ArduinoI2C扩展转接板模块

　　这块I2C扩展转接模块面向Arduino开源硬件平台的二次开发场景，主要解决主控板I2C总线接口扩展、外设挂载与信号转接的实际工程需求。在教学实验、小型自动化装置、传感器数据采集节点以及创客原型验证项目中，Arduino主控原生引出的I2C引脚数量有限，当需要同时挂载OLED显示屏、温湿度传感器、气压计、EEPROM存储芯片等多类I2C从设备时，直接在主控排针上飞线不仅接线混乱，还容易出现引脚虚接、SDA/SCL信号干扰、供电压降过大等问题，该转接板通过板载布线将I2C总线信号统一引出，配合板载蓝色可调电位器可实现上拉电阻阻值调节、总线电平匹配或者输出参考电压微调，适配不同工作电压的外接外设，降低多设备挂载时的通信故障率。

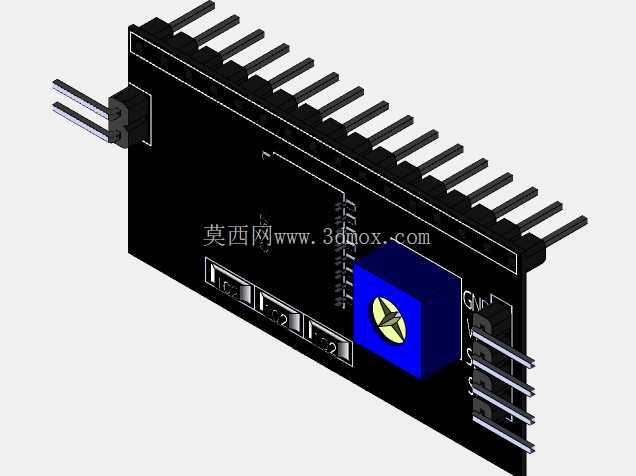

　　从结构设计层面看，模块整体采用黑色FR4玻纤PCB作为基底，板体轮廓为长条形，长边两侧均匀排布标准2.54mm间距单排排针，排针引脚数量与Uno类主控板的侧边引脚布局对应，可直接垂直插装在Arduino主控板上方形成堆叠安装结构，这种堆叠式设计不需要额外占用面包板空间，插装后整体结构紧凑，引脚对位准确，能避免手工接线时的引脚错接问题。板体一侧引出三根独立插针，对应GND、VCC以及信号输出引脚，方便外接非标准间距的外设导线；板体下部预留三个丝印标注的I2C设备接口位，每个接口都按照SDA、SCL、VCC、GND的线序定义焊盘，使用者可根据需求焊接对应规格的座子，直接插接标准化I2C传感器模组。板载的蓝色方形电位器采用十字调节槽设计，使用普通一字螺丝刀即可旋转调节，调节行程清晰，阻尼手感适中，在调试总线通信稳定性时可快速改变上拉参数，排查信号上升沿过缓导致的通信丢包问题。

　　安装边界方面，模块板体厚度采用常规1.6mm PCB规格，两侧排针插装后整体堆叠高度控制在18mm以内，板上最高元件为顶部的蓝色电位器，高度约10mm，堆叠安装后不会和Arduino主控板上的USB接口、电源接口、直流电源插座发生结构干涉，板体边缘预留的安装孔位可配合铜柱将多层扩展板逐层固定，在需要多块扩展板同时堆叠的项目中，可通过标准M3铜柱支撑层间间隙，避免板体弯折、引脚受力变形。布线设计上，SDA与SCL两条信号线采用平行等长走线，走线宽度匹配I2C总线的电流承载需求，电源线与地线做加宽处理，减少多外设同时工作时的线路压降，板上丝印清晰标注每个引脚的功能定义，GND引脚位置做特殊丝印标识，调试时无需反复查阅原理图即可快速确认接线定义。

　　实际使用场景中，该模块既可以作为高校电子信息类专业Arduino课程的教学实操载体，帮助学生理解I2C总线的通信逻辑、上拉电阻对信号质量的影响、多从设备地址分配规则；也可以在小型工业原型装置里作为传感器扩展枢纽，将车间环境监测节点的多类采集传感器统一挂载，减少主控引脚占用。模块的所有元件布局都避开了主控板的发热区域，长期通电工作时电位器、排针等元件不会受到主控稳压器热量的直接烘烤，工作稳定性更有保障。建模过程中完整还原了排针的每一根金属插针细节、电位器的调节槽结构、PCB板的边缘倒角以及丝印字符的位置，装配关系完全贴合实际硬件的插装逻辑，干涉检查确认堆叠状态下所有元件无碰撞，可直接用于电子设备结构装配演示、教学课件三维展示以及扩展装置的布局校核参考。
