BMG挤出机适配MK8热端转接结构

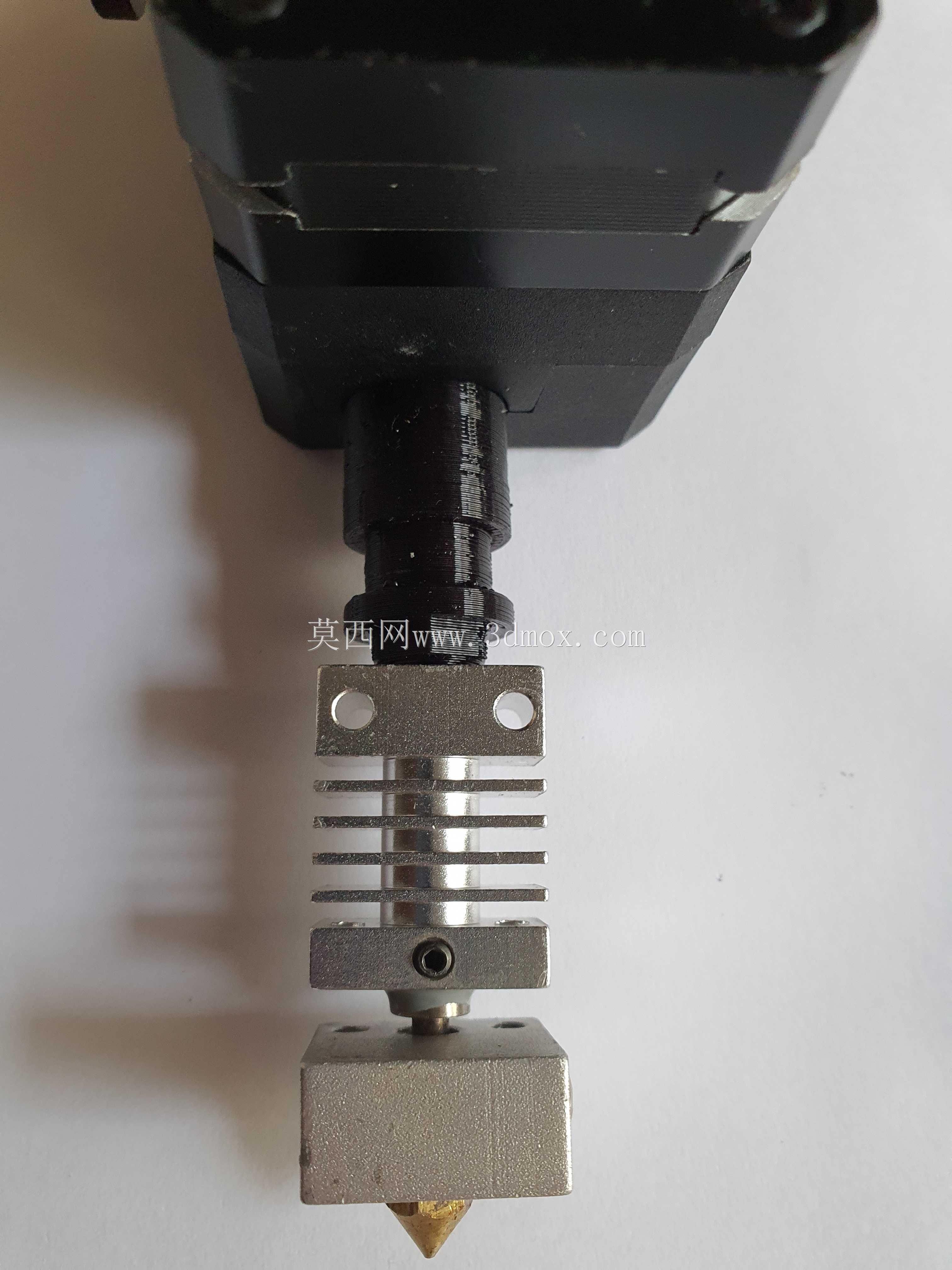

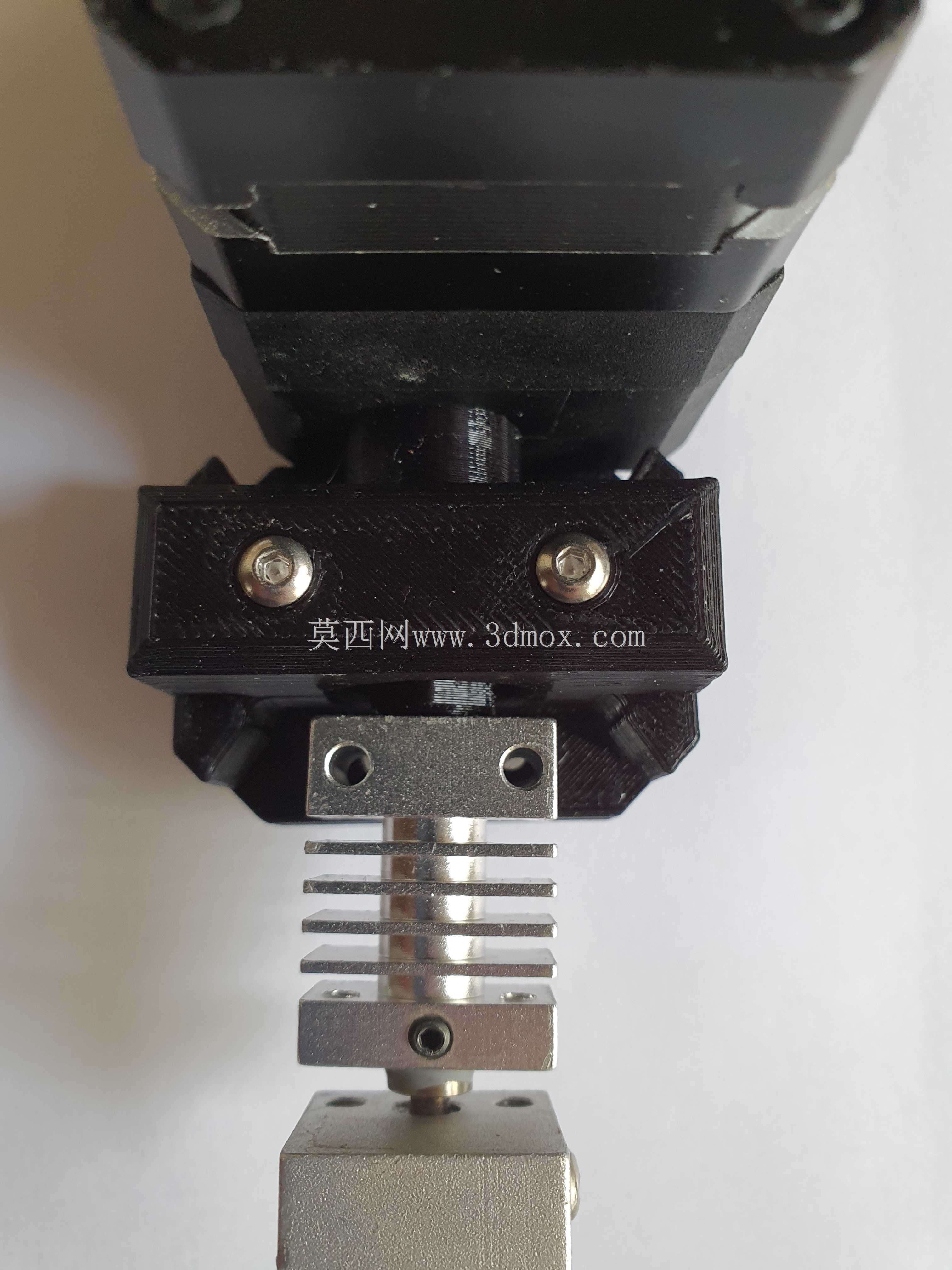

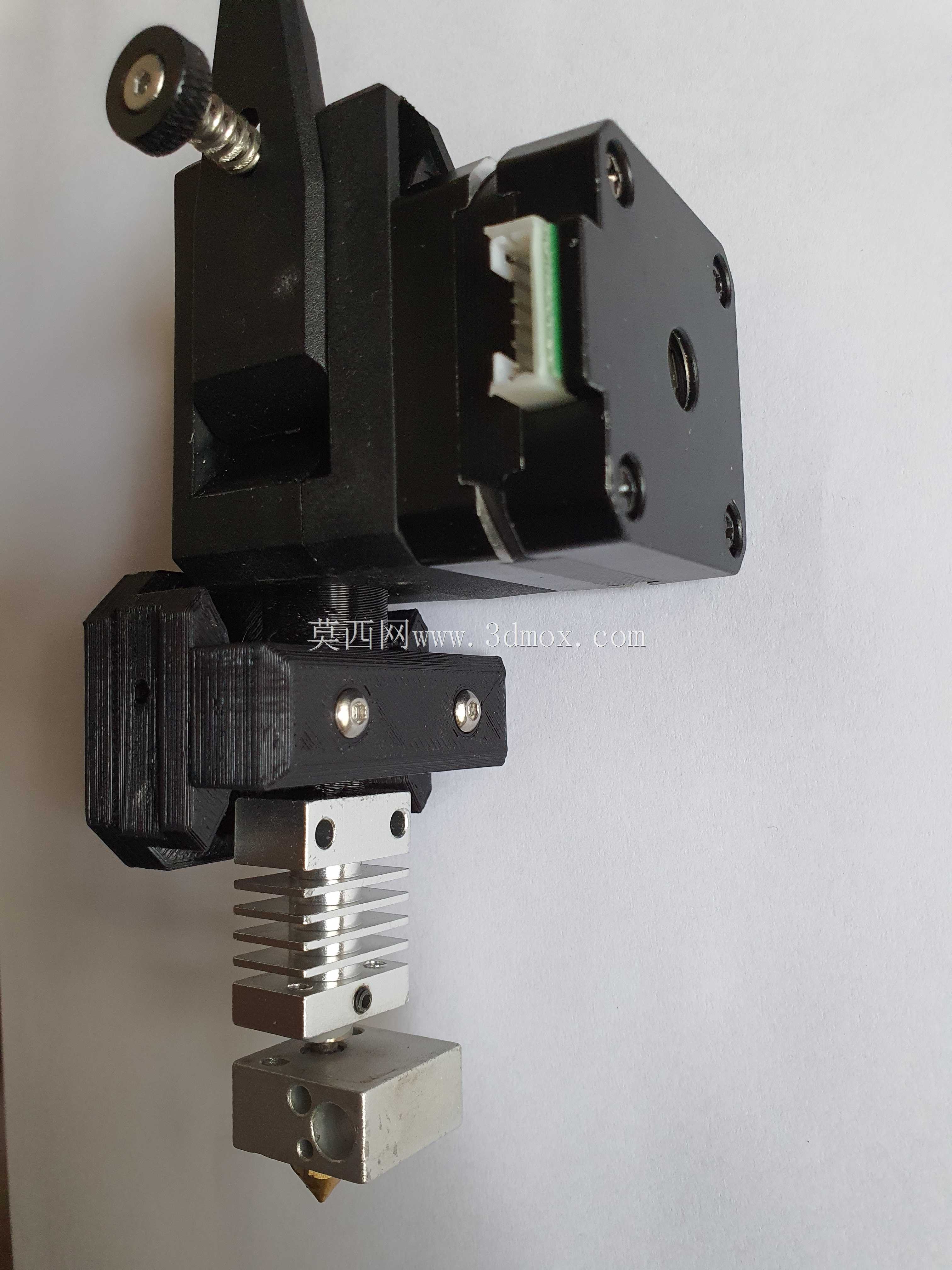

桌面级FDM设备改装场景里，Bondtech BMG双齿轮挤出机和原厂Ender3/CR10系列标配MK8热端的衔接一直存在公差错位隐患，挤出机送料轴线和热端进料口如果出现0.2mm以上的偏移，就会在长时间打印柔性耗材时出现堵料、送料打滑、耗材磨屑堆积的问题，很多玩家手工打磨转接件或者用通用支架凑配，往往忽略了不同批次挤出机安装孔位的形位公差，还有热端散热铝块的安装面平面度差异。这款转接结构在设计时直接把定位基准放在挤出机底部的两个M3安装孔位上，转接面的沉孔公差控制在H7级别，和挤出机定位柱的配合间隙预留0.05mm，既不会因为过盈装配导致塑料件开裂，也不会因为间隙过大出现送料路径偏移。靠近热端的一侧特意做了和MK8散热铝块完全贴合的平面，没有做多余的镂空减重，就是为了让热端的热量能通过接触面均匀散出，避免转接件因为长期受热出现蠕变变形，毕竟PLA、PETG打印时热端喉管处的温度长期在40-60℃区间，普通ABS打印的转接件如果接触面积不够，用两三个月就会出现安装面翘曲。送料通道的内壁做了0.1mm的倒角过渡，没有生硬的直角台阶，耗材从挤出机双齿轮送出后能顺滑进入喉管，哪怕是TPU95A这类软质耗材，也不会在通道内出现弯折堆料的情况。侧面的固定螺丝孔做了下沉设计，螺丝锁紧后不会突出安装面，不会和挤出机的挤出臂运动路径产生干涉，之前不少通用转接件就是螺丝头突出，导致挤出机的压力调节臂无法完全压合，送料压力不足。转接结构的厚度控制在8mm，既保证了整体刚性，不会在挤出机快速往复运动时出现共振，也不会因为厚度过大增加打印头的整体重量，影响打印速度上限。和散热鳍片接触的位置特意留了0.2mm的导热硅脂填充间隙，不用额外贴导热垫就能保证热传导效率，避免喉管热量倒灌到挤出机齿轮部位，导致耗材提前软化堵料。实际装配时不需要额外打磨任何接触面，所有孔位都是对位设计，哪怕是新手也能在五分钟内完成安装，不用反复调整挤出机和热端的同轴度，装完就能直接校准送料距离，不会出现因为转接件精度差导致的回抽不准、拉丝严重的问题。
