并联臂三角洲桌面级3D打印机改装结构

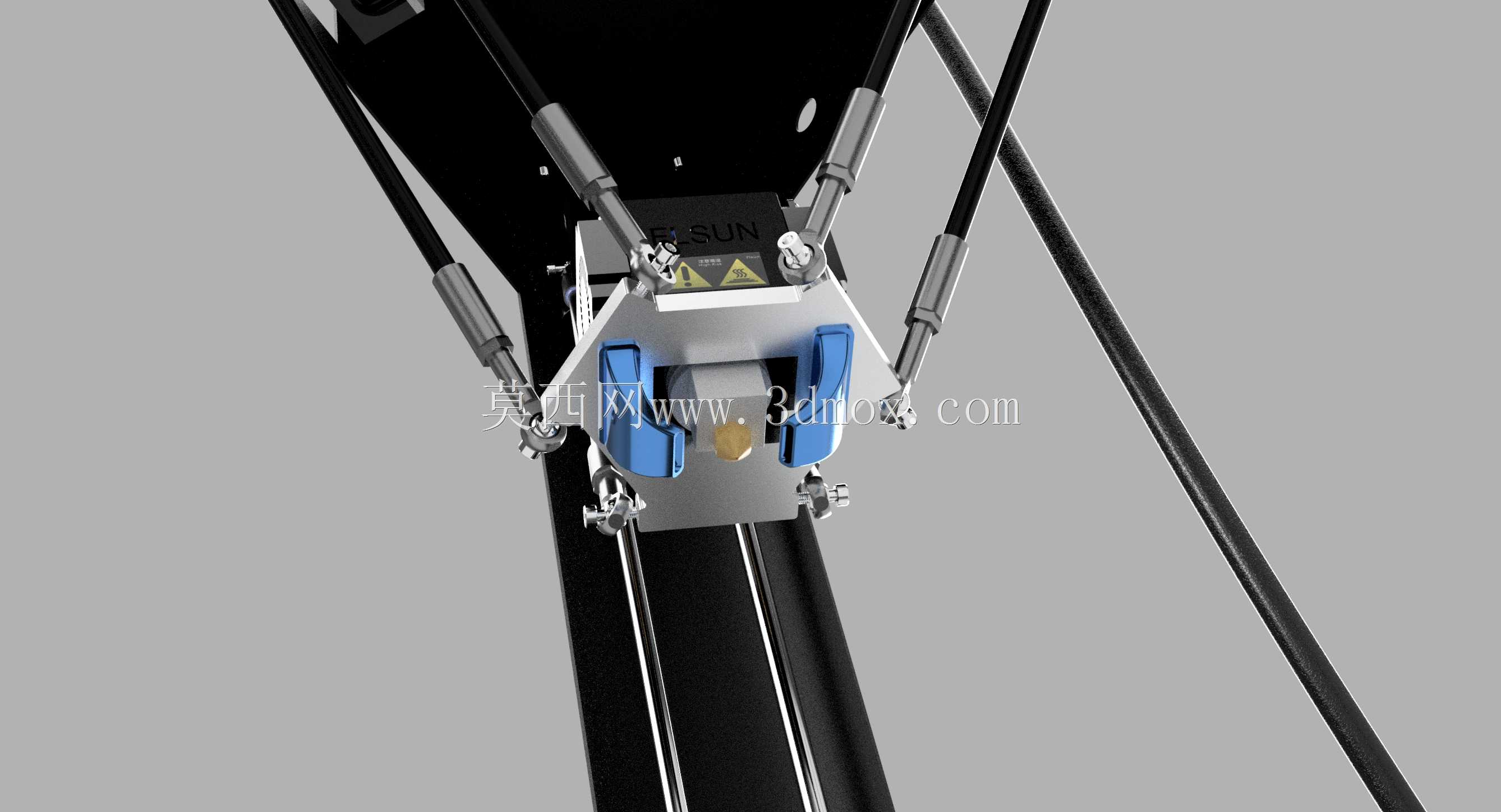

原厂三角洲机型的并联臂铰接点长期存在旷量累积问题，打印过程中高频往复运动下，销轴与衬套的磨损会在三个月内让喷头定位精度掉出0.2mm公差带，这款改装结构直接把原有塑料铰接座替换成了内嵌压装直线轴承的金属支座，臂杆端头的球头配合间隙控制在0.03mm以内，哪怕连续两百小时高速打印，Z轴方向的层纹错位也能控制在肉眼难辨的程度。底部型材框架的连接角件做了加厚处理，原厂薄角件在设备搬运或者长时间放置后容易出现框架扭斜，直接导致打印平台平面度超差，每次调平都要耗费十几分钟反复校准，改装后的角件内侧增加了定位止口，三根竖向立柱装配时不需要反复测量对角距，卡入止口后自然保证框架的垂直度，平台初始平面度就能控制在0.1mm范围内。顶部的挤出机安装座重新做了走线集成，原有走线是随意捆扎在立柱侧面，打印过程中臂杆运动容易剐蹭线材，时间久了线材外皮磨损会引发通讯故障，新的安装座预留了内嵌走线槽，所有信号线和馈料管都从槽内排布，运动全程不会和运动部件产生干涉，甚至连料盘支架的位置都做了偏移调整，避免料卷转动时的阻尼波动拉扯进料口。操控屏的安装位置从侧面移到了正面斜向支架上，之前蹲在设备侧面操作按键很容易碰歪打印平台，现在站在设备正前方就能直接操作，屏幕后方还预留了驱动板的扩展安装位，后续加装自动调平传感器或者静音驱动不需要额外打孔固定，直接用预留的M3螺柱就能锁附。底部脚轮换成了可调支撑脚，原厂脚轮在打印时容易随着喷头快速移动产生共振，层纹会出现规律性的横纹，换成硬橡胶支撑脚后，整个设备的固有频率避开了步进电机的常用转速区间，哪怕打印速度提到120mm/s，机架也不会出现明显震颤。喷头的散热风道也做了角度优化，原来的风道直吹打印件容易导致PLA材料冷却不均出现翘边，新的风道出风口做了收敛导流，冷却风精准吹在喷头刚挤出的熔料位置，既保证熔料快速定型，又不会吹到已经成型的下层结构，打印悬空结构时不需要额外加支撑也能保证表面光洁度。
