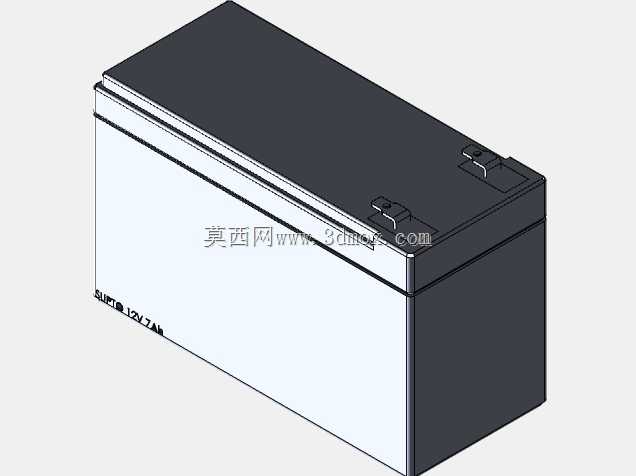

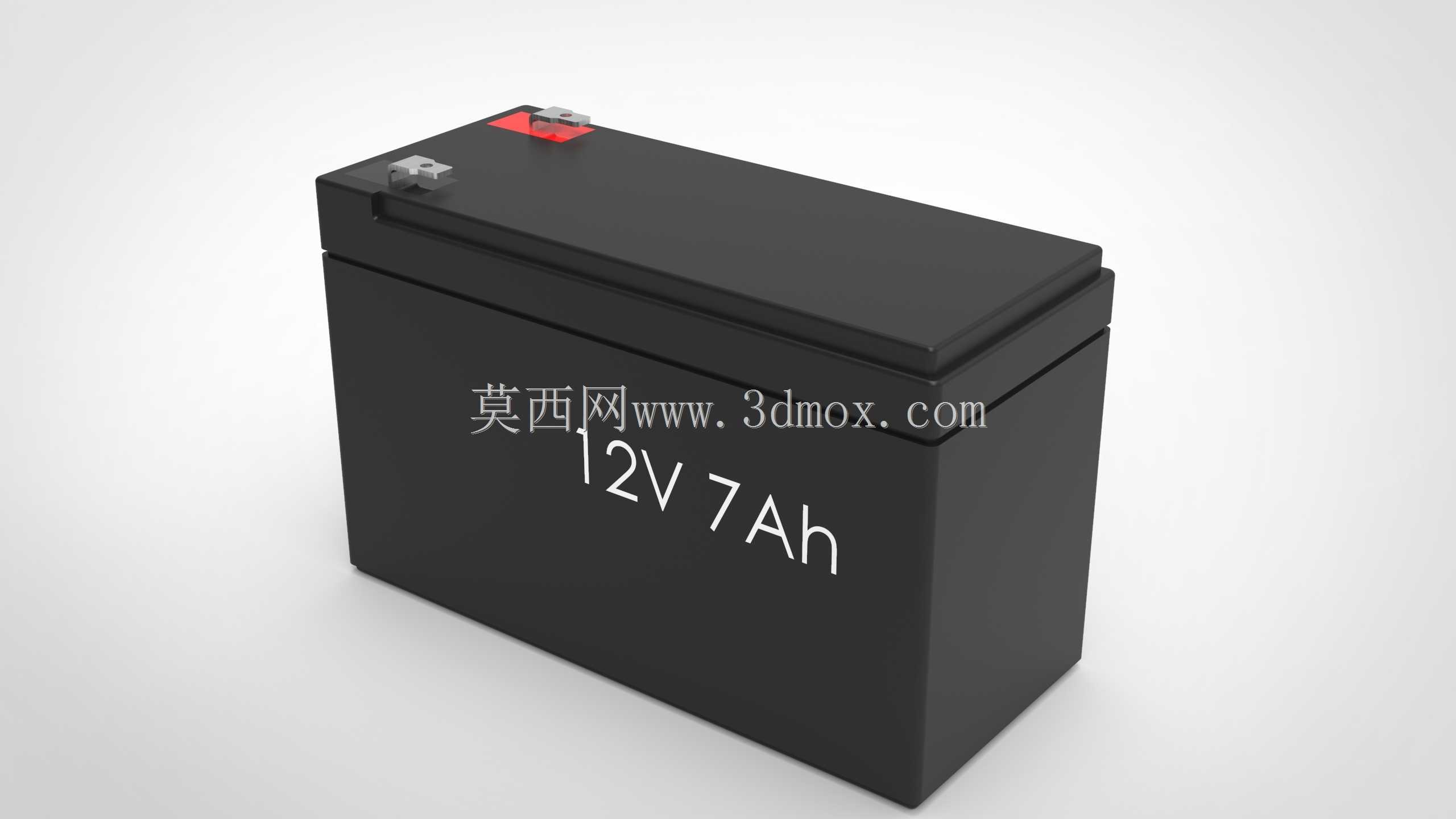

密封铅酸12V7AhUPS储能电池结构

铅酸储能电池的壳体棱边圆角取值一直是加工端容易忽略的矛盾点，过小的圆角会让注塑成型时ABS壳体边角处出现应力集中，跌落测试时极容易从棱边位置开裂，过大的圆角又会挤占内部极群的装配空间，直接压缩铅膏的填充量影响实际容量。这款12V7Ah规格的电池壳体，棱边圆角取R3.2mm，刚好匹配常规注塑模具的走胶速率，既不会在边角处形成缺胶、熔接痕缺陷，也不会过度占用内部腔体空间，壳体壁厚均匀控制在2.8mm，侧壁做了0.3°的脱模斜度，开模顶出时不会在壳体表面留下顶白痕迹，批量生产的良率能稳定在98%以上。顶部的正负极端子凸台做了差异化高度设计，正极端子凸台比负极高1.2mm，装配连接线时能从物理层面避免正负极接反的操作失误，端子嵌件和壳体的结合面做了一圈环形咬花纹理，灌封环氧树脂密封胶时，胶体能顺着咬花的微观凹槽渗透嵌件和壳体的间隙，完全杜绝长期使用后电解液从端子位置渗漏的隐患。上盖和壳体的配合止口做了双层错位结构，内侧止口预留0.15mm的热熔焊接余量，超声波焊接时两层止口的熔融塑料能互相嵌合，形成两道独立的密封屏障，哪怕电池在运输过程中出现侧翻、倒置，也不会有电解液渗出。壳体侧面的标识凹槽深度控制在0.4mm，丝印标识时油墨能完全填充凹槽，不会因为日常搬运摩擦导致标识模糊脱落，凹槽边缘做了0.2mm的倒角，丝印刮胶时不会在凹槽边缘形成油墨积瘤。极群的装配间隙预留0.2mm，刚好能让极群顺着壳体内壁的导向筋滑入腔体，不会因为间隙过大导致使用过程中极群晃动，造成极板活性物质脱落缩短循环寿命，也不会因为间隙过小导致装配时压伤极板隔板。安全阀的安装位做了下沉式设计，阀片和安装座的配合面平面度控制在0.05mm以内，电池内部气压达到阈值时阀片能精准开启泄压，气压回落之后又能及时复位密封，避免外部空气进入壳体内部造成极板氧化。
