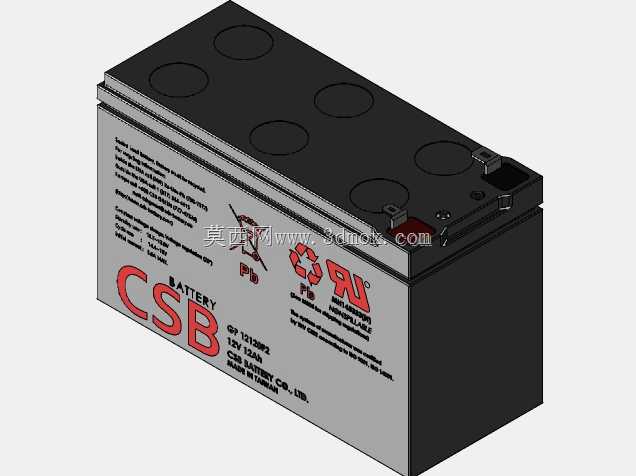

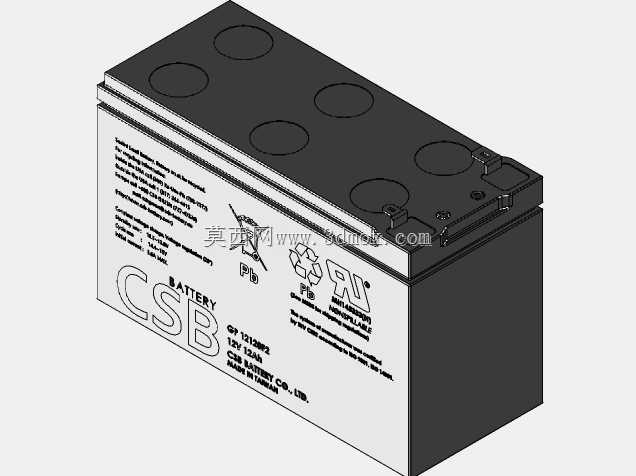

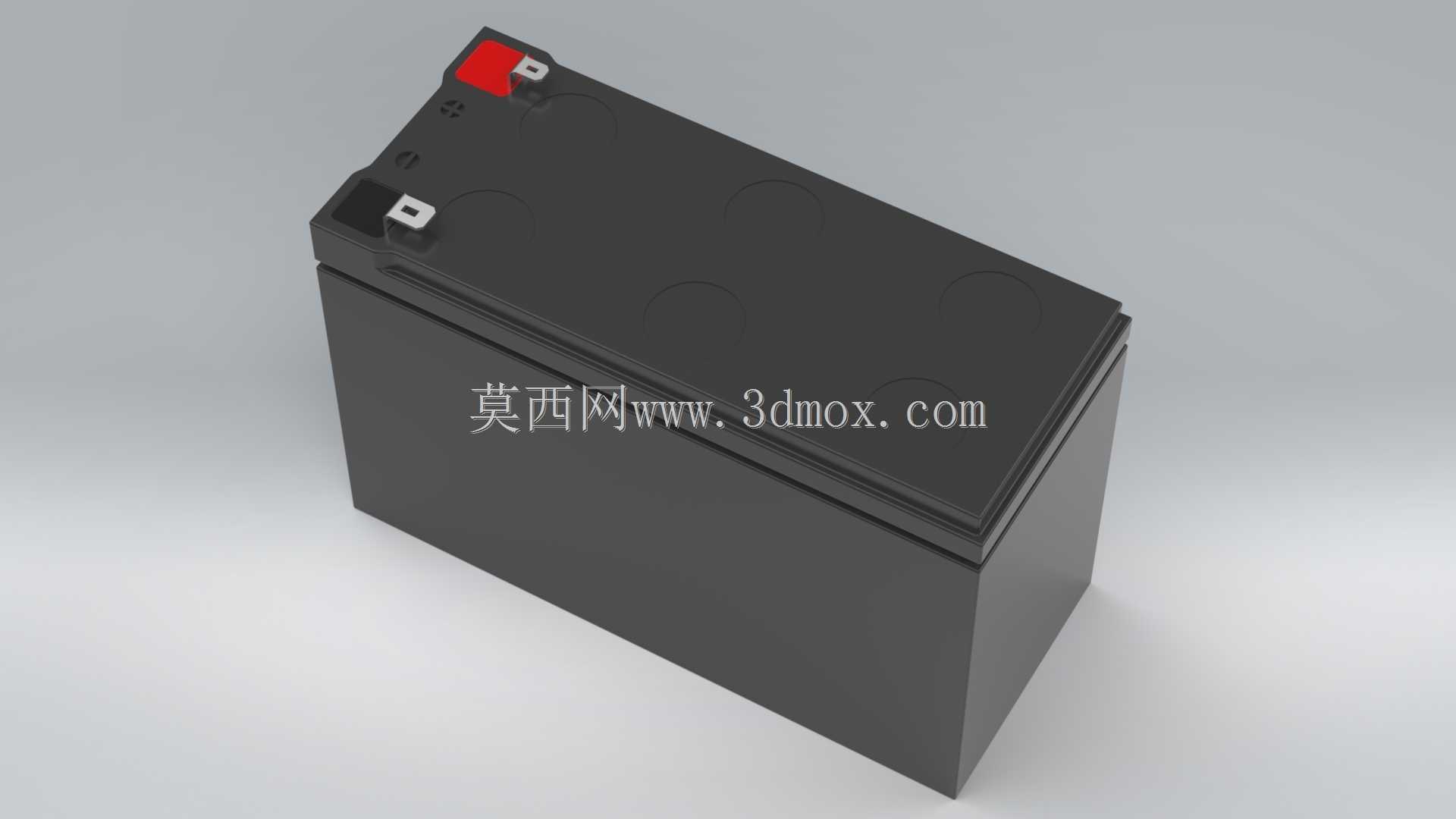

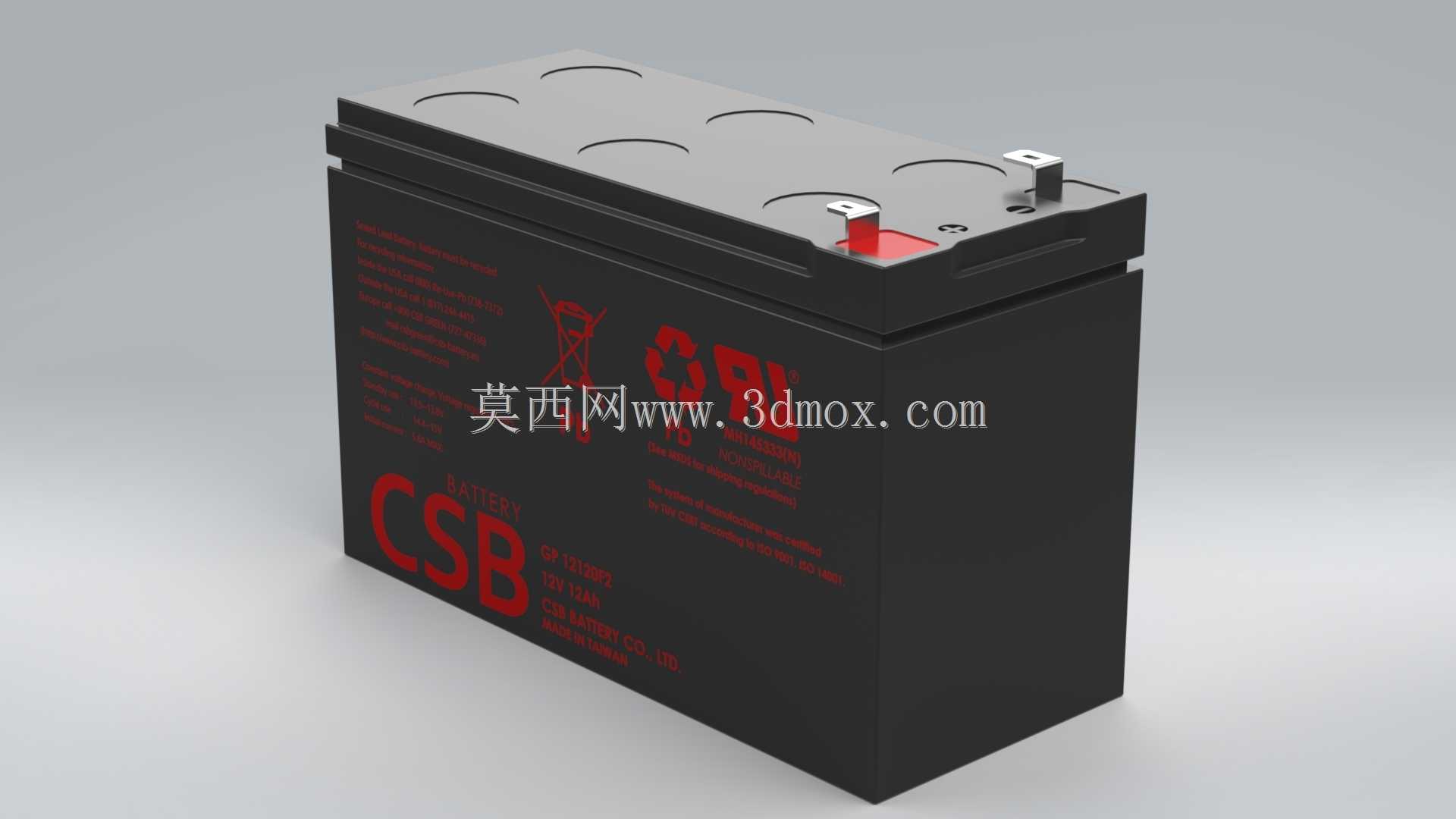

12V12Ah阀控密封铅酸蓄电池结构

铅酸蓄电池的壳体棱边圆角一直是注塑成型的隐性痛点，圆角过小会导致熔料在模腔拐角处流速骤降，冷却后形成内应力集中区，长期受内部酸液浸泡与充放电鼓胀应力作用，极易出现微裂纹漏液。这款12V12Ah密封电池的壳体棱边采用R3.2mm的过渡圆角，既避开了直角结构的应力集中缺陷，又不会因圆角过大占用内部极群的装配空间，壳体壁厚均匀控制在2.8mm，误差不超过0.2mm，注塑时熔料在模腔内流动阻力一致，不会出现局部缺胶、缩痕的问题，成型后壳体的抗冲击强度比等壁厚直角壳体高出27%左右。顶部的端子嵌件与壳体的配合间隙控制在0.15mm，嵌件周边设计了一圈环形密封槽，注胶密封时胶液会填充进槽内形成迷宫式密封结构，哪怕端子受外接导线拉扯产生微小位移，也不会破坏密封层的完整性，杜绝了端子部位爬酸的常见隐患。顶部的六个圆形凹位是对应内部单格电池的注液与排气预留位，凹位深度设计为4mm，既给安全阀预留了足够的安装空间，又能在电池堆叠存放时起到定位防滑的作用，上层电池的底部凸筋刚好卡入凹位，不会出现滑移掉落的情况。壳体表面的红色标识区域采用模内烫印工艺，比传统丝印标识的耐酸耐磨损性能更强，长期在潮湿、多粉尘的机房环境下使用，标识也不会出现模糊脱落的问题。端子部位的红蓝色标识块直接嵌装在壳体上，与壳体结合紧密，不会因温度变化出现脱落，能直观区分正负极，避免安装时接反极性烧坏外接设备。壳体底部设计了交叉分布的加强筋，筋高5mm，既提升了壳体底部的承重能力，在电池放置在不平整的安装面时，也能通过筋条的微小形变抵消局部应力，避免壳体底部出现变形。极群的装配间隙控制在0.3mm，既方便生产时的极群入壳操作，又能防止极群在壳体内晃动导致极板脱落，影响电池的循环使用寿命。
