四轮驱动四轮转向越野小车底盘结构设计

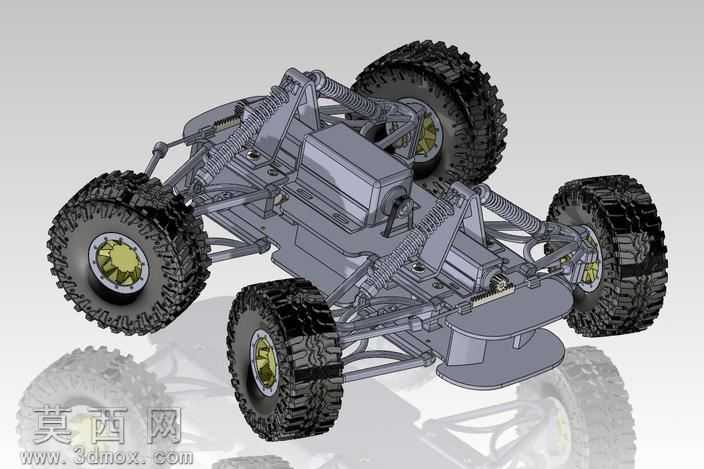

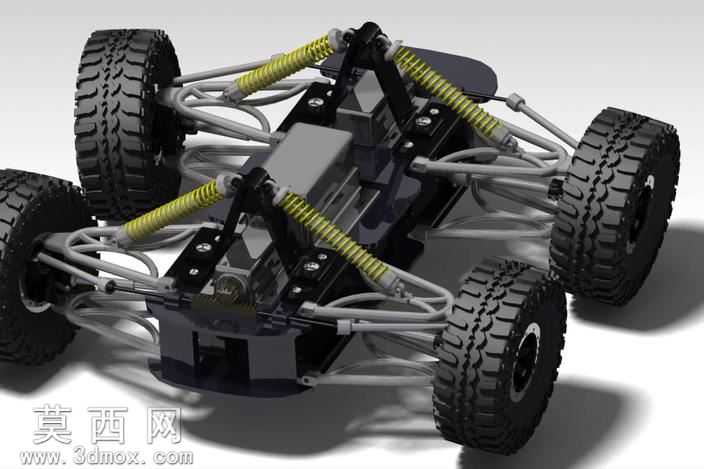

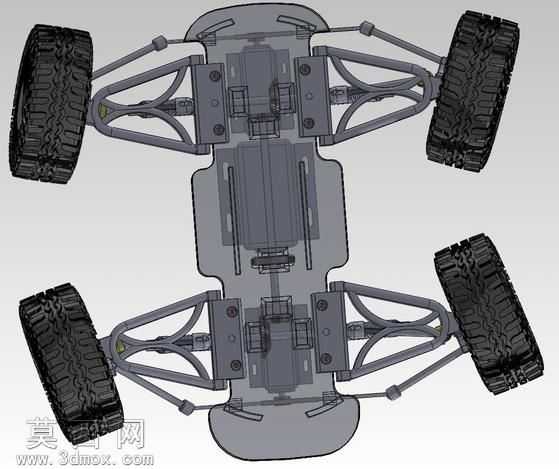

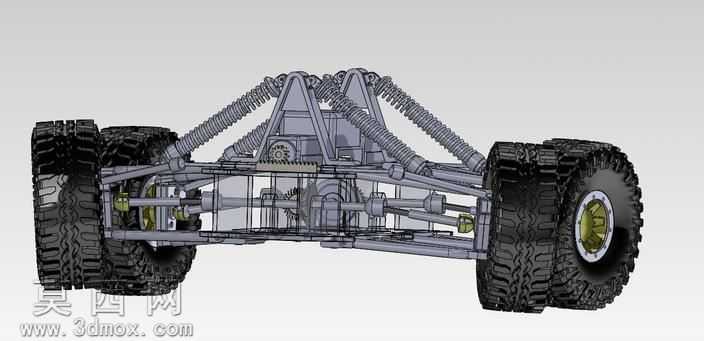

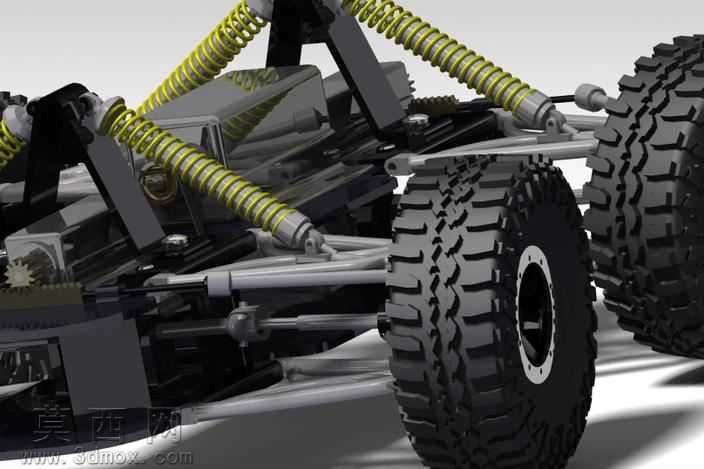

本作品为四轮驱动四轮转向的越野小车底盘三维建模成果，建模过程中以模块化设计思路为核心，将整车结构拆分为车架总成、行走轮组、减震悬架、转向传动、动力安装位五大独立模块，各模块间通过标准装配约束完成整合，既保证了整体结构的装配合理性，也为后续结构迭代优化预留了调整空间。建模阶段针对越野场景的通过性需求，对车架主体采用了镂空式桁架结构设计，在保证整体结构强度的前提下有效降低了底盘自重，车架上预留的动力模块、电控模块安装位经过尺寸校准，可适配常规规格的驱动电机、转向舵机与控制电路组件，安装位周边设计有走线槽结构，可规整布置整车线路，避免越野行驶过程中线路被剐蹭损坏。行走轮组部分采用大颗粒深胎纹的越野轮胎建模，轮胎与轮毂间通过配合约束完成装配，轮毂内部还原了轮边传动的连接结构，可直观展示动力从传动机构传递至车轮的完整路径。减震悬架系统为本次建模的重点设计部分，每一组车轮都匹配了独立的螺旋弹簧减震结构，减震器上下端分别与车架、轮边摆臂形成铰接约束，可真实模拟车轮在起伏路面上下跳动时的减震压缩行程，摆臂结构采用双叉臂式几何设计，在车轮跳动过程中可保证轮距参数处于合理区间，减少轮胎的异常磨损。转向系统采用四轮同步转向的结构设计，通过转向拉杆将四个车轮的转向节进行联动，建模过程中对转向梯形的参数进行了反复校核，保证转向过程中内外轮的转角差符合阿克曼转向几何要求，减小转向过程中的轮胎滑动摩擦，同时四轮转向的设计可大幅缩小车辆的转弯半径，提升狭小空间内的机动能力。材质渲染阶段，针对不同部件的功能属性匹配了对应的材质效果：车架主体采用哑光金属灰材质模拟铝合金加工质感，减震弹簧采用亮面金属材质还原弹簧钢的视觉效果，轮胎采用哑光深黑橡胶材质并添加细微的颗粒纹理提升真实感，轮毂部分做了金属亮面倒角处理突出加工细节，整体渲染效果清晰展示了各部件的结构层次与装配关系，可直接用于结构验证、教学演示或者改装方案参考。整个建模过程严格遵循机械装配的工程逻辑，所有运动部件都保留了合理的活动间隙，不存在结构干涉问题，各连接部位的固定孔位、铰接结构都按照实际加工的尺寸标准进行建模，具备较高的结构还原度与工程参考价值。
