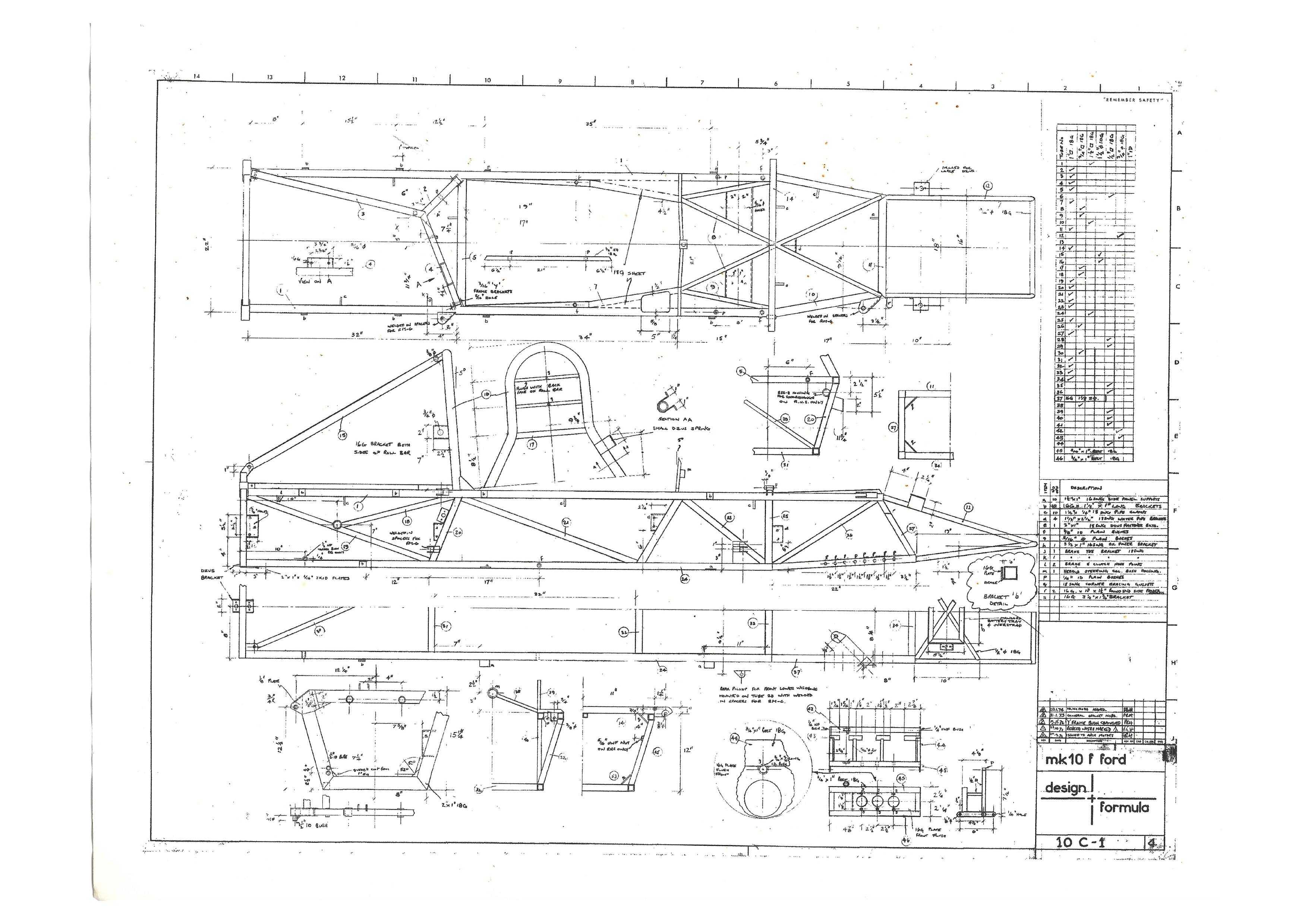

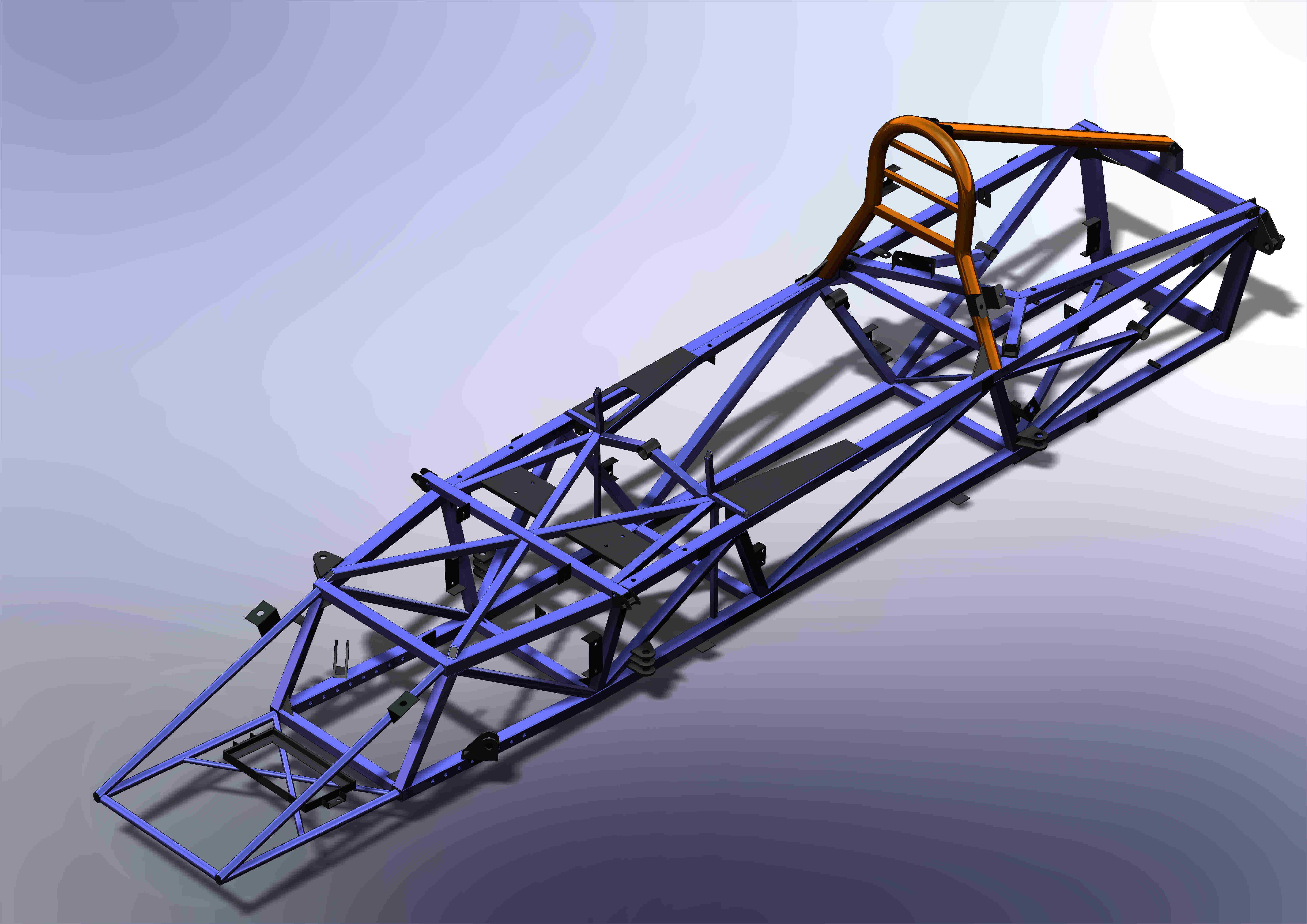

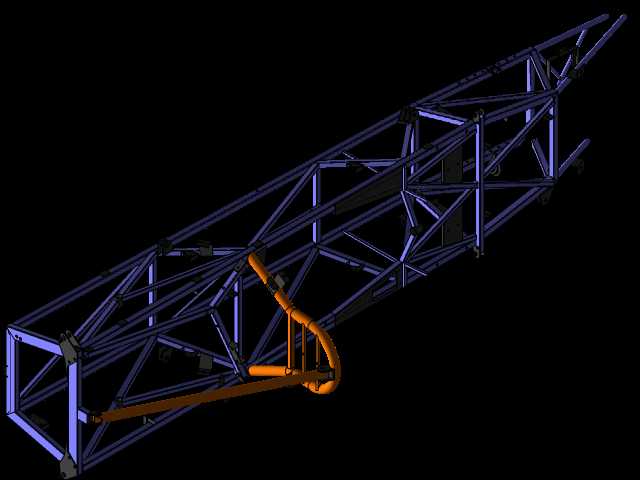

复刻七十年代福特F1赛车空间管阵车架结构

这套结构是经典方程式赛车的核心承载基体，主要应用于复古赛车复刻、赛车工程教学、老式赛车修复以及业余赛车自制场景，是赛车所有总成部件的安装载体，承担着车辆行驶过程中所有的载荷传递任务。在实际赛事与车辆运行过程中，这套管阵车架需要承接发动机输出的强劲扭矩、制动时的纵向减速度载荷、过弯时的横向侧向载荷，以及路面颠簸带来的多维度冲击载荷，所有的悬架摆臂、动力总成、转向机构、座椅安全装置、燃油系统都需要直接固定在这套车架结构上，其结构强度、刚度重量比直接决定了赛车的操控极限与安全性能。设计过程中完全遵循老式方程式赛车的空间桁架力学逻辑，采用不同管径的高强度合金管材通过空间三角构型拼接，每一段管材的走向都经过受力路径优化，避免出现无支撑的悬臂结构，让所有外部载荷都能通过多根管材分流传递，在保证整体抗扭、抗弯刚度满足赛事要求的前提下，尽可能削减非必要的管材重量，实现轻量化与结构强度的最优平衡。主舱区域的防滚结构采用了加粗管材做环形加强设计，在车辆发生翻滚、碰撞时能够为驾驶舱预留足够的生存空间，避免结构侵入舱内威胁驾乘人员安全。车架前部预留了前悬架安装点、转向机构固定位与前防撞结构的安装接口，中部区域按照动力总成的安装尺寸预留了发动机、变速器的固定支座位置，同时匹配了传动轴的穿行空间，后部则设计了后悬架、差速器的安装点位，上部的防滚架结构同时兼顾了安全带固定点、头盔防护的安装边界。整个车架的安装边界完全匹配七十年代F1赛车的轮距、轴距参数，所有安装点位的位置精度都满足总成装配的公差要求，不需要额外做大规模修改就可以直接适配对应的老式赛车配件，既可以作为复古赛车复刻的核心基体直接用于整车搭建，也可以作为赛车工程教学的具象化案例，帮助学习者理解空间桁架车架的力学设计逻辑，还能为老式赛车的修复替换提供精准的结构参考，还原经典赛车的原始底盘构型与驾驶质感。
