工程车辆前悬下摆臂结构设计

该结构为重型工程作业车辆的前悬架下摆臂总成，主要应用于重载工程车辆的前桥悬挂系统，承担着连接车架与转向节、传递车身与车轮之间各向作用力的核心作用，是车辆底盘行驶系统中保障行驶稳定性、缓冲路面冲击的关键承载部件。在实际作业场景中，这类摆臂需要适配非铺装路面的复杂工况，承受车辆满载时的垂向载荷、转向时的横向载荷以及制动、加速过程中的纵向冲击，同时要为车轮提供精准的运动导向，约束车轮的跳动轨迹，避免轮胎出现异常磨损，保障重载状态下车辆的操控可靠性。

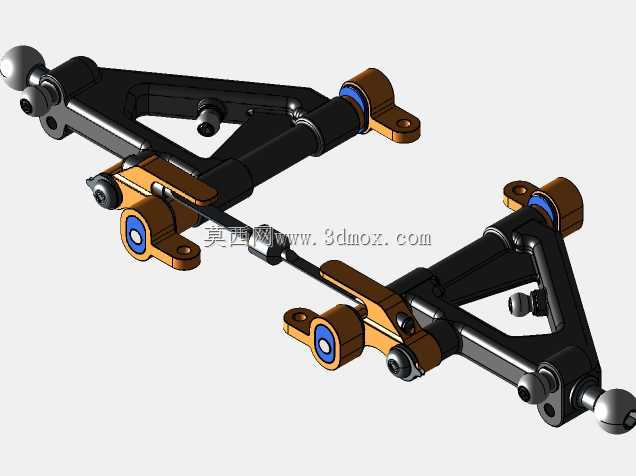

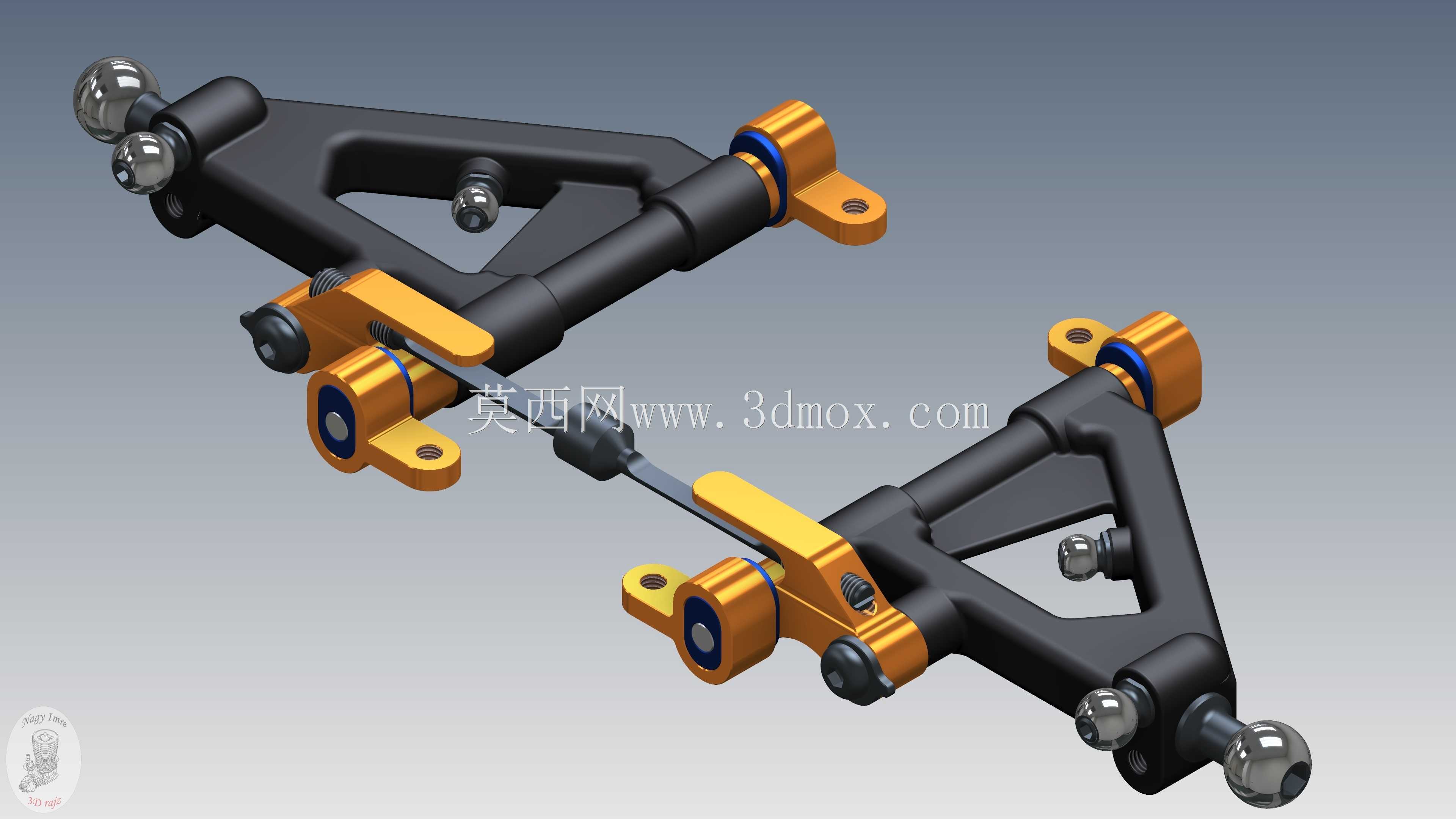

从功能特性来看，该摆臂采用三角臂式结构设计，三角构型的力学特性能够将各方向的载荷均匀分散到臂身的各个连接点位，避免局部应力集中导致的结构失效。臂身主体采用高强度材质打造，兼顾结构刚性与轻量化需求，在承受大载荷冲击时不会出现过量形变。三个连接点位分别对应车架铰接点、减震器安装位与转向节球头连接位：靠近车身侧的两个铰接点采用带衬套的铰接结构，能够过滤路面传递的细碎振动，同时允许摆臂随车轮跳动完成绕铰接轴的旋转动作；外侧的球头结构可实现多自由度转动，适配车轮转向与跳动过程中的角度变化，连接部位的密封结构可阻挡泥沙、灰尘进入铰接副，延长部件使用寿命。

设计过程中，首先根据整车前桥的轮距参数、悬架跳动行程确定摆臂的基础长度与铰接点坐标，通过运动学仿真校核车轮在全跳动行程内的前束、外倾角变化量，确保参数变化处于合理区间，避免轮胎异常磨损。结构强度层面通过有限元分析模拟满载冲击、转向侧倾、紧急制动等极限工况下的应力分布，对臂身的加强筋布局、连接座厚度进行针对性优化，在保证安全系数的前提下尽可能降低部件自重。安装边界方面，车身侧的两个铰接座采用标准化的安装孔位设计，孔距与衬套外径匹配对应车型的车架安装支座，无需额外改制即可完成装配；外侧球头的锥度与螺纹规格适配对应车型的转向节连接接口，减震器安装位的支座角度与安装孔位匹配前桥减震器的安装尺寸，整体装配公差控制在合理范围内，可实现与周边部件的无干涉装配，适配车辆前悬架的下沉式布置需求，在降低车身前部高度的同时保证足够的悬架跳动行程，适配工程车辆的低重心重载作业需求。
