赛车轻量化碳纤维桶形座椅结构

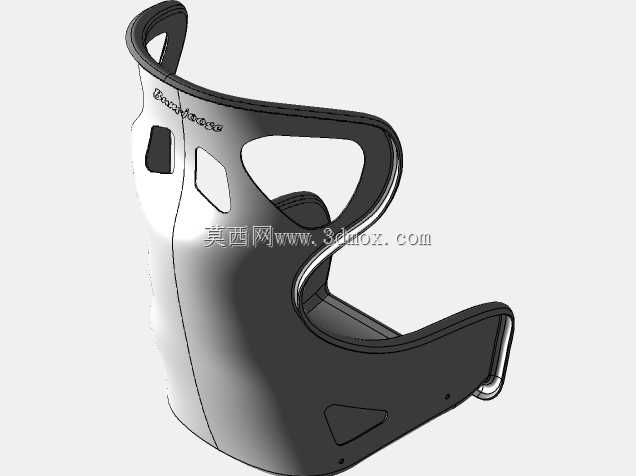

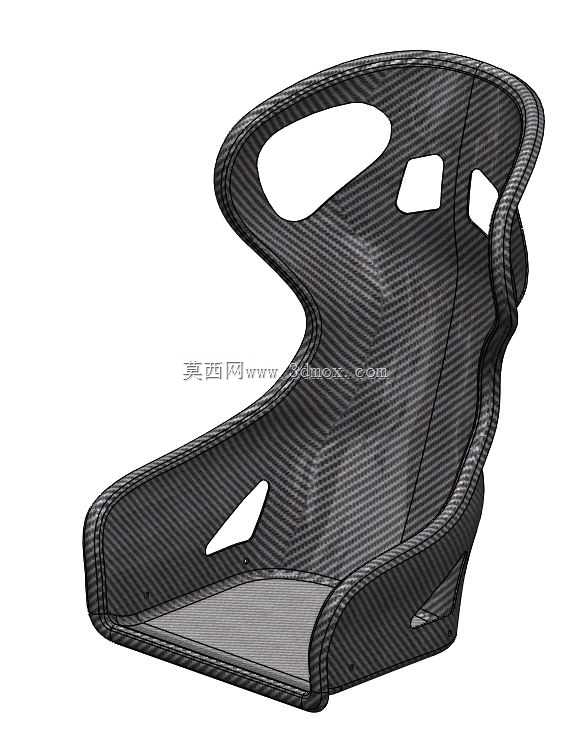

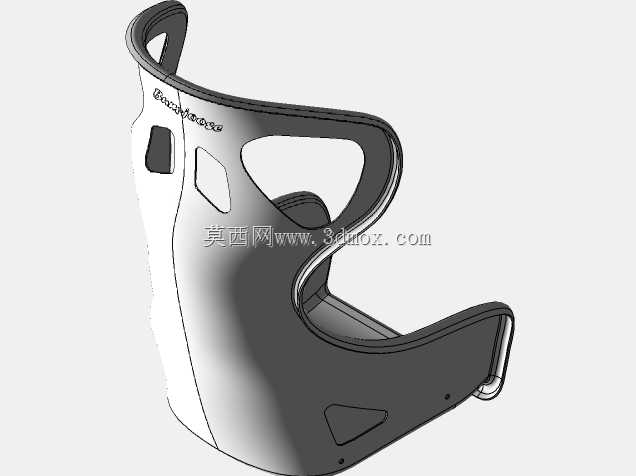

碳纤维复合材料的各向异性特质，让这类竞技座椅的曲面铺层设计始终要在刚性与重量间找平衡，常规金属座椅靠弯折焊接形成的加强筋，在碳纤维构件上完全不适用，铺层角度偏差两度，侧向G值作用下的形变量就会出现超过15%的波动。这款座椅的承托曲面没有做完全对称的处理，驾驶位侧的侧向支撑翼高度比副驾侧常规设计高出12毫米，对应过弯时驾驶员躯干受离心力挤压的形变区间，曲面弧度顺着人体肋骨下缘的走向做了渐变收窄，避免长时间佩戴汉斯系统时肋部被硬棱硌伤。座盆前缘的位置特意做了15度的上翘切角，不是为了造型流畅度，是给赛用四点式安全带的胯带留出避让空间，避免织带在剧烈颠簸时卡进座椅与大腿的缝隙里，织带摩擦碳纤维表层的哑光涂层，长期下来会磨出毛边影响固定强度。靠背处的三个镂空开孔也不是单纯偷轻，两侧的方形孔位刚好对应汉斯系统的固定绑带走向，中间的大尺寸椭圆孔能给背部留出通风间隙，长距离耐力赛里背部积汗打滑的问题能缓解不少，开孔边缘的铺层做了3毫米的翻边加强，不会因为镂空破坏整体的抗扭刚性。座椅底部的安装孔位做了内嵌式的金属衬套，碳纤维本身的螺纹咬合力不足，直接拧固定螺栓会出现层间剥离，衬套和碳纤维主体之间用结构胶做了填充过渡，公差控制在0.1毫米以内，既不会因为间隙过大出现安装旷量，也不会因为过盈量太大撑裂铺层。侧面的小三角开孔是给座椅调节扳手留的操作空间，不用把整个手伸到座椅和防滚架之间的缝隙里盲操作，戴赛车手套也能顺利摸到调节拨杆。表层的碳纤维纹理顺着曲面的走向连续排布，没有在弯折处出现断纹，铺层时每一层的预浸料都顺着曲面曲率做了预成型处理，热压罐固化时不会出现纤维褶皱，表层的哑光耐磨涂层摩擦系数刚好匹配赛用防火赛车服的面料，急刹时躯干不会在座椅上出现多余滑动。
