钢丝矫直放线一体化工业加工设备

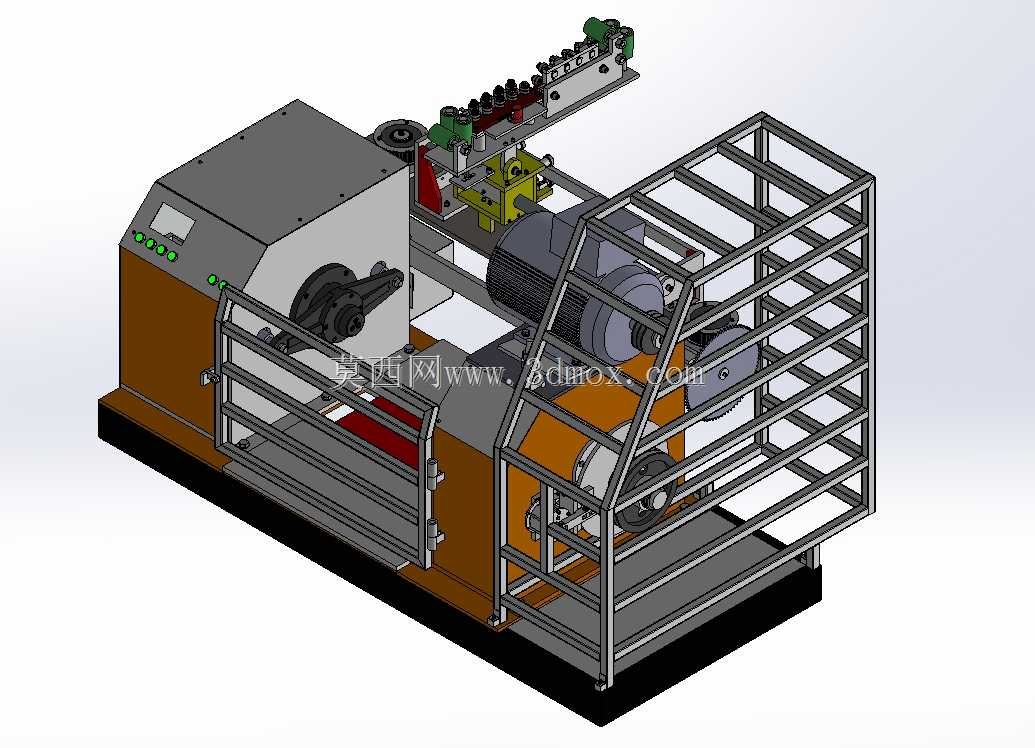

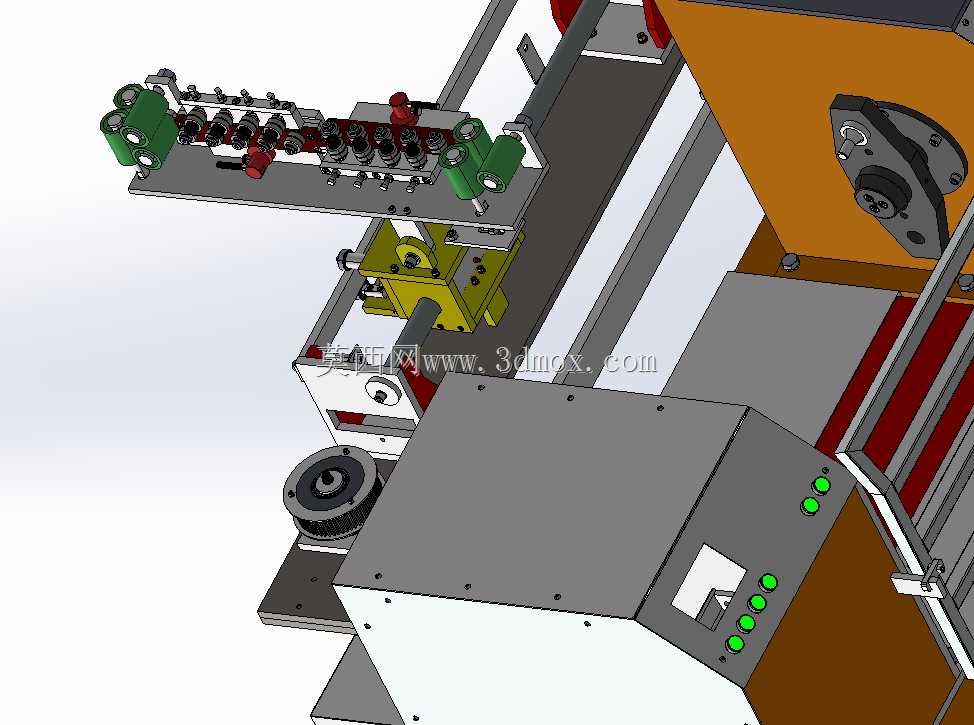

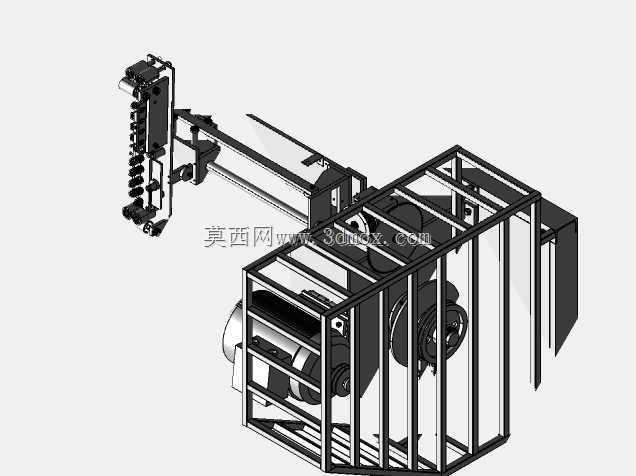

该设备主要应用于金属线材深加工、五金制品生产、预应力钢丝加工、电线电缆制造等行业的前置处理工序，针对成卷盘绕的钢丝原材料，在进入后续拉拔、裁切、弯折、编网、捻股等加工环节前，完成钢丝的矫直与匀速放线作业，解决盘绕钢丝自带的弯曲内应力、放线过程中乱线打结、张力波动导致后续加工尺寸偏差的核心痛点，是金属线材连续化生产线中不可或缺的前置处理单元。设备整体采用卧式集成布局，将钢丝矫直机构、动力放线机构、张力缓冲组件、安全防护框架整合在同一钢制机座上，底部机座采用加厚型钢焊接成型，整体安装边界紧凑，可直接固定于生产车间硬化地面，无需额外搭建混凝土基础，适配多数中小五金加工厂、线材制品车间的现有生产线排布，可对接后续的钢丝切断机、弯框机、织网机等多种下游设备，也可作为独立单元完成单卷钢丝的矫直复卷作业。设备的核心矫直单元采用多组交错排布的可调式矫直轮组，轮组沿钢丝走线路径依次排布，通过错位压合的方式逐段消除钢丝盘绕产生的弯曲应力，矫直轮采用硬质合金材质，轮槽匹配对应线径的钢丝轮廓，可通过调节轮组压合深度适配不同直径的碳素钢丝、弹簧钢丝、镀锌钢丝加工需求，矫直后的钢丝直线度可满足后续高精度加工的公差要求。动力放线单元采用变频调速驱动的收放卷辊，配合张力检测摆杆实时调整放线速度，始终保持钢丝走线过程中张力恒定，避免张力过大拉细钢丝、张力过小导致线材松垮乱线的问题，设备侧方设置的笼式安全防护框架将旋转传动部件完全封闭，防止生产过程中人员误触转动部件，也可阻挡断线甩出造成的安全隐患，操作端设置集成式控制箱，带有运行状态指示灯与调速、启停操作按钮，操作人员可在设备前端完成全部参数调整与作业监控，设备走线全部内置在机架内部，外部无裸露管线，整体布局规整，日常维护时可快速打开防护架的活动门检修内部传动组件，适配车间长时间连续化生产的作业需求。
