旋转衬里联动传动机构结构设计

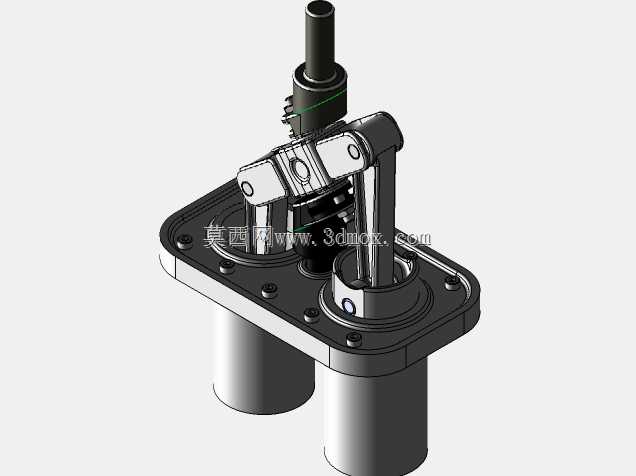

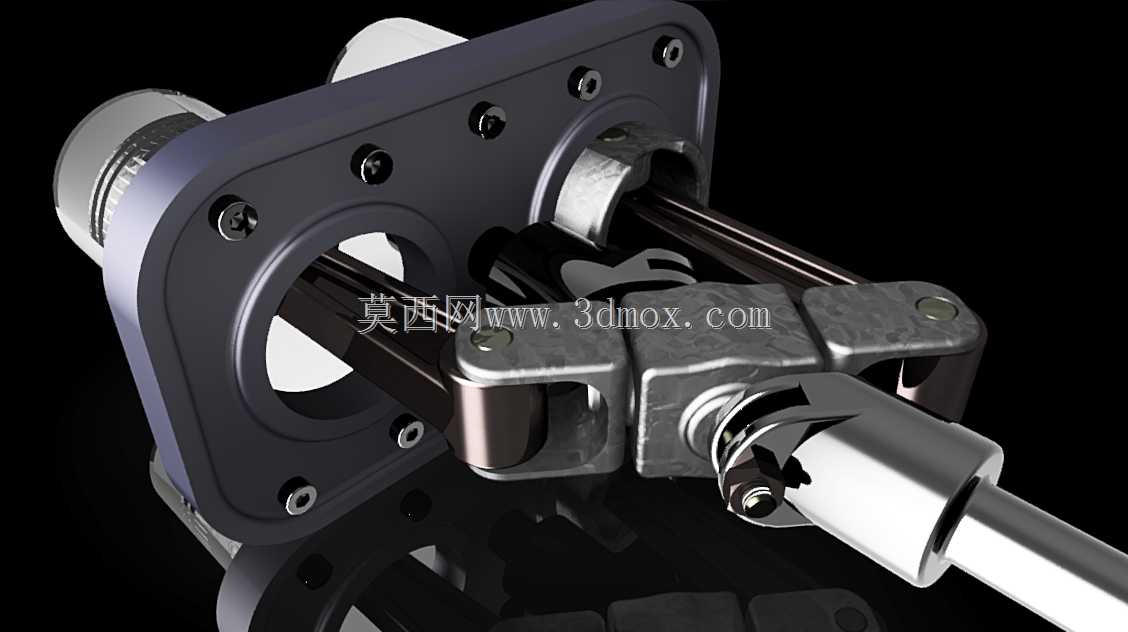

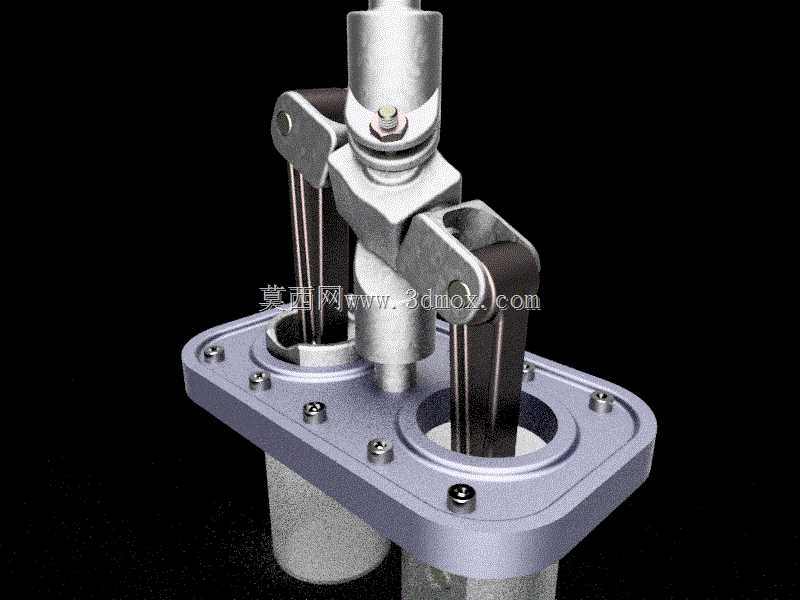

该旋转衬里联动传动机构主要面向流体控制、精密工位切换类工业场景设计，可适配小通径流体管路的通断切换、多工位工装的角度旋转换位等工况，在小型自动化生产线的工位流转模块、实验级流体控制装置、小型灌装设备的管路切换单元中均可作为核心传动执行部件使用，能够将输入端的旋转动力同步传递至衬里密封组件，实现动作过程中密封面的同步随动，避免传统旋转阀类结构中密封衬套与阀芯相对摩擦造成的磨损过快、密封寿命短的问题。从功能特性来看，该机构采用多组铰接连杆作为动力传递载体，将上部输入轴的旋转扭矩通过对称布置的连杆副传递至下部的衬里安装座，带动衬里组件与上部阀芯同步做定轴旋转运动，全程保证衬里密封面与阀芯配合面的相对位置固定，不会出现相对滑移造成的密封面拉伤，同时铰接位置均采用耐磨销轴配合自润滑衬套，能够在无额外频繁润滑的工况下长期保持传动精度，降低日常维护频次。设计过程中优先考虑了安装适配性与运动干涉问题，整体安装基座采用圆角矩形的法兰式结构，基座上预留四个对称布置的沉头安装孔，可直接通过螺栓固定在设备安装面板上，安装孔的位置公差按照IT7级精度设计，能够适配多数常规工业设备的安装孔位标准，无需额外做安装位的二次加工。上部输入轴采用标准圆柱轴端设计，可直接配套手轮、小型伺服电机、旋转气缸等常规动力元件，不需要额外设计转接法兰。整体结构的运动包络边界完全控制在基座投影范围的上方区域，侧向无超出基座轮廓的运动部件，安装时不需要在侧向预留额外的避空位，能够有效压缩设备整体的安装占用空间。结构设计上采用模块化拆分思路，将输入轴组件、连杆传动副、衬里安装座、密封基座拆分为四个独立的装配单元，每个单元均可单独拆卸更换，当衬里密封件出现磨损时，仅需要拆下下部衬里座即可完成密封件更换，不需要拆解整个传动机构，大幅降低后期运维的拆装工作量。所有铰接位置的销轴均采用轴向卡簧固定，拆卸时仅需要用卡簧钳即可完成销轴的拆装，不需要使用专用拉马等特殊工具，适配车间常规运维的工具配置。基座与衬里座的配合位置设计有嵌入式的防尘密封槽，可配套O型密封圈阻挡外部粉尘、碎屑进入传动腔内部，避免杂质进入铰接位置造成的卡滞、磨损问题，能够适配多粉尘的普通车间生产环境，不需要额外做外置防尘防护结构。
