越野车辆整体式驱动后桥结构设计

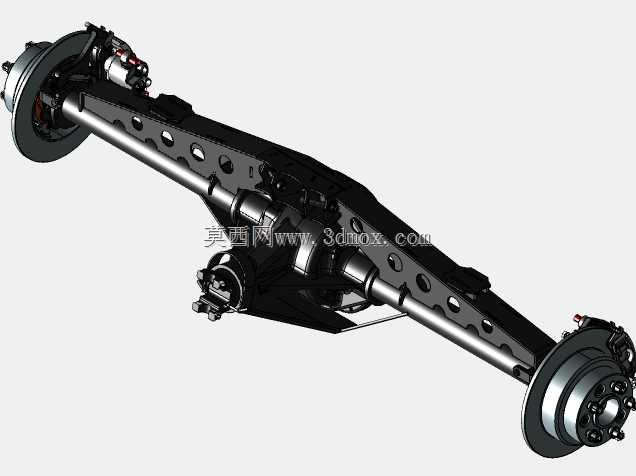

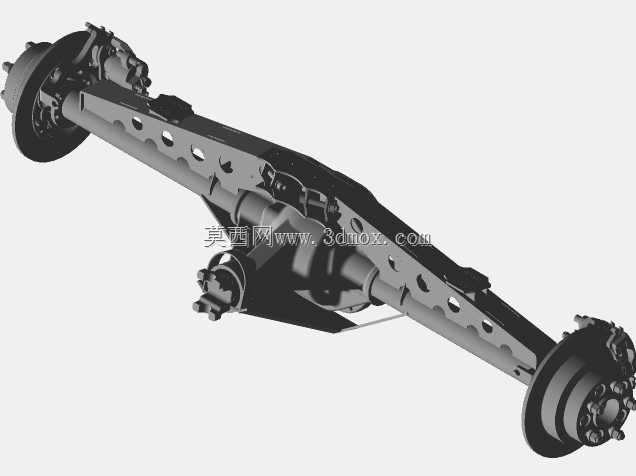

该后轴为越野车型配套的整体式驱动后桥总成，主要应用于非承载式车身的硬派越野车辆、轻型越野载货车辆底盘传动系统中，作为底盘核心承载与传力部件，承担着将发动机输出转矩经减速增扭后传递至两侧驱动轮的核心作用，同时承受车身垂直载荷、行驶过程中的纵向冲击与侧向力，适配非铺装路面、复杂越野路况的高强度行驶需求。在实际车辆运行中，该后桥可在车轮跳动时保持两侧轮距参数稳定，配合悬架系统过滤路面颠簸冲击，同时集成的盘式制动器可提供稳定的制动效能，满足重载、泥泞、爬坡等复杂工况下的制动可靠性要求，避免长距离下坡制动热衰减问题。产品功能特性上，该桥采用整体式桥壳结构，桥壳本体设计有阵列式减重孔，在保证结构抗弯、抗扭强度的前提下有效降低簧下质量，提升车辆行驶的操控响应性与越野通过性；两端集成盘式制动总成，包含制动盘、制动卡钳、轮毂轴承单元，可直接匹配对应规格的越野轮毂与轮胎，制动卡钳采用浮动式结构，制动间隙可自动补偿，维护便捷性大幅提升；桥壳中部集成主减速器与差速器安装腔体，可适配不同速比的主减齿轮组，满足不同动力配置车型的扭矩输出需求，差速器可保证车辆转弯时两侧车轮以不同转速转动，减少轮胎磨损与转向阻力。设计思路层面，该后桥围绕越野场景的高可靠性需求展开，桥壳采用变截面设计，在中部主减安装位置、两端钢板弹簧安装座位置做了局部加强处理，避免极限冲击工况下出现桥壳变形、断裂问题；车轮安装面之间的宽度为1616mm，可适配宽胎越野车型的轮距要求，安装边界上预留了钢板弹簧安装座、减震器连接支架、制动管路固定点、差速器通气孔接口，可直接与对应车型的后悬架系统、制动系统、传动半轴完成装配，无需额外改制；桥体表面的减重孔经过受力仿真优化，开孔位置避开应力集中区域，在轻量化的同时保证1.5倍额定载荷下的结构强度要求，满足越野场景下的冲击载荷耐受能力。
