拓扑优化轻量化赛车曲柄摇杆结构

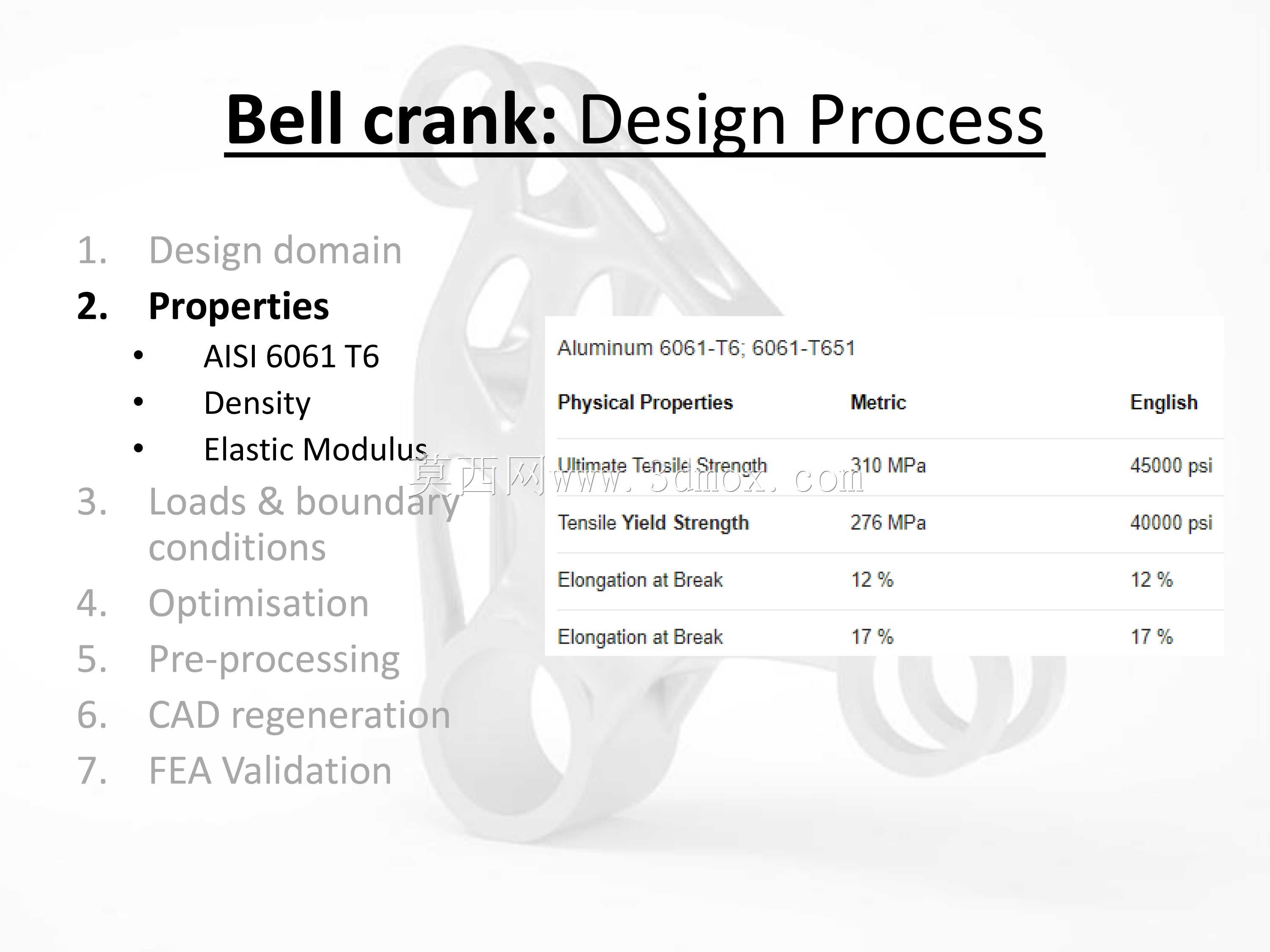

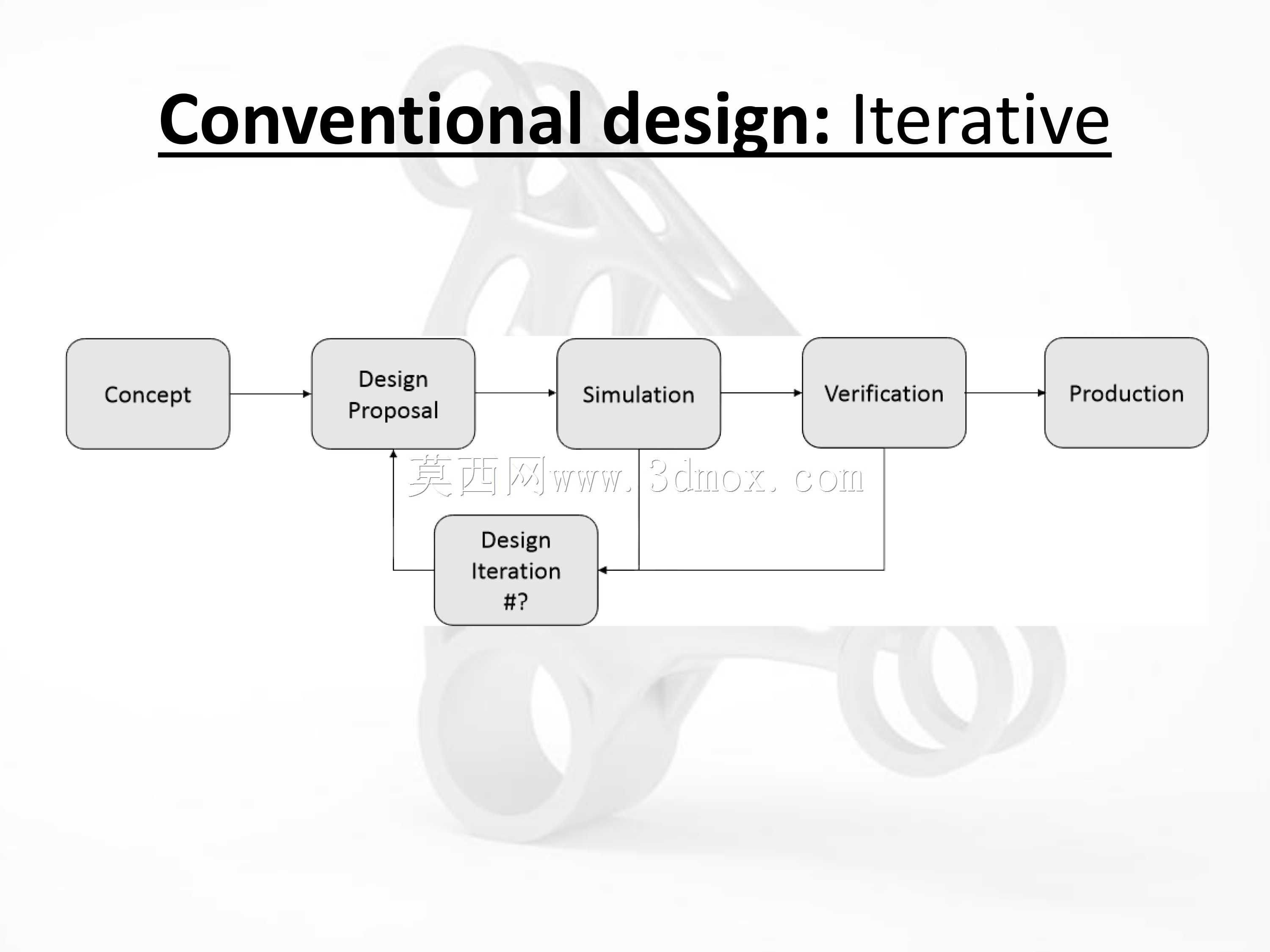

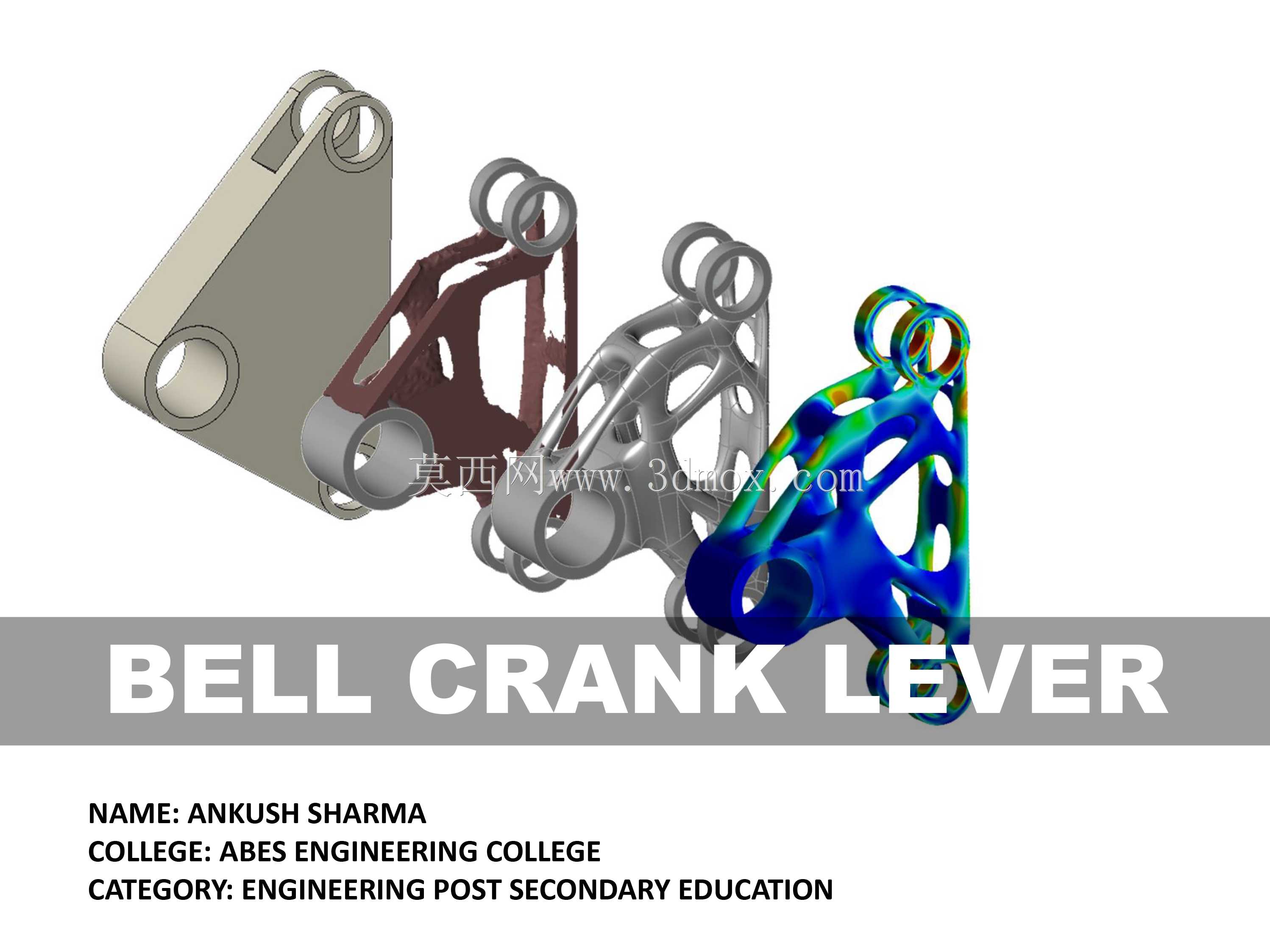

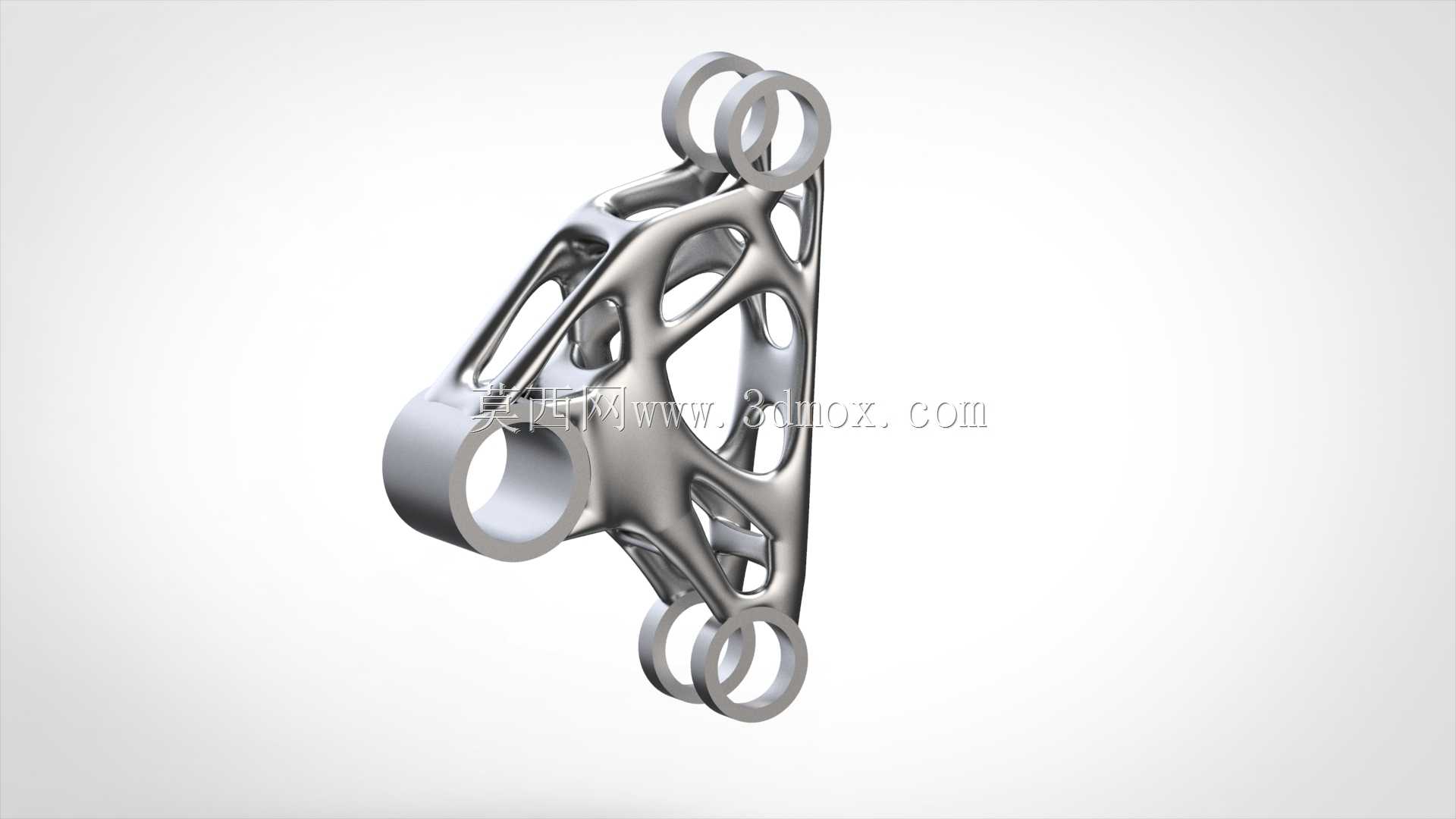

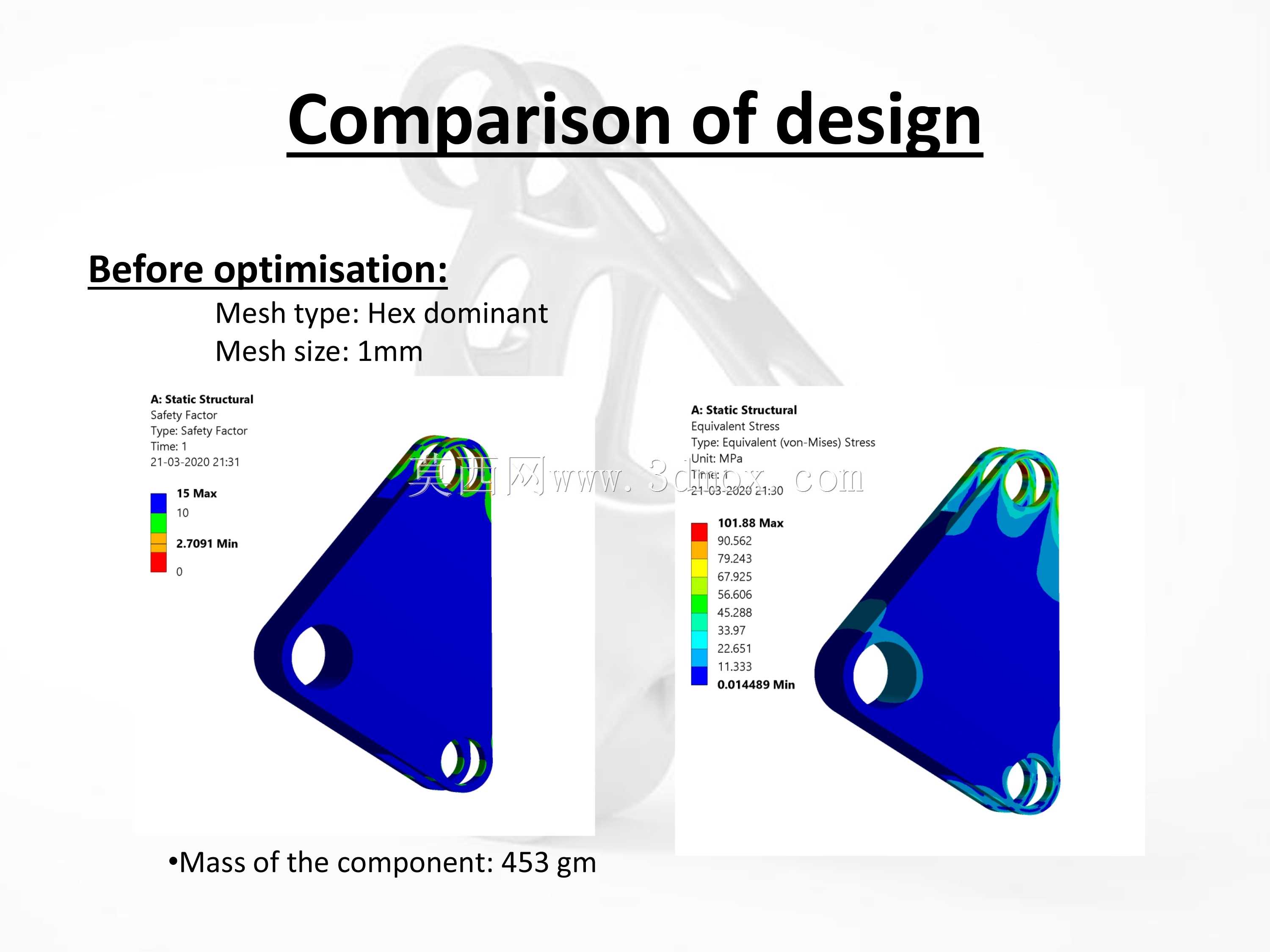

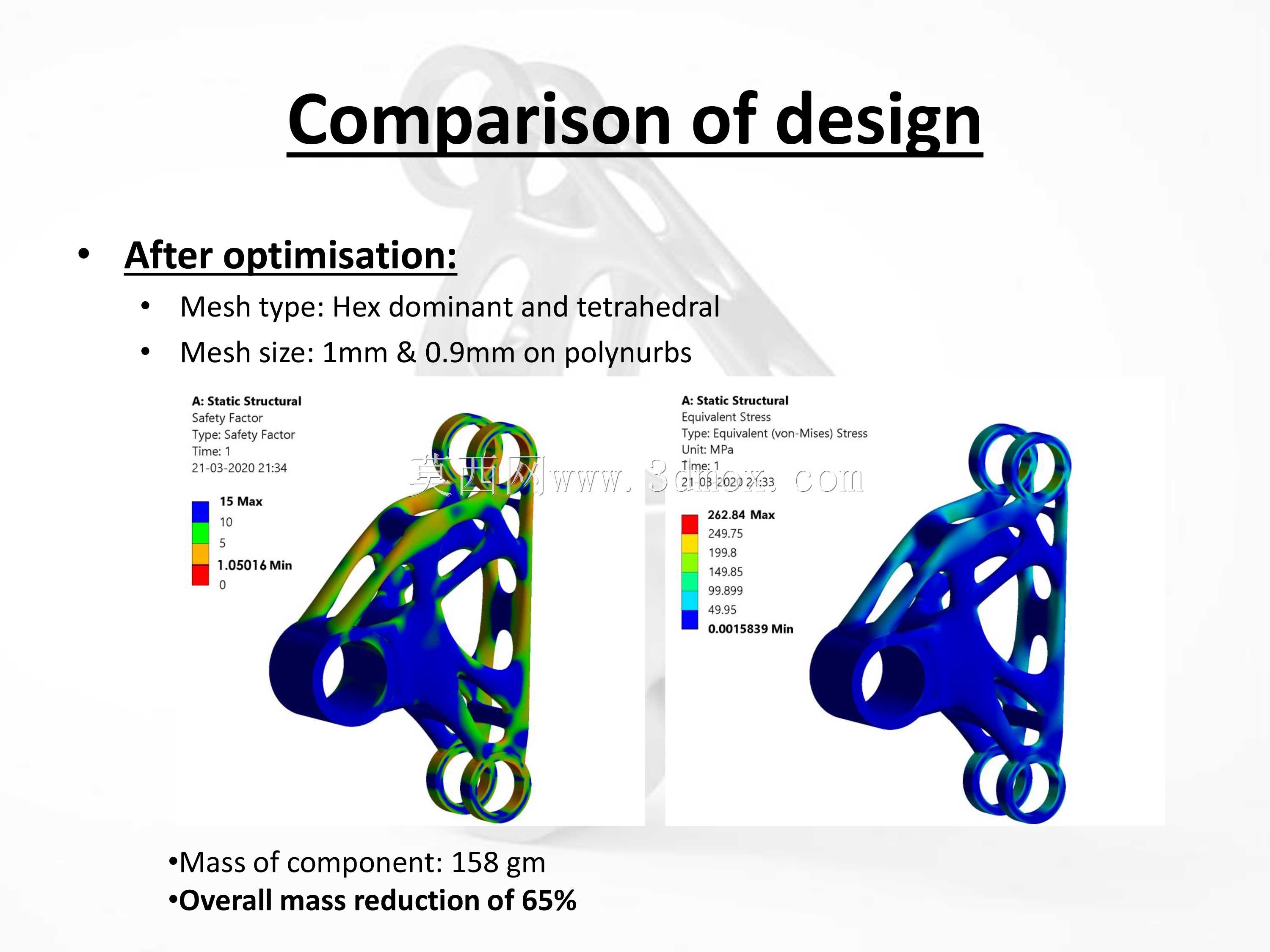

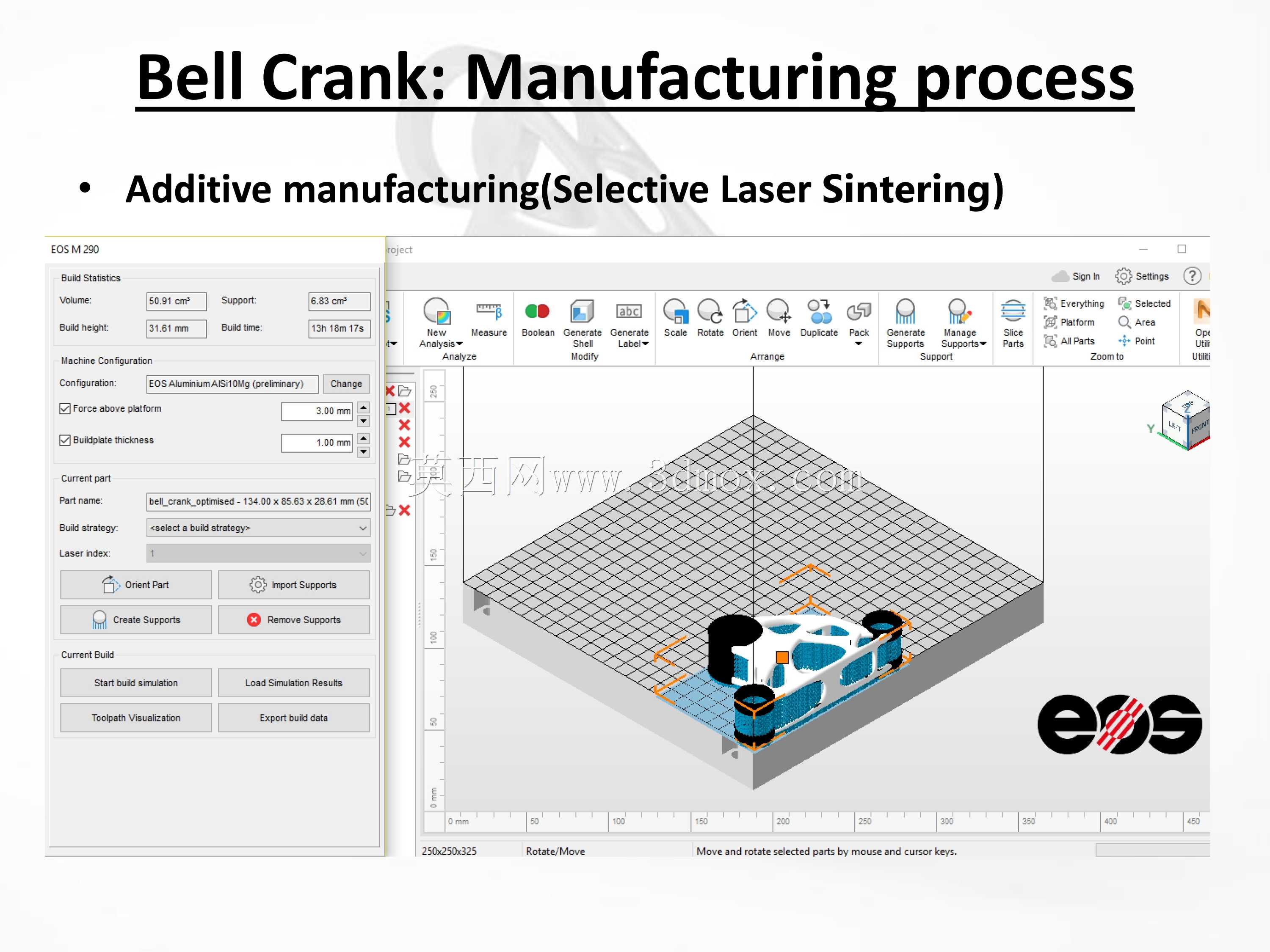

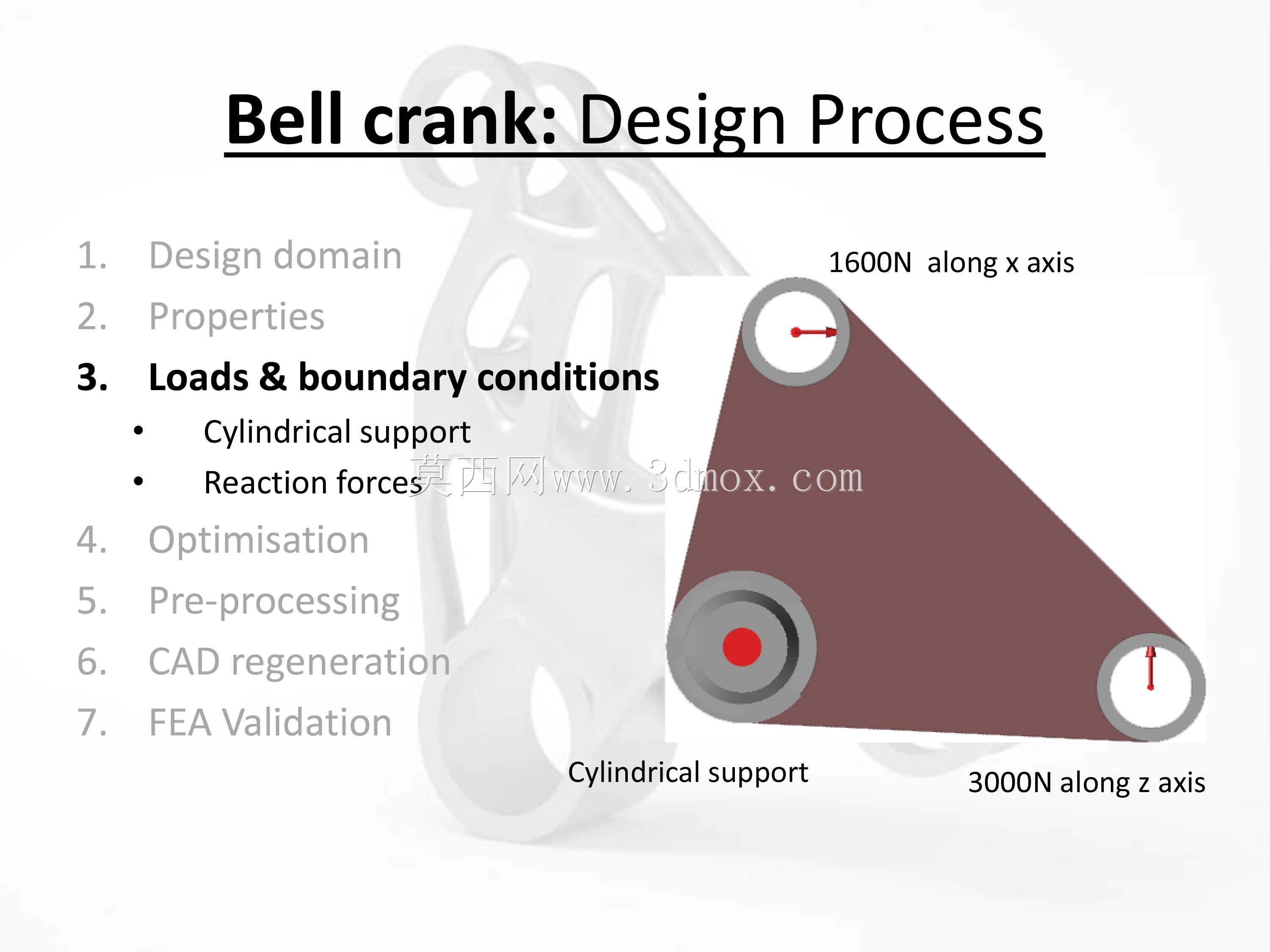

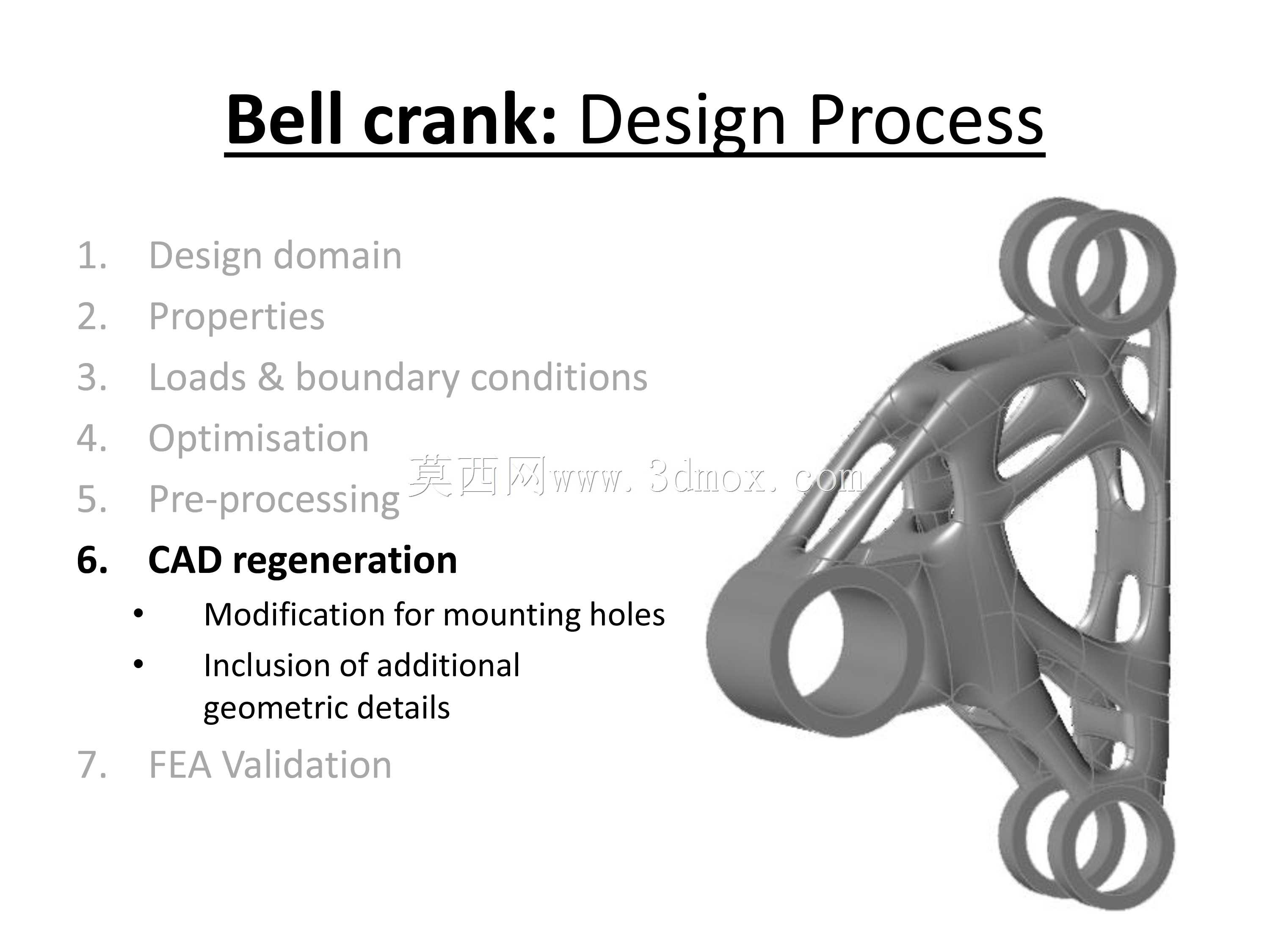

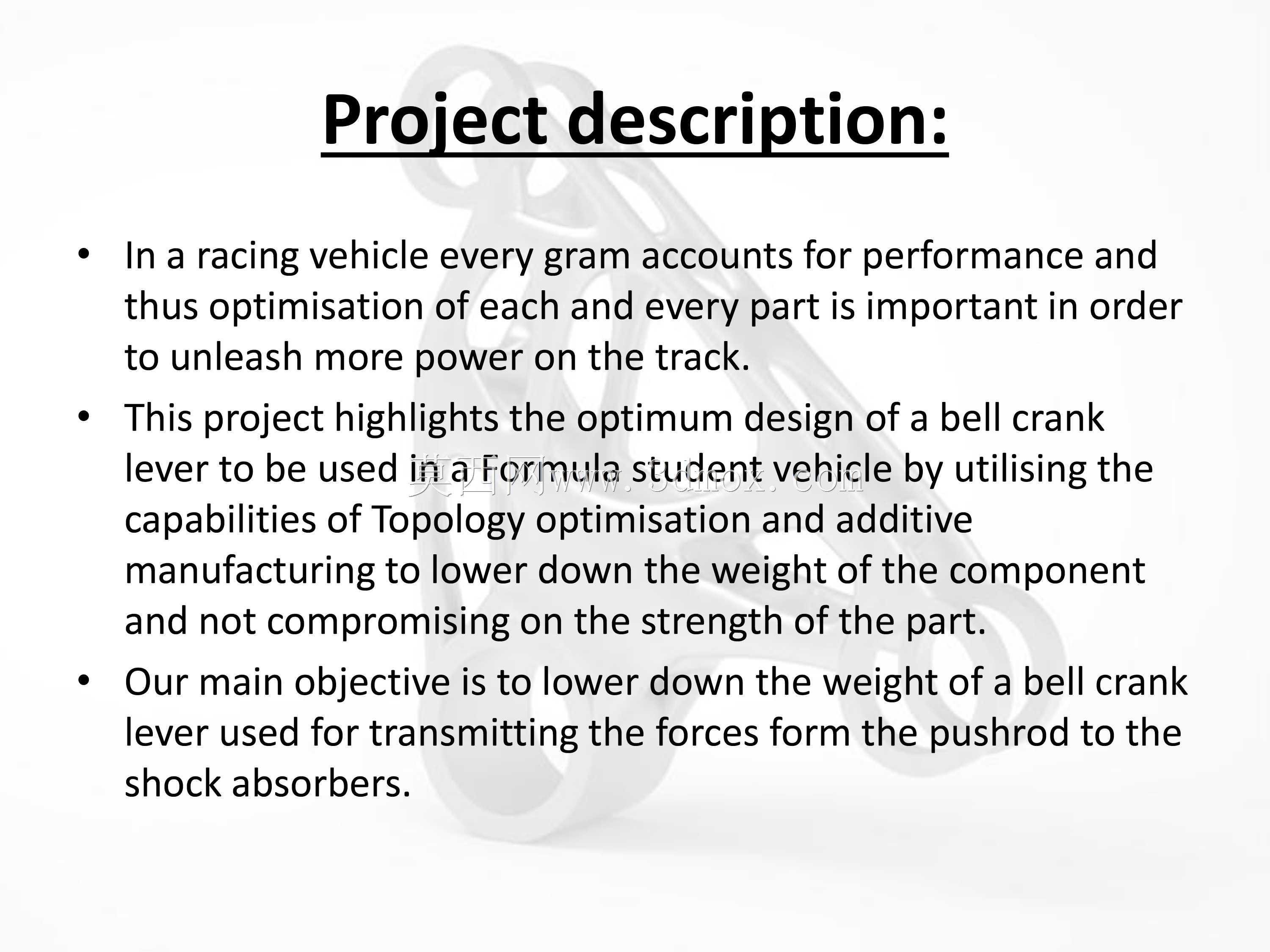

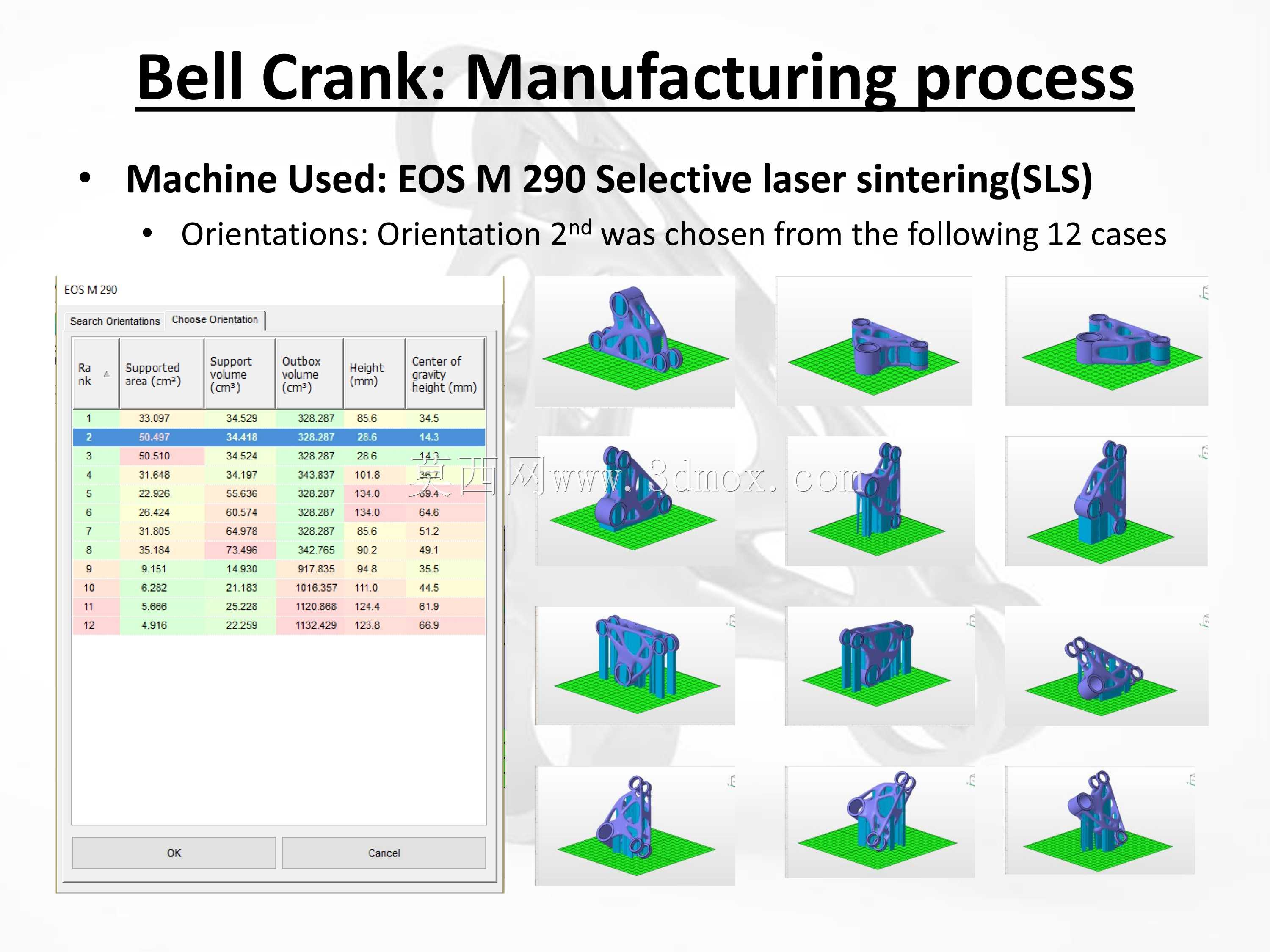

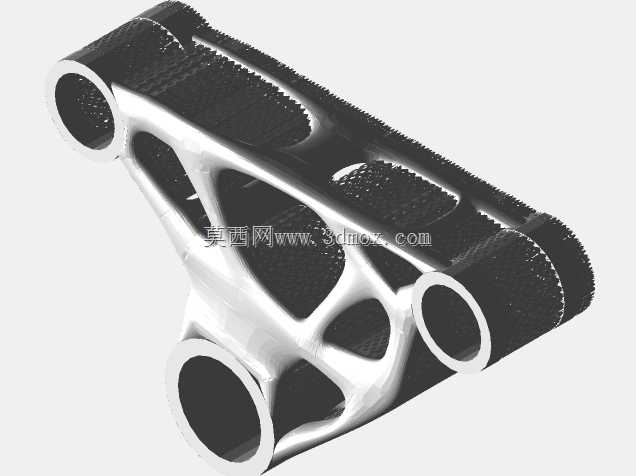

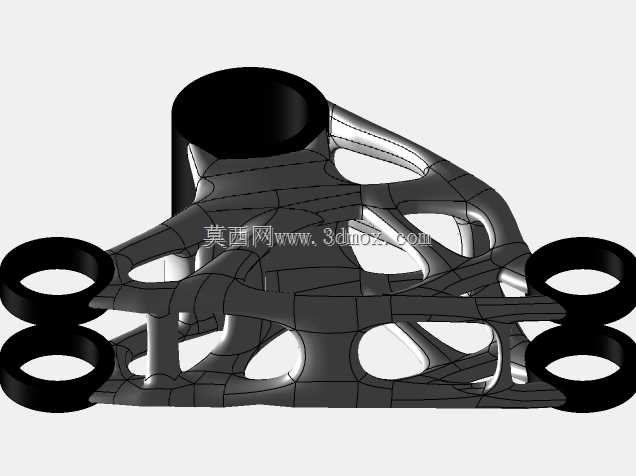

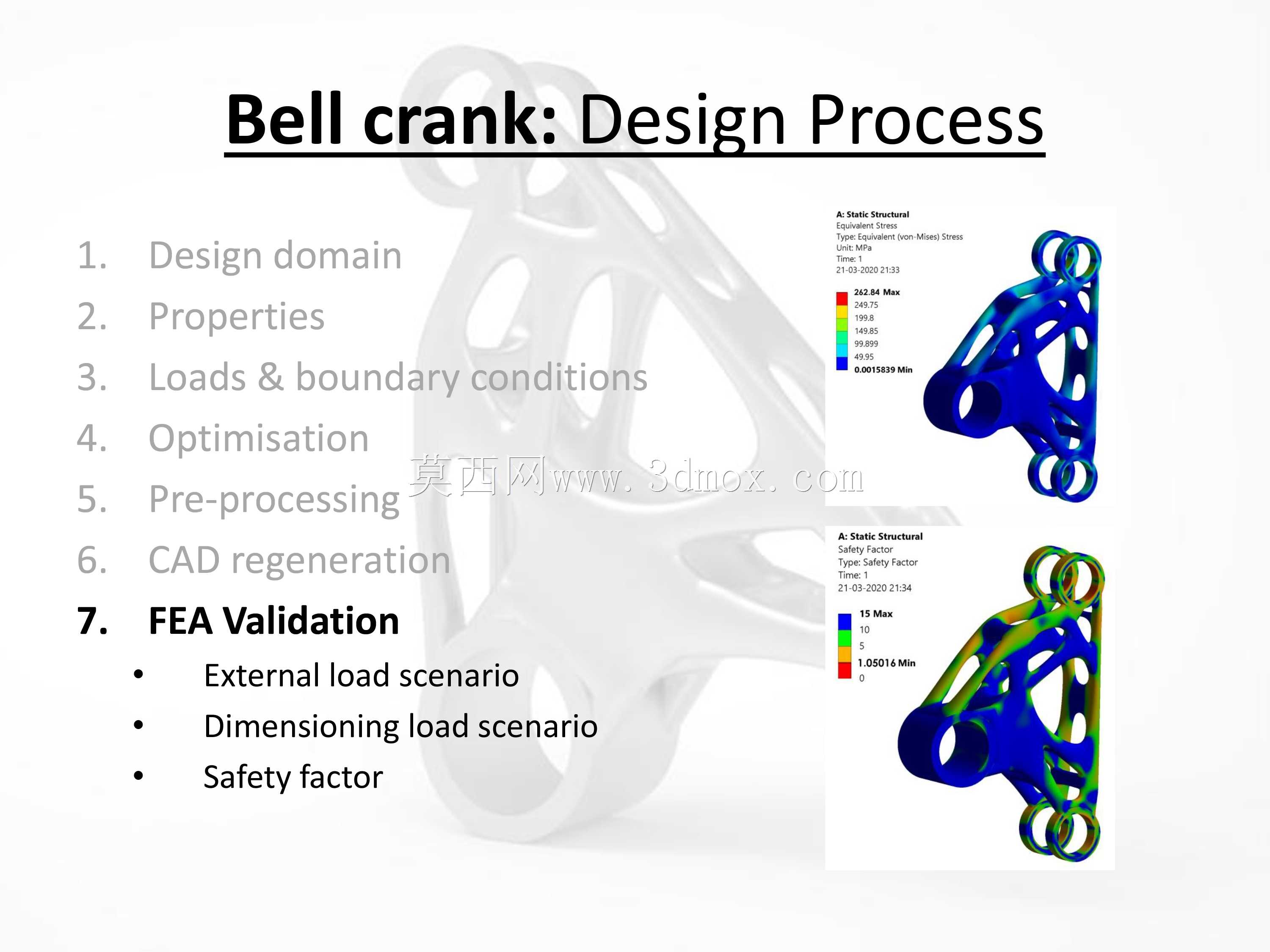

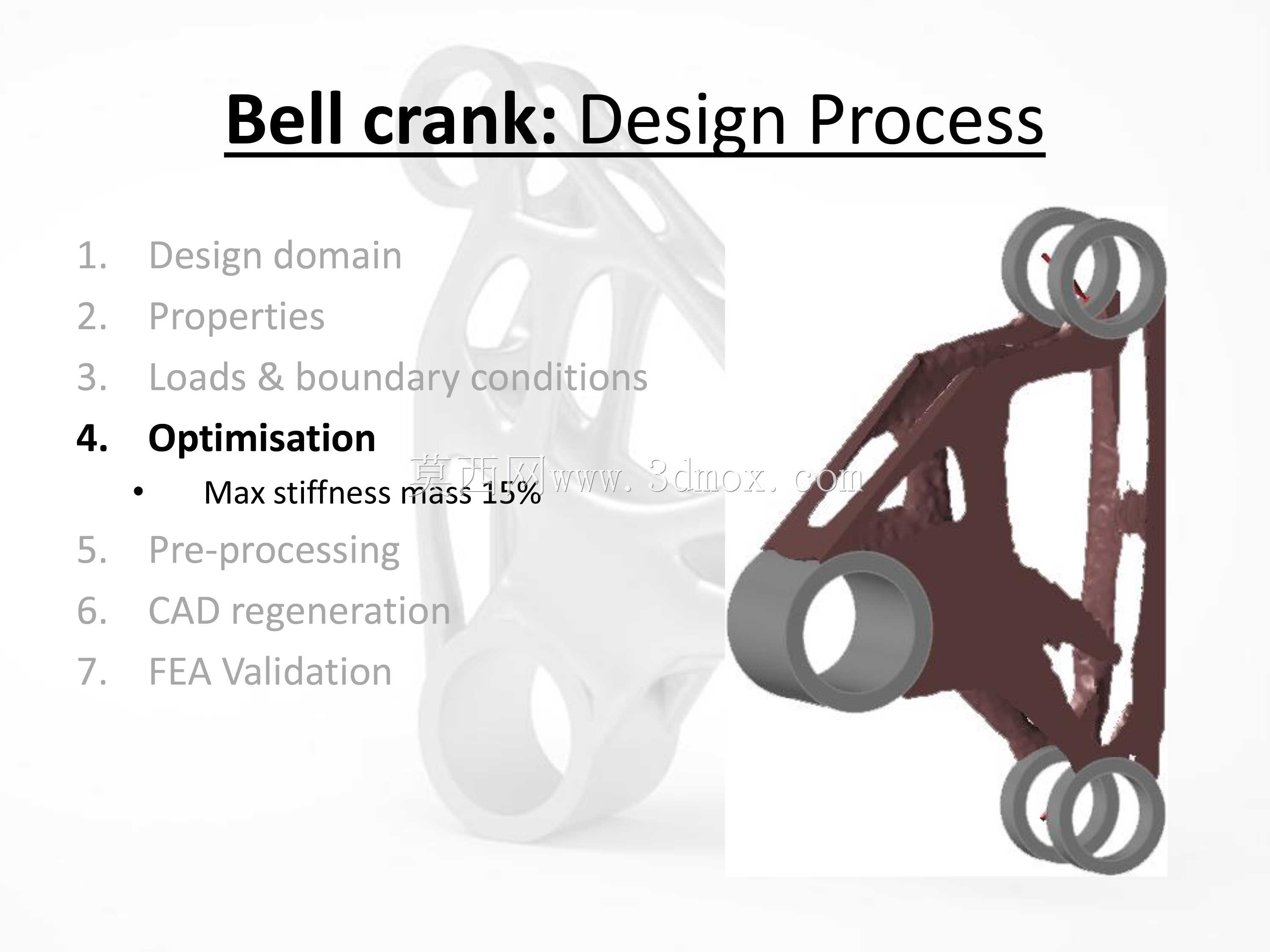

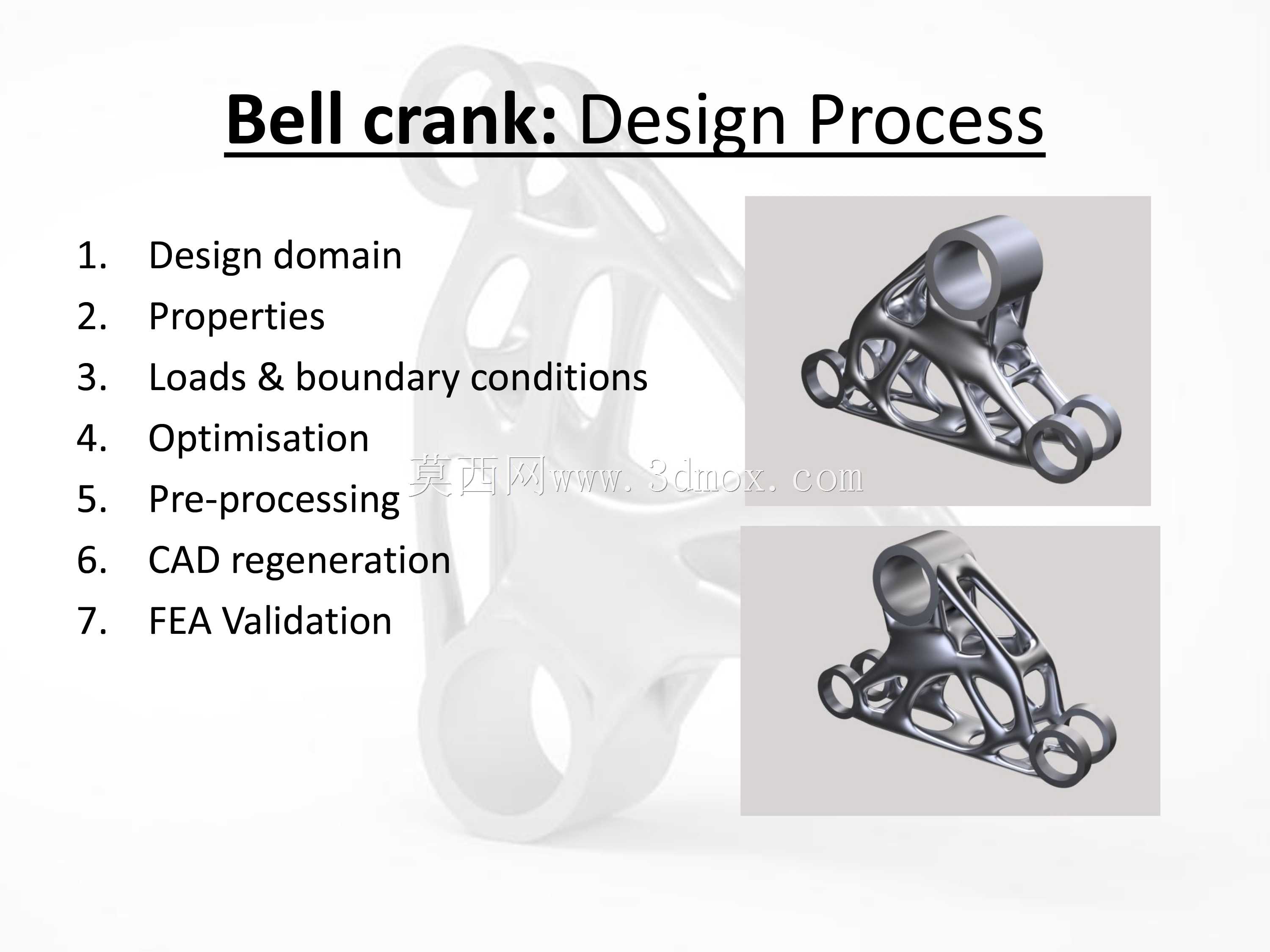

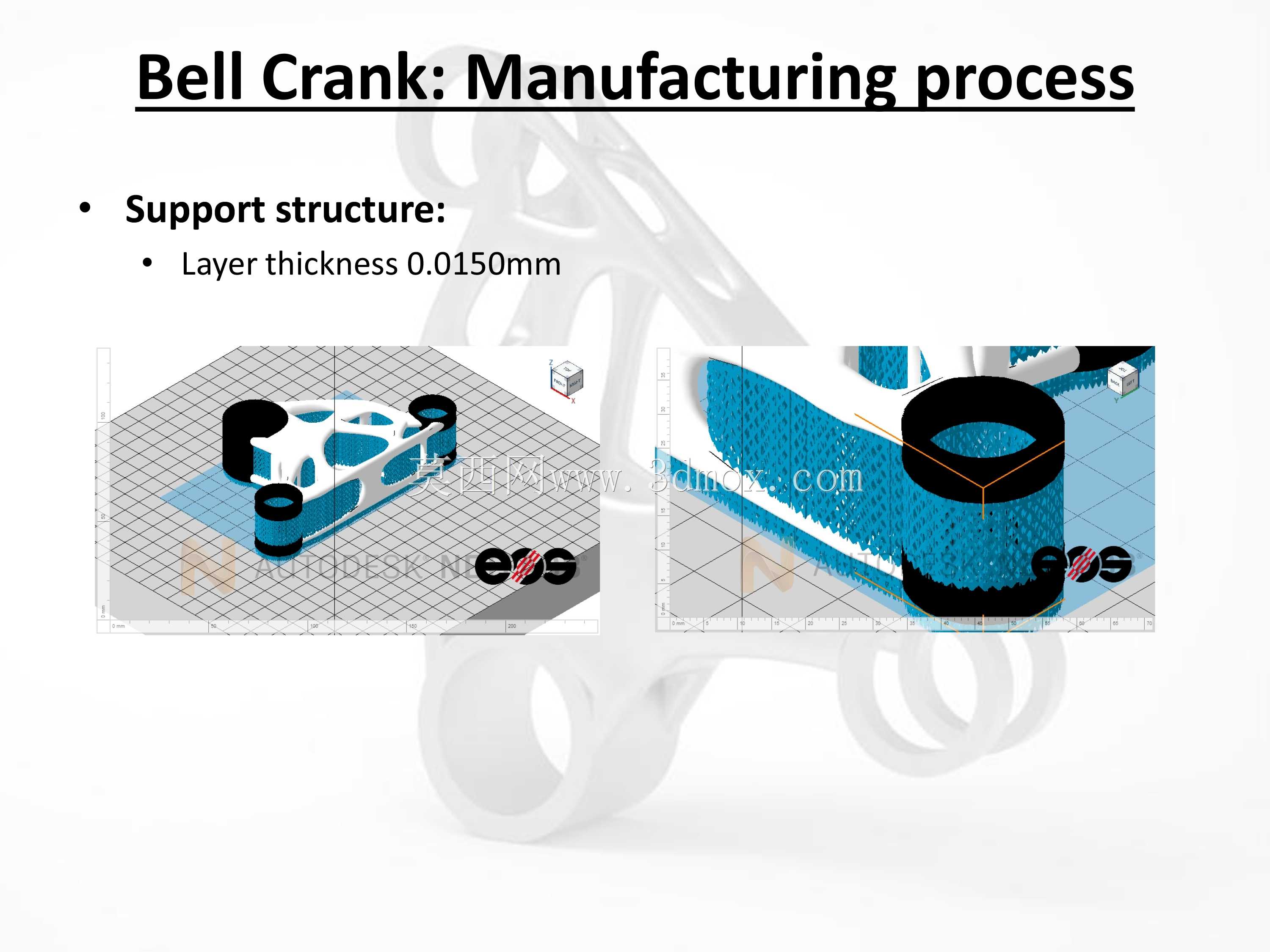

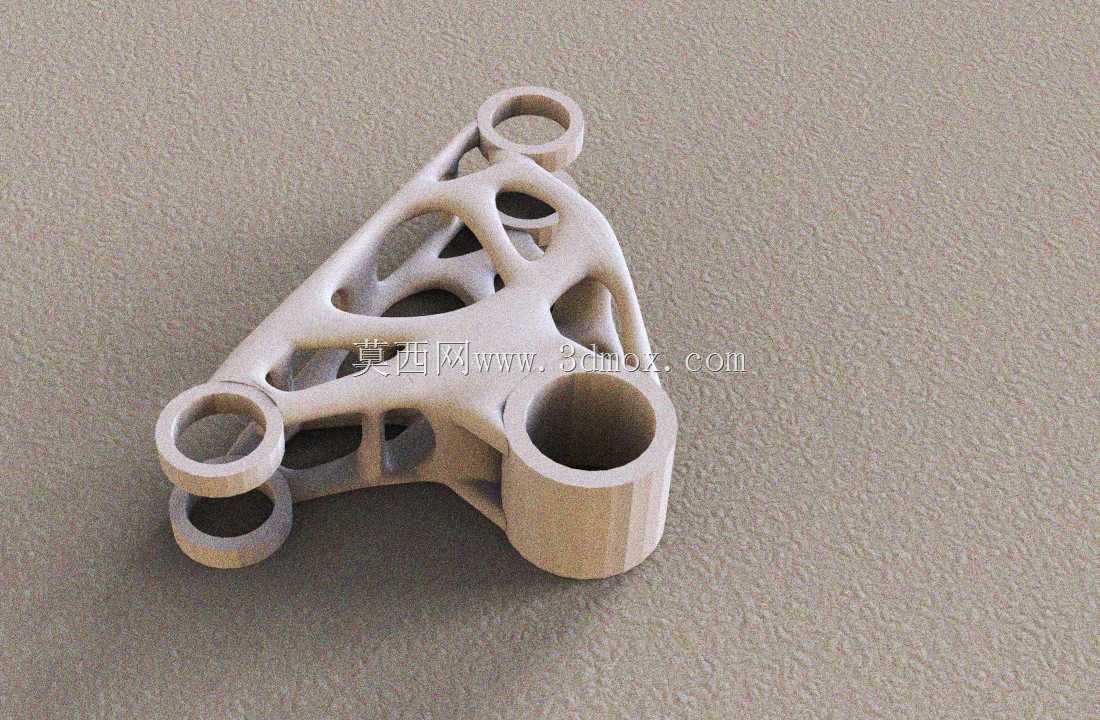

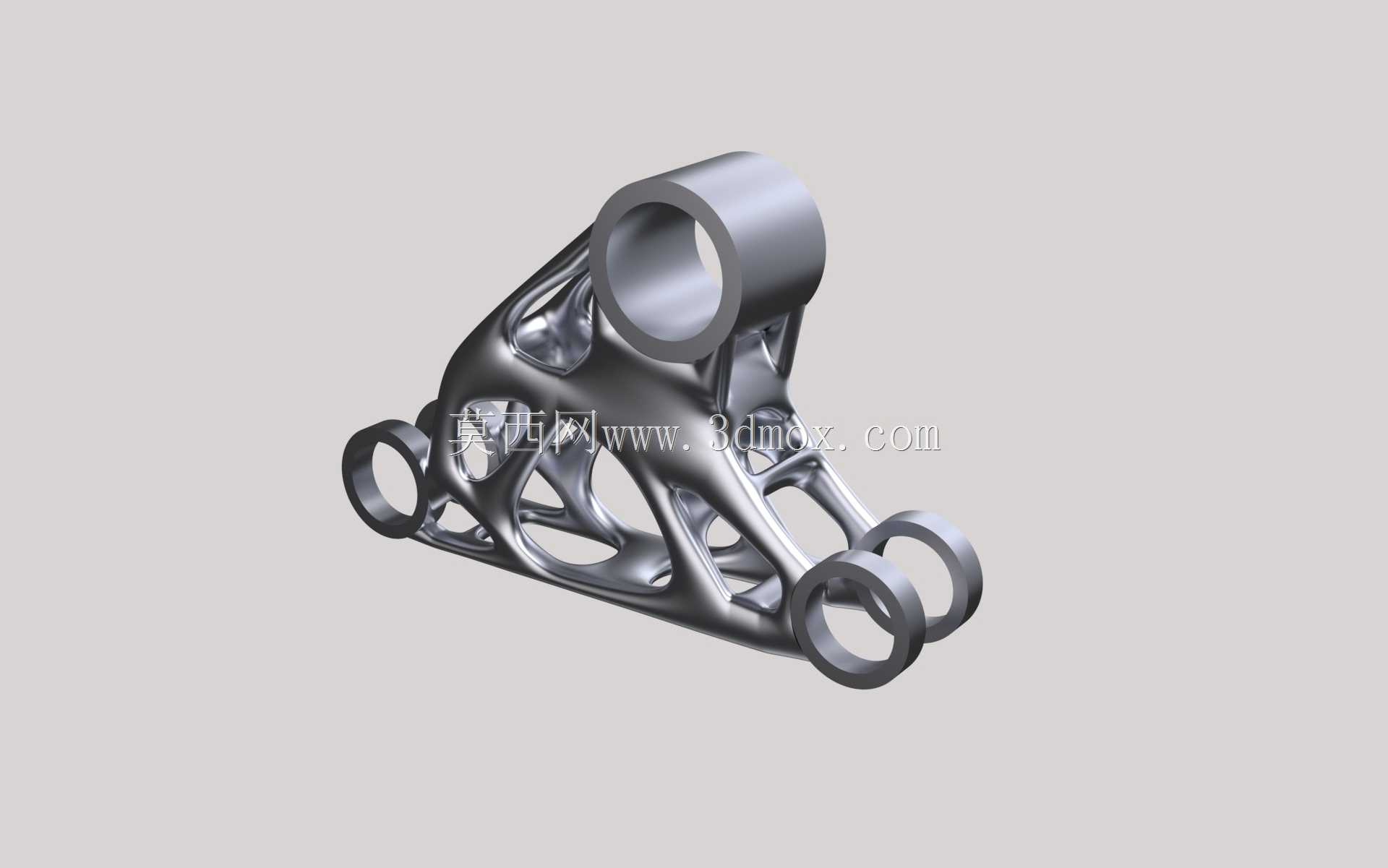

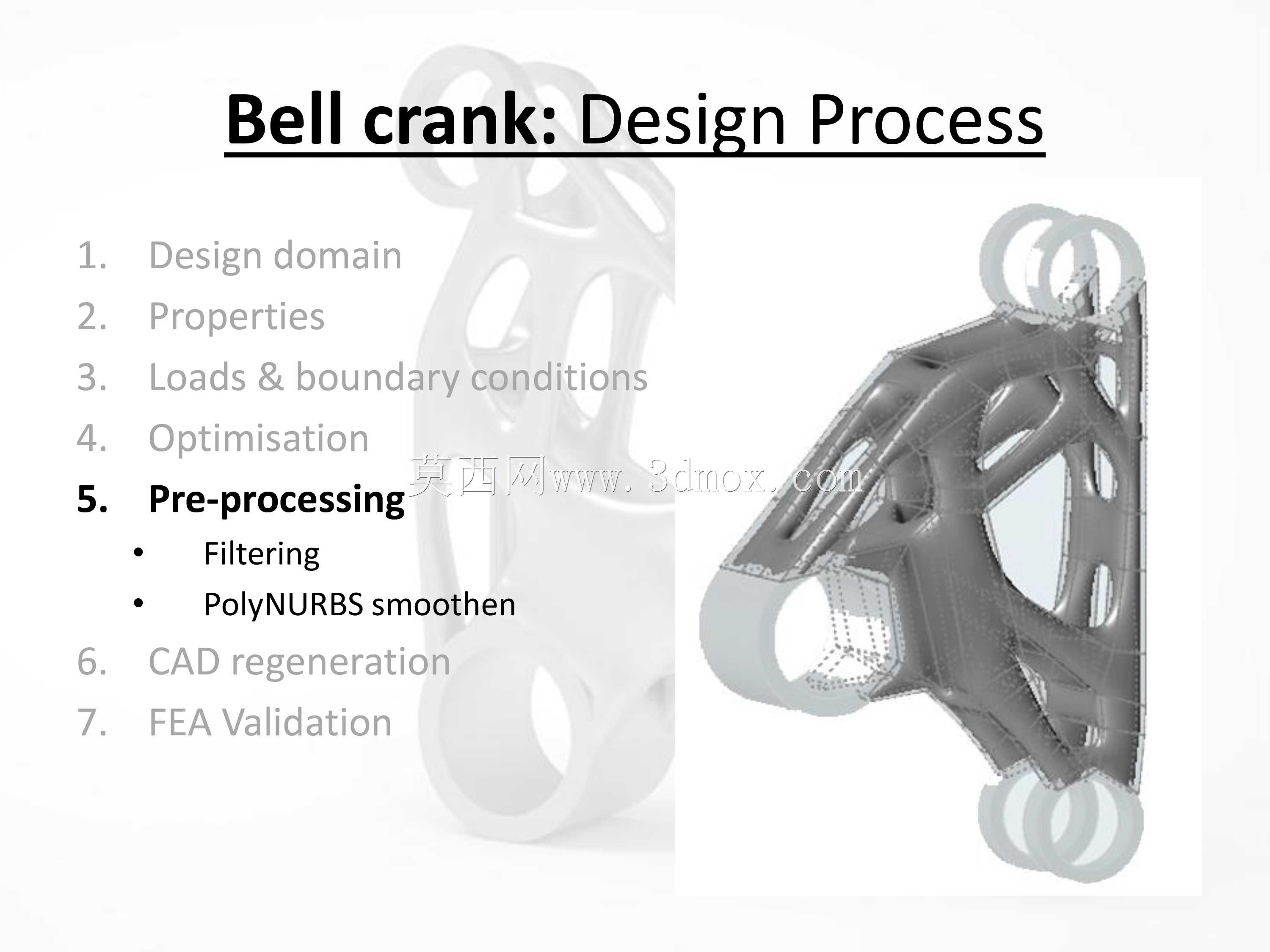

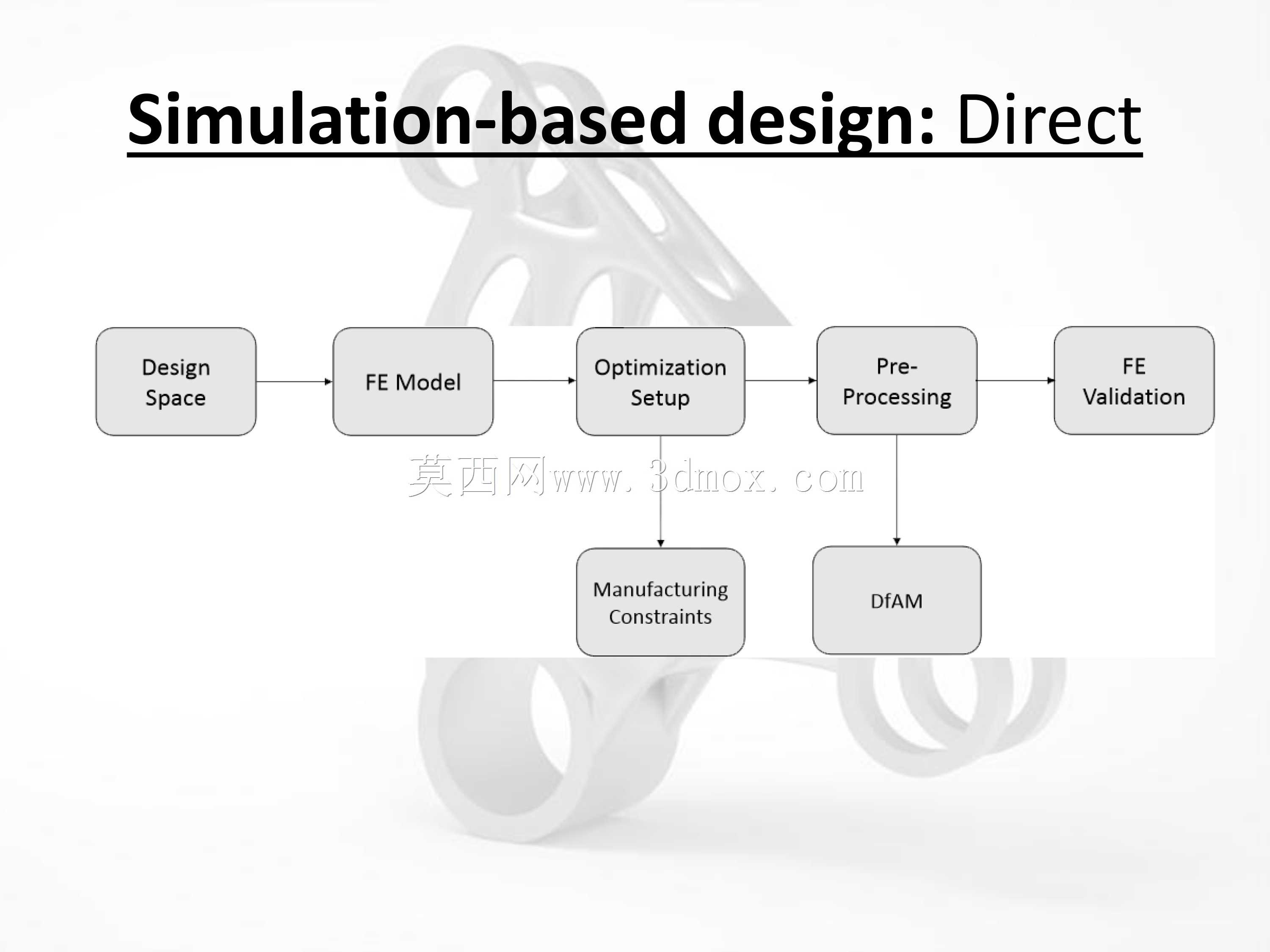

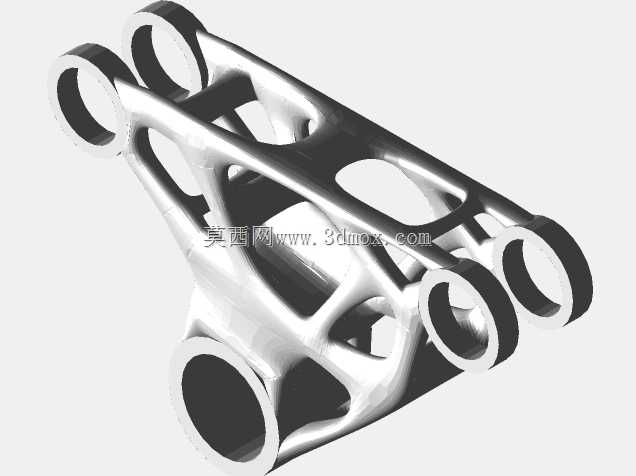

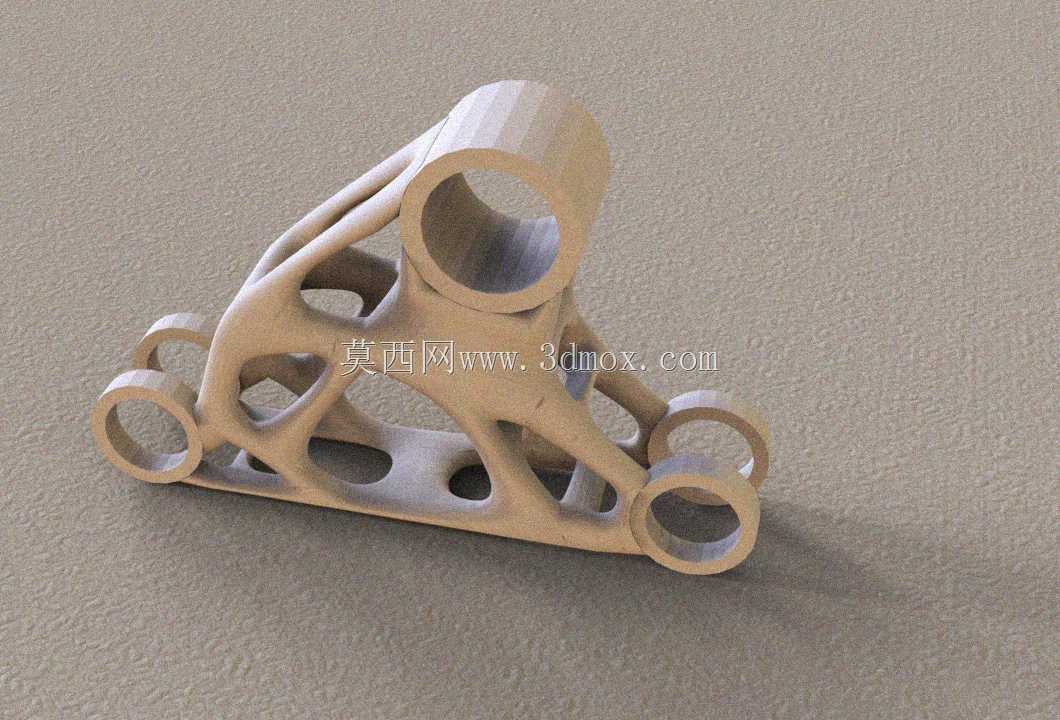

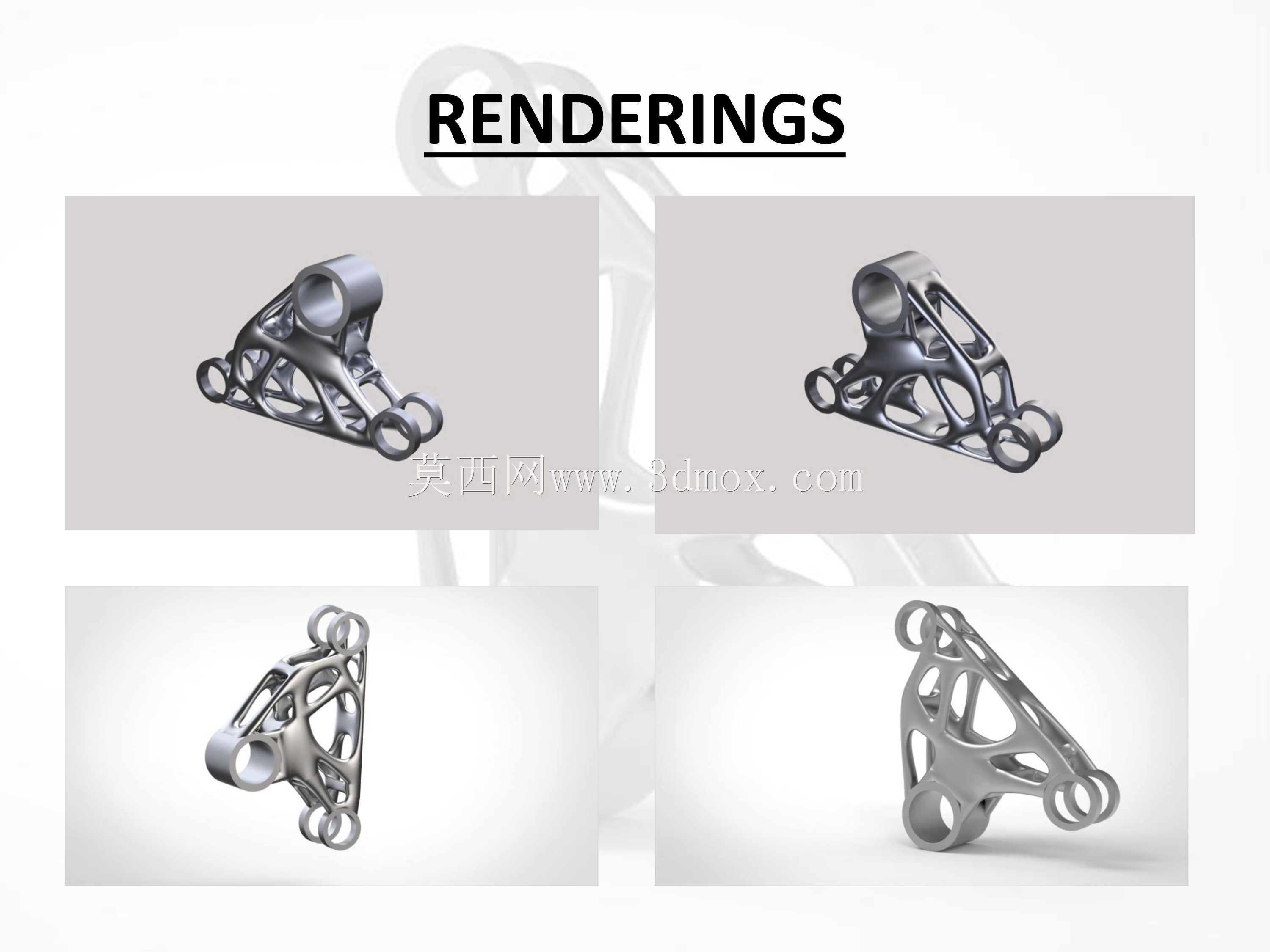

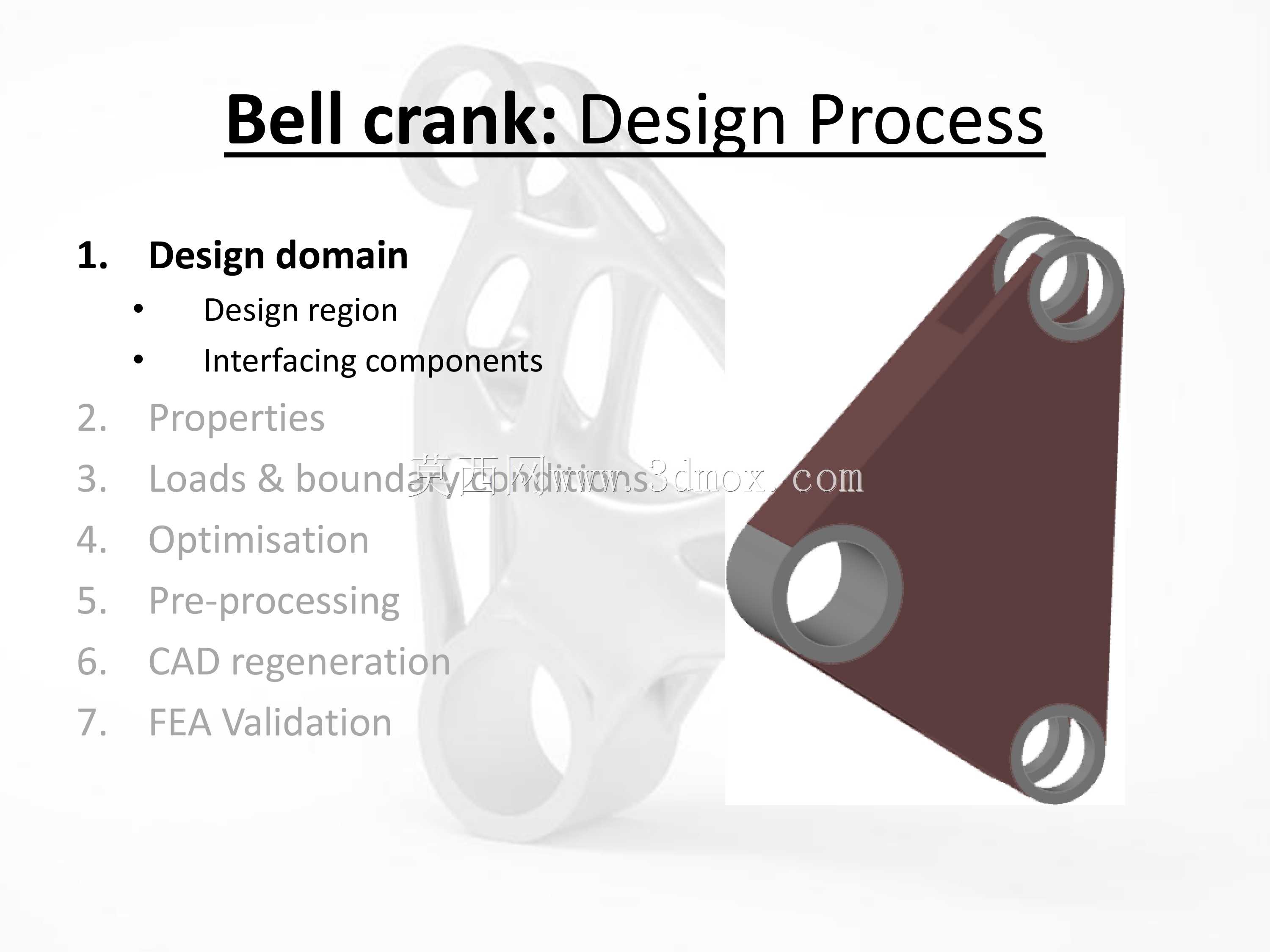

该曲柄摇杆是方程式赛车悬架系统中的核心传力构件，主要应用于场地竞速类赛车的推杆-减震器传力路径中，承担将车轮跳动产生的推杆推力精准传递至减震器的核心作用，是赛车底盘悬架系统中决定操控响应速度与行驶稳定性的关键受力零件。在赛车竞技场景中，簧下质量的降低对提升轮胎抓地力、优化减震器响应效率有着决定性作用，每克减重都能直接转化为赛道上的圈速优势，因此该构件在设计阶段就以“保强度、降重量”为核心目标，完全围绕赛车悬架的实际受力工况开展结构设计。设计初期先完成构件的安装边界梳理，明确三个铰接安装孔的相对位置、孔径公差与安装面贴合要求，确保优化后的结构能直接适配原车悬架的安装空间，无需改动周边推杆、减震器的固定点位，保证与原有底盘系统的装配兼容性。随后基于实际行驶工况下的多维度载荷数据开展受力模拟，识别出构件内部的主传力路径，剔除所有对承载能力无贡献的冗余材料区域，采用最大化刚度准则完成拓扑优化计算，从实体块料中提取出最贴合传力逻辑的仿生镂空形态，让每一处材料都沿应力传递方向分布，避免无效材料带来的额外重量。优化后的结构采用一体化镂空桁架式形态，主体保留三个核心铰接安装筒作为安装基准，连接区域采用流畅的变截面筋条沿传力路径延伸，既消除了传统实心构件的应力集中死角，也大幅削减了非承载区域的材料体积。经过受力验证，该构件在重量大幅降低的前提下，可完全承受赛道极限工况下的冲击载荷、交变弯曲载荷与扭转载荷，不会出现结构变形或断裂风险，适配选择性激光烧结工艺的成型要求，成型后无需额外加工即可满足铰接孔的装配精度要求，可直接装配到赛车悬架系统中投入使用，能有效降低赛车簧下质量，提升悬架系统的动态响应速度，帮助赛车在竞速场景中获得更稳定的抓地表现与更迅捷的操控反馈。
