小型桌面级龙门式数控铣刨加工设备

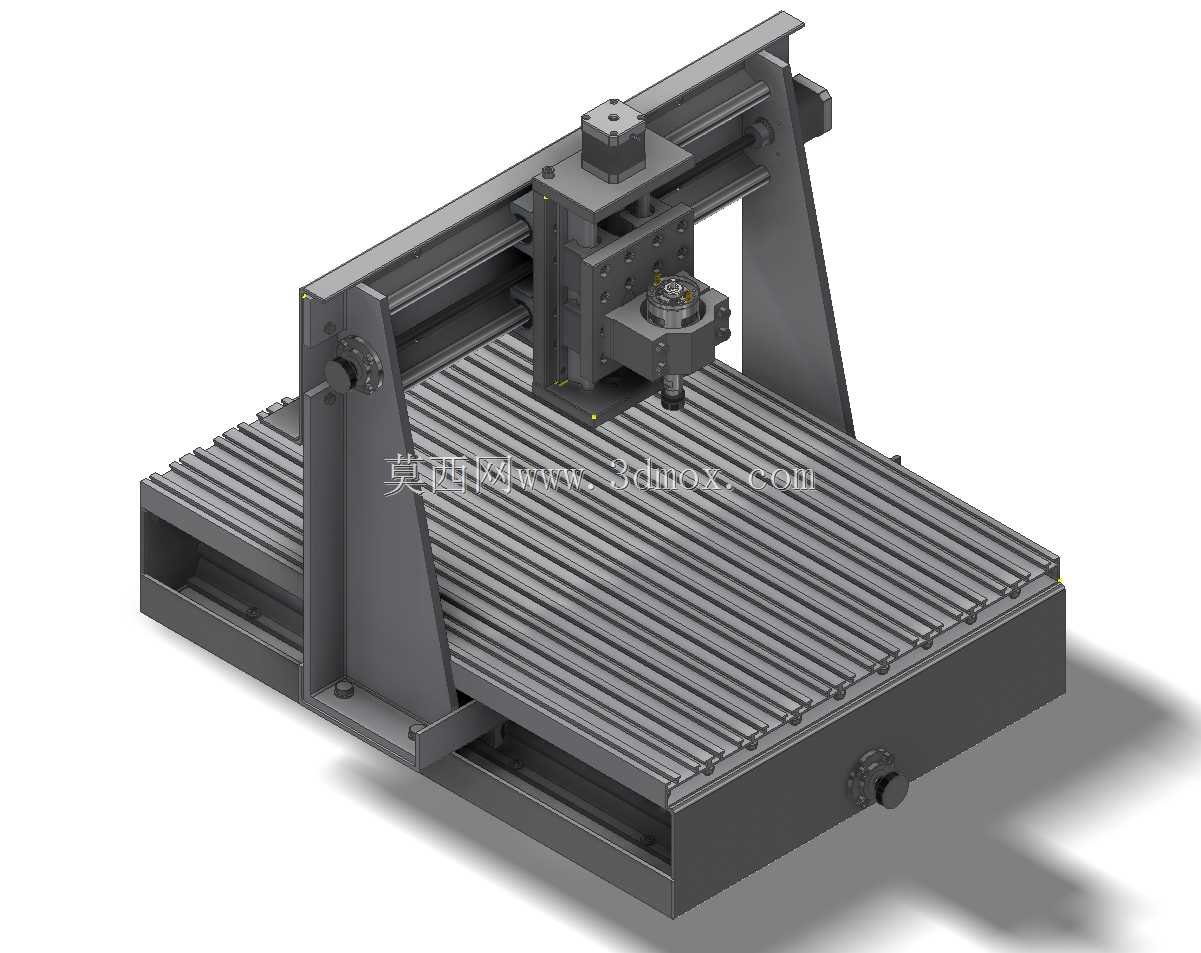

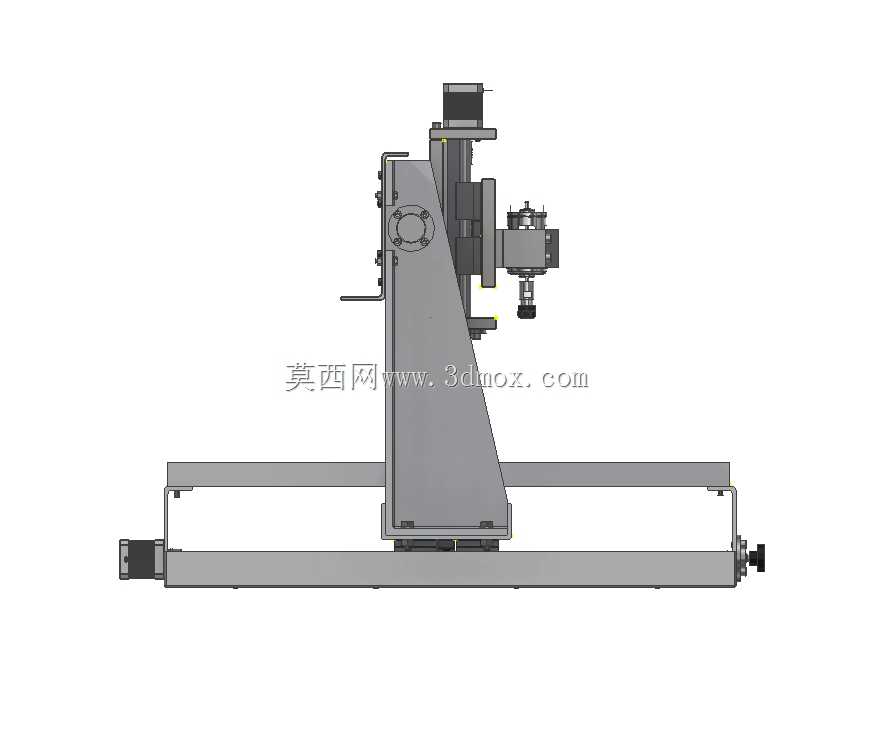

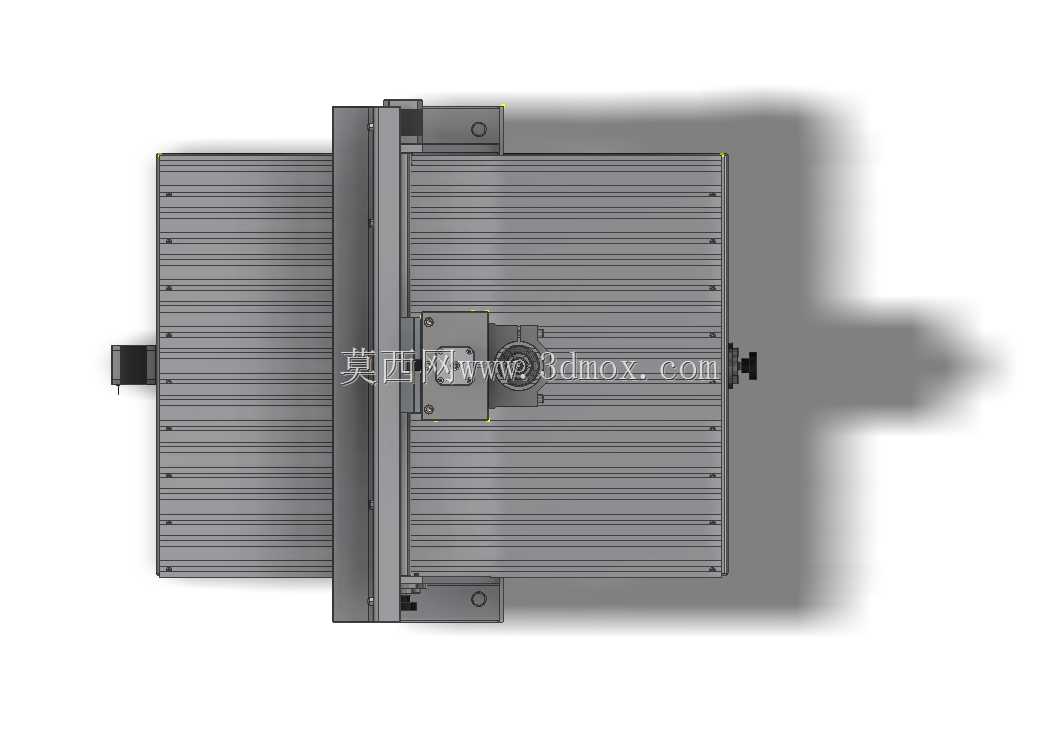

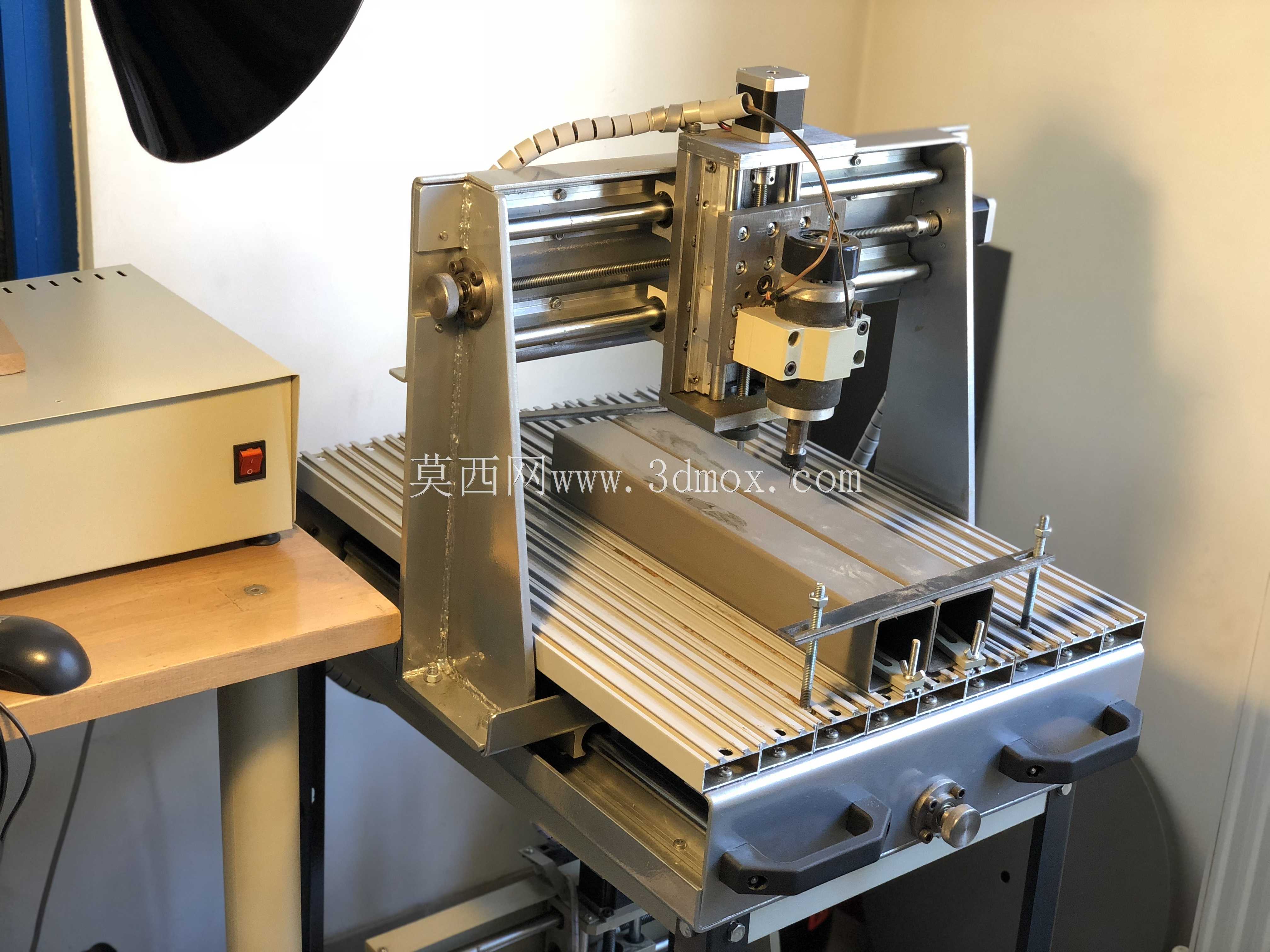

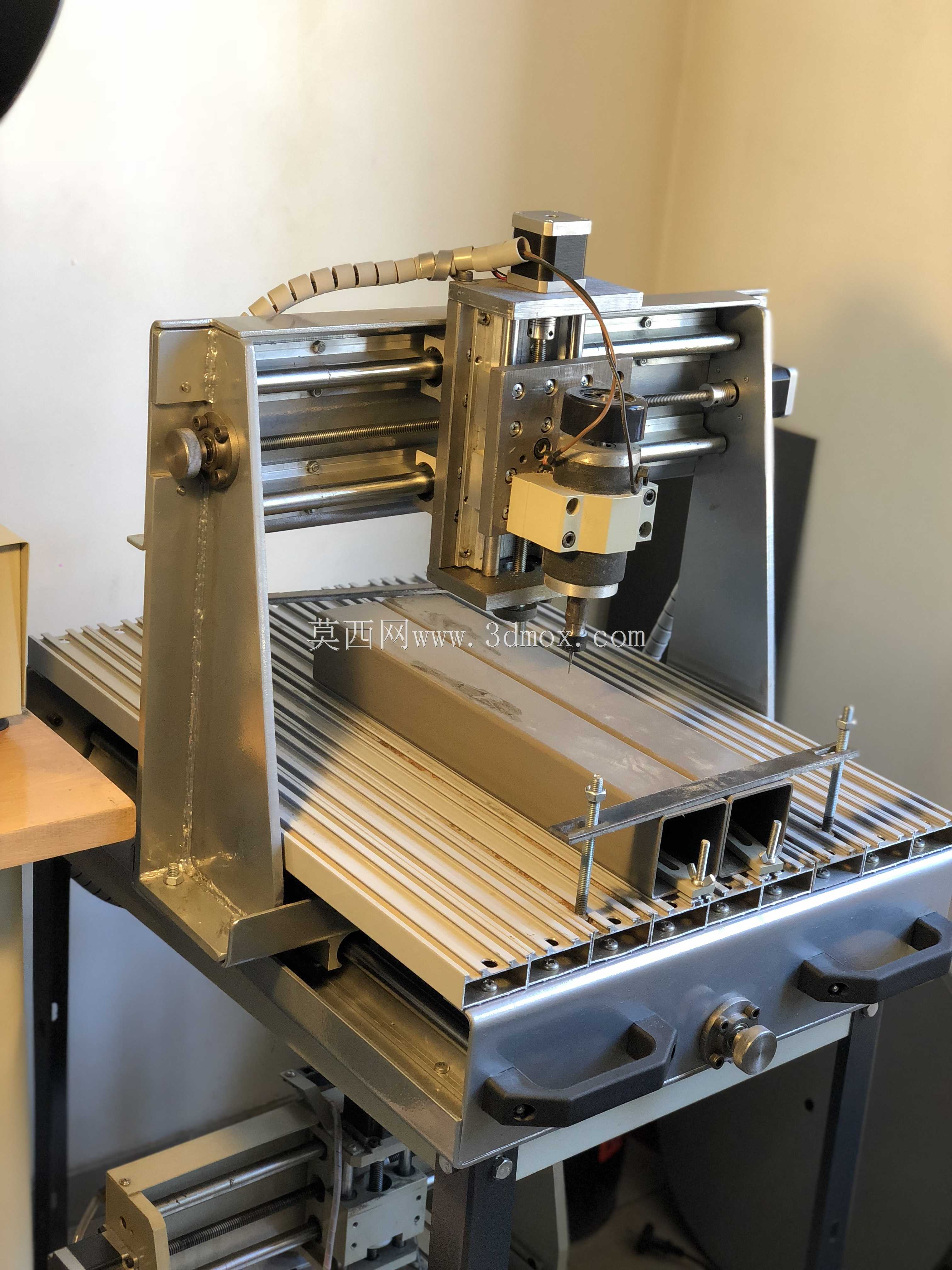

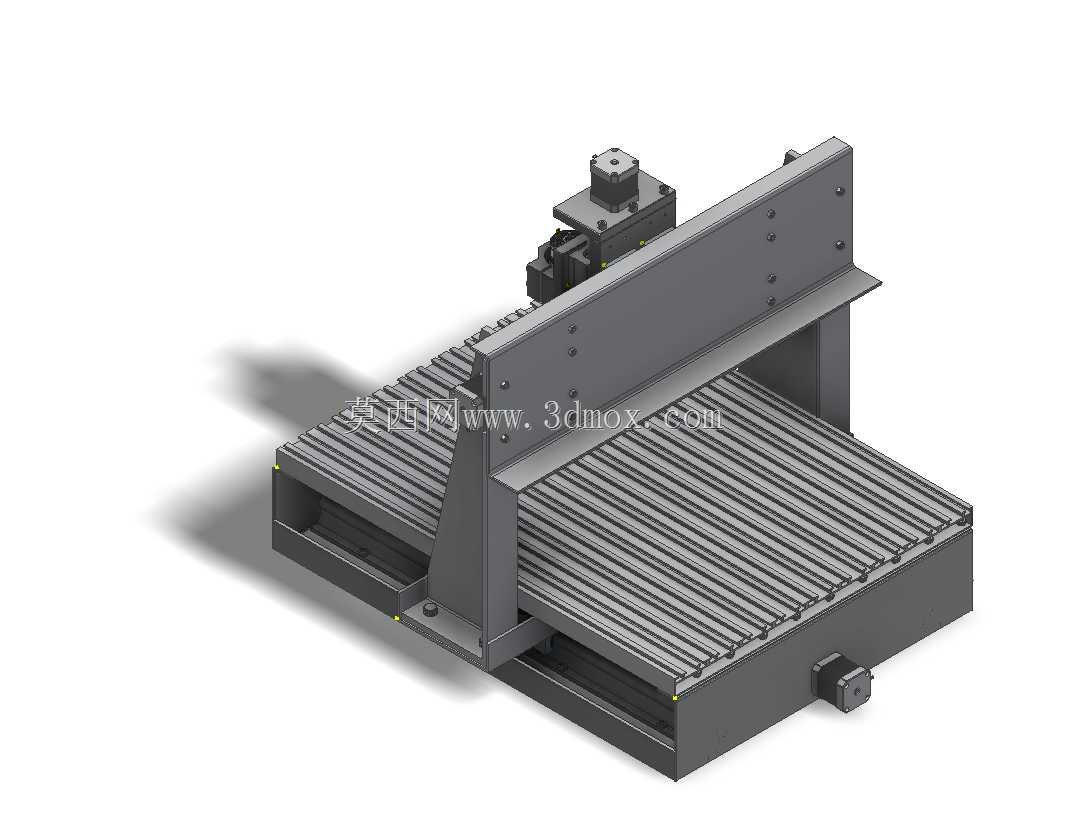

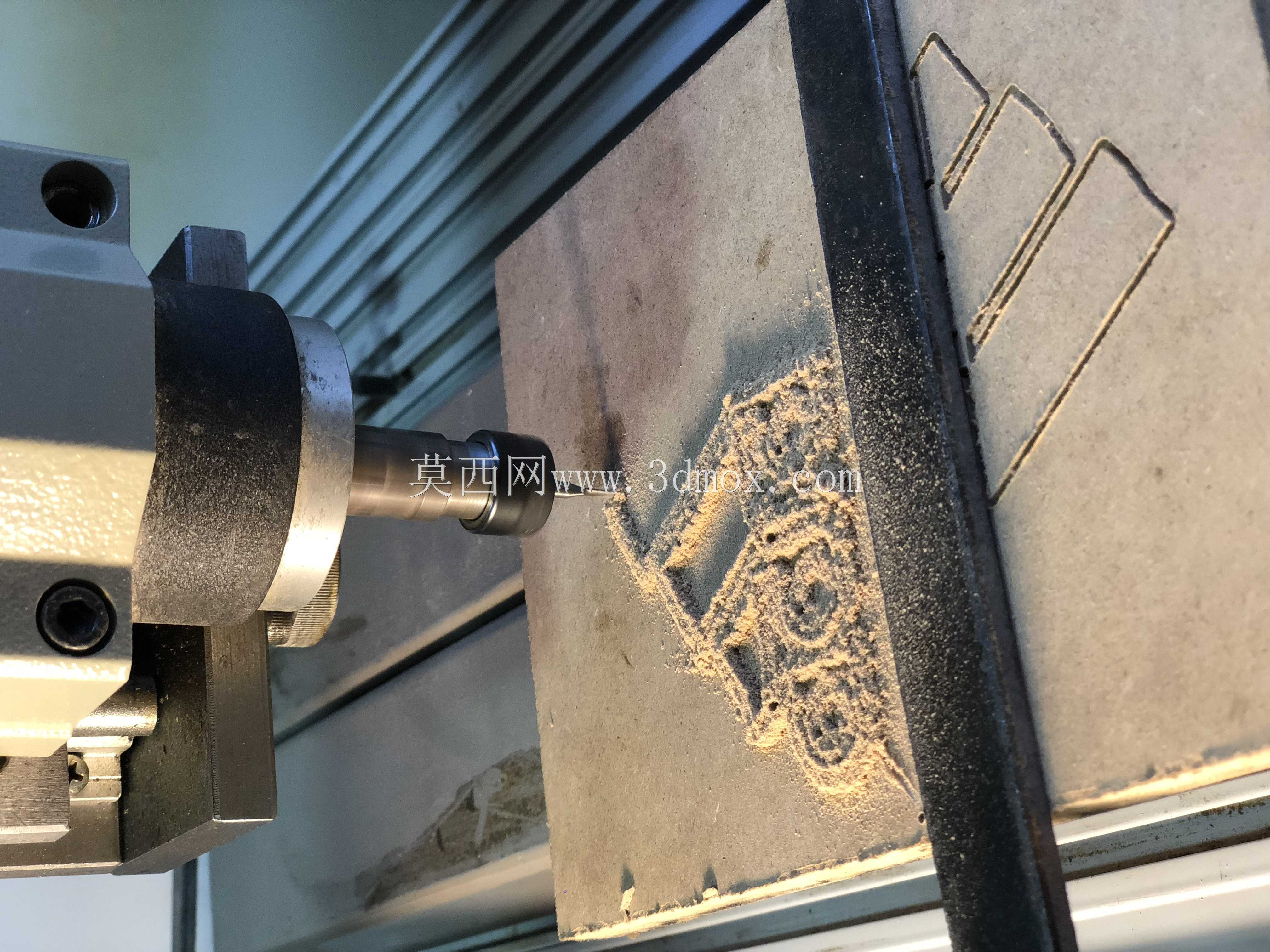

这款小型龙门式数控铣刨设备，主要面向小型加工工坊、个人DIY加工、教学实训场景设计，可适配软金属、工程塑料、硬质木材等多种材质的平面铣削、沟槽刨削、简单轮廓成型加工，能够替代人工完成小尺寸工件的高精度重复加工作业，解决小型加工场景下大型设备占地大、投入成本高、操作门槛高的痛点，既可以用于小批量定制零件的生产加工，也能作为数控加工教学的实操载体，帮助从业者快速掌握多轴联动加工的基础逻辑。设备整体采用龙门式框架结构，两侧立式支撑臂与底部一体式床身刚性连接，有效降低切削作业时的结构震颤，保障加工过程的稳定性；横向移动横梁搭载可垂直升降的主轴安装座，配合床身表面的纵向移动工作台，可实现X、Y、Z三个轴向的独立进给运动，满足不同加工行程的作业需求。工作台表面采用平行T型槽结构设计，可通过配套压块快速装夹不同外形的待加工工件，适配异形件、规则板材、小型块状坯料的固定需求，装夹边界可覆盖常规桌面加工场景下的绝大多数工件尺寸，无需额外定制专用夹具即可完成常规装夹作业。设计过程中优先考虑了小型设备的刚性平衡，在控制整体外形尺寸适配桌面摆放的前提下，对支撑臂、横梁、床身的壁厚和加强筋布局做了针对性优化，既避免整体重量过大不便于挪动，又能保障主轴高速切削时的结构稳定性，减少让刀带来的加工误差。主轴单元采用模块化安装设计，可根据加工需求更换不同功率的切削主轴，适配不同材质的切削参数要求；各轴向的传动结构预留了润滑与维护通道，日常保养时无需大范围拆解结构即可完成润滑脂加注、传动间隙调整等操作，降低后期维护的难度。设备的走线全部采用内置式布局，避免加工过程中切屑、切削液飞溅损坏线路，同时也让整体外形更加整洁，减少外置走线带来的操作干涉风险；床身底部预留了水平调节支脚的安装位，可根据摆放台面的平整度快速调整设备水平，避免放置不平稳带来的加工精度偏差。整体安装边界充分考虑桌面场景的使用需求，占地面积仅相当于普通台式电脑桌的单格区域，无需专门的大型设备安装基础，放置在稳固的水平工作台面上即可通电调试使用，大幅降低了小型加工作业的场地门槛。
