小型桌面级台式数控切割加工设备

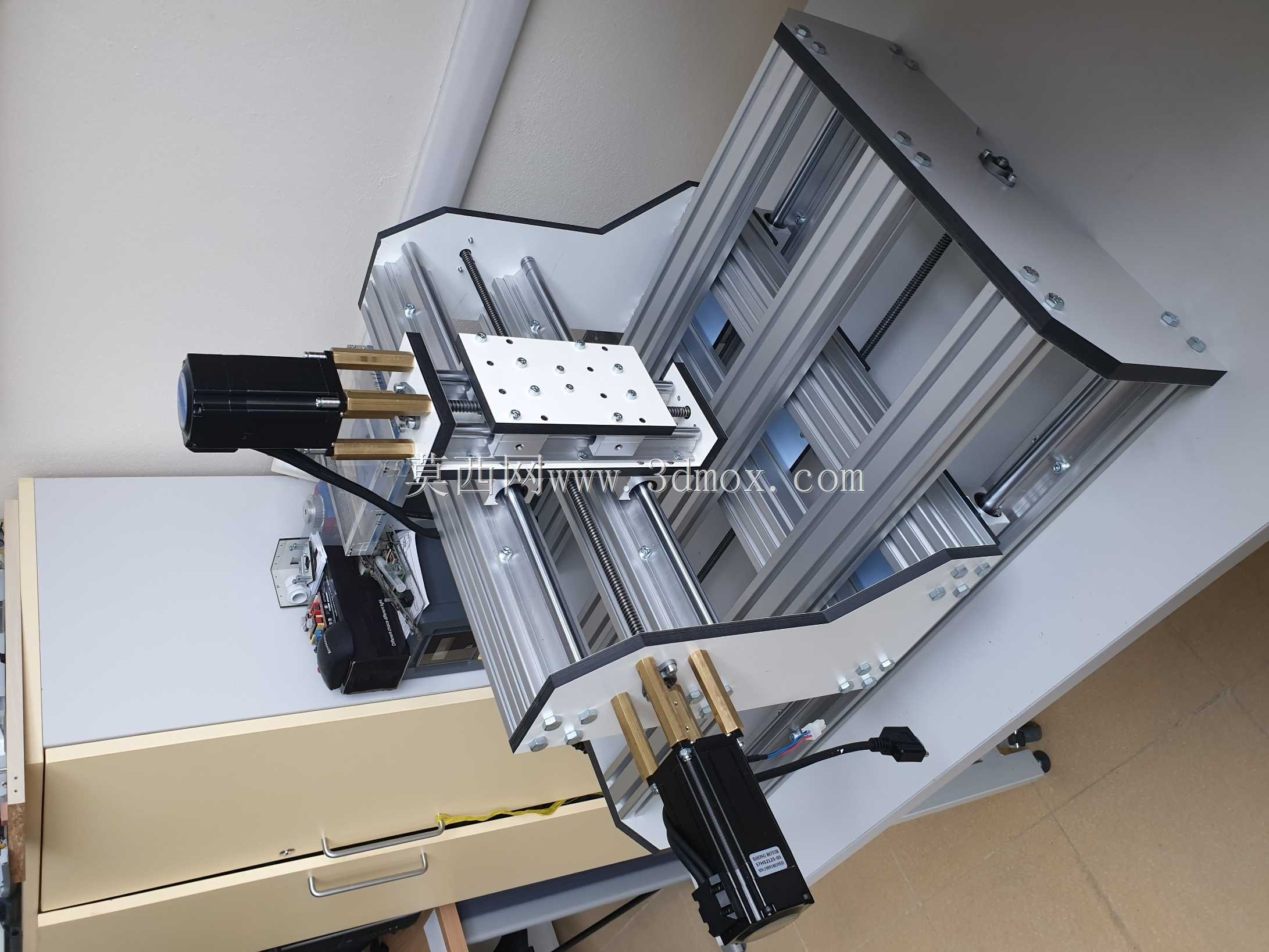

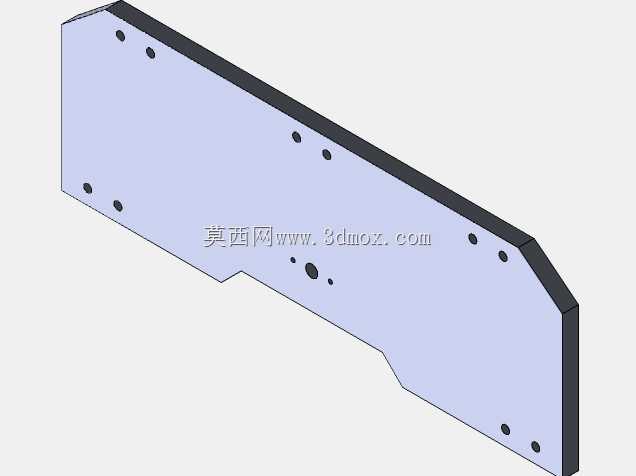

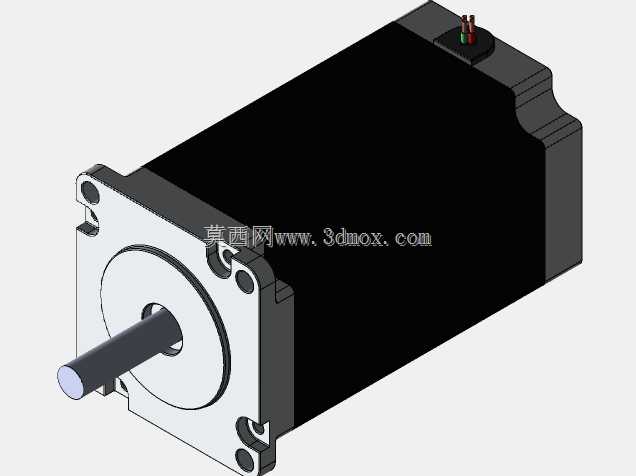

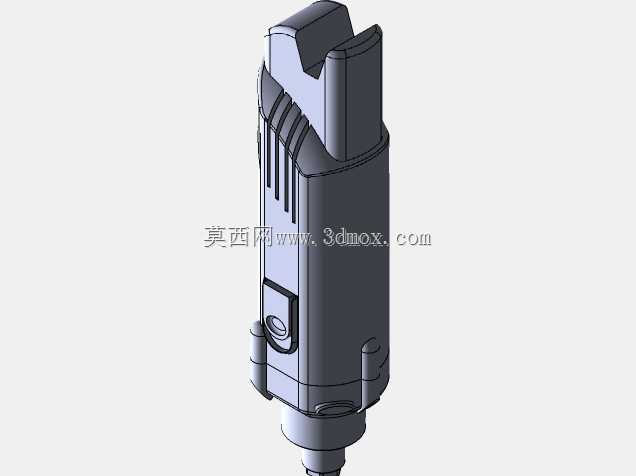

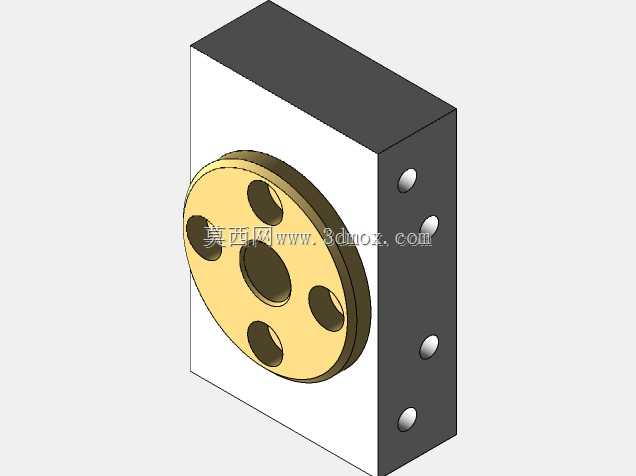

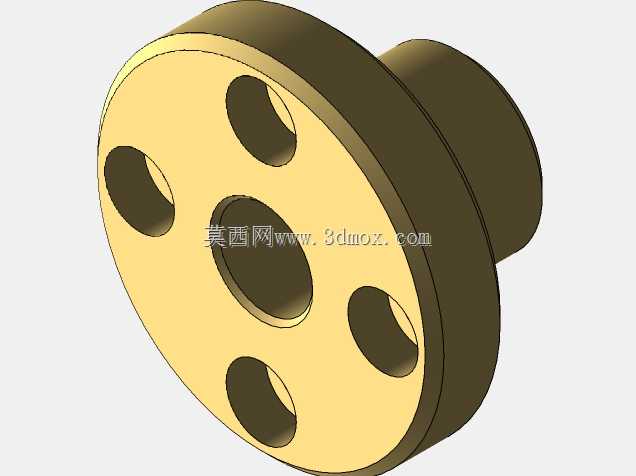

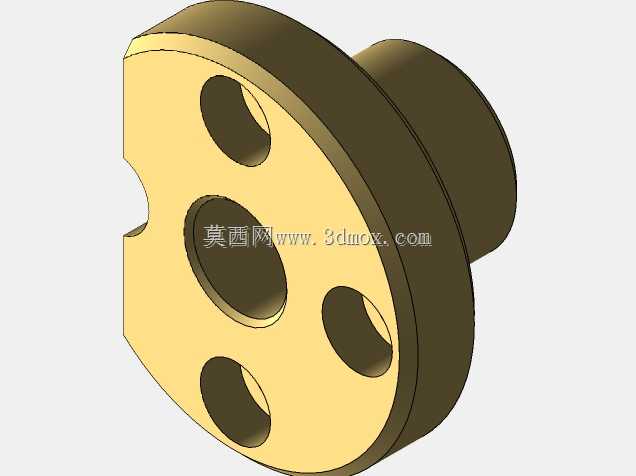

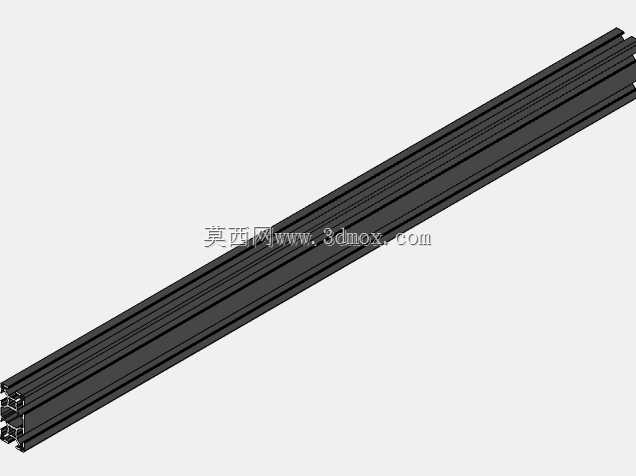

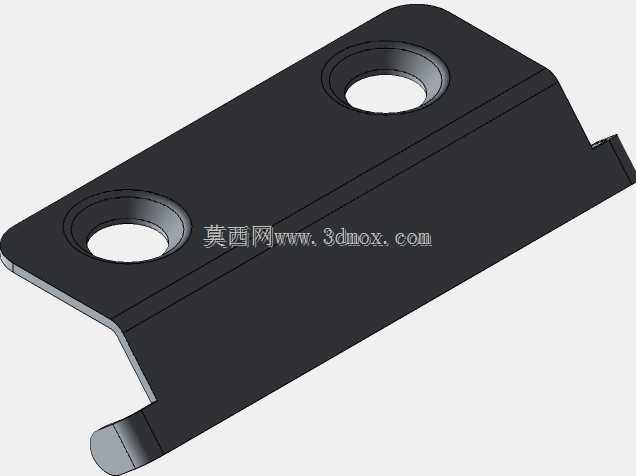

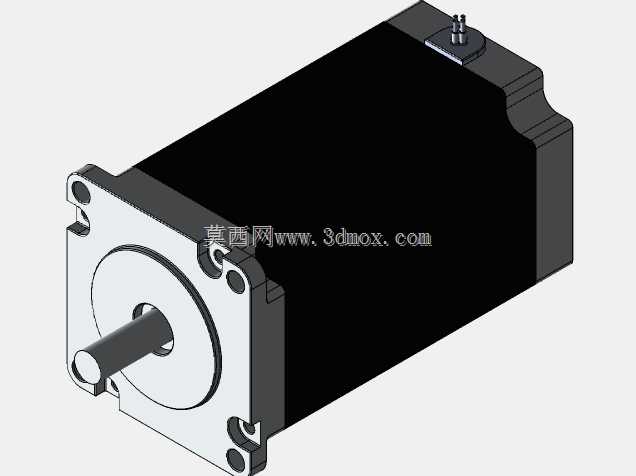

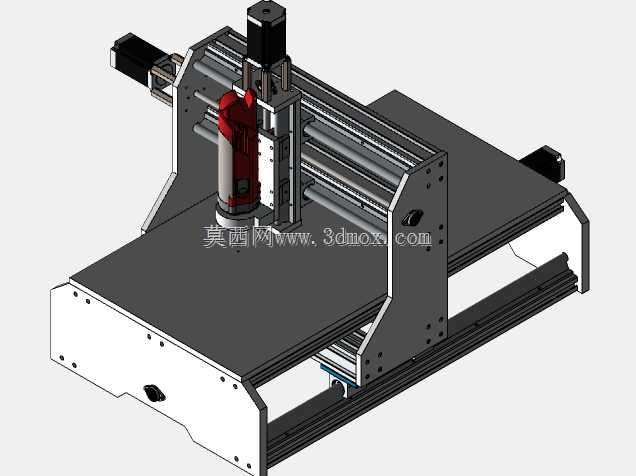

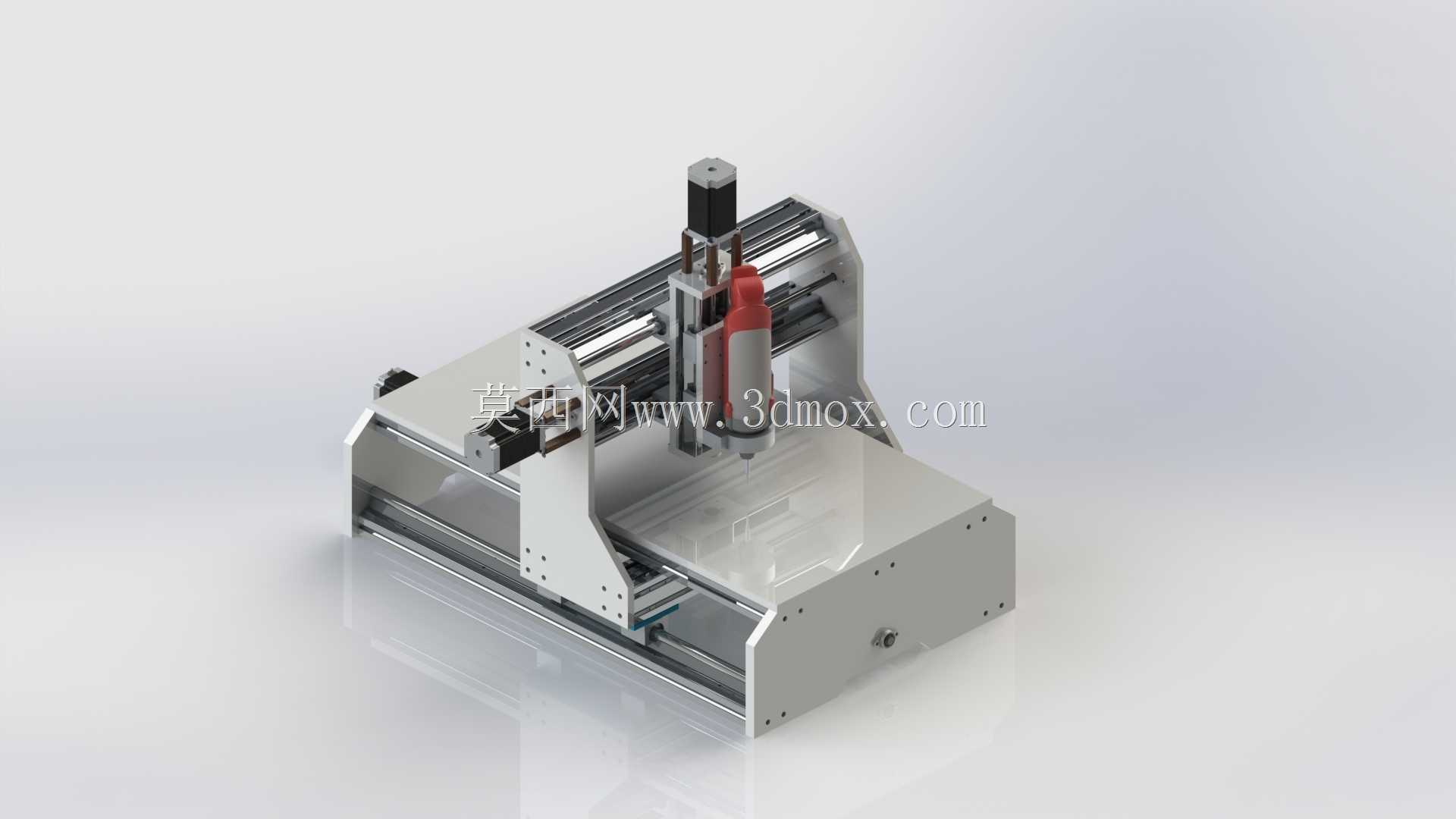

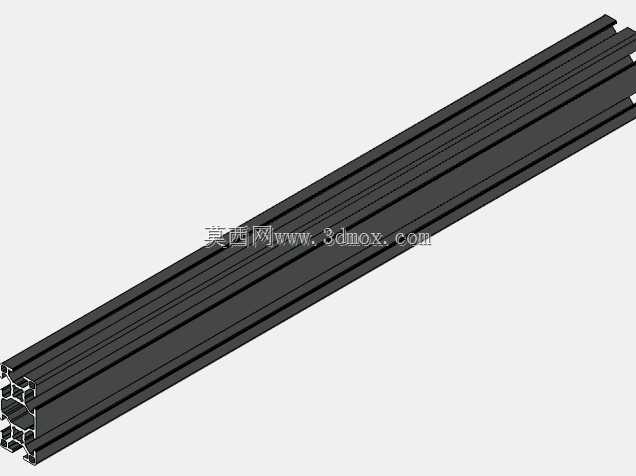

这款小型台式数控加工设备，主要面向个人加工工坊、创客空间、小型精密零件加工场景以及教学实训场景设计，能够满足小尺寸工件的高精度铣削、雕刻、切割加工需求，尤其适配铝型材、高压层压板等常见轻质加工材料的加工作业，可完成平面雕刻、轮廓切割、浅槽铣削、钻孔攻丝等多类常规机加工工序，填补了大型工业机床占地空间大、操作门槛高，无法适配小批量个性化加工需求的市场空白。设备整体采用台式桌面化布局，整体结构紧凑规整，无需额外浇筑安装地基，可直接放置于常规承重工作台面使用，安装边界仅需预留常规桌面操作空间，设备周边预留150mm以上的走线与维护间隙即可完成部署，无需复杂的场地改造。在结构设计思路上，设备主体框架采用国产标准工业铝型材拼接搭建，兼顾结构刚性与组装调试的便捷性，铝型材的模块化槽道设计也方便后期根据加工需求拓展加装夹具、冷却管路、吸尘装置等附属配件。传动系统方面，XY轴采用NEMA23规格3N.m闭环步进电机作为动力输出，搭配梯形丝杠传动副实现进给运动，闭环控制方案可有效避免开环步进电机常见的丢步问题，保障平面加工的走位精度；Z轴采用同规格2N.m闭环步进电机，适配主轴的上下进给动作，可满足不同厚度工件的加工行程需求。主轴部分采用高速电主轴配置，可适配不同规格的铣刀、雕刻刀头，针对铝件切割、板材雕刻等不同作业场景可灵活更换刀具，变速箱部分采用梯形螺钉搭配KUE TR 10X3 C45规格的传动组件，齿轮等级达到100 C45级，传动运行平稳噪音低，可保障长时间连续加工的动力传输稳定性。设备的钣金护罩采用一体化折弯成型设计，既可以阻挡加工过程中产生的切屑飞溅，提升操作安全性，也能规整内部走线与传动部件，提升设备整体的整洁度与耐用性，操作端可搭配常规数控控制系统，操作逻辑贴合通用机加工操作习惯，有基础机加工经验的操作人员经过简单熟悉即可上手操作，无需长时间的专业培训。
