开放式粉末3D打印机框架结构设计

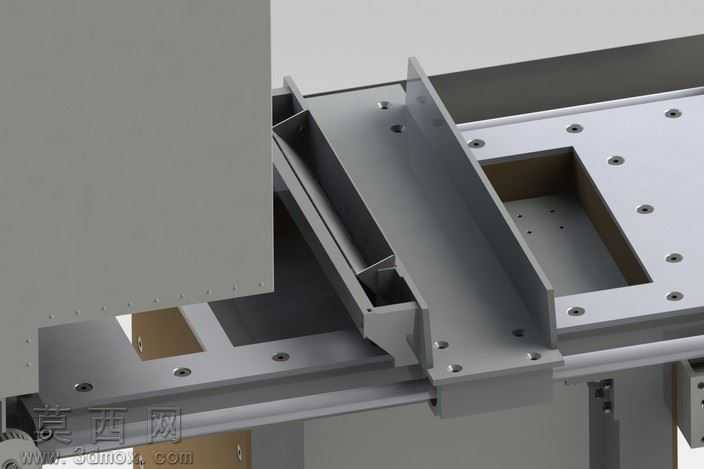

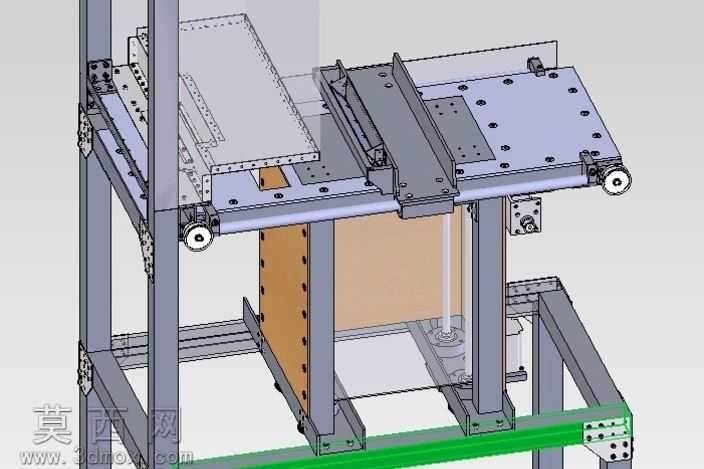

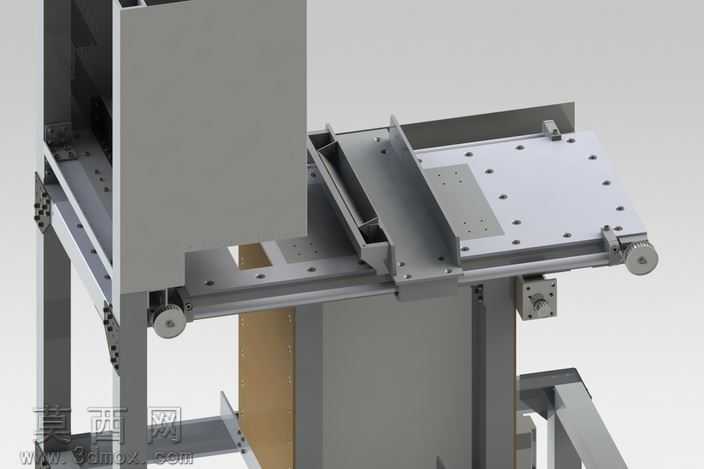

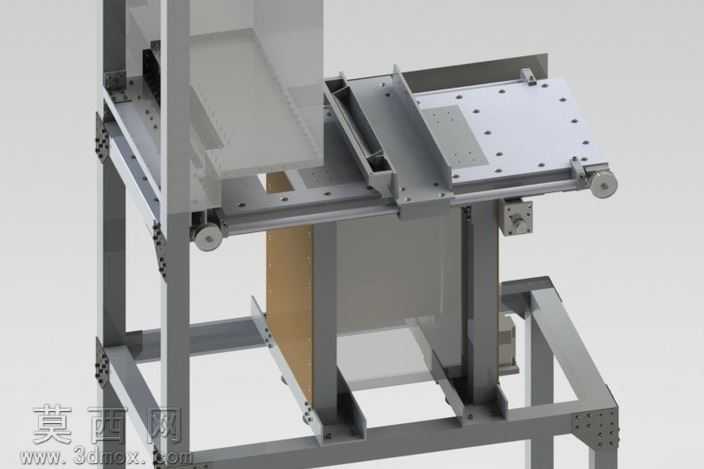

本模型为开放式粉末3D打印机的初代概念结构设计，采用三维建模软件完成全参数化装配设计，所有零部件均按照实际加工工艺要求完成尺寸约束与配合校验，可直观呈现设备的整体布局与运动逻辑。模型整体采用方管焊接式机架作为承载主体，建模过程中对型材的拼接位置、螺栓连接点位做了精准还原，机架底部预留了电控组件与粉料回收仓的安装空间，上层通过线性导轨搭建双轴运动系统，横向传动采用同步带轮结构实现打印头的水平往复移动，纵向导轨负责成型平台的精准位移，所有传动部件的配合间隙、安装基准面都在建模阶段做了干涉检查，确保虚拟装配状态下无运动卡滞问题。材质渲染阶段，对金属机架赋予磨砂碳钢材质，同步带、导轨滑块分别赋予橡胶与抛光金属材质，成型平台采用阳极氧化铝材质表现，半透明护罩部分调整了透光率与折射参数，让整体渲染效果贴近真实工业设备的视觉质感，同时通过半透明效果直观展示内部粉料仓与铺粉机构的布局。设计思路上采用开放式架构，未设置全封闭外罩，便于初代原型机的调试与零部件迭代，铺粉辊组件与粉料落料槽的位置经过多次布局调整，确保铺粉过程中粉末能够均匀覆盖成型平台，Z轴升降机构采用双导轨导向搭配丝杆传动的结构，保障平台升降的重复定位精度，虽然该版本因生产技术迭代未进入实体制造阶段，但整体结构完整呈现了粉末3D打印的核心工作流程，所有运动部件的行程参数、安装位置都经过逻辑校验，可作为粉末类增材制造设备的结构参考原型，帮助设计人员快速理解开放式粉床打印设备的布局逻辑，为后续版本的优化迭代提供基础结构参考。
