龙门式数控运动机架铝型材结构设计

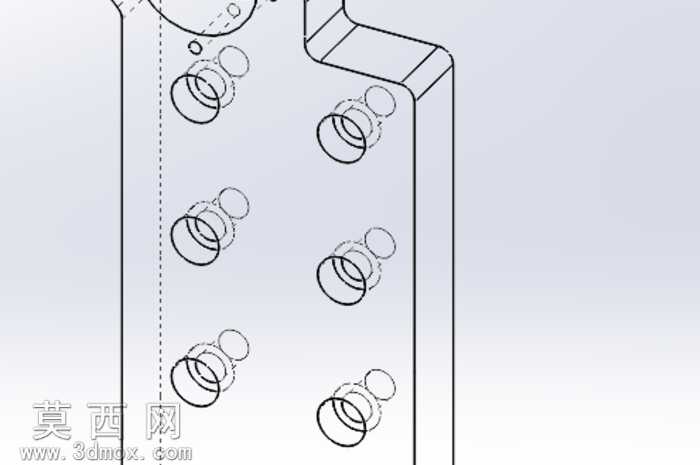

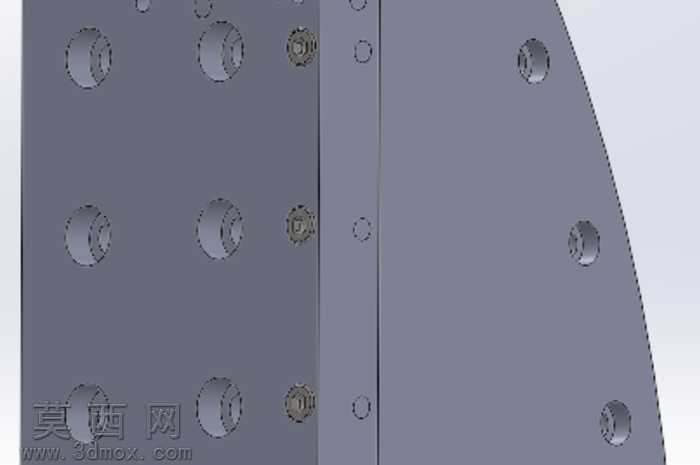

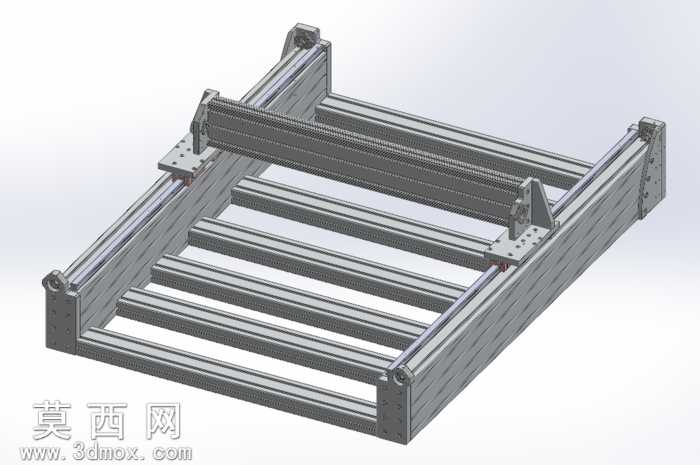

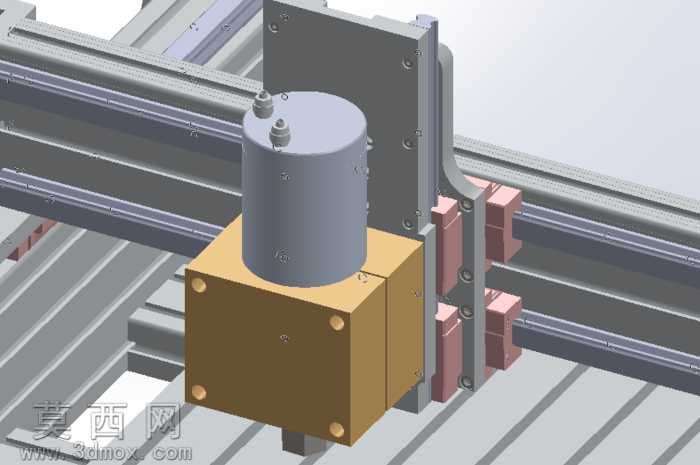

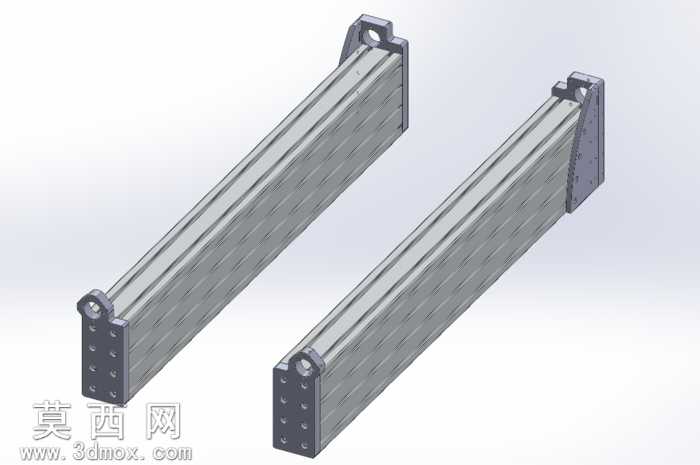

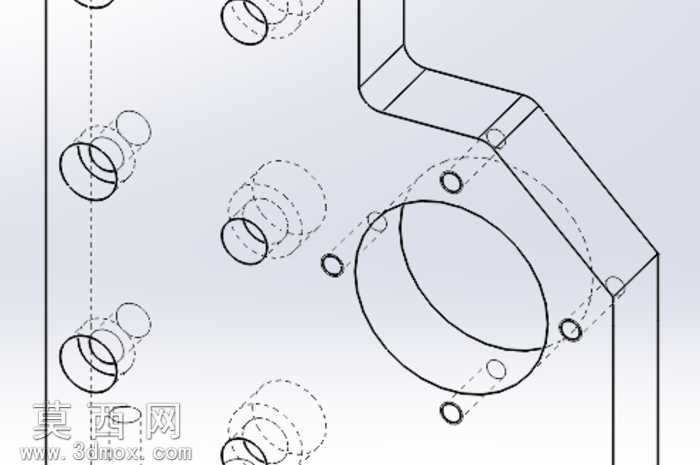

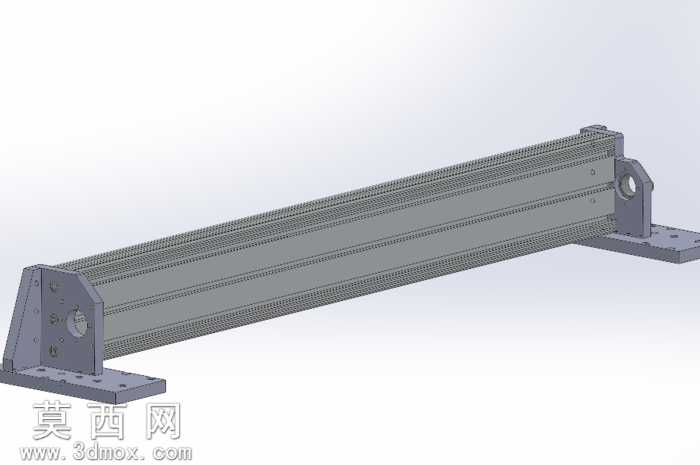

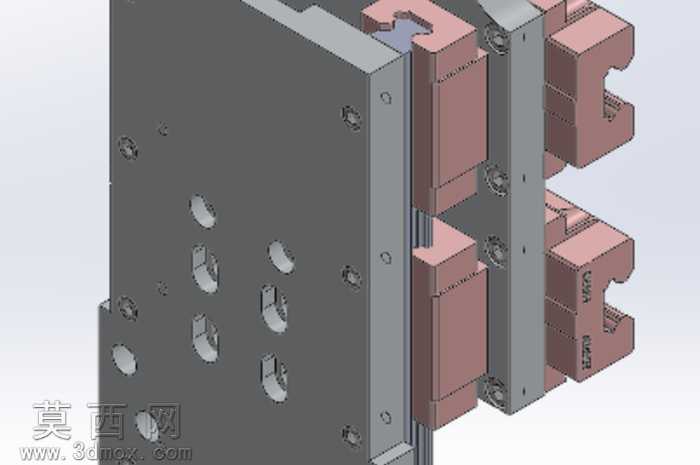

本作品为龙门式数控运动平台的机架结构三维建模成果，整体采用工业铝型材作为主体搭建材料，在三维建模过程中严格遵循铝型材的标准截面参数进行零件绘制，对每一根型材的长度、安装孔位、端面对接角度都做了精准的参数化约束，确保后续装配环节无干涉错位问题。建模阶段先完成基础型材库的调用与适配，针对龙门横梁与两侧纵向导轨的安装配合面做了公差预留设计，将滑动座的安装基准面与型材槽道的定位尺寸做了关联约束，保证运动部件的安装精度符合数控设备的运行要求。结构设计上采用矩形底框加双侧纵向支撑立柱搭配横向移动龙门梁的经典布局，底框部分采用多根横向铝型材做等距排布加固，既提升了整体机架的抗形变能力，又控制了整体重量，避免机架过重带来的运输与安装负担。两侧纵向导轨的安装位做了沉头孔的细节建模，模拟真实螺栓连接的装配效果，龙门横梁上预留了传动组件与滑动模组的安装空间，对丝杠安装座、导轨固定块的连接结构做了拆分式建模，清晰呈现每个零件的装配逻辑与位置关系。材质渲染阶段为铝型材部件赋予了磨砂阳极氧化银的金属材质，对连接角件、安装螺栓等标准件赋予了镀锌钢的材质效果，通过光影调整突出型材的槽道结构与零件间的装配层次，让整体模型的视觉呈现贴近真实设备的质感。设计思路围绕开源数控设备的易搭建、易改装核心需求展开，所有安装孔位均采用标准间距设计，兼容市面上主流的直线导轨、传动丝杠、滑动模组等通用配件，降低用户自行复刻搭建的配件采购难度，同时预留了足够的改装拓展空间，方便用户根据自身加工需求调整横梁高度、底框尺寸等参数，适配不同的加工行程要求。建模过程中对所有活动部件的运动行程做了模拟校验，确认龙门横梁在纵向全行程移动、滑动座在横向全行程移动时均不会与机架主体产生碰撞干涉，保证结构设计的合理性与可行性。
