小型平皮带物料输送设备结构设计

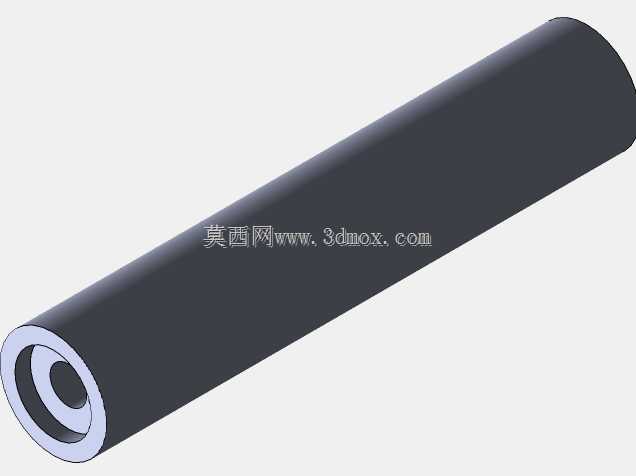

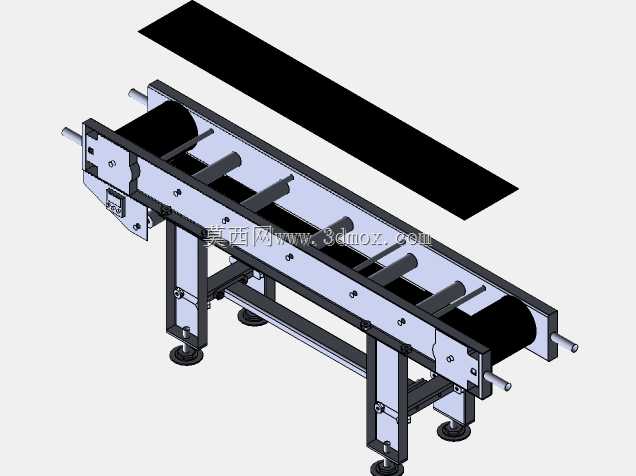

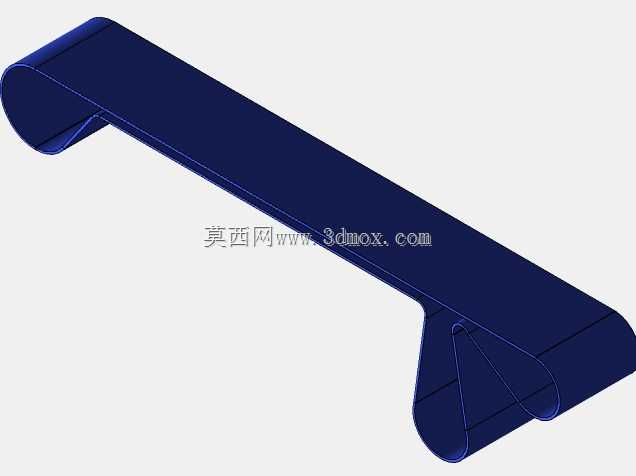

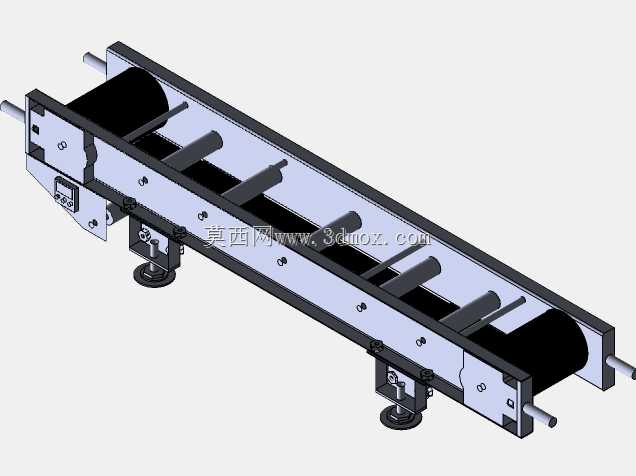

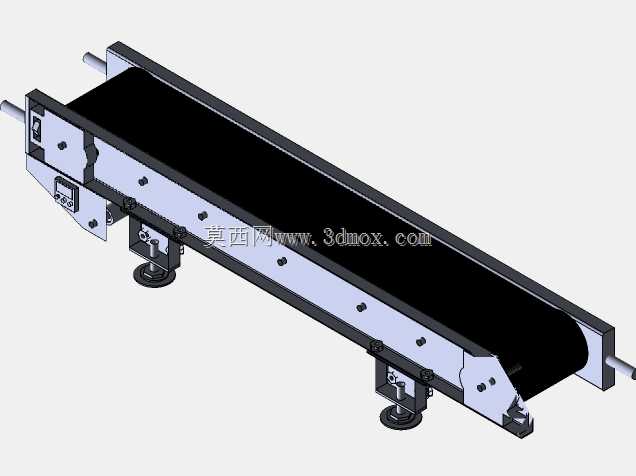

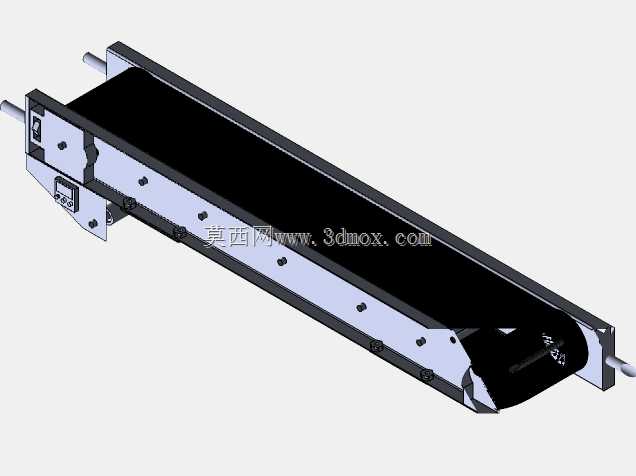

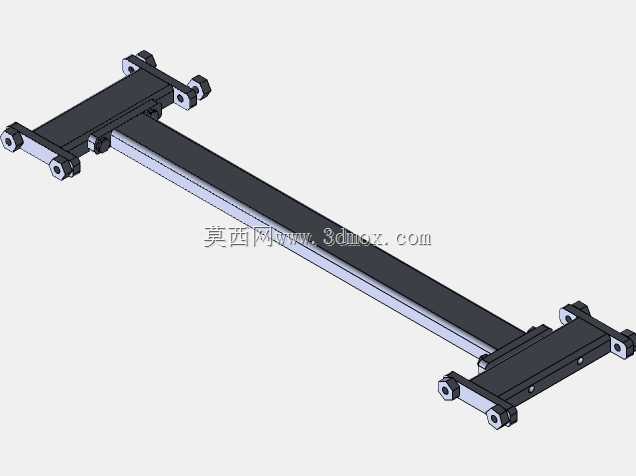

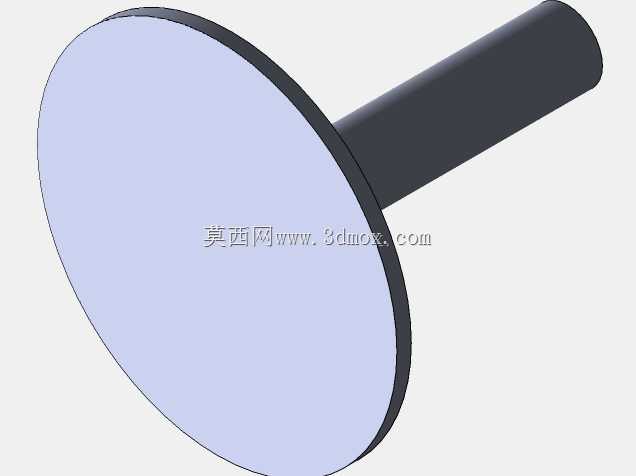

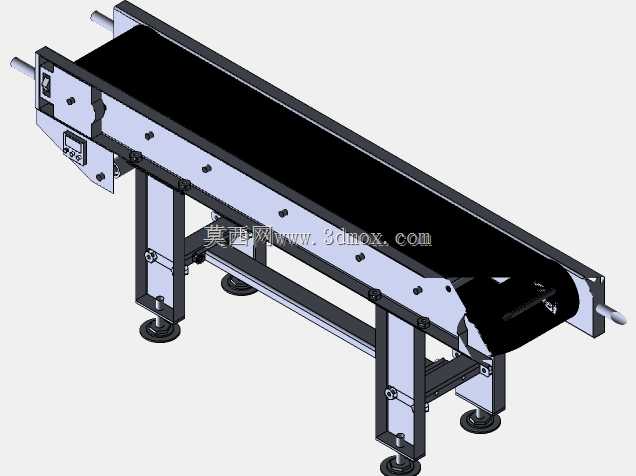

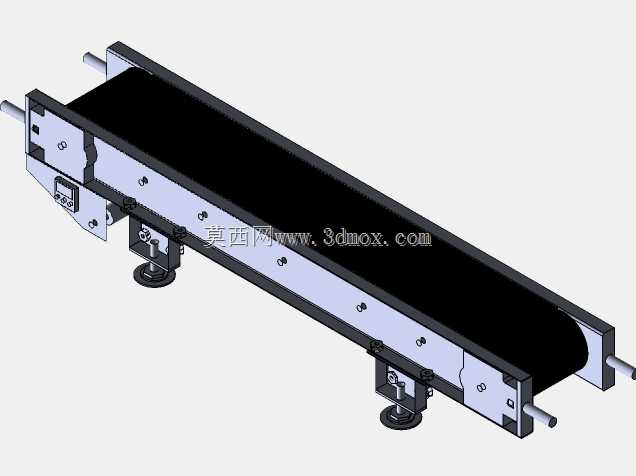

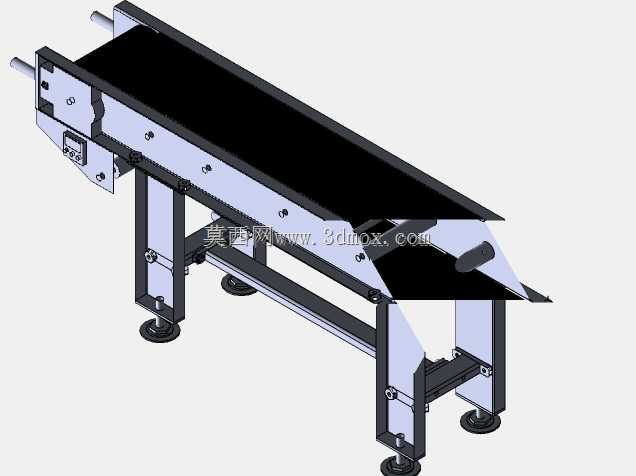

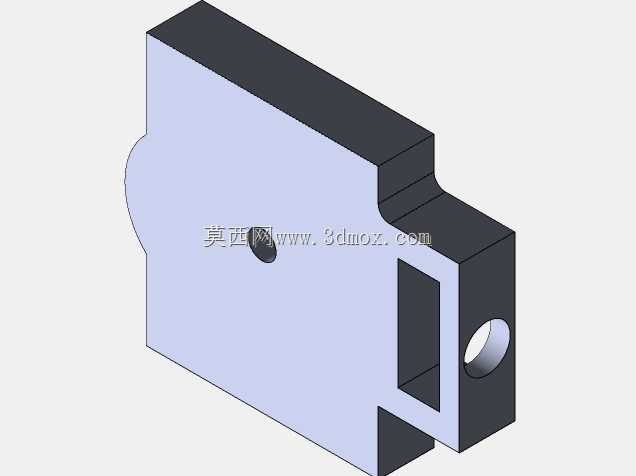

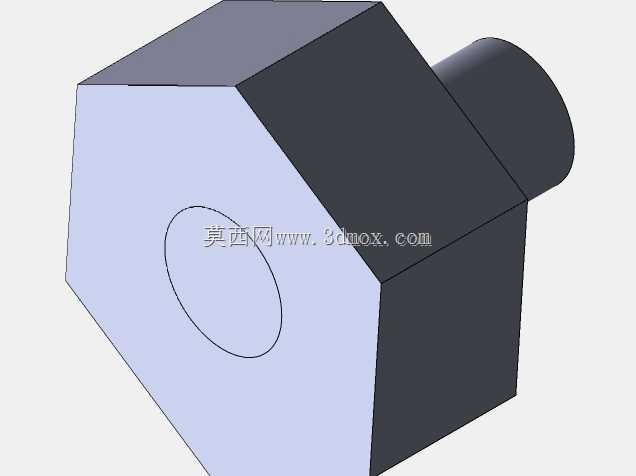

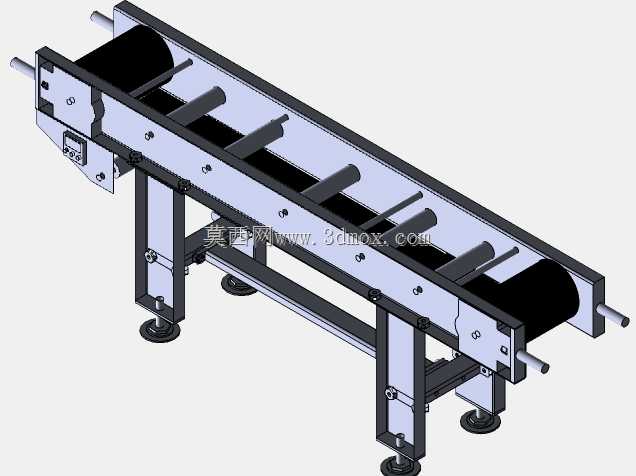

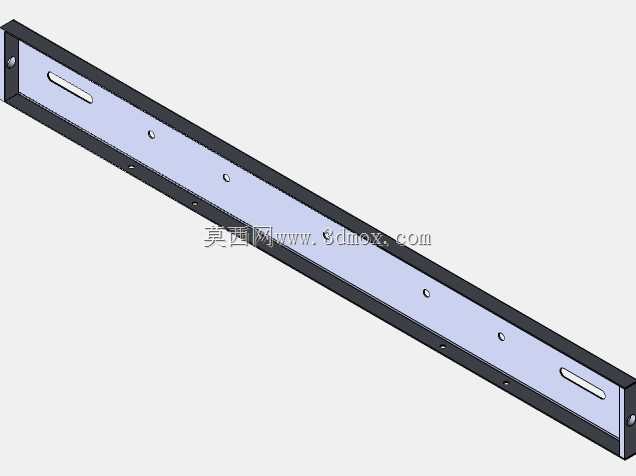

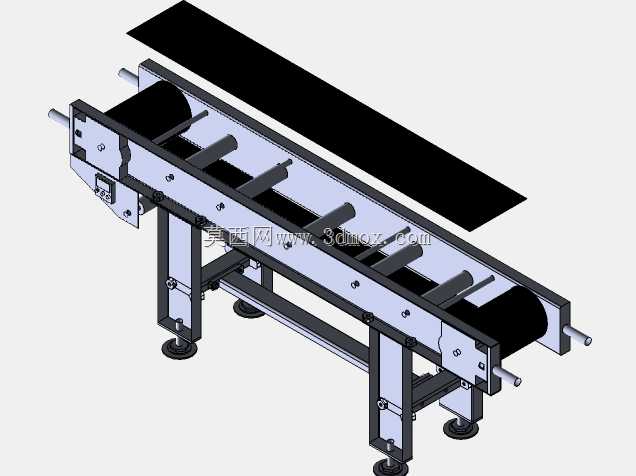

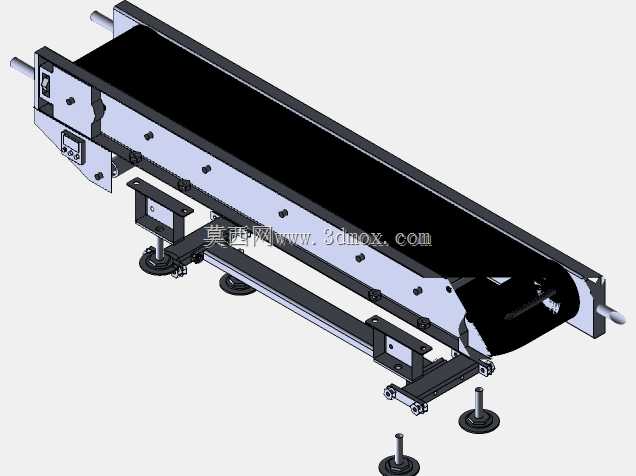

这款小型平皮带输送设备主要面向轻工制造、电子装配、食品包装等行业的短距离物料转运场景，可衔接上下游加工工位完成工件的连续传递，适配重量较轻的规整零部件、包装件的水平输送需求，能够嵌入紧凑的生产线布局中，替代人工搬运提升工位间流转效率。设备主体采用框架式结构设计，两侧侧板作为核心承载基体，集成了辊筒安装位、张紧调节结构与支撑脚连接位，整体结构紧凑无冗余外凸部件，可适配狭窄的车间安装空间。设备两端配置主动与从动辊筒，辊筒采用光面圆柱结构，与平皮带内表面充分接触保证传动摩擦力，避免输送过程中出现皮带打滑、跑偏的问题；中段均匀布置多组托辊，托辊沿输送方向等距排布，承托皮带上方的物料重量，避免皮带受载后出现下凹变形，保证输送面的平整度，防止物料在输送过程中出现偏移、滑落。设备底部配置可调节支撑脚，支撑脚带有螺纹调节结构与圆形防滑底盘，可根据现场安装地面的平整度调整各支撑点高度，保证设备整体处于水平状态，同时可在一定范围内调整输送面的整体高度，适配不同高度的上下游设备衔接需求，无需额外制作转接支架。张紧机构集成在从动辊筒的安装端，通过调节螺栓可调整从动辊筒的轴向位置，改变皮带的张紧程度，既可以补偿皮带长期使用产生的拉伸变形，也能在安装维护时快速拆装皮带，降低日常运维的操作难度。侧板上预留的传感器安装位可按需加装光电检测元件，实现物料到位检测、计数、启停联动等自动化功能，可直接接入生产线的控制系统，无需额外改制结构。设备整体外形呈长条形窄幅设计，安装边界清晰，两侧无突出的驱动部件，可并排布置多台组成多通道输送线，也可单台使用完成单工位的物料传递，适配多样化的生产线布局需求，框架采用标准化型材拼接结构，零部件通用性强，后期更换易损件无需定制特殊配件，可有效降低设备的全生命周期使用成本。
