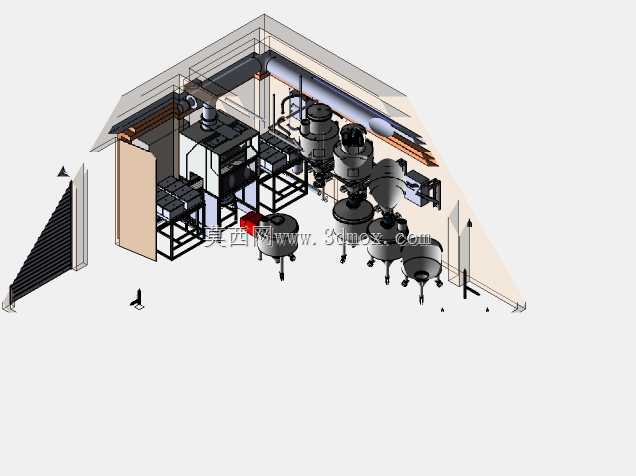

带湿式除尘的筛分至筒仓气力输送系统

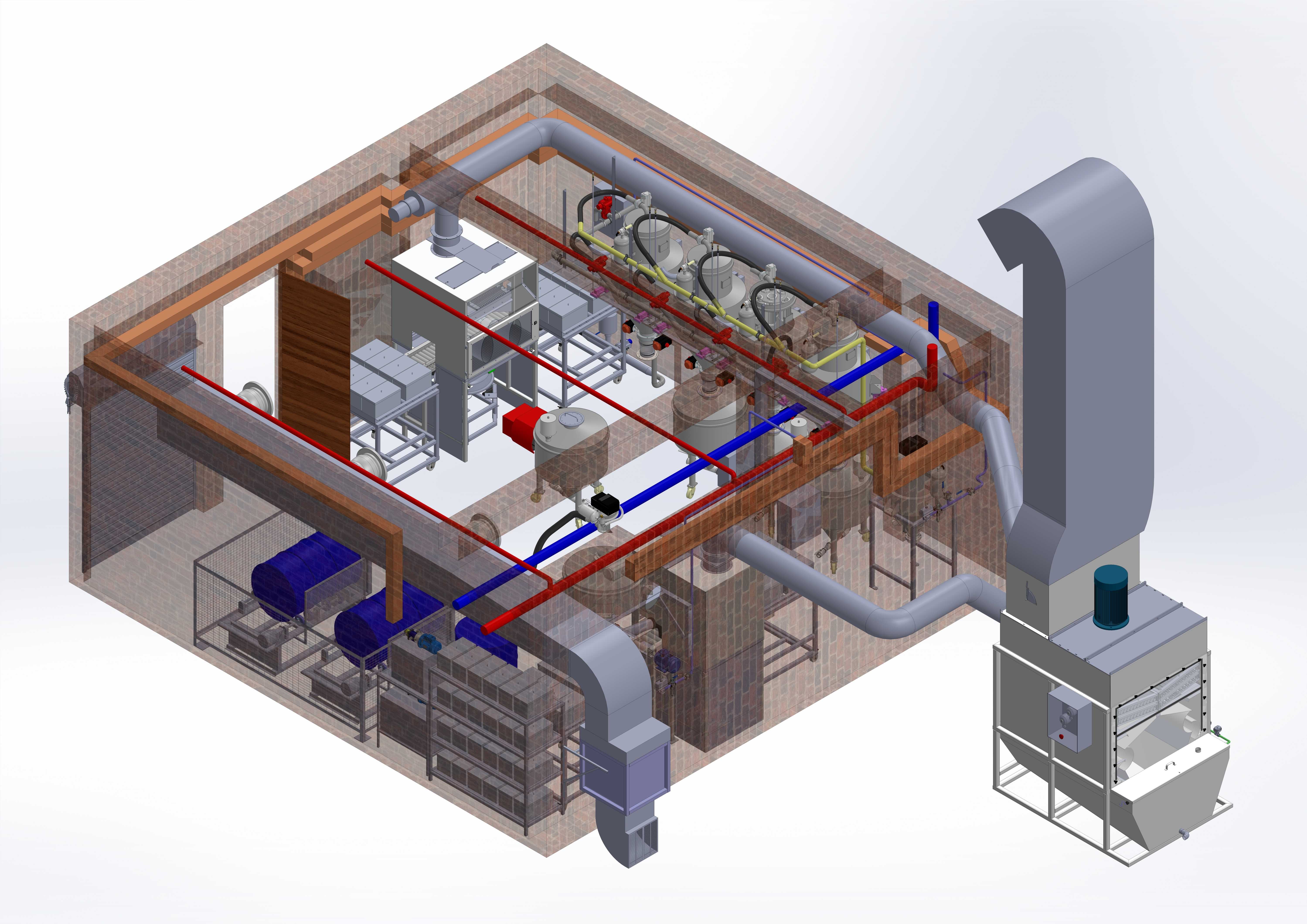

该套气力输送系统主要应用于粉体加工生产场景，衔接筛分工序与储料工序，解决筛分后粉体物料密闭转运、无外溢输送的生产需求，常见于精细化工、食品粉料加工、非金属矿粉制备等对粉尘管控有严格要求的生产车间，可在筛分设备完成物料粒度分级后，将合格粉体通过密闭气路稳定输送至远端储料筒仓，全程避免粉体泄漏造成的物料损耗与车间粉尘污染。设备末端集成湿式除尘单元，可对输送过程中携带粉尘的尾气进行水洗净化处理，排出符合环保要求的洁净空气，同时捕集的粉料可回流至输送回路，减少物料浪费。整套系统采用正压稀相气力输送的设计思路，根据粉体物料的堆积密度、安息角、输送距离匹配合理的气流风速与管路压损，管路布局沿车间建筑梁柱走向排布，红色主输送管路承担物料输送功能，蓝色辅助气路承担补气、防堵功能，弯头位置采用大曲率半径设计降低物料对管壁的冲刷磨损，同时在易堵管段设置补风通气点，避免粉体在管路内沉积堵料。系统整体安装边界适配常规工业车间层高，筛分端进料接口匹配常见筛分设备的出料口尺寸，筒仓端出料接口适配储料仓顶部进料口位置，湿式除尘单元布置在筒仓侧方地面位置，预留足够的设备检修操作空间，管路支架采用落地与壁挂结合的固定方式，减少对车间地面通行空间的占用。设计过程中充分考虑车间现有设备的布局衔接，无需对原有筛分设备、储料筒仓进行大规模改造即可完成对接安装，输送过程全程密闭无粉尘外溢，配套的湿式除尘单元相比传统布袋除尘更适合处理湿性、粘性粉体的尾气净化，避免滤袋糊袋造成的除尘效率下降问题，整套系统运行时可根据前端筛分设备的出料量动态调整气流参数，保证不同产能下的输送稳定性，同时管路设置观察检修段，方便日常运维时排查管路内部磨损与物料沉积情况，降低后期维护成本。
