集成式工业电气控制模组结构设计

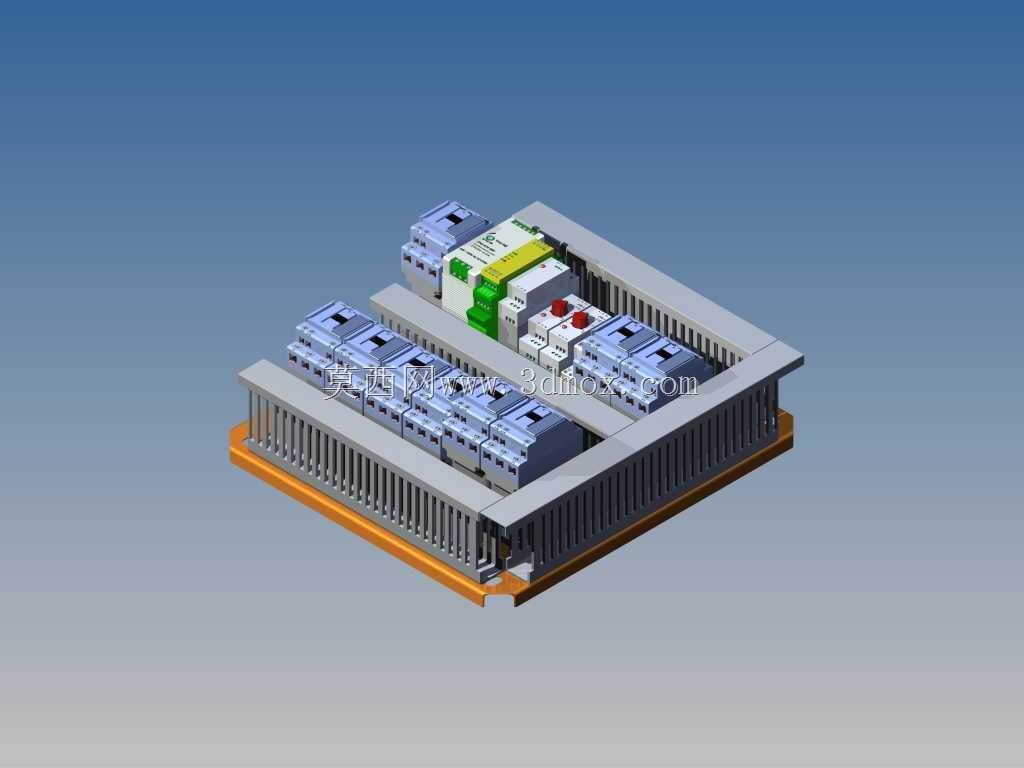

这款集成式电气控制模组主要面向工业生产现场的设备端配电与控制场景，可直接配套各类自动化生产单机、小型工位加工设备、辅助生产装置使用，承担设备端的电源分断、回路保护、负载通断控制、运行状态信号采集的核心作用，替代传统零散排布的电控元件安装方式，大幅缩减现场电控装配的布线与调试周期。模组整体采用下沉式槽型安装基座设计，基座侧边预留标准DIN导轨安装卡槽，可直接固定在设备电控仓内的标准安装梁上，整体外轮廓方正紧凑，安装边界预留充足的接线操作空间，侧边散热槽沿基座长度方向通长布置，可在元件满载运行时形成自然对流风道，避免密闭空间内热量堆积导致的元件误动作或寿命衰减。设计阶段充分考虑工业现场的元件排布规范，主进线回路元件布置在模组靠近进线口的一侧，大线径接线端子预留足够的线缆弯折空间，出线回路元件沿导轨依次排布，每个回路对应独立的标识安装位，方便后期运维时快速定位故障回路。模组内集成的元件包含主电源隔离开关、带过载保护的断路器、带状态指示的控制继电器、急停扩展触点模块，所有元件之间采用预制汇流排连接，替代传统零散飞线，既降低了接线错误概率，也提升了大电流回路的载流稳定性，汇流排外部加装绝缘防护挡板，避免运维操作时误触带电部位引发安全事故。基座底部预留扎带固定位与走线槽安装空间，外部接入的控制线与动力线可沿基座底部规整排布，不同电压等级的线路通过内置分隔筋实现物理隔离，避免强电回路对弱电控制信号产生电磁干扰。模组整体安装尺寸适配多数小型工业设备的电控仓预留空间，无需对原有设备仓体进行额外改造即可直接替换原有零散电控组件，安装时仅需固定基座导轨卡扣、接入主进线电源与对应负载出线即可完成装配，相比传统散件装配模式可减少六成以上的现场接线工作量，同时元件排布经过载流温升校验，各元件之间预留足够的散热间隙，即使在夏季高温车间环境下连续满载运行，也能保证各保护元件的动作参数稳定，不会出现因温升过高导致的保护阈值偏移问题。
