户外落地式双门电气控制柜结构设计

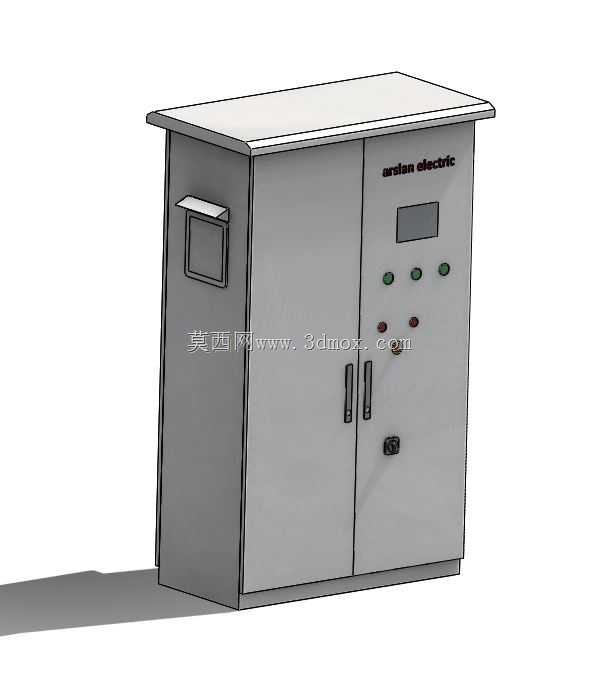

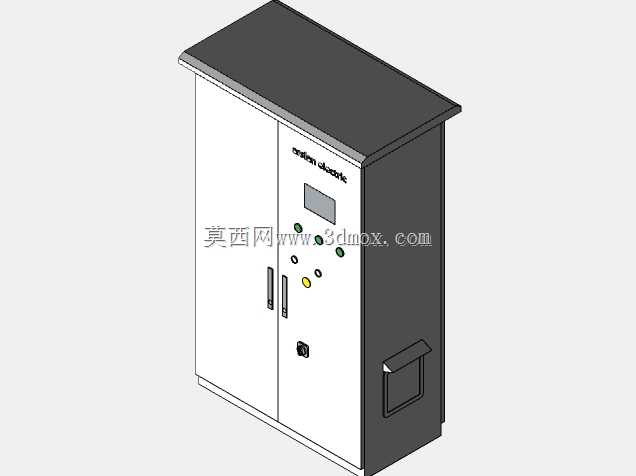

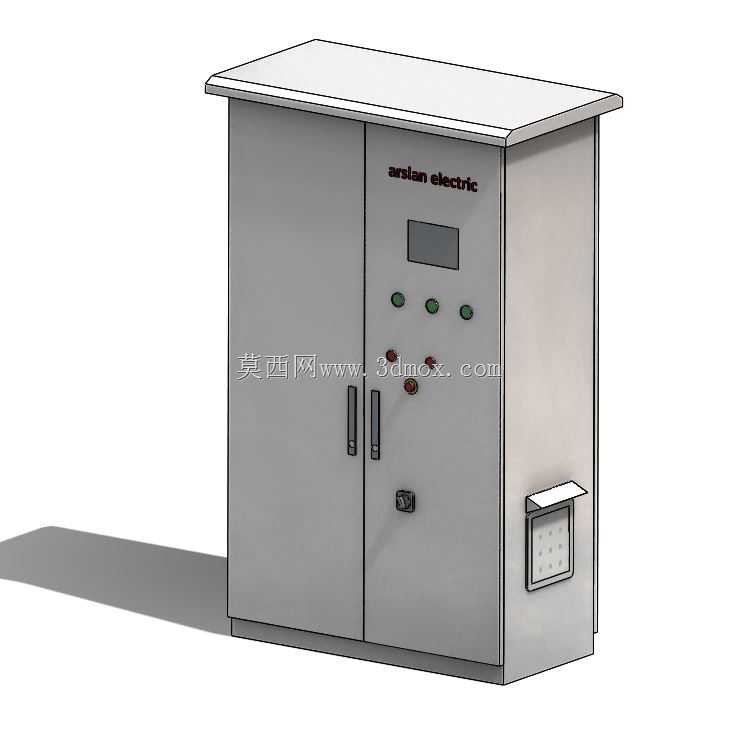

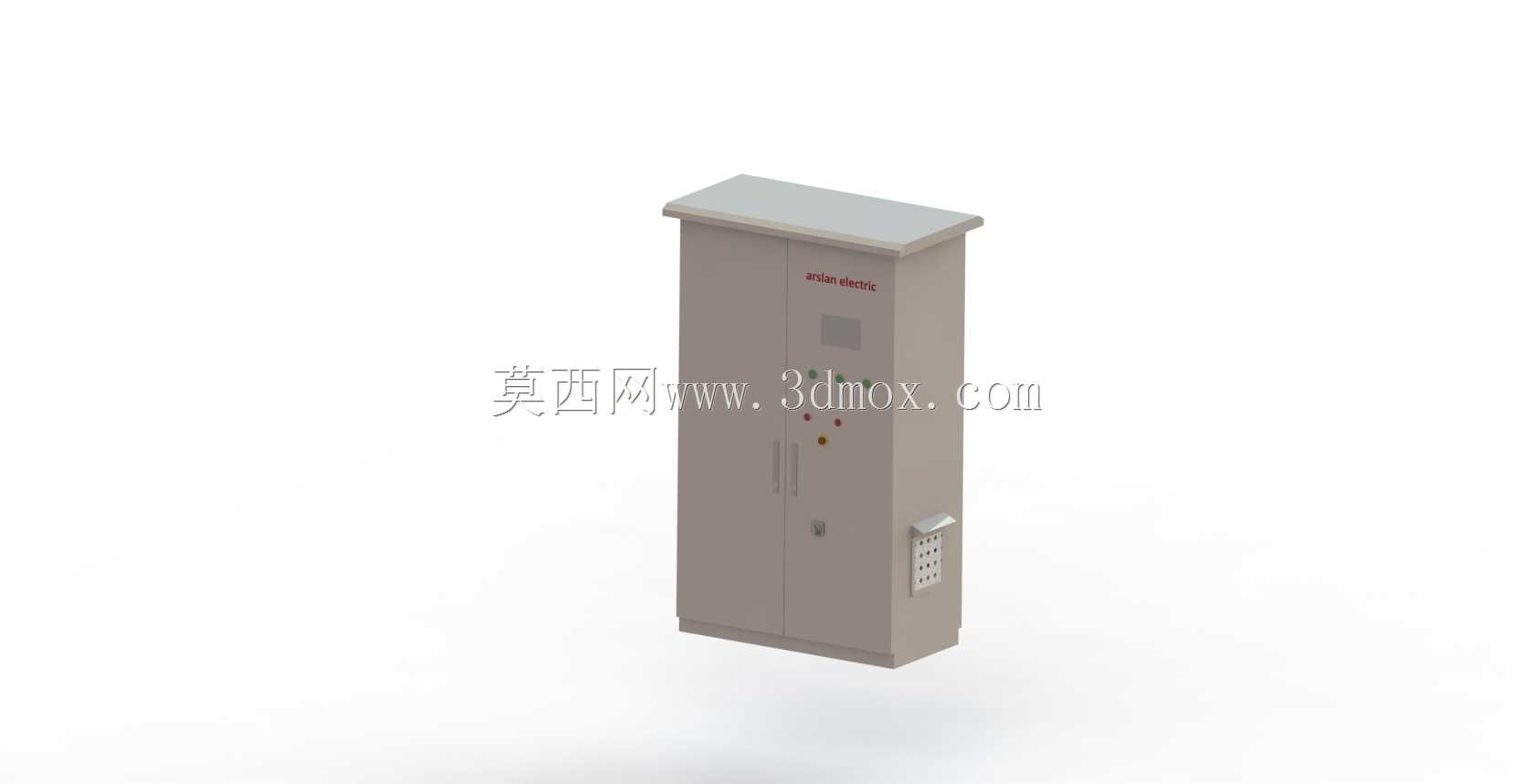

这款户外落地式双门电气控制柜，主要面向工业厂区户外配电、户外生产设备就近供电控制、露天作业区域电气回路管控、厂区公共区域动力配电等场景使用，能够在无遮蔽的室外环境下为内部电气元件提供可靠的防护，适配多尘、偶有降雨、存在一定温差变化的户外安装环境，避免内部电气元件直接暴露在外界环境中出现受潮、积尘、外力磕碰损坏等问题。从实际用途来看，该柜体可整合安装断路器、接触器、继电器、控制按钮、状态指示灯、显示模块等各类电气元件，实现对应区域动力回路的通断控制、运行状态监测、故障信号反馈、回路过载短路保护等功能，操作人员无需打开主柜体柜门，即可通过面板上的控件完成常规的启停操作与状态查看，大幅降低日常运维的操作成本，同时减少开门操作带来的异物进入柜体内部的风险。在功能特性设计上，柜体顶部采用外伸式斜顶结构，能够快速排走顶部积存的雨水，避免雨水沿柜体接缝渗入内部；左侧设置独立的外置观察小窗，可在不开启柜门的情况下查看柜内特定仪表的显示数据；右侧柜门集成了完整的操作面板，排布有显示窗口、多组状态指示灯、操作按钮与门锁结构，操作区域布局符合人体站立操作的高度习惯，常用控件集中布置在人手易触及的区间，减少操作时的抬手幅度；双门结构搭配独立门锁，既满足大尺寸元件安装时的大开门需求，日常操作仅需开启对应功能区域即可，提升柜体的密封防护性能。设计过程中优先考虑户外使用的防护需求，柜体板材采用折边拼接结构，所有接缝处预留密封件安装位，门板与柜体框架的贴合处设计有连续的密封压边结构，关闭柜门后可实现可靠的防尘防水效果；内部预留了标准化的元件安装梁位置，可根据实际配电需求灵活调整安装导轨的高度，适配不同尺寸的电气元件安装；柜体底部预留有电缆进出的开孔区域，可根据布线需求灵活开设进线孔，搭配电缆密封接头实现进线处的密封防护。该柜体的外形尺寸为600mm×1190mm×2060mm，安装时需预留足够的操作空间，柜体正面操作区域前方需预留不小于1米的操作维护空间，柜体侧面与周边障碍物需预留不小于200mm的散热与安装间隙，柜体底部需搭配高出地面不小于100mm的安装基础，避免地面积水倒灌进入柜体内部，整体安装边界清晰，可直接适配多数户外配电点位的安装条件，无需额外进行大幅的结构调整即可投入使用。
