碳纤维水翼风筝冲浪装备结构设计

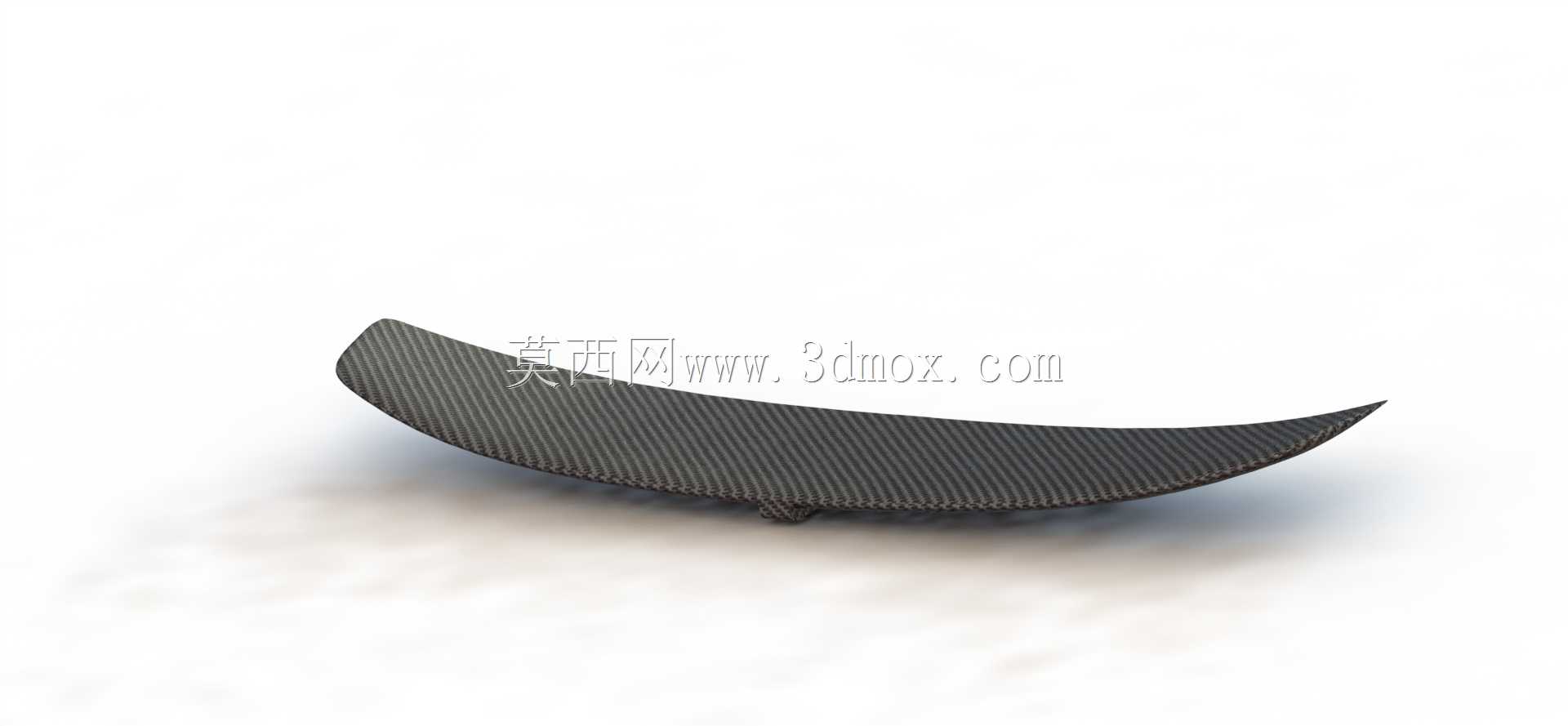

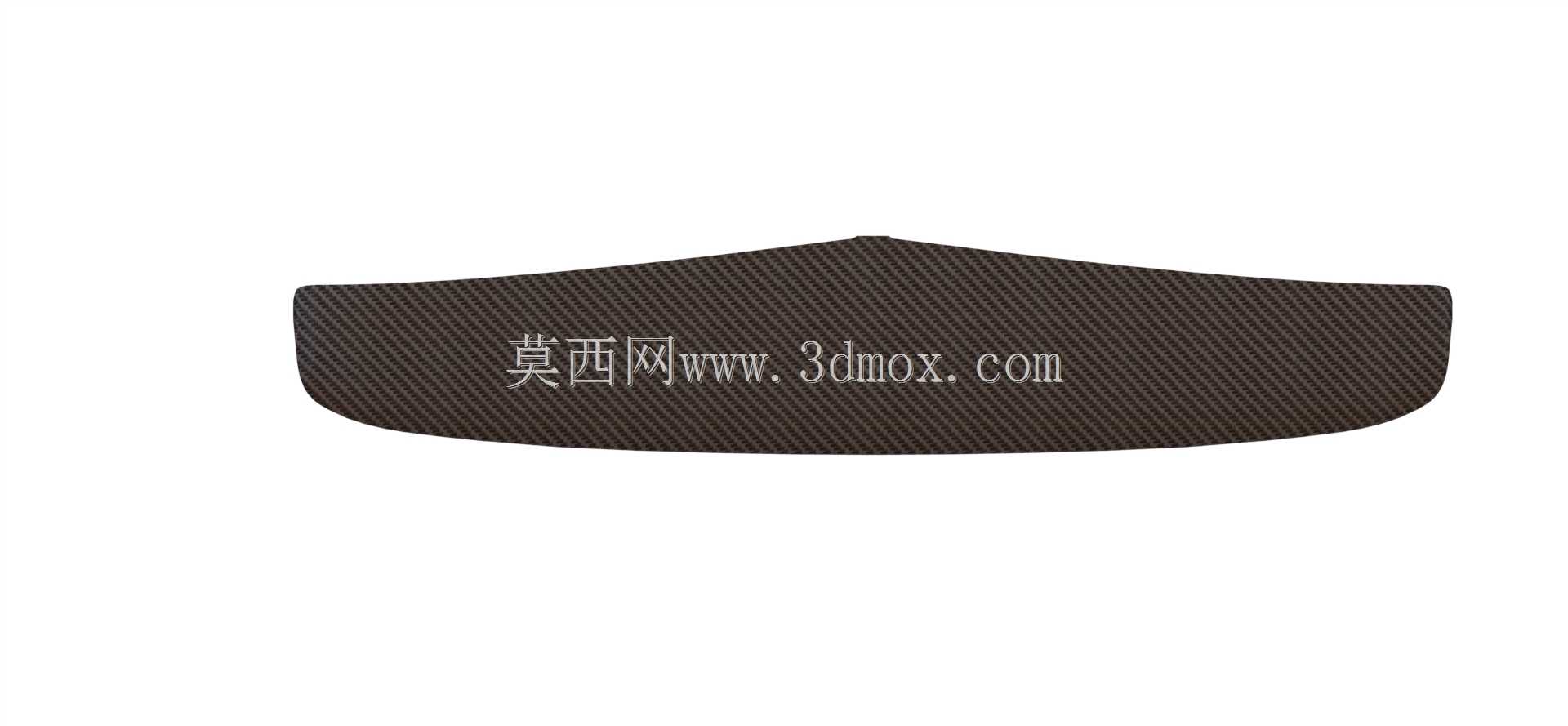

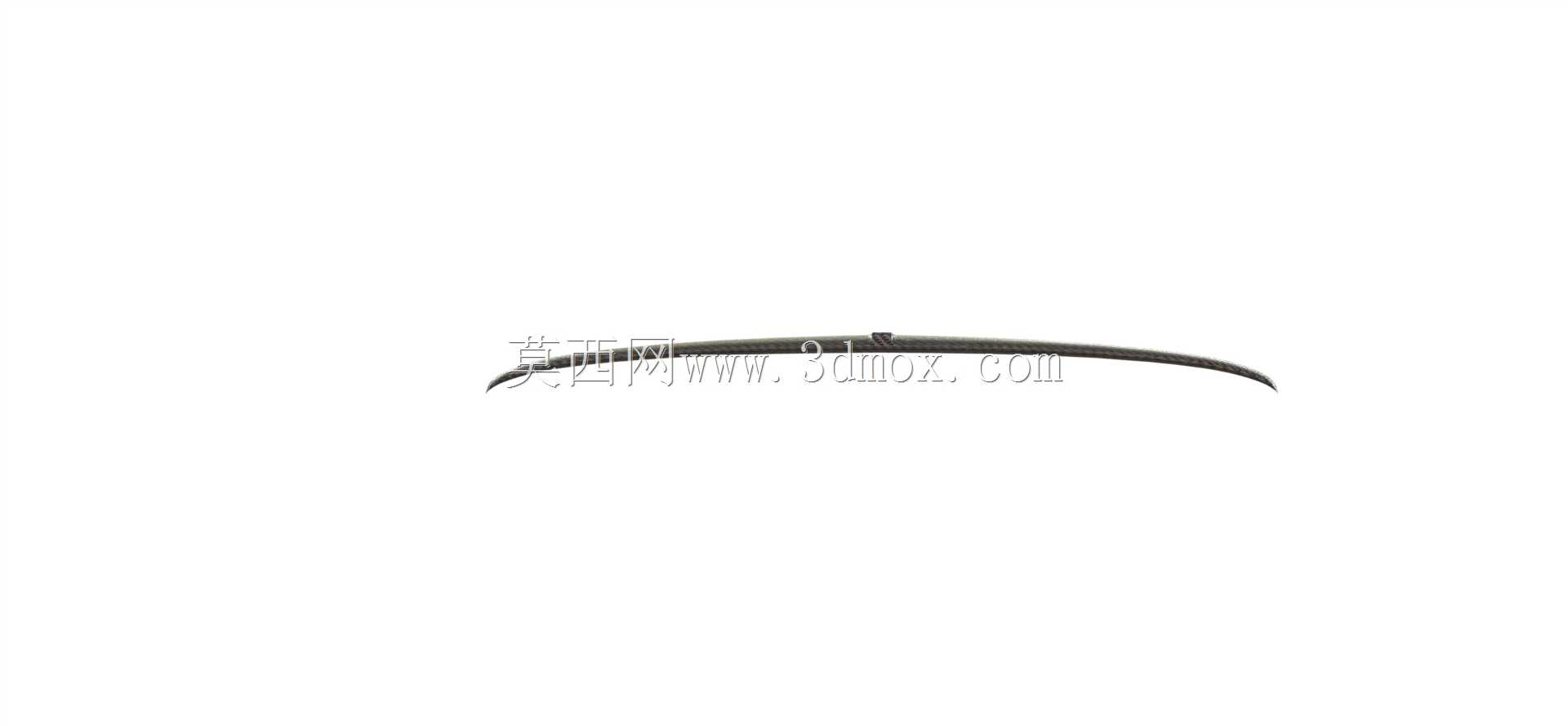

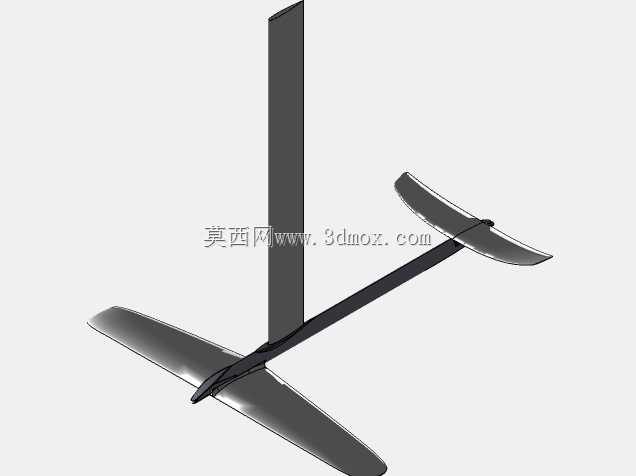

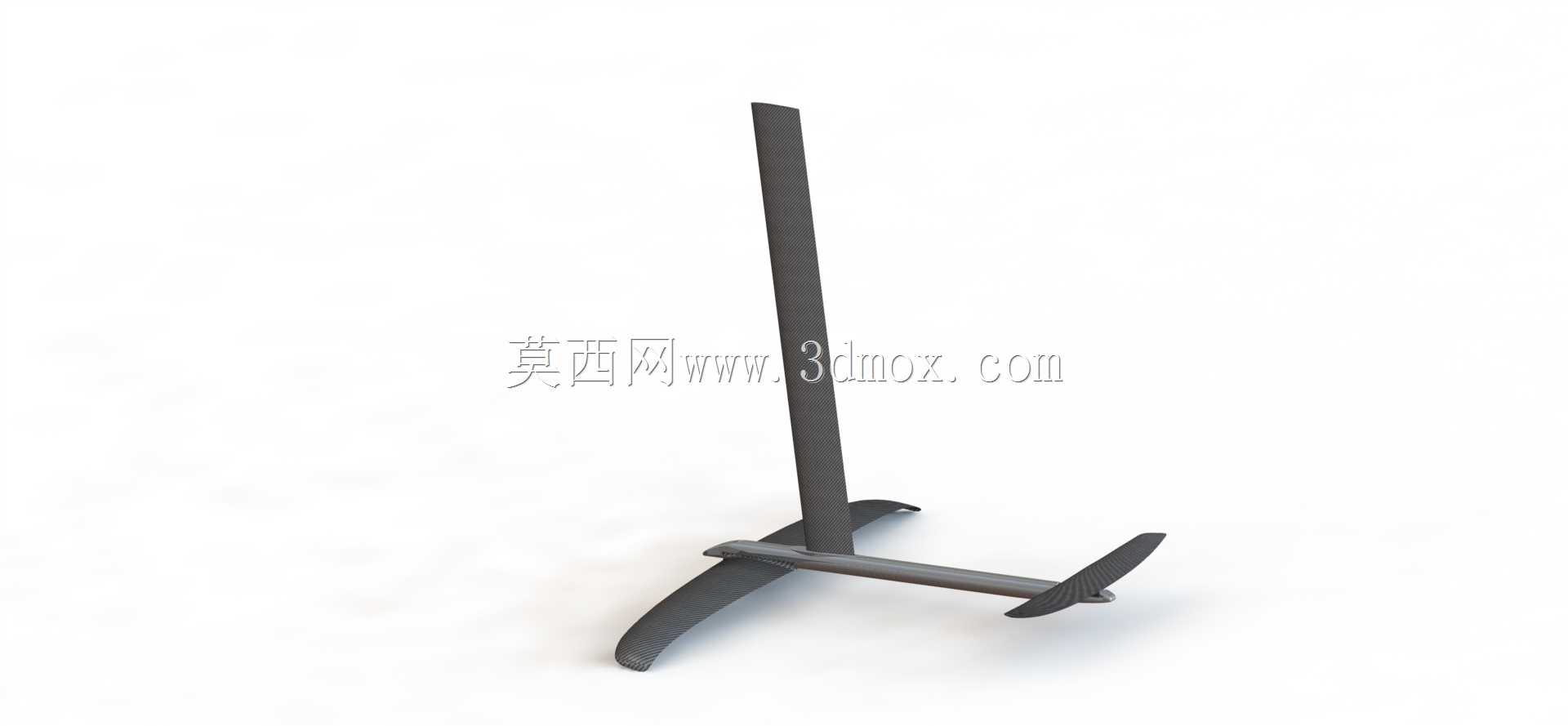

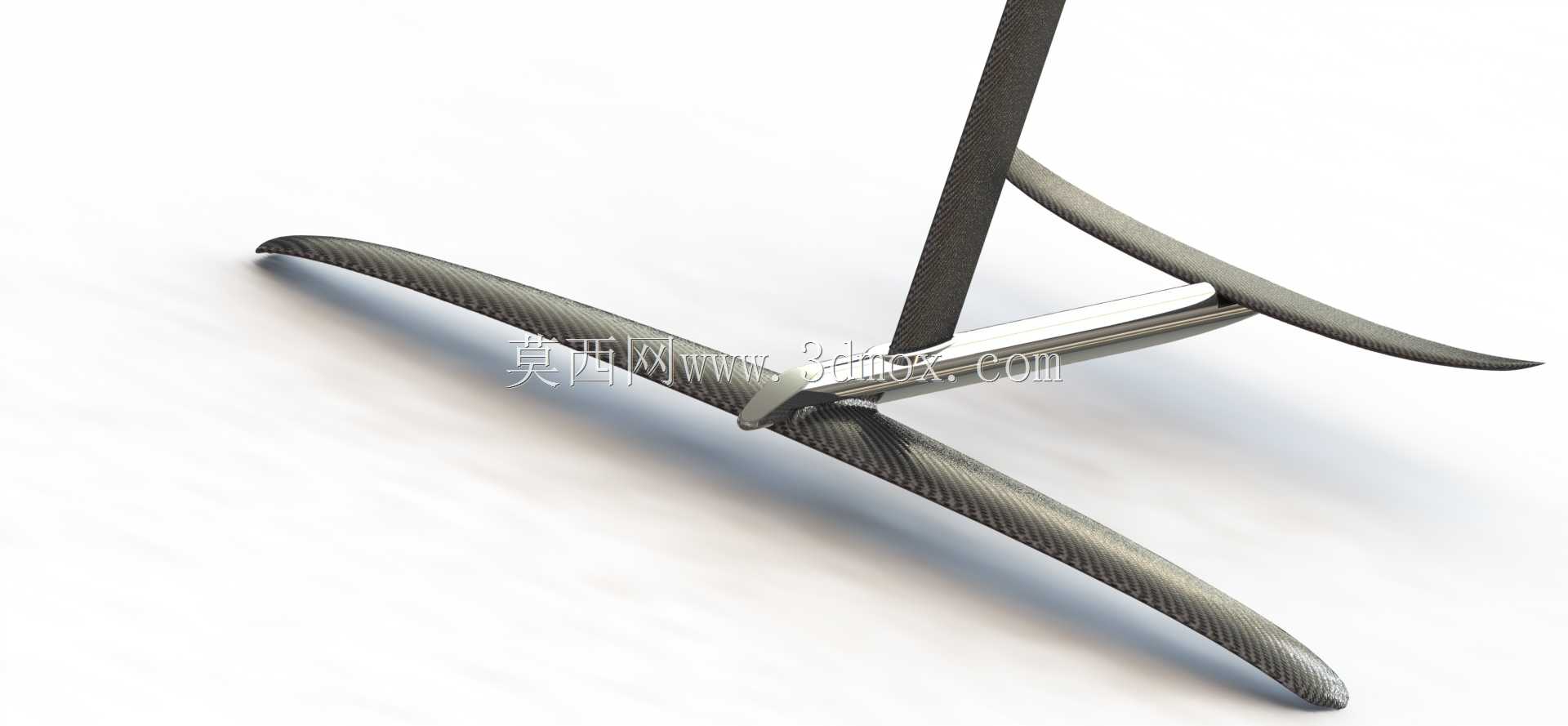

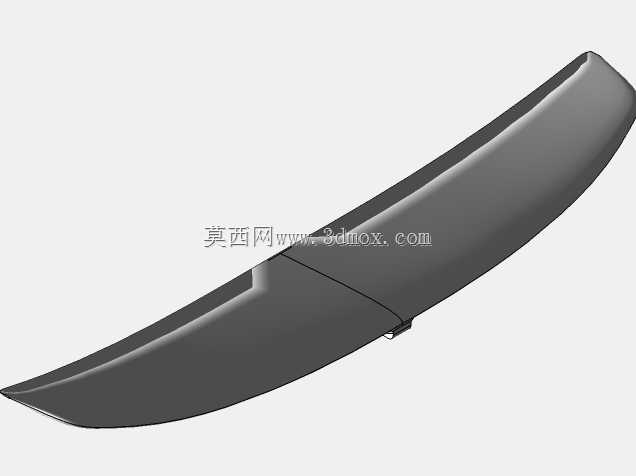

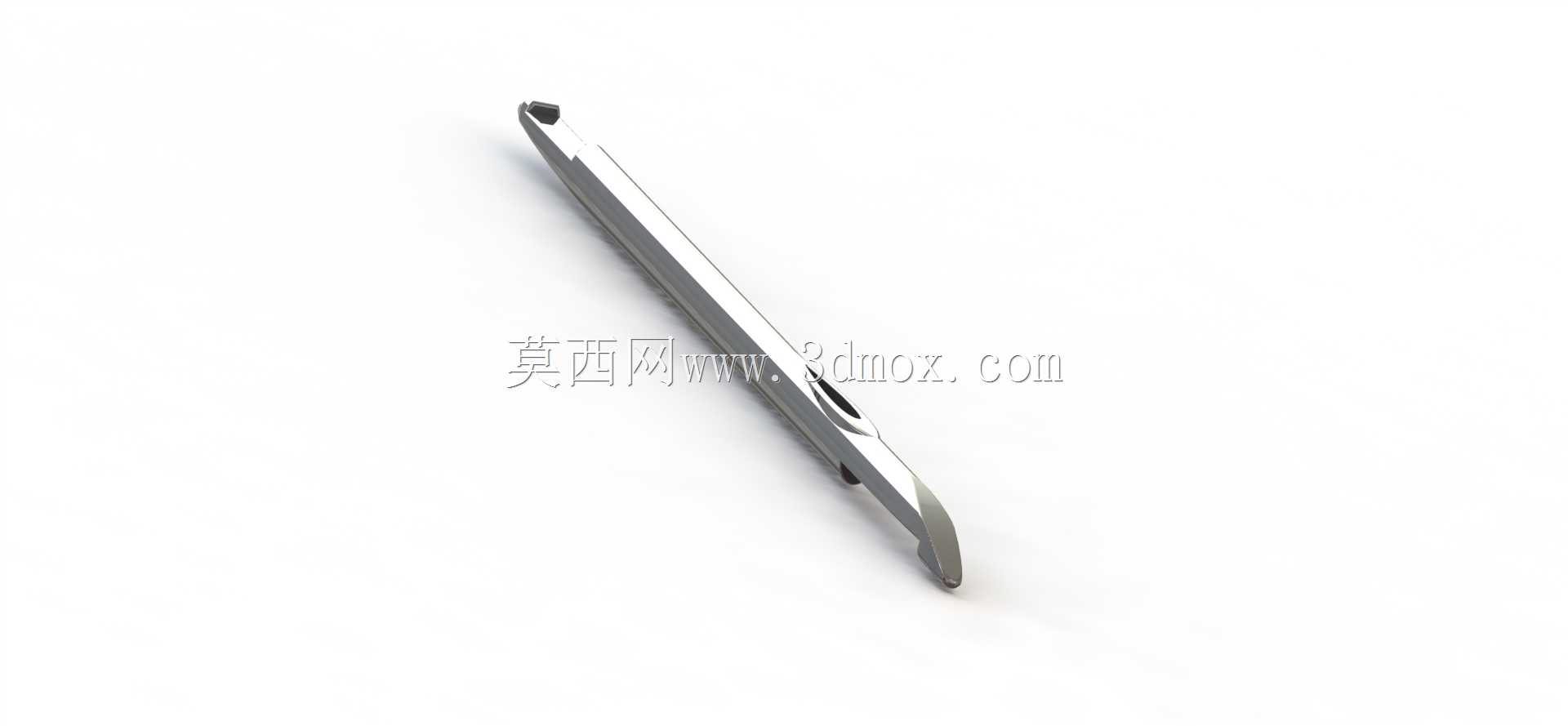

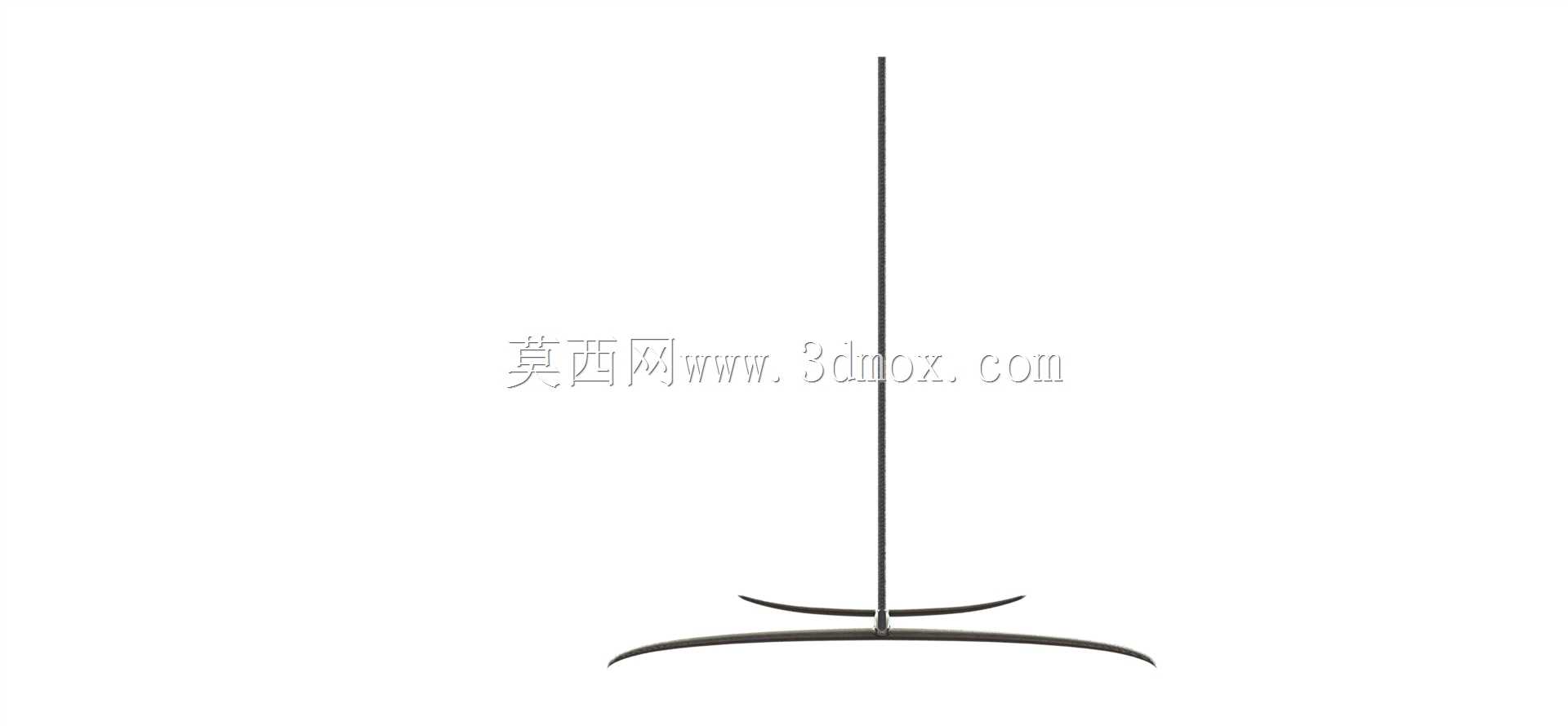

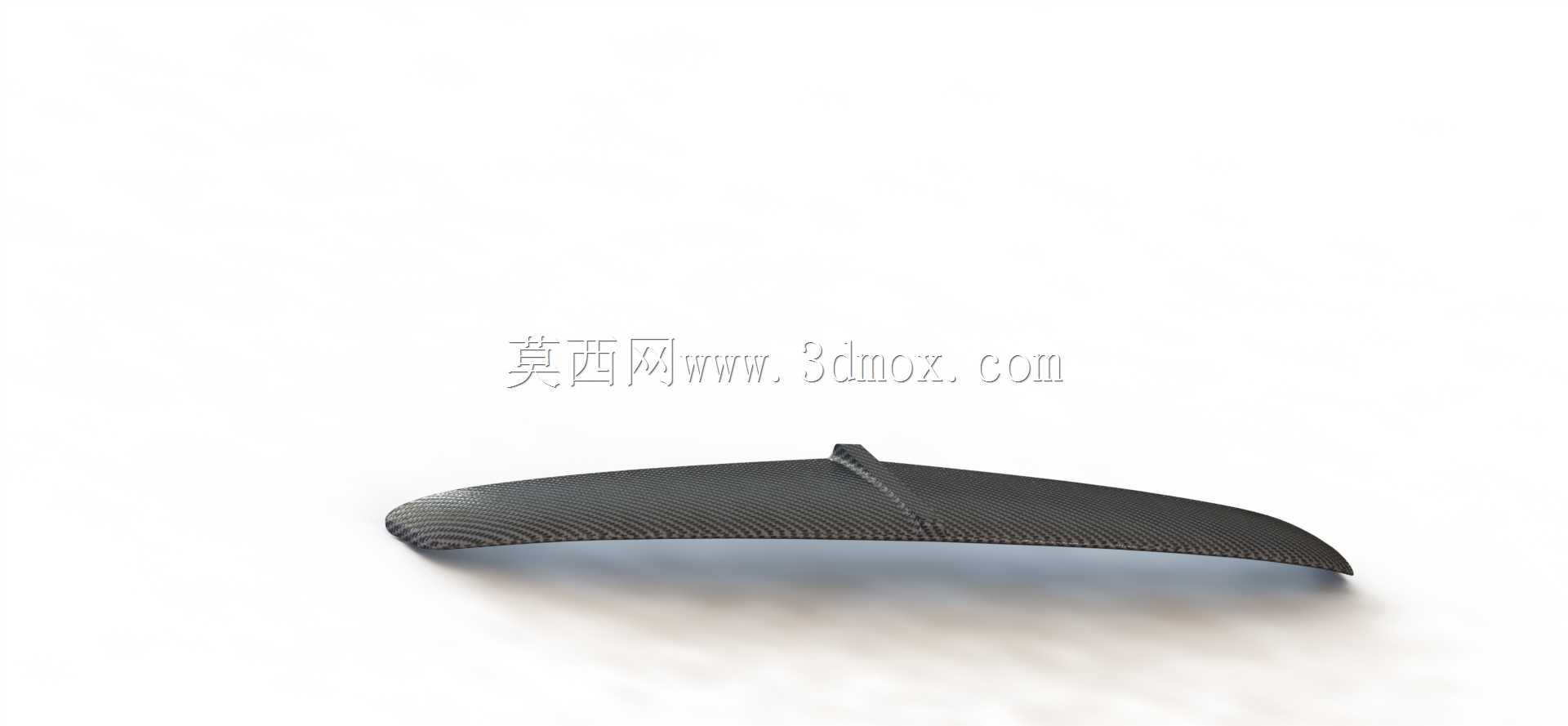

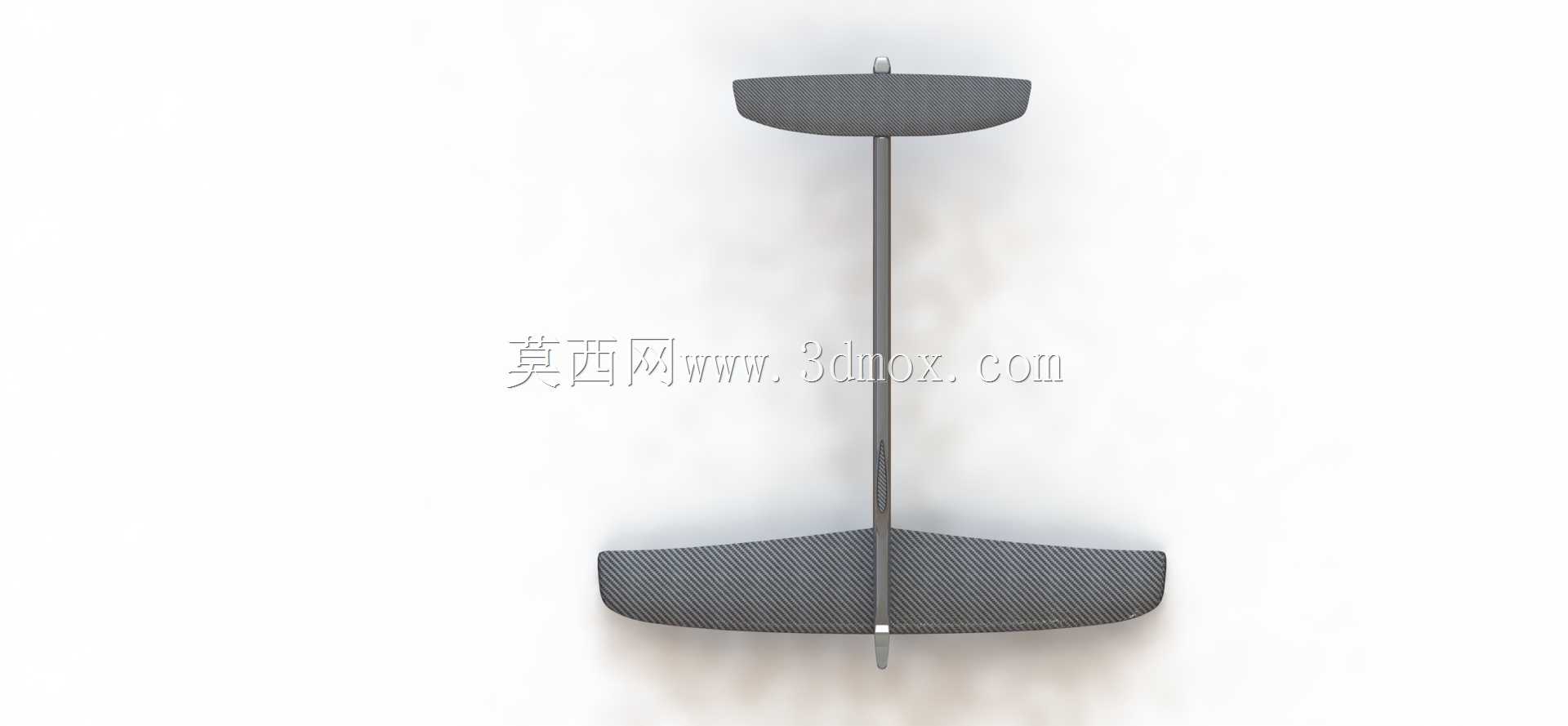

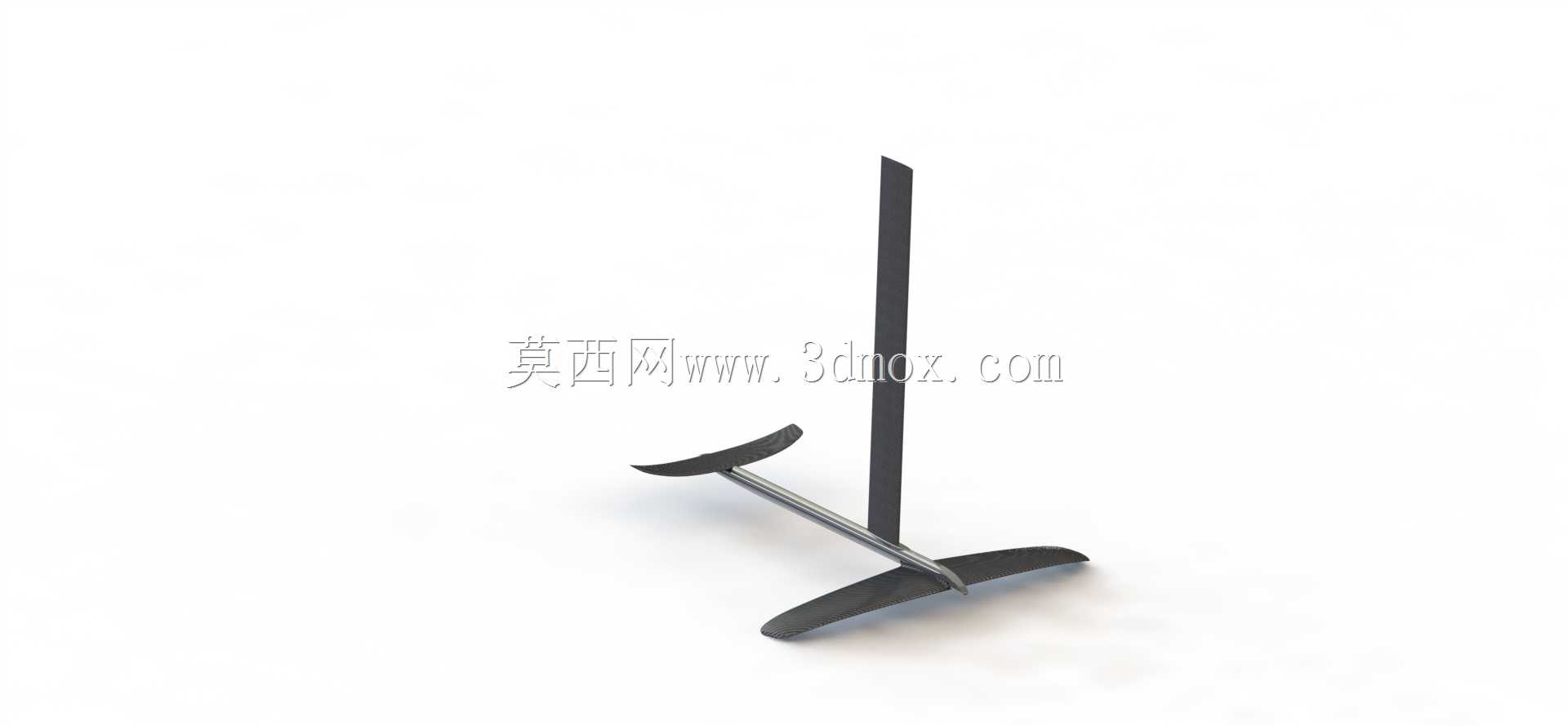

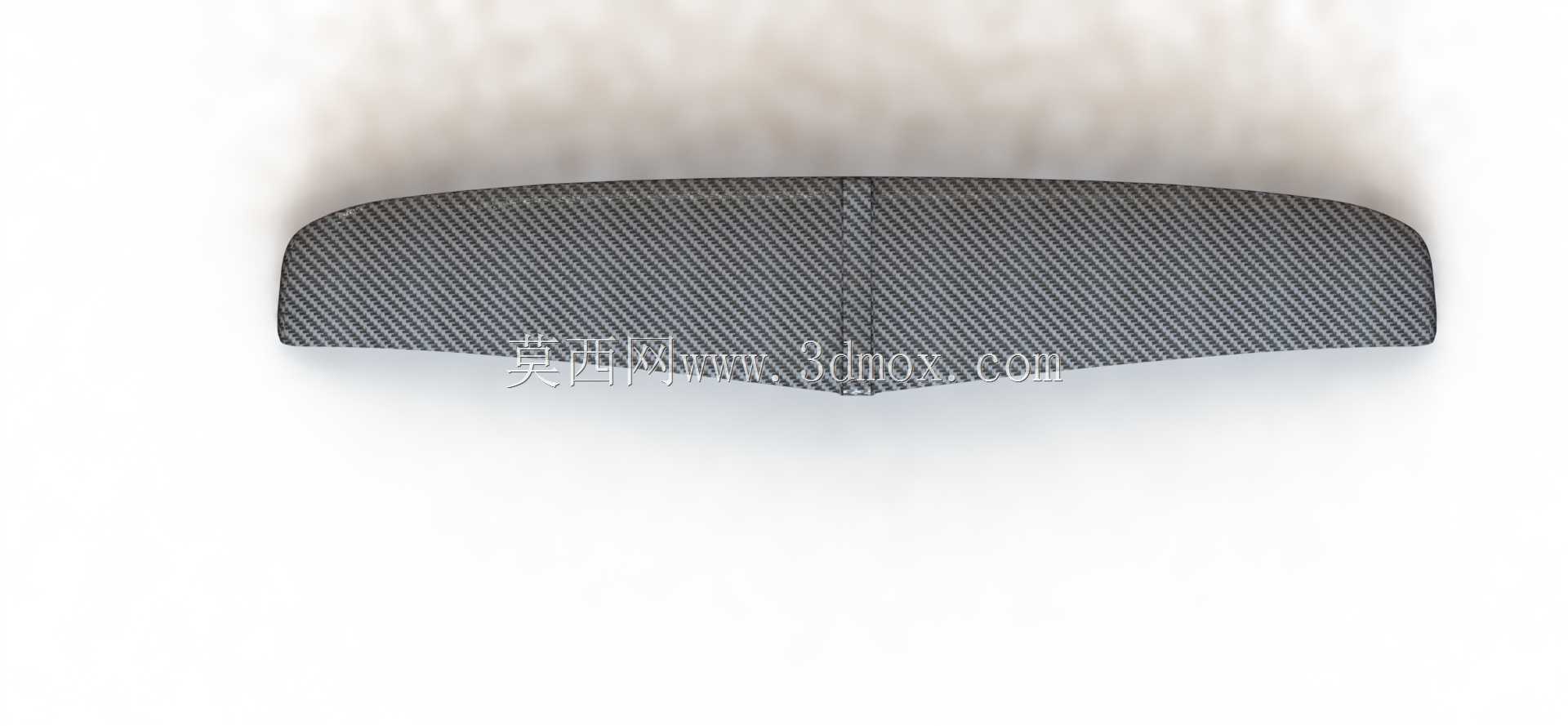

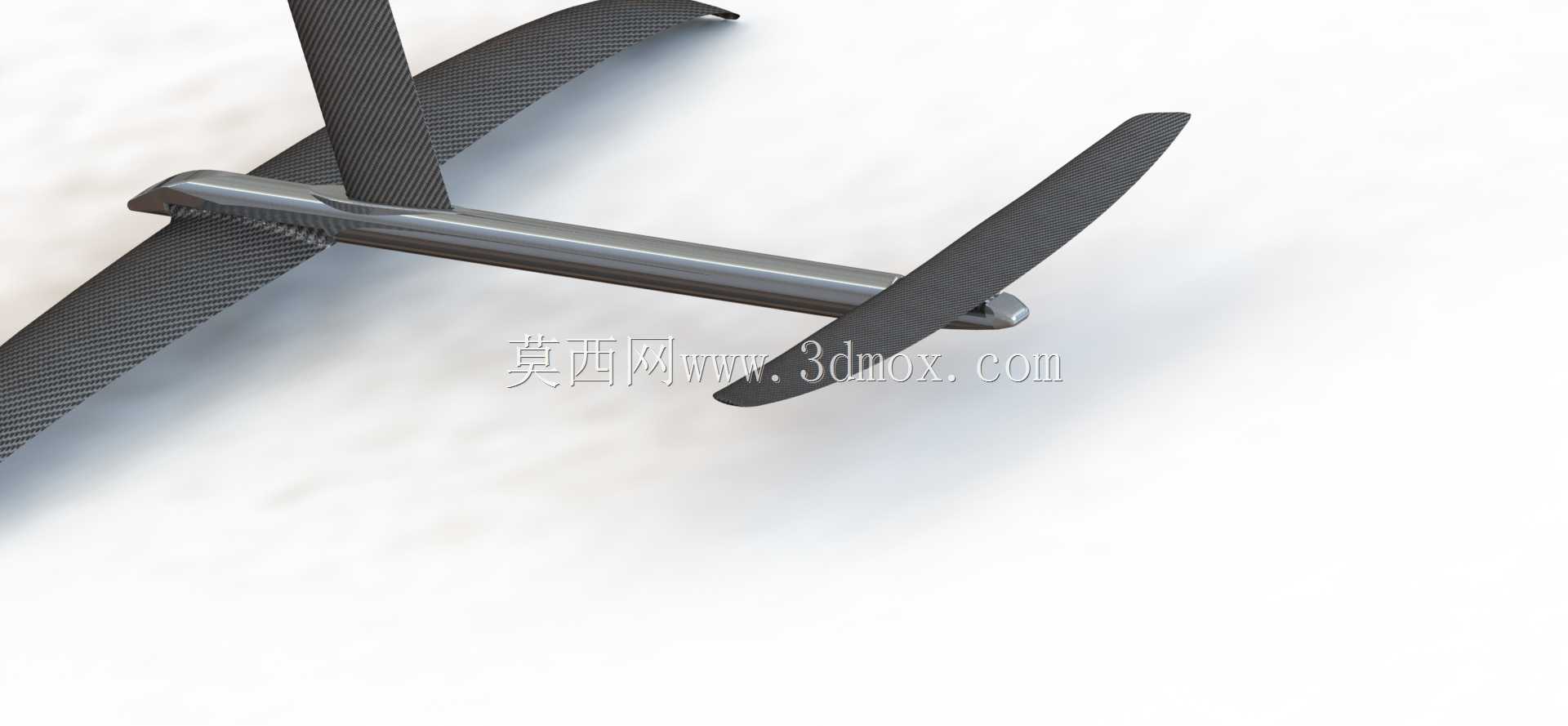

这款水翼结构是适配风筝冲浪运动的核心承载部件，主要应用于滨海风筝冲浪、静水竞速风筝冲浪等户外水上运动场景，作为冲浪板下方的升力提供组件，能够让冲浪板在高速行进时脱离水面，大幅降低水阻，提升滑行速度与操控流畅度，适配专业竞技训练、休闲户外冲浪等不同使用需求。在实际使用过程中，该水翼通过桅杆与上方的冲浪板主体连接，当风筝牵引冲浪板达到临界速度后，前后翼面利用流体力学原理产生向上的升力，将板体抬离水面，此时整个装备的水阻仅来自桅杆与水翼本身，相比传统冲浪板贴水滑行的状态，阻力可降低六成以上，能够让使用者在更小的风筝拉力下获得更高的滑行速度，同时减少水面波浪对板体的干扰，提升滑行过程的稳定性。在功能特性设计上，主翼采用大后掠角的曲面翼型设计，能够在低速阶段就获得足够升力，降低起滑的速度门槛，同时翼尖做了收窄上翘处理，减少高速滑行时的翼尖涡流损耗，提升升阻比；尾翼采用对称小翼型结构，主要负责维持滑行过程的俯仰稳定性，配合主翼的升力中心调整，让使用者在转向、压坡动作时的操控反馈更线性，不会出现突然的升力突变导致失控。桅杆作为连接水翼与板体的核心传力部件，采用高模量碳纤维铺层设计，截面做了流线型修型，在保证纵向抗弯、抗扭刚度的前提下，尽可能降低截面厚度，减少高速切水时的阻力，同时桅杆与主翼、尾翼的连接部位采用钛合金嵌件结构，避免碳纤维构件在反复交变载荷下出现连接孔开裂的问题，提升整体结构的疲劳寿命。在设计思路上，整体结构优先考虑轻量化与高强度的平衡，主翼、尾翼的碳纤维铺层采用0度、45度、90度交错铺放的方式，0度铺层主要承受行进方向的弯曲载荷，45度铺层抵抗转向时的扭转载荷，90度铺层提升翼面的横向抗冲击能力，能够应对滑行时碰到水面漂浮杂物的轻微冲击；翼面的外形曲面经过流体仿真优化，在常用的15-35节航速区间内保持最佳升阻比，同时失速迎角范围更宽，即使使用者操作时出现姿态偏差，也不容易出现失速掉高的情况。在安装边界设计上，桅杆顶部的连接座采用标准的双孔距安装接口，适配市面上主流的风筝冲浪板安装位，安装时仅需将连接座与板体底部的预埋螺母对齐，锁紧固定螺栓即可完成装配，不需要对板体做额外改装；整体水翼的展长控制在合理范围内，既保证足够的升力面积，又避免展长过大导致转向时翼尖碰水影响操控，桅杆的高度设计兼顾浅水区使用与高速稳定性，在水深超过一米的区域即可正常起滑，不会因为水深不足导致翼面擦底。
