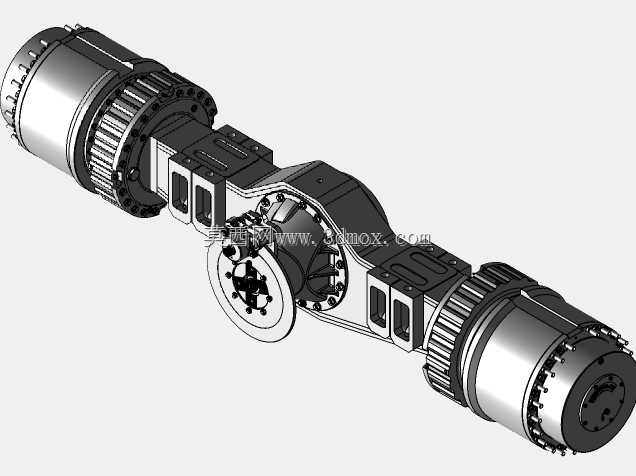

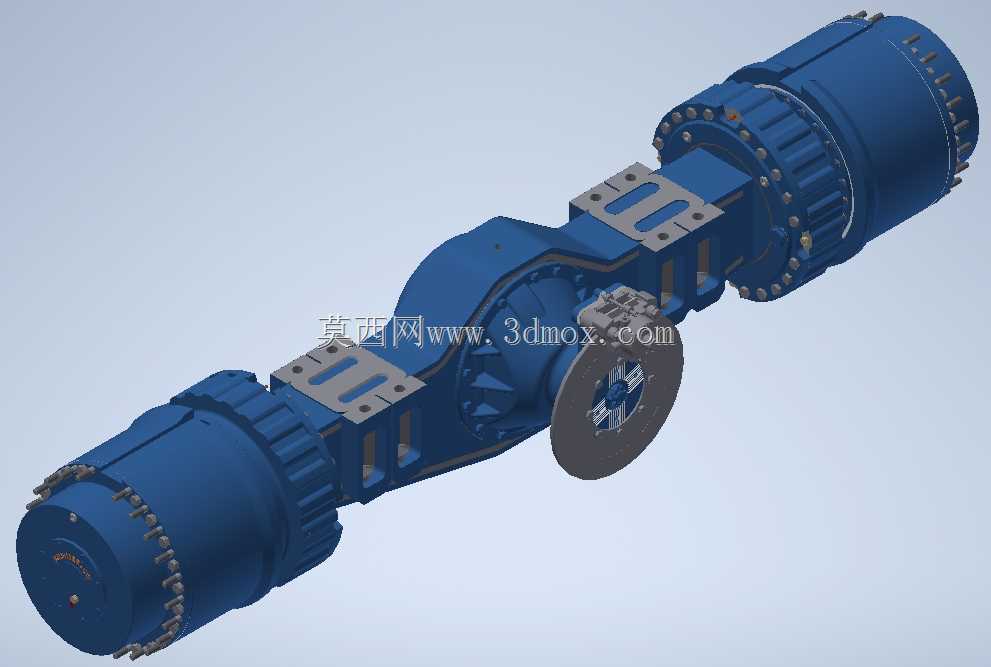

35吨级集装箱正面吊运机CRS驱动桥结构

该驱动桥主要应用于35吨级集装箱正面吊运机的行走驱动系统，作为港口、集装箱堆场中重载搬运设备的核心传动承载部件，承担着将动力传递至两侧车轮、承载整机及吊载集装箱全部重量、同时实现减速增扭与差速传动的核心作用，适配正面吊在堆场狭小空间内重载转向、低速大扭矩行走、频繁启停的作业工况，能够承受吊载作业时的偏载冲击、凹凸路面的颠簸载荷以及长时间连续作业的疲劳负荷。从功能特性来看，该驱动桥采用两端集成轮边减速机构的结构设计，将大速比减速结构布置在轮端，既可以降低主减速器的载荷负担，缩小桥包中部的外形尺寸，提升整车的离地间隙，适配堆场复杂的路面条件，又能实现更大的输出扭矩，满足35吨级重载工况下的驱动力需求；桥体中部集成主减速与差速结构，可保证车辆转弯时两侧车轮以不同转速转动，减少轮胎磨损与传动系统的附加应力；桥身预设的安装支座可直接与整车车架刚性连接，匹配整车的悬架安装点位，中部的制动盘结构可配合整车制动系统实现行车与驻车制动，保障重载作业下的制动安全性。在设计思路上，该结构优先考量重载工况下的结构强度，桥壳采用一体化承载式设计，能够均匀传递垂向、纵向与侧向载荷，避免应力集中导致的结构变形；两端轮边减速机构采用模块化设计，便于后期的维护与部件更换，连接法兰的螺栓排布经过载荷校核，可承受大扭矩输出下的剪切力；安装支座的位置经过整车布局匹配，保证桥体安装后与传动轴、轮辋、制动系统的相对位置精准，不会出现运动干涉。从安装边界来看，桥体整体为对称式长轴结构，两端轮边机构的外径匹配正面吊的重载轮辋安装尺寸，桥身安装面的孔位间距符合正面吊车架的安装标准，中部桥包的凸起尺寸预留了足够的传动轴摆动空间，制动盘的安装位置与整车制动卡钳的行程完全适配，整体结构无需额外改装即可直接匹配对应吨位的正面吊行走系统，能够在-20℃到45℃的港口露天作业环境下稳定工作，抵御盐雾、粉尘等恶劣环境的侵蚀，保障设备的作业可靠性。
