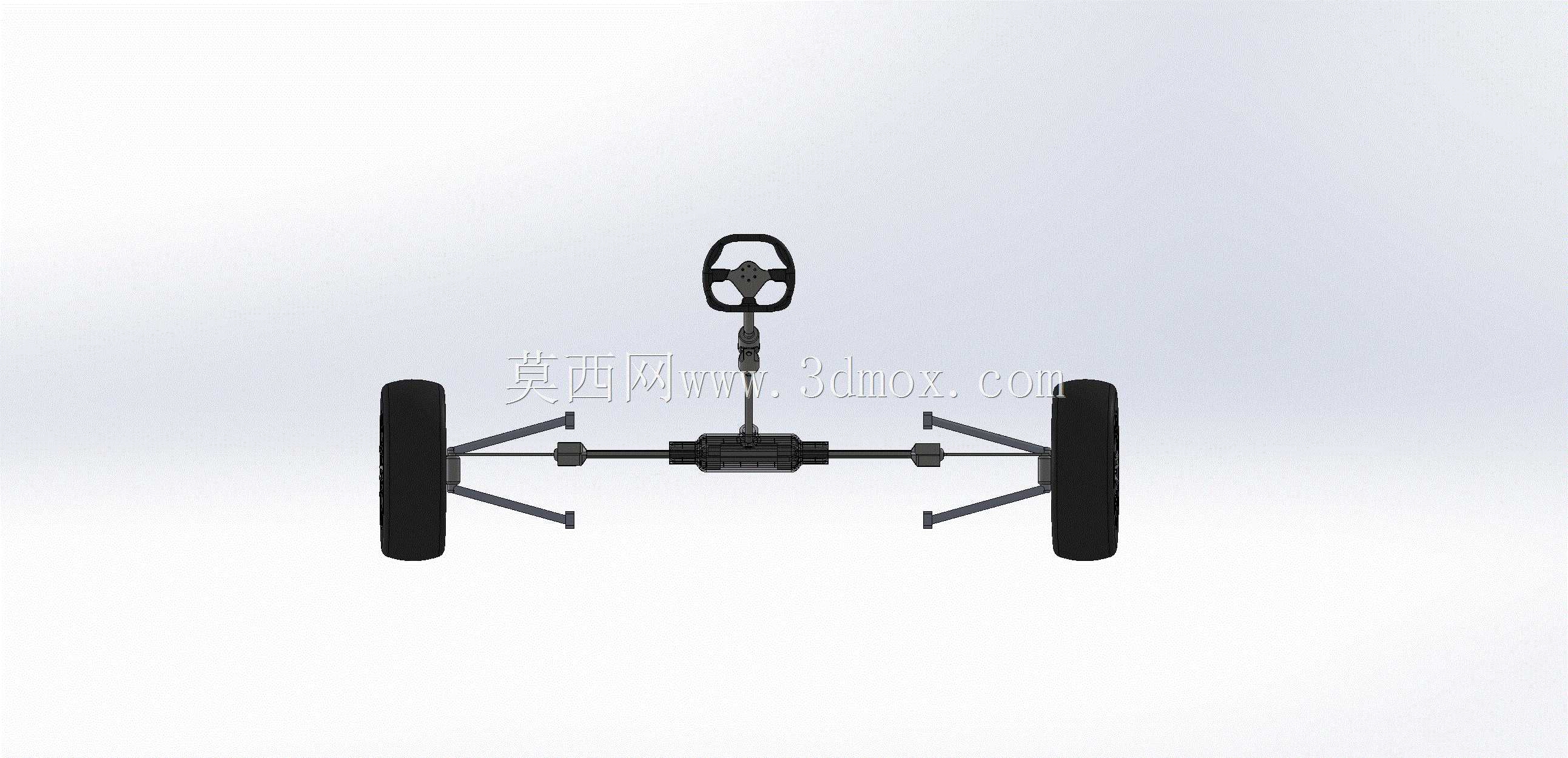

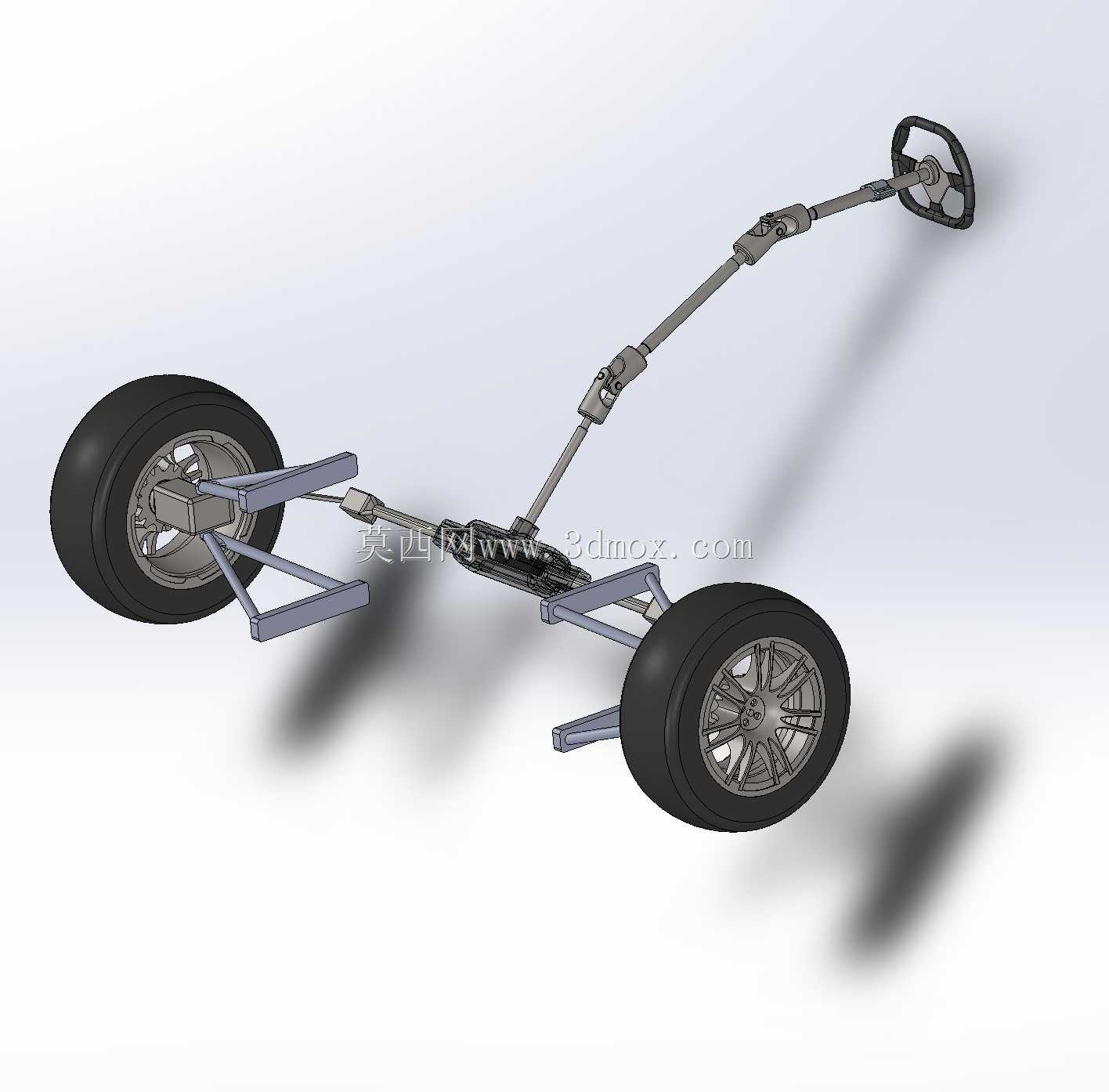

这套双轴机械转向系统,主要面向高性能方程式赛车的底盘操控场景设计,核心用途是将方向盘的转动输入,通过多组传动杆件精准同步传递至两侧前轮,实现车轮转角的精准控制,同时依托双轴联动的结构特性,优化转向过程中内外轮的转角匹配关系,最大程度减少轮胎侧滑损耗,提升高速过弯时的车身循迹性与操控响应速度,适配专业竞速场景下对转向精度、路感反馈的严苛要求。从功能特性来看,整套系统采用纯机械刚性传动结构,没有额外的助力辅助单元,能够完整传递路面与轮胎之间的受力反馈,让驾驶员可以精准感知轮胎抓地力边界;转向柱部分设置了多组万向铰接结构,可适配不同驾驶舱布局的安装角度调整,避免传动过程中出现卡滞、传动间隙过大的问题;两侧转向横拉杆采用对称式布局,连接转向节与中间传动摇臂,能够保证两侧车轮转向动作的同步性,同时预留了拉杆长度调节余量,可根据不同赛道的调校需求,调整前轮前束参数与转向比设定。在设计思路上,整套结构优先考量竞速场景下的结构可靠性与轻量化需求,所有传动杆件均采用等强度设计,在保证结构抗扭、抗弯强度满足大侧向力工况的前提下,尽可能缩减杆件的冗余重量,降低底盘非簧载质量;铰接位置的连接点均做了同轴度公差约束,保证传动过程中转动顺畅,减少机械磨损带来的虚位;整体布局完全贴合方程式赛车前部底盘的安装空间,转向柱从方向盘位置向下延伸至前轴中部的传动基座,两侧拉杆沿前悬架上支臂的空隙布置,不会与悬架跳动行程发生运动干涉。从安装边界来看,整套转向系统的横向安装宽度匹配标准方程式赛车前轮轮距设定,纵向安装深度从前轮中心线向后延伸至驾驶舱前部踏板区域上方,垂直方向的布置高度避开了前悬架跳动的上下极限位置,所有连接固定点的位置均对应车架前部的预设安装基座,不需要额外对车架结构做大幅修改即可完成装配;转向摇臂的转动行程经过精准计算,可保证车轮达到最大转向角度时,不会与车架、悬架杆件、轮拱护板发生碰撞,同时预留了足够的安全余量,应对极限工况下车架的轻微形变。
- 上一篇:乘用车钢制轮毂带轮胎总成结构设计
- 下一篇:克尔维特C7用威尔伍德后左制动盘总成
- 全部评论(0)
- 模板大小: 32.03 MB
- 售价:5金币
- 下载次数: 550
- 系统要求: Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Rendering
- 软件分类: 汽车
