乘用车钢制轮毂带轮胎总成结构设计

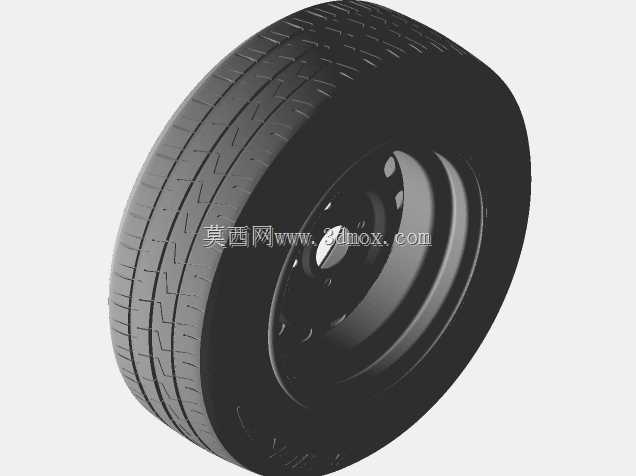

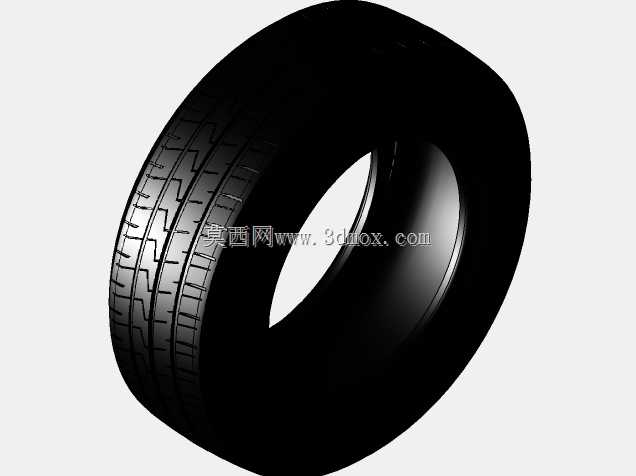

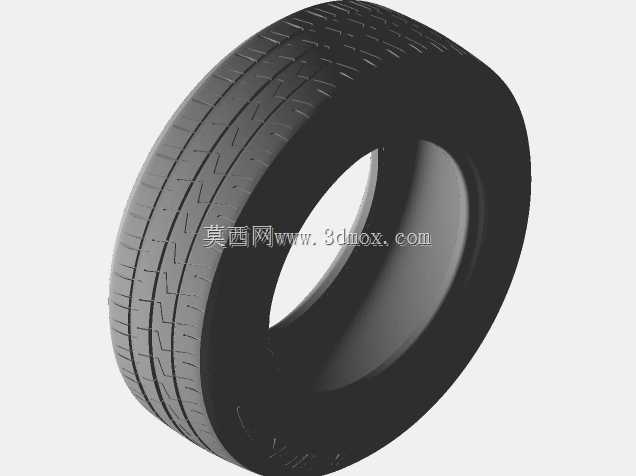

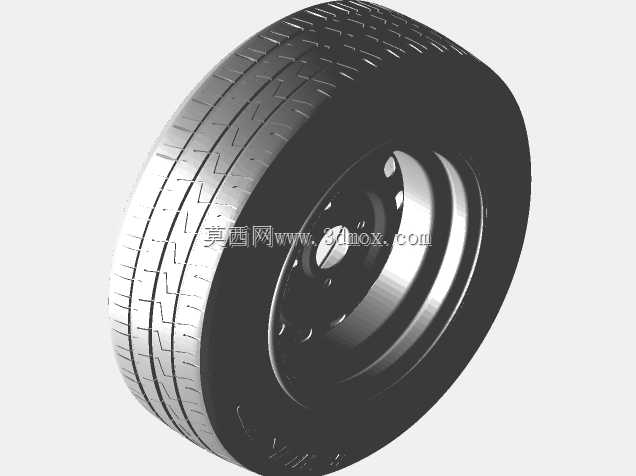

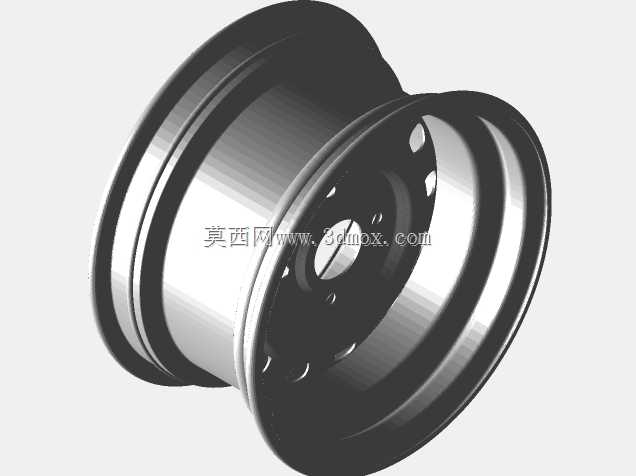

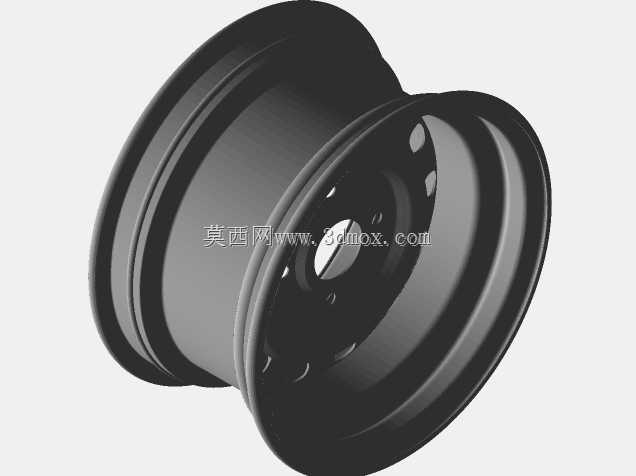

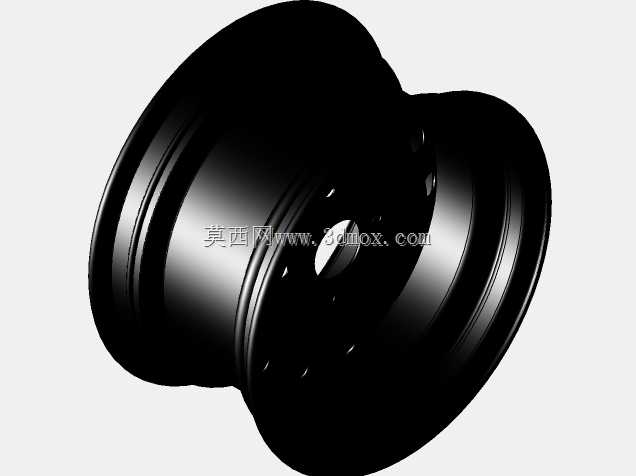

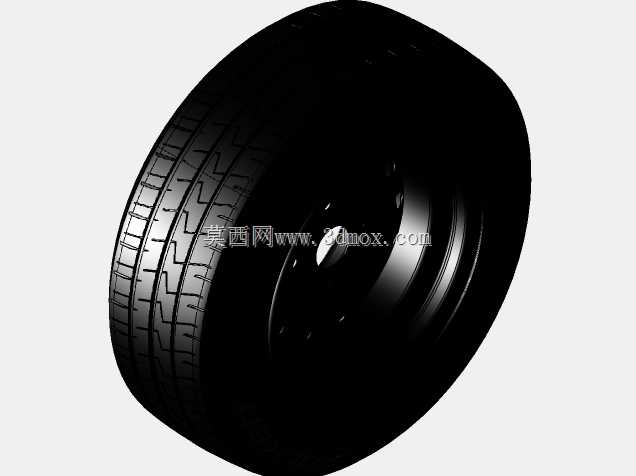

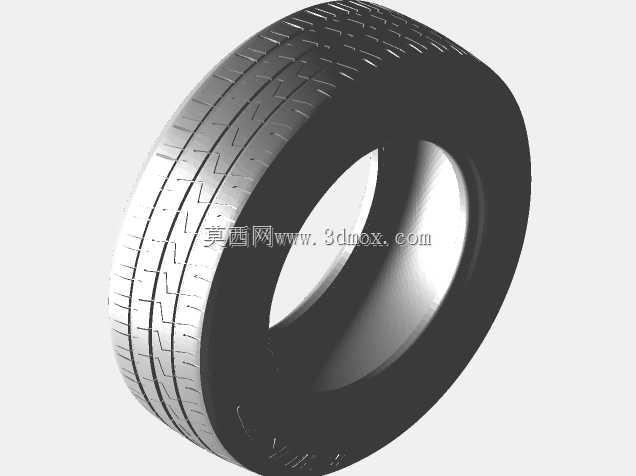

该车轮总成是乘用车行走系统的核心承载部件，主要应用于紧凑型家用轿车的日常行驶场景，适配铺装城市道路、普通非铺装乡村路面等常规通行环境，承担整车垂直载荷传递、行驶驱动力与制动力矩输出、转向动作执行以及路面冲击缓冲的核心功能，是保障车辆行驶安全性、操控稳定性与乘坐舒适性的关键部件。产品采用钢制轮辋搭配乘用子午线轮胎的组合结构，轮辋部分选用高强度热轧钢板经冲压、滚压成型后焊接加工而成，相比同尺寸铝合金轮辋具备更优异的抗冲击韧性与抗形变能力，在遭遇路面坑洼、硬物磕碰时不易发生脆性开裂，后期维护更换成本更低，适配对耐用性与经济性有较高要求的乘用车型。设计过程中优先匹配目标车型的安装定位参数，轮辋中心孔严格对应车桥轮毂轴的定位直径，周向布置的螺栓孔孔位精度控制在±0.1mm范围内，可保证安装后车轮的径向跳动与端面跳动量满足整车行驶的动平衡要求，避免高速行驶时出现方向盘抖动、轮胎偏磨等问题；轮辋的滚压轮廓完全符合轮胎安装的标准尺寸规范，胎圈座位置设计有合理的锥度与凸峰结构，可保证轮胎充气后与轮辋紧密贴合，在高速行驶、紧急制动等极端工况下不会出现轮胎脱圈的安全隐患。轮辐部分采用多通孔的轻量化结构设计，在保证整体结构强度满足额定载荷要求的前提下，尽可能削减非承载区域的材料用量，降低车轮整体的非簧载质量，有效提升悬架系统的响应速度，改善车辆的操控质感；同时轮辐上的通孔可兼顾制动系统的散热需求，车辆连续制动产生的热量可通过通孔快速流通散发，避免制动系统因温度过高出现热衰减，提升连续制动工况下的行车安全性。轮胎部分选用常规乘用子午线轮胎结构，胎面设计有合理的花纹沟槽，可在湿滑路面行驶时快速排开胎面与路面之间的积水，提升湿地抓地力，降低水滑风险；胎侧采用兼顾韧性与支撑性的橡胶配方，既可以过滤路面传来的细碎震动提升乘坐舒适性，又能在轮胎亏气时提供足够的支撑力，避免胎侧过度弯折出现早期损坏。整体安装边界完全适配对应车型的转向节、制动盘等周边部件，车轮最大转向角度下不会与翼子板、悬架摆臂等部件发生运动干涉，轮辋偏距设计经过反复校核，可保证轮胎接地面中心与轮毂轴承的受力中心重合，降低轴承的额外偏载力矩，延长轮毂轴承的使用寿命。
