凯普史密斯高精度万能分度头结构设计

这款万能分度头是机械加工领域中适配铣床、磨床、钻床等常规机加工设备的核心配套工装，主要应用于中小批量精密零件的多工位加工场景，能够完成花键轴、齿轮、离合器、多棱体零件的等分或不等分角度分度加工，解决常规机加工设备无法实现圆周方向精准角度定位的痛点，在工具制造、精密零部件加工、工装夹具生产等场景中应用广泛，是车间进行复杂角度类零件加工不可或缺的配套装置。

从实际用途来看，该分度头可通过卡盘装夹工件，带动工件完成圆周方向的精准角度回转，既可以配合机床工作台完成螺旋槽、螺旋齿轮的导程加工，也可以完成等分槽、等分孔、齿形的分度加工，还可配合顶尖装夹长轴类零件，保证长工件加工过程中的同轴度要求，适配不同长度、不同装夹需求的工件加工。

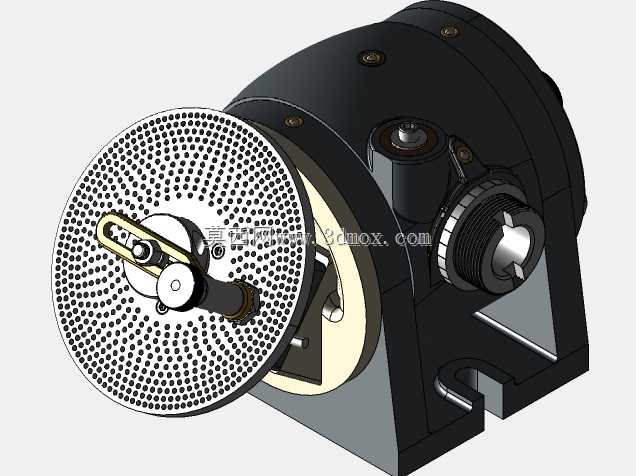

从功能特性来看，该分度头采用经典的蜗轮蜗杆传动结构，搭配多孔分度盘实现不同等分数的分度调节，分度盘上密布的不同孔数孔圈可覆盖绝大多数常用等分数的分度需求，操作时通过定位销插入对应孔位即可锁定分度角度，避免加工过程中出现角度偏移；锁紧机构可在分度完成后牢固锁定主轴位置，承受切削过程中的切削载荷，避免振刀影响加工精度；本体采用铸铁基座结构，具备优秀的刚性与减震性能，可适配大切削量的粗加工与高精度的精加工场景。

从设计思路来看，整体结构采用模块化设计思路，将传动机构、分度定位机构、锁紧机构、装夹机构集成在一体化铸铁基座上，基座底部设置标准的机床工作台安装定位槽，可直接匹配常规铣床、磨床的工作台T型槽安装尺寸，无需额外制作过渡连接板；传动部分采用大减速比蜗轮蜗杆副，既保证分度操作的手感顺滑，也可实现反向自锁，避免装夹工件时主轴意外回转；分度盘采用外露式设计，方便操作人员快速切换孔位、观察分度位置，操作手柄的位置符合人体工程学设计，操作人员站在机床操作位即可轻松完成分度操作。

从外形尺寸与安装边界来看，该分度头整体结构紧凑，基座的安装底面平整，安装定位槽的间距符合通用机加工设备的工作台标准，主轴中心高适配常规机床的工作台到主轴的中心距范围，装夹工件的最大回转直径覆盖常规中小零件的加工尺寸范围，不会与机床的床身、刀架等部件发生运动干涉，安装时仅需通过T型螺栓将基座固定在机床工作台上，找正主轴轴线与机床进给方向的平行度即可投入使用，安装调试流程简便，适配绝大多数常规机加工设备的安装空间要求。
