迷你车床改装四工位车铣复合刀架结构

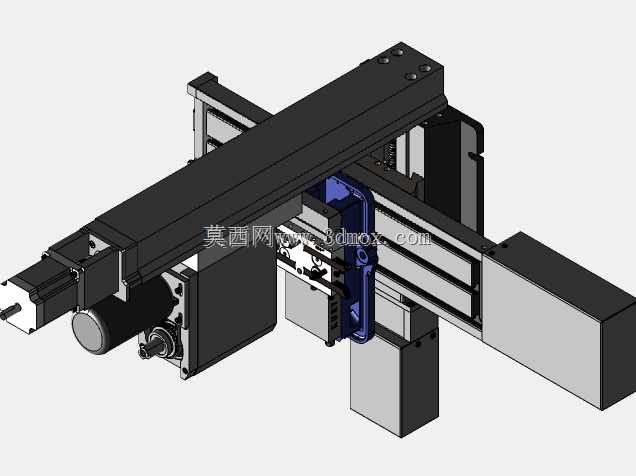

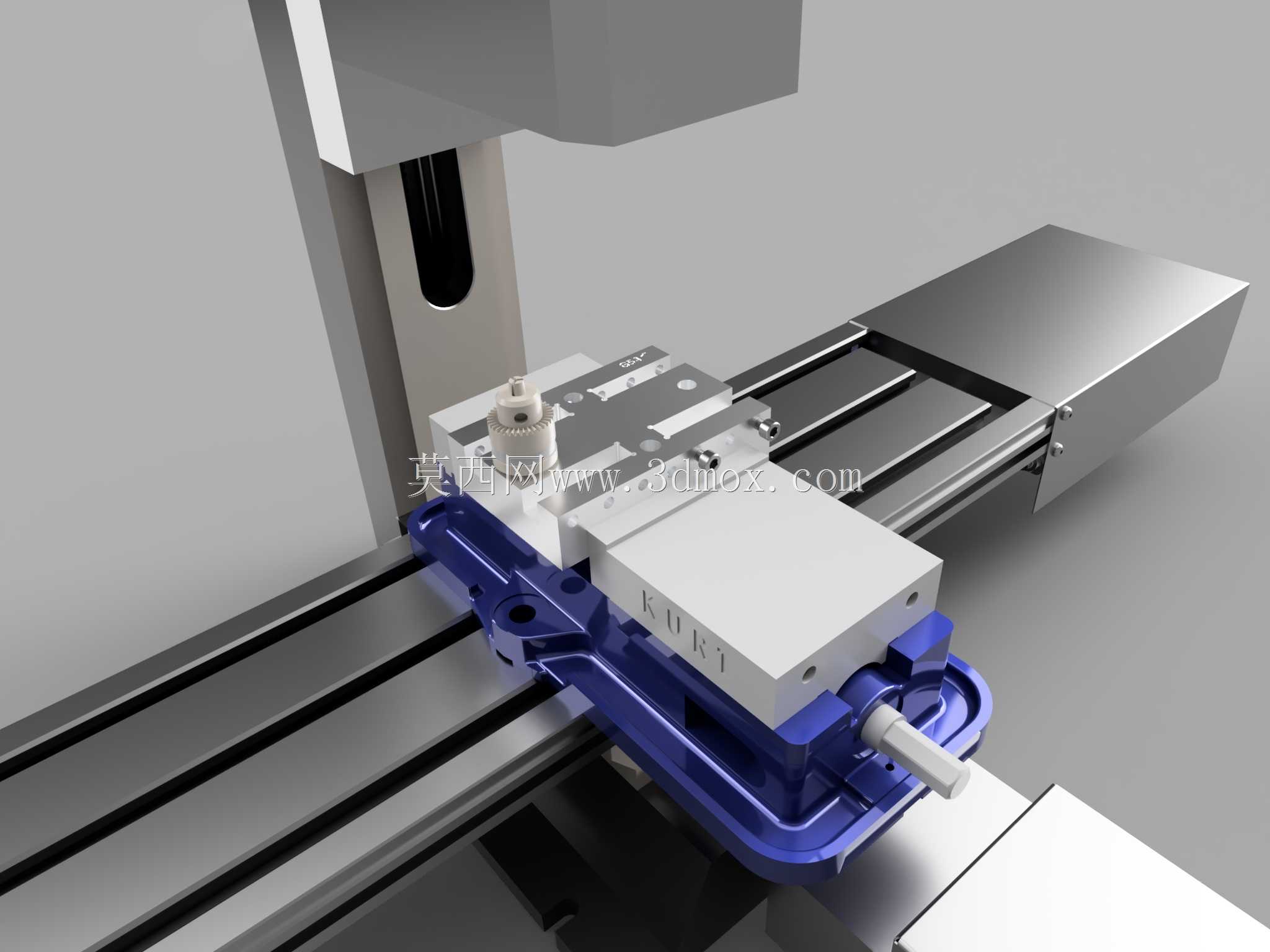

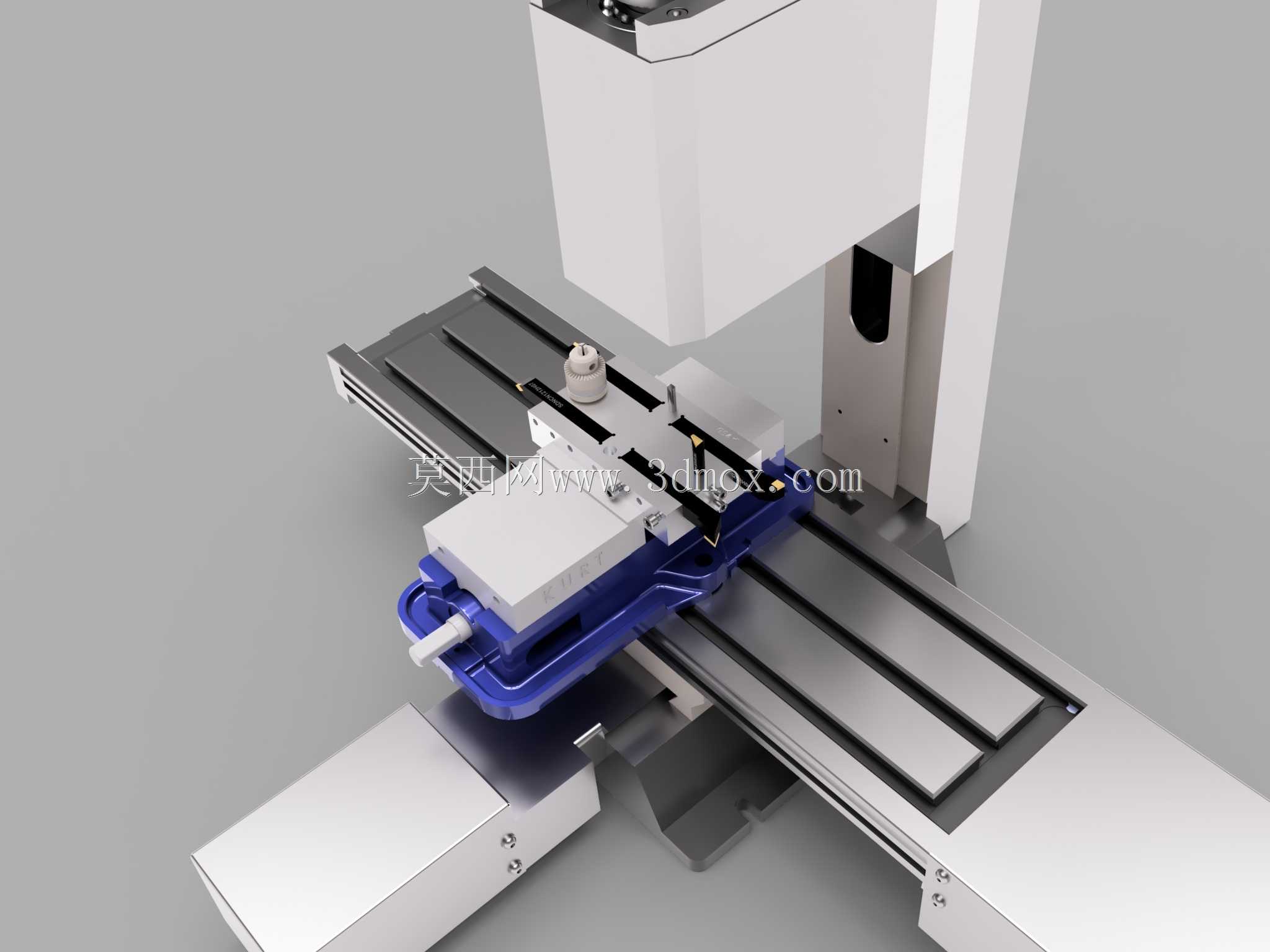

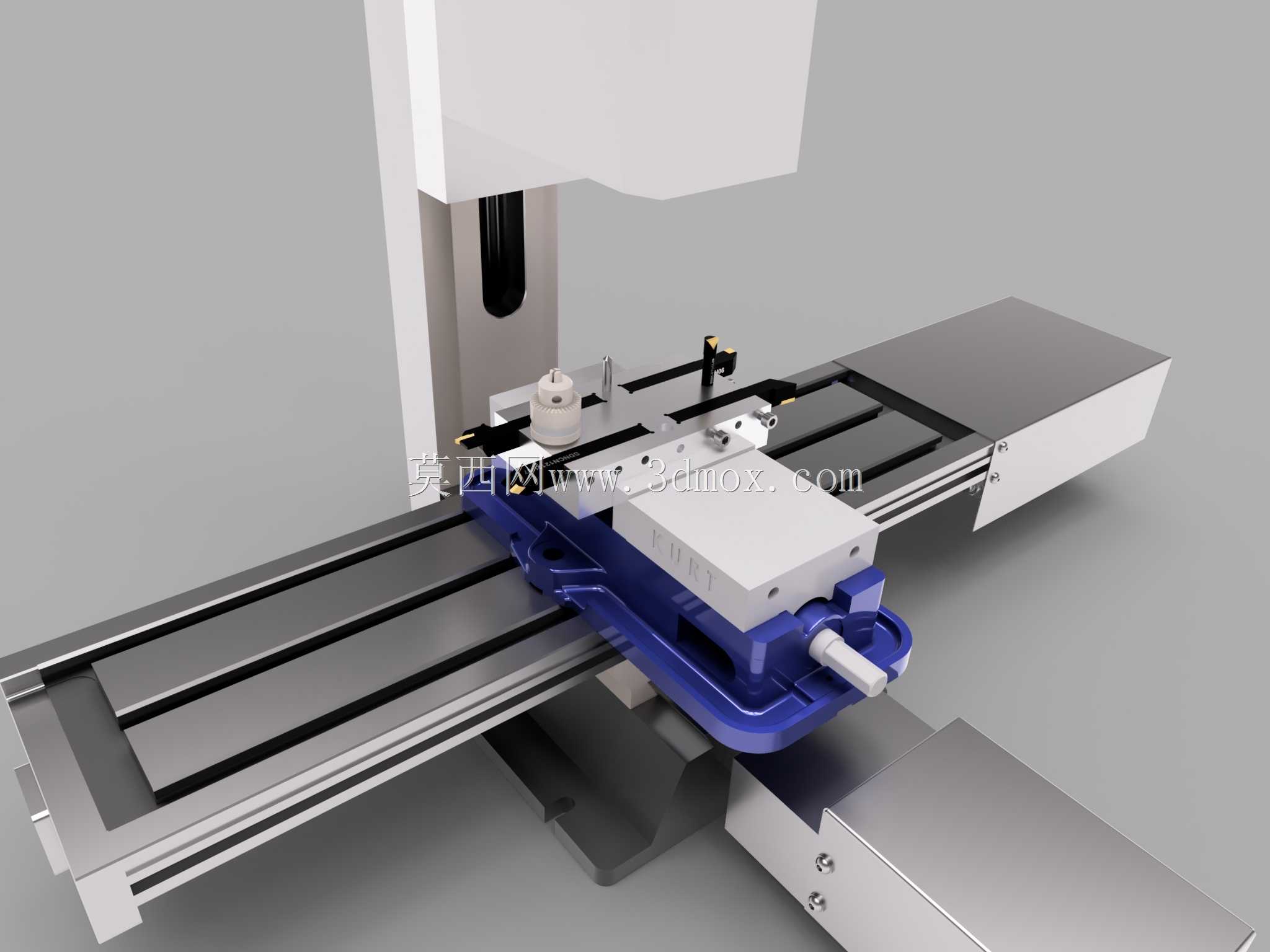

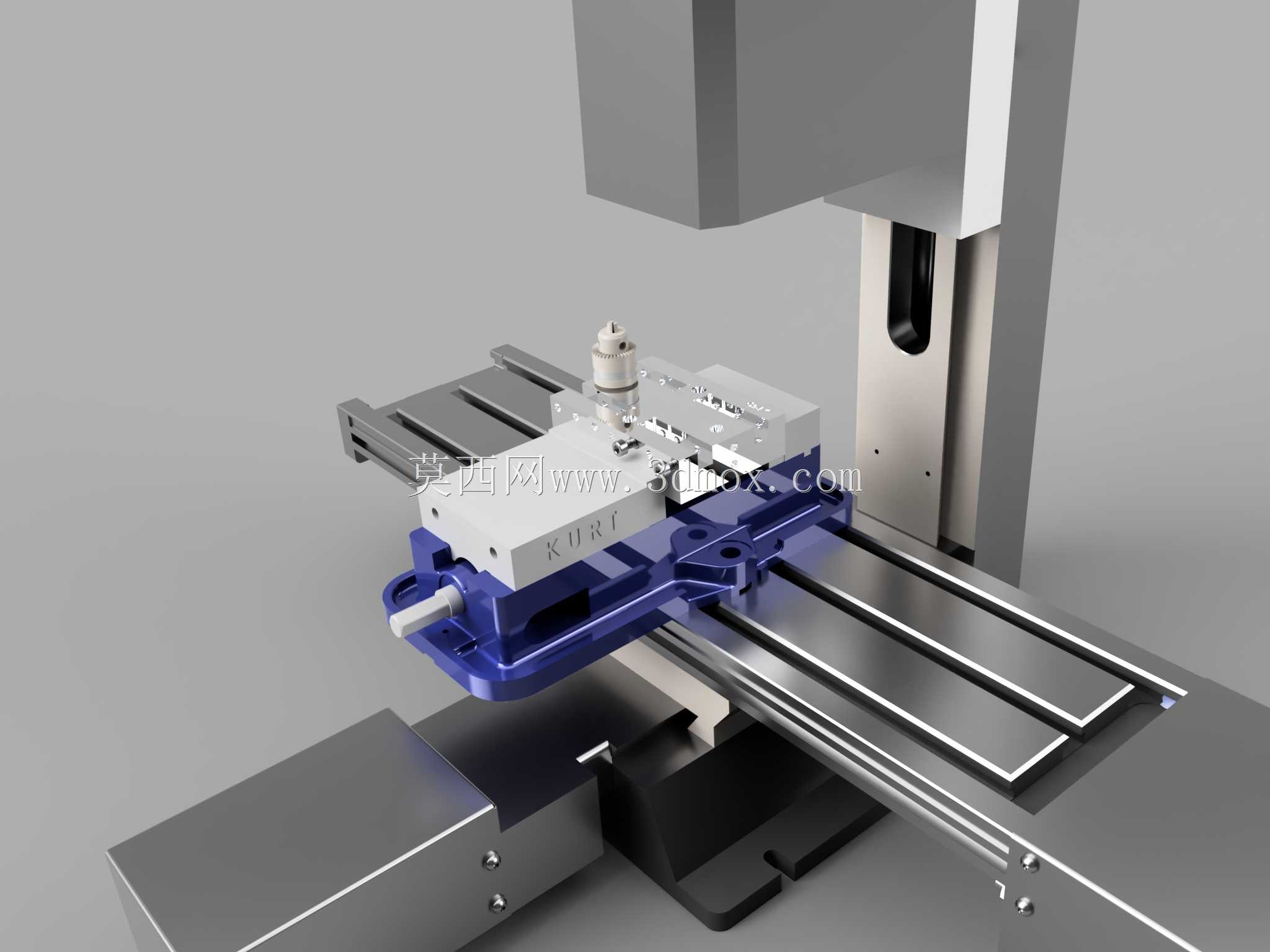

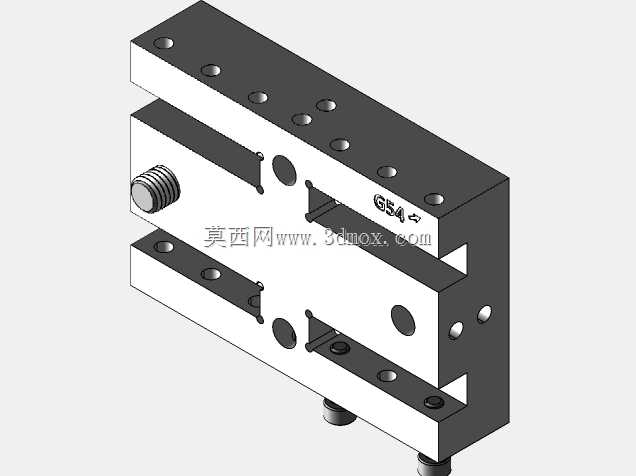

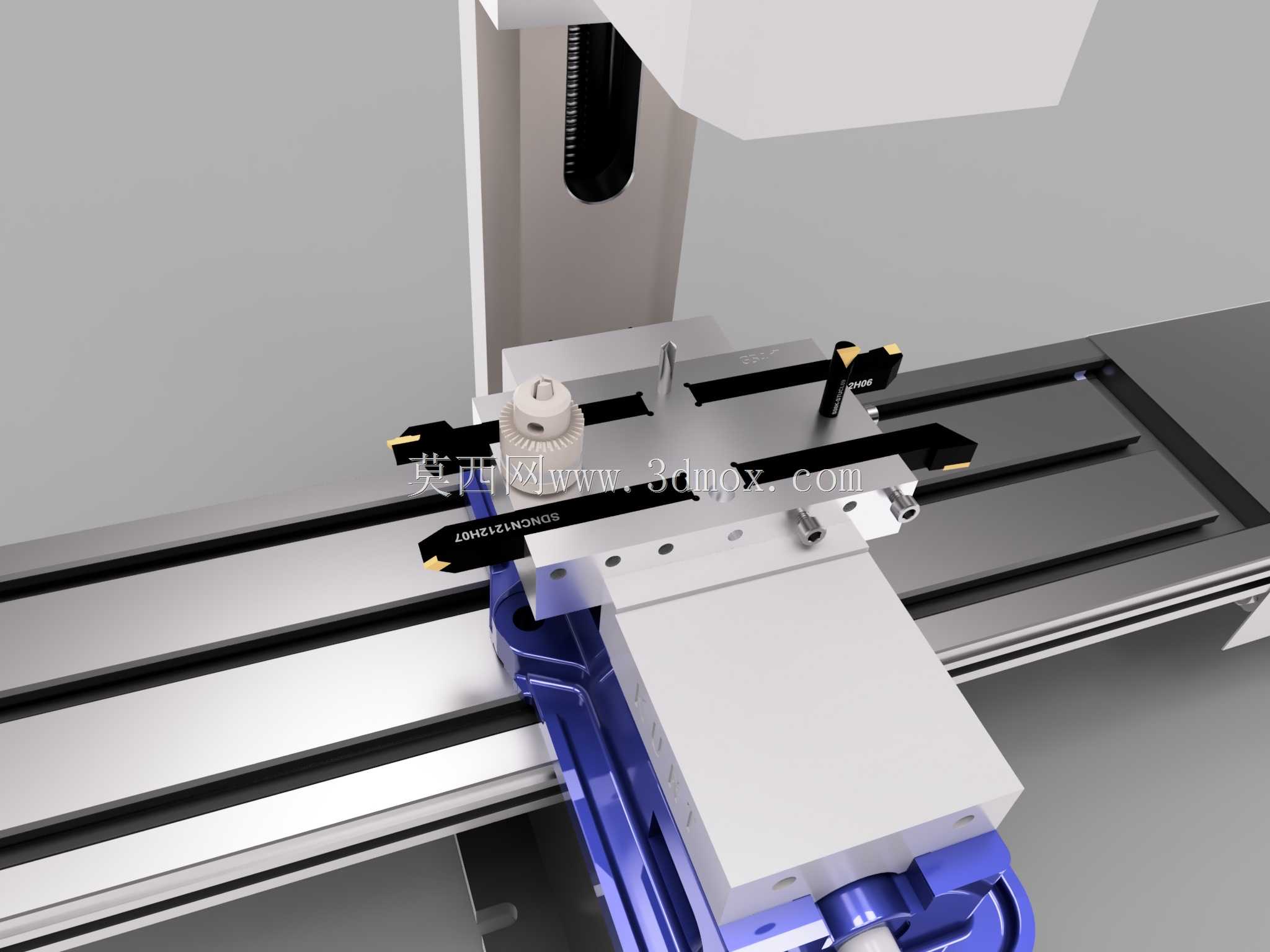

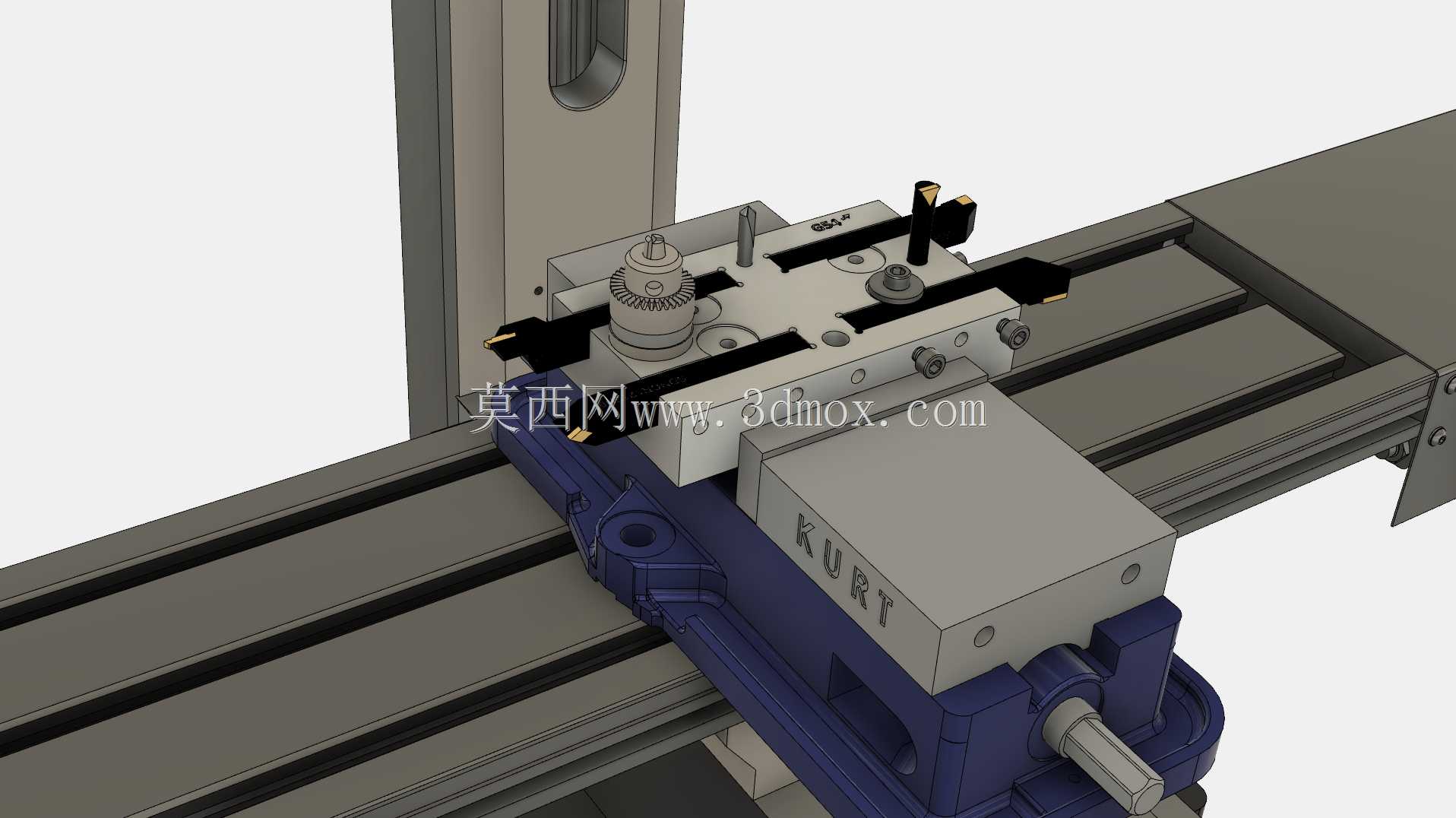

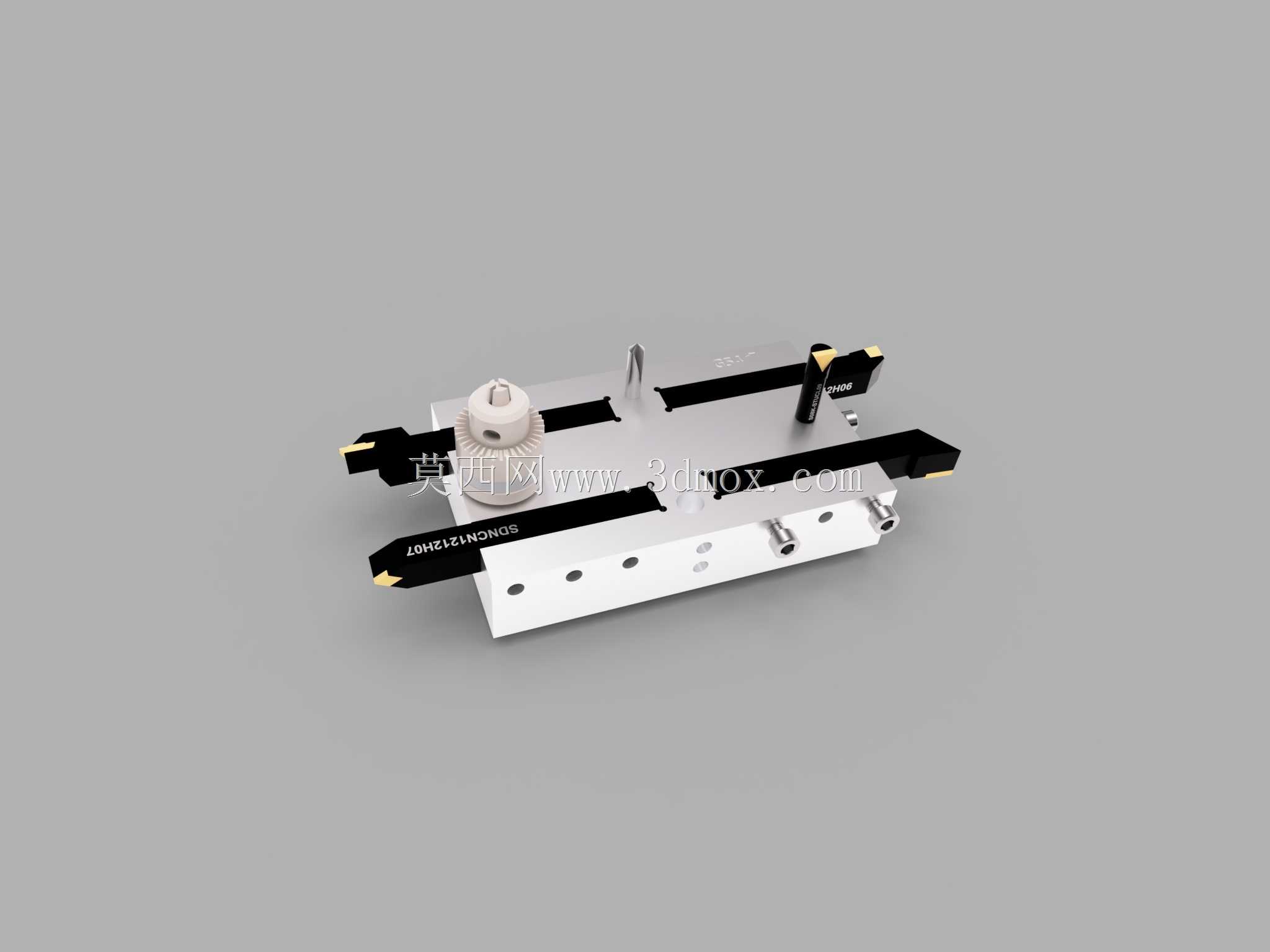

这款刀架结构主要面向小型桌面级迷你车床的数控化改装场景，适配个人工坊、教学实训、小批量精密零件试制等应用场景，能够解决原迷你车床手动换刀效率低、加工工序受限、无法完成铣削点位加工的痛点，让原本仅能完成简单车削作业的小型车床，拓展出多工序复合加工能力。在实际加工作业中，该刀架可同时装夹4把12×12规格的车刀，覆盖外圆车削、端面车削、内孔车削、切断切槽等常规车削工序需求，同时预留3个专用安装位，可搭载点位钻、点钻等孔加工刀具，还可适配微型钻夹头组件，满足钻孔、点定位、轻量铣削等复合加工需求，无需反复拆装更换刀架即可完成小型零件的多工序连续加工，大幅降低小型零件加工过程中的装夹找正时间，提升小型车床的加工适配范围。从设计思路来看，该刀架采用模块化集成布局，将多工位车刀装夹位与孔加工刀具安装位整合在同一安装基座上，基座底部设置与迷你车床中拖板适配的安装接口，可直接替换原车床的手动刀架，无需对车床原有导轨、拖板结构进行破坏性改装，安装时仅需对齐拖板安装螺孔完成紧固即可，安装边界完全适配常规4英寸卡盘规格的迷你车床中拖板行程范围，不会出现超出行程干涉卡盘、尾座的问题。刀架的刀具装夹结构采用侧压紧固方式，每把刀具的装夹位置都经过精度校准基准设计，配合数控系统的刀具偏移参数设置，可实现不同刀具的加工坐标快速切换，在多工序加工时仅需调用对应刀具补偿参数即可完成加工，无需重新对刀。同时刀架结构预留了微型钻夹头的安装接口，可通过配套的螺纹支架将钻夹头固定在刀架对应位置，适配1.5-10mm夹持范围的M12×1.25规格微型钻夹头，满足小型零件的钻孔、倒角、点位标记等加工需求。整体结构采用紧凑化设计，在有限的刀架安装空间内最大化拓展刀具装夹容量，同时保证整体刚性满足轻量复合加工的切削受力要求，不会因多刀具布局导致加工振颤，适配小型零件的铝件、塑料件、软金属件的小余量切削加工，能够帮助小型车床用户以较低的改装成本，实现接近入门级车铣复合设备的加工能力，非常适合个人DIY加工、教学演示、小型精密零件打样等场景使用。
