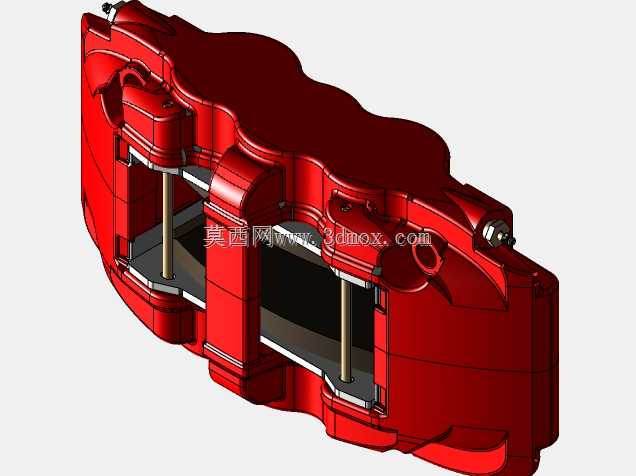

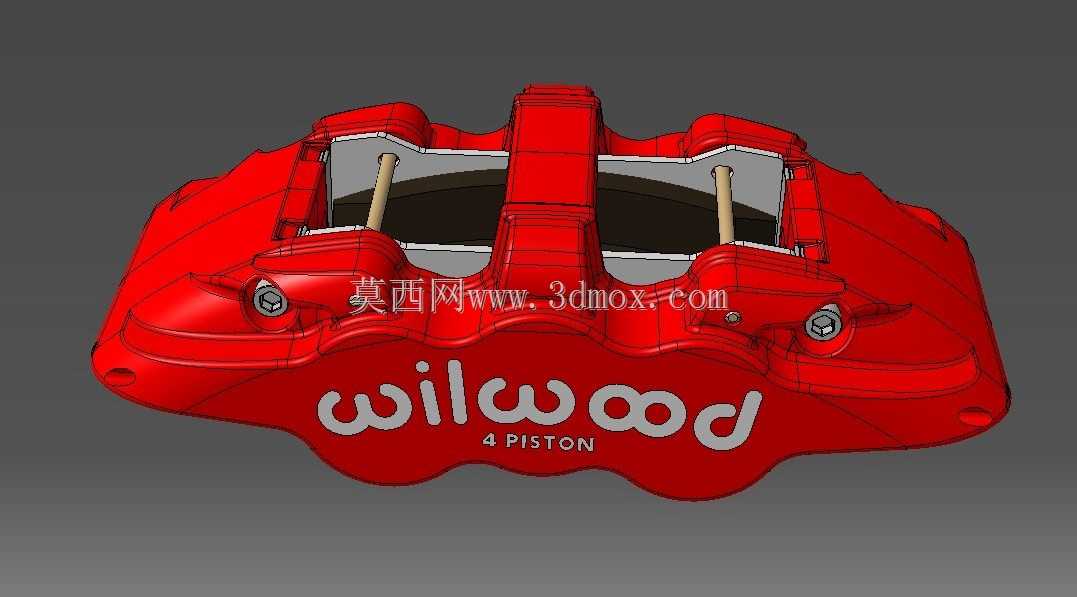

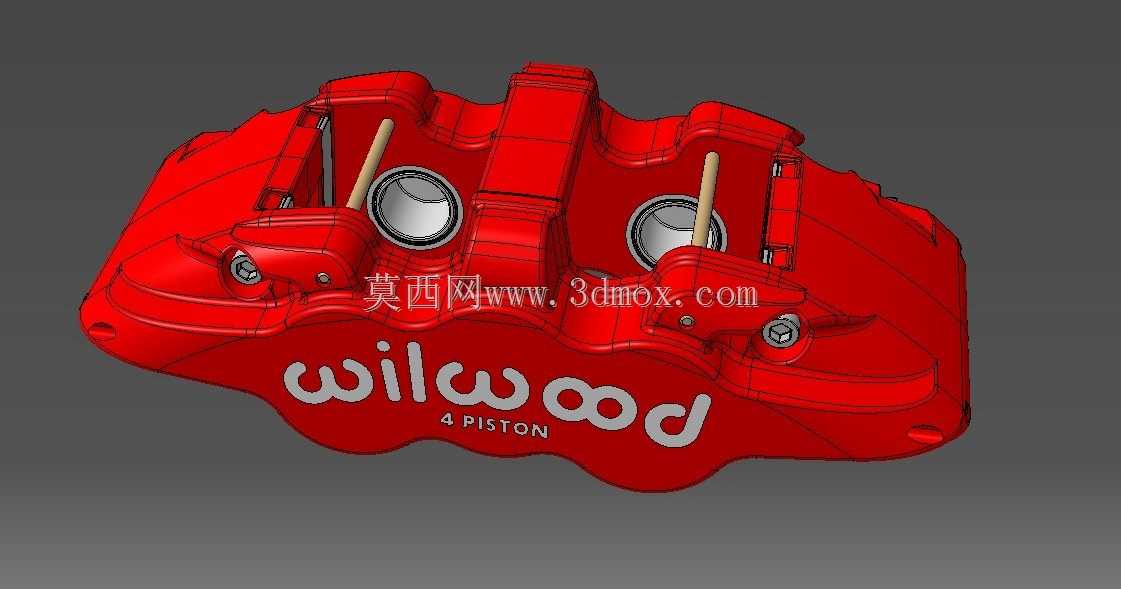

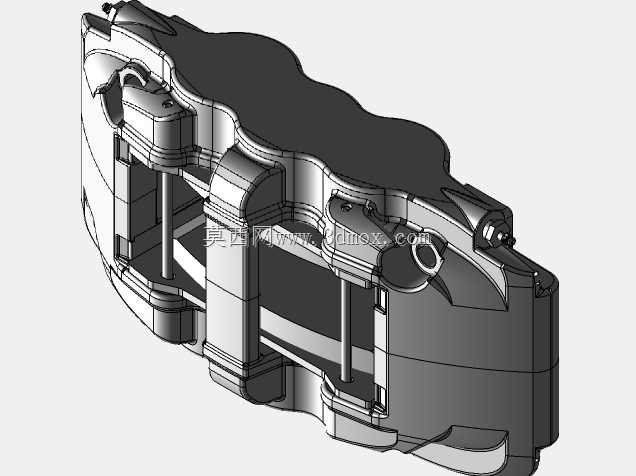

威尔伍德四活塞制动卡钳结构设计

该制动卡钳主要应用于乘用车辆底盘制动系统，适配高性能街车改装、赛道竞技车辆的前轮制动回路，可直接匹配对应规格的刹车盘、转向节安装位，承担车辆行驶过程中减速、驻车维持的核心制动功能，相比原厂单活塞浮动卡钳，四活塞的布局能提供更线性的制动力输出，在连续高强度制动工况下可有效降低热衰减幅度，保障制动脚感的一致性。从功能特性来看，这款对置四活塞卡钳采用分体式锻造壳体结构，内部四个活塞分两组对称布置在刹车盘两侧，制动时活塞同步推动两侧刹车片均匀贴合刹车盘摩擦面，避免单侧偏磨的问题，卡钳本体上集成的油路通道可将制动液压力均匀分配到四个活塞腔，内置的防尘密封圈、活塞回位胶圈既可以阻挡刹车粉尘、泥水进入活塞腔，也能在制动解除后带动活塞自动回位，减少刹车片与刹车盘的拖滞摩擦，降低行驶过程中的动力损耗。设计过程中优先考虑了安装边界的适配性，卡钳的两个安装耳孔间距严格对应改装市场主流的合头桥码尺寸，壳体外侧的凸起加强筋沿着制动受力方向布置，既可以提升卡钳整体的抗扭刚度，避免大制动力下壳体出现形变导致活塞偏磨，也能在壳体内部预留出足够的散热空腔，配合壳体表面的散热鳍片结构，可在车辆行驶过程中引导气流穿过卡钳带走制动产生的热量，降低制动液沸腾的风险。外形设计上采用了流线型的外轮廓，壳体表面做了圆弧过渡处理，既可以减少行驶过程中的风阻，也能避免轮毂转动时与卡钳发生干涉，活塞腔的位置经过反复调校，确保刹车片的摩擦面受力中心与刹车盘的摩擦中心完全重合，最大化刹车片的有效接触面积，延长刹车片的使用寿命。卡钳上的放气螺钉布置在壳体的最高位置，方便更换制动液时排出油路内的空气，避免气阻导致制动失效，整体结构在满足制动强度要求的前提下尽可能做了轻量化处理，降低簧下质量，提升车辆悬架的响应速度，改善操控表现。
