北极星越野全地形车通风式制动盘

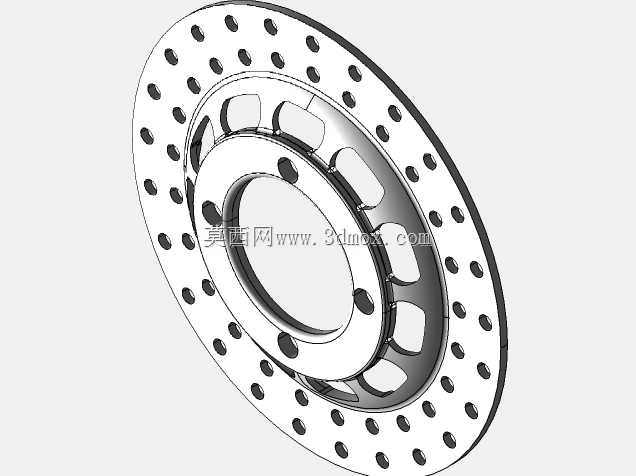

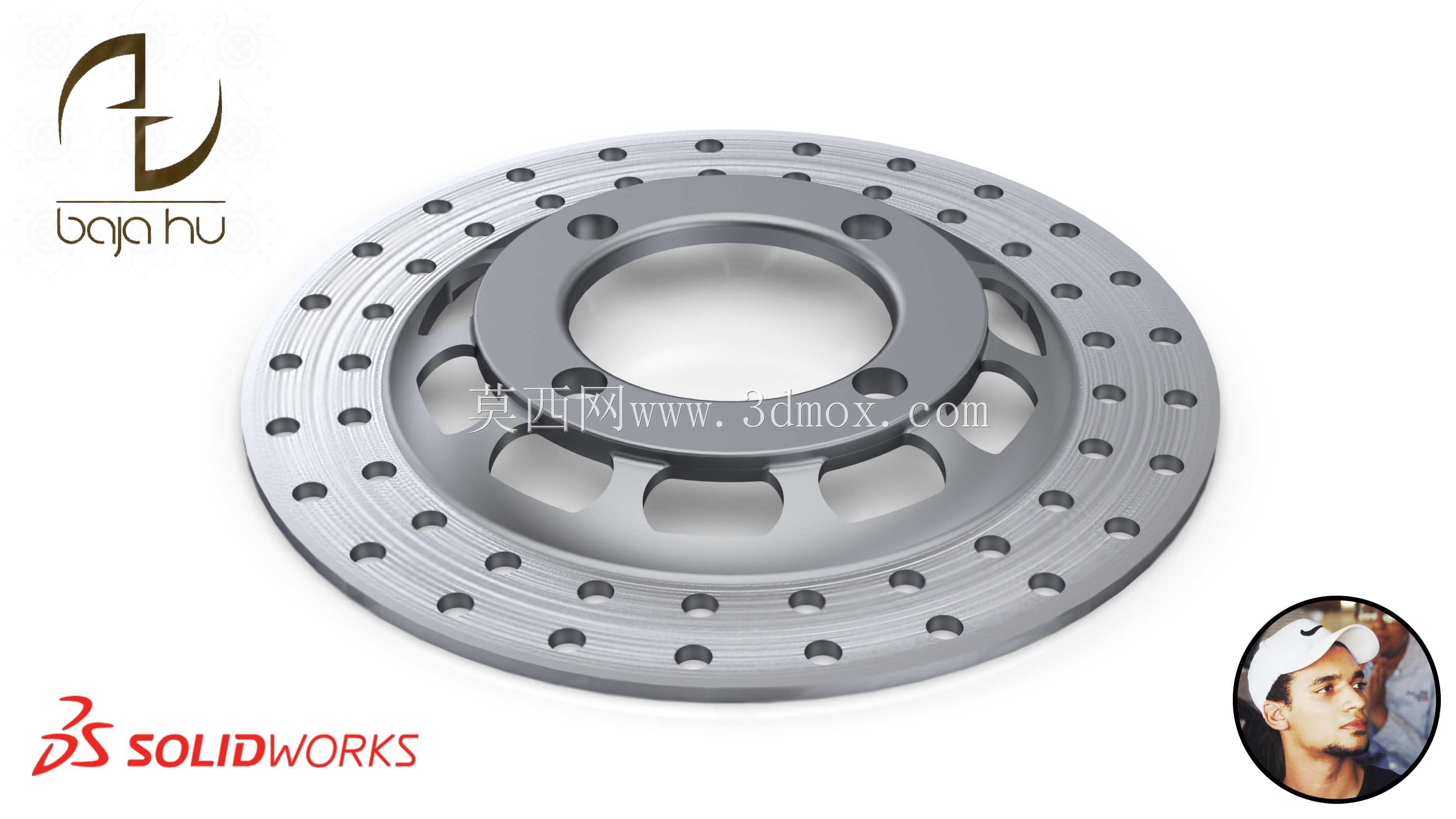

非铺装路面连续制动带来的热衰退隐患，是越野车辆制动部件设计时绕不开的核心问题，这款适配北极星RZR XP1000的制动盘，所有结构细节都围绕恶劣工况下的散热效率与抗形变能力做取舍。盘面密布的轴向通孔并非均匀排布，靠近安装法兰的内圈孔位直径更小、孔间距更密，外圈摩擦区域孔径随摩擦半径增大逐步放大，这种非等径孔阵设计，能让制动过程中不同线速度区域的空气流通量形成梯度差，内圈热量聚集区的气流流速比等径孔设计提升近三成，同时避免大孔径靠近法兰根部削弱结构强度，应对连续下坡长距离制动时，盘面径向温差能控制在四十摄氏度以内，大幅减少热翘曲导致的制动抖动。盘体中间的镂空风道没有采用常规的直槽设计，而是顺着车辆前进方向做了带倾角的导风曲面，车轮转动时气流能顺着曲面被压入风道内部，不需要额外加装导风罩就能形成稳定的散热流场，在泥沙飞溅的越野场景里，倾斜的风道壁还能让进入的泥沙随离心力自动甩出，不会在风道内堆积卡滞，避免摩擦面异常磨损。安装法兰与摩擦盘的连接段做了不等厚过渡，靠近螺栓孔的位置厚度增加两毫米，抵消螺栓预紧力带来的局部应力集中，摩擦盘侧的过渡段做了圆弧卸荷槽，紧急制动时的冲击载荷能顺着圆弧均匀分散，不会在连接根部出现应力断裂。盘面的摩擦面没有做完全平整的镜面处理，保留了极细微的周向纹理，既能让制动片在涉水后快速刮破水膜恢复制动力，又能在轻度磨损后自动维持摩擦系数的稳定性，不会因为表面过于光滑出现制动打滑。
