小型桌面CNC设备Z轴进给传动结构

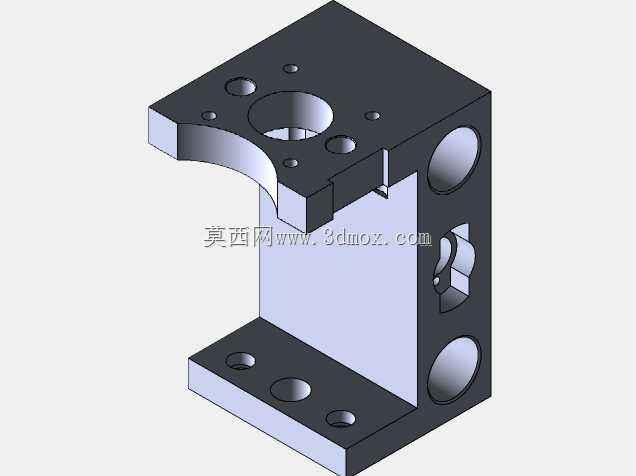

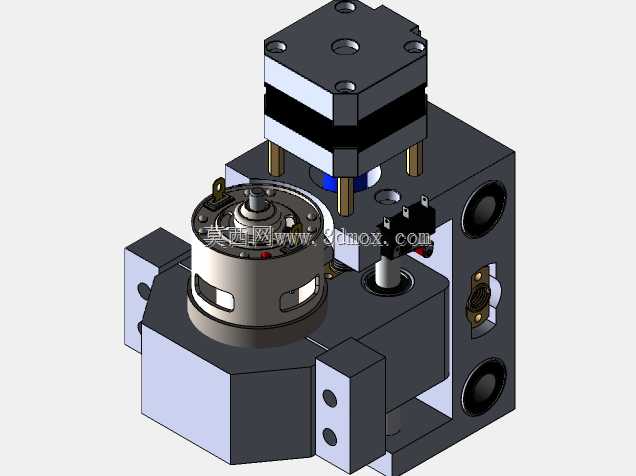

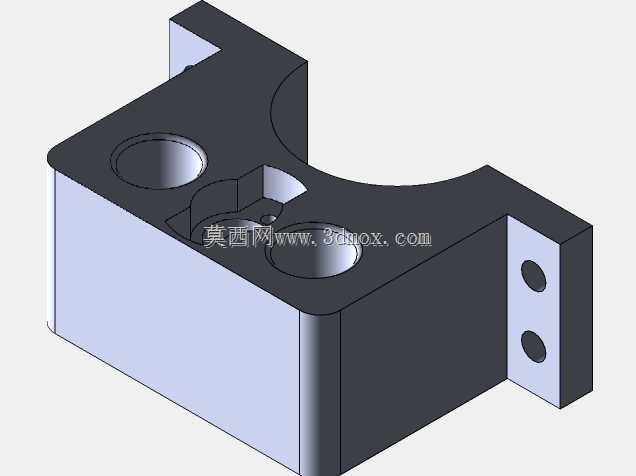

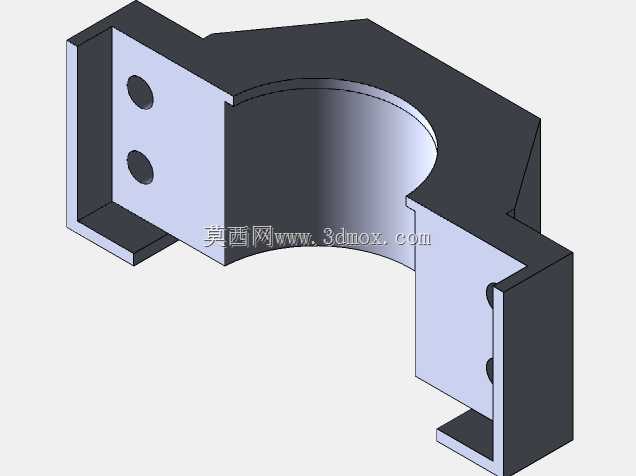

该结构为小型桌面级数控加工设备的Z轴进给执行单元，主要面向桌面级CNC雕刻、小型零件精密切削加工场景，承担加工过程中主轴沿垂直方向的精准进给、抬刀下刀动作执行功能，是小型数控加工设备实现垂直方向位置控制、切削深度调节的核心功能部件，适配小行程、轻负载的桌面加工工况，可满足软金属、工程塑料、木材等常见小型加工材质的铣削、钻孔、雕刻作业的Z轴运动需求。从功能特性来看，该Z轴单元集成了主轴安装位、传动导向组件、限位检测元件与安装基座，整体采用模块化集成设计，将驱动端、导向端、执行端整合在同一安装基座上，无需用户额外进行复杂的同轴度、平行度调校，可直接装配到对应规格的CNC设备横梁上完成组装。导向部分采用双圆柱导柱配合直线轴承的结构，能够在有限的安装空间内提供足够的侧向支撑刚度，抵消加工过程中刀具切削产生的径向载荷，避免Z轴滑台出现偏摆、窜动问题，保证主轴进给的直线精度；驱动端预留了对应步进或伺服驱动元件的安装位置，可通过丝杠传动将电机的旋转运动转化为滑台的垂直直线运动，传动间隙小，进给分辨率高，可实现微米级的进给深度调节，适配小型精密加工的精度要求。设计过程中充分考虑了桌面级设备的空间限制，整体结构布局紧凑，将驱动电机布置在滑台侧方位置，有效压缩了Z轴单元的整体高度，降低了设备整体的重心高度，提升设备运行的稳定性；基座采用一体式块状结构设计，安装面经过精密加工处理，可保证与设备横梁连接的平面度要求，同时在基座上预留了多组标准安装孔位，可适配不同规格的风冷主轴安装需求，也可根据使用场景更换为打标头、点胶头等其他执行末端，拓展设备的使用场景。在安装边界方面，该Z轴单元的横向安装尺寸适配常见3018规格桌面CNC的横梁安装间距，垂直行程覆盖小型加工场景常用的0-60mm进给范围，安装孔位采用标准化间距设计，可直接替换同规格的老旧Z轴部件进行设备升级，各运动部件之间预留了足够的安全间隙，不会出现运动干涉问题，侧面预留的限位开关安装位可直接装配光电或机械限位元件，实现Z轴上下行程的硬限位保护，避免超程撞机问题的发生。整体结构兼顾了刚性、精度与安装便捷性，无需复杂的二次加工即可完成装配使用，适合小型数控设备的生产组装、老旧设备升级改造以及数控教学实训场景使用。
