桌面级小型数控铣床结构设计方案

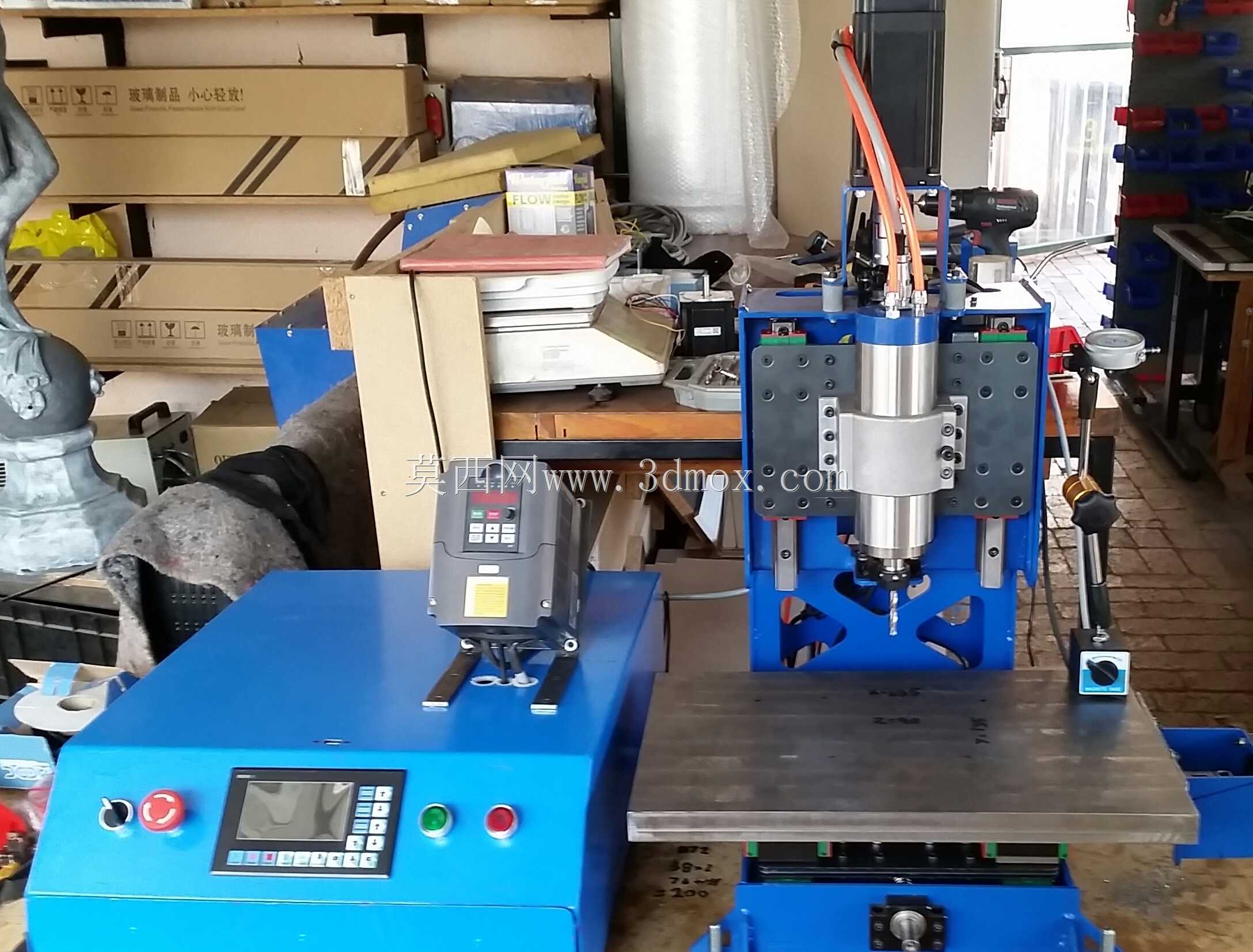

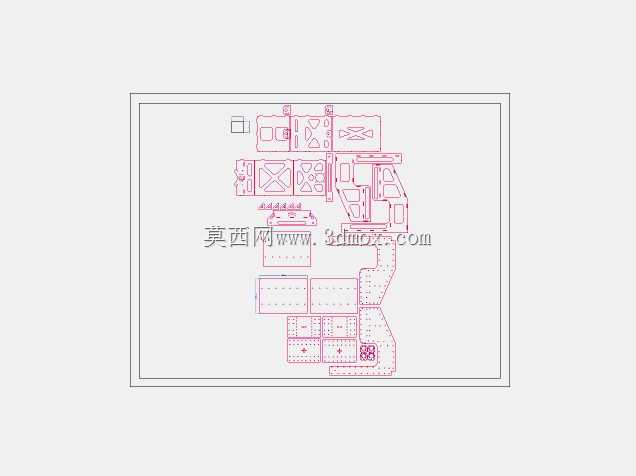

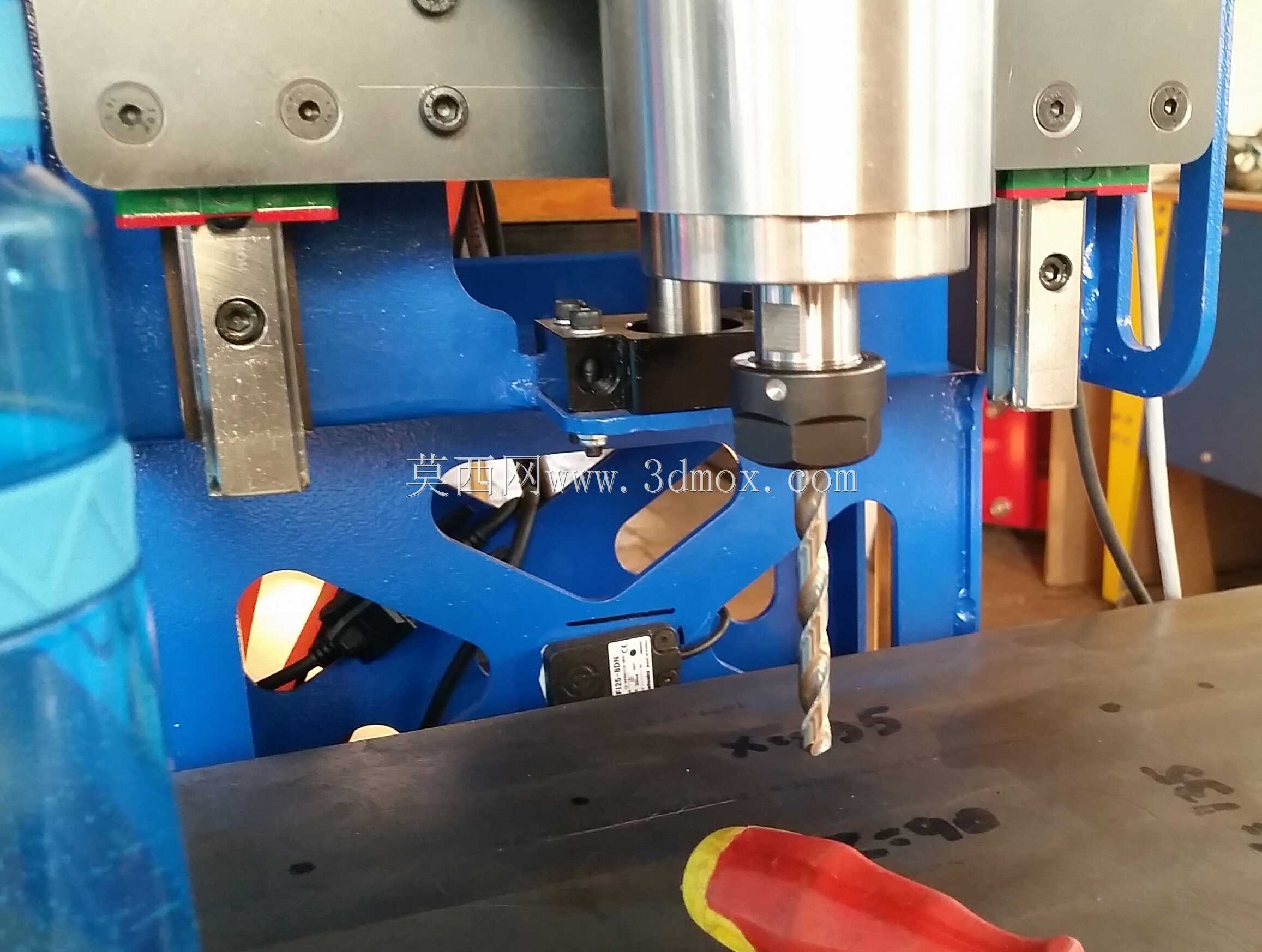

这款小型数控铣床主要面向个体加工工坊、职业院校实训教学、创客空间以及小批量定制加工场景，能够在有限的场地空间内完成常规的金属、非金属零件铣削加工任务，可适配平面铣削、沟槽加工、钻孔、简单曲面成型等多类加工工序，填补了大型工业机床占地空间大、采购成本高，无法适配小规模灵活加工需求的市场空白。从实际用途来看，该设备既可以满足教学场景下学员实操数控编程、对刀操作、工艺参数调试的实训需求，也能支撑小型加工作坊承接非标零件打样、小批量五金件生产、文创产品金属部件加工等业务，同时也适合机械爱好者在家完成个人DIY项目的零件制作，无需依赖大型工业厂房的配套设施即可独立开展加工作业。在功能特性设计上，这款铣床采用立式主轴布局，主轴单元搭配高速电主轴，可适配不同直径的铣刀、钻头等加工刀具，配合三轴联动的运动结构，能够实现X/Y/Z三个方向的精准进给，满足不同轮廓零件的加工精度要求；设备配套独立的电控柜体，将驱动模块、控制模块、操作面板集成在统一柜体内，操作面板上设置有状态显示屏、功能按键、急停按钮与启动停止控件，操作人员可直接在柜体面板完成参数设置、程序调取、加工启停等操作，人机交互逻辑清晰，降低了新手的操作门槛。整体设计思路围绕“紧凑实用、性能稳定”展开，结构上采用框架式龙门支撑结构，主轴安装座搭配双侧线性导轨，保证主轴运动过程中的刚性与稳定性，减少加工过程中的振动偏移，提升加工表面质量；工作台采用平整金属台面，预留标准T型槽用于工件装夹固定，可适配不同规格的平口钳、夹具，满足不同尺寸工件的装夹需求。从安装边界来看，设备整体采用分体式布局，电控柜与加工主机可并排摆放，整体占地空间不足两平方米，对厂房层高、地面承重没有特殊要求，普通平整的车间地面、工作室桌面即可完成安装部署，无需额外制作专用设备基础；设备的走线采用内置拖链布局，将动力线缆、气路管线统一收纳在拖链内，既避免了加工过程中线缆剐蹭影响加工，也让设备整体外观更加整洁规整，日常维护时可直接打开拖链检查线路状态，降低后期运维的难度。设备的运动部件均设置有防尘防护结构，可阻挡加工过程中产生的金属切屑、粉尘进入导轨与传动部件内部，延长核心运动部件的使用寿命，适配长时间连续加工的使用需求。
