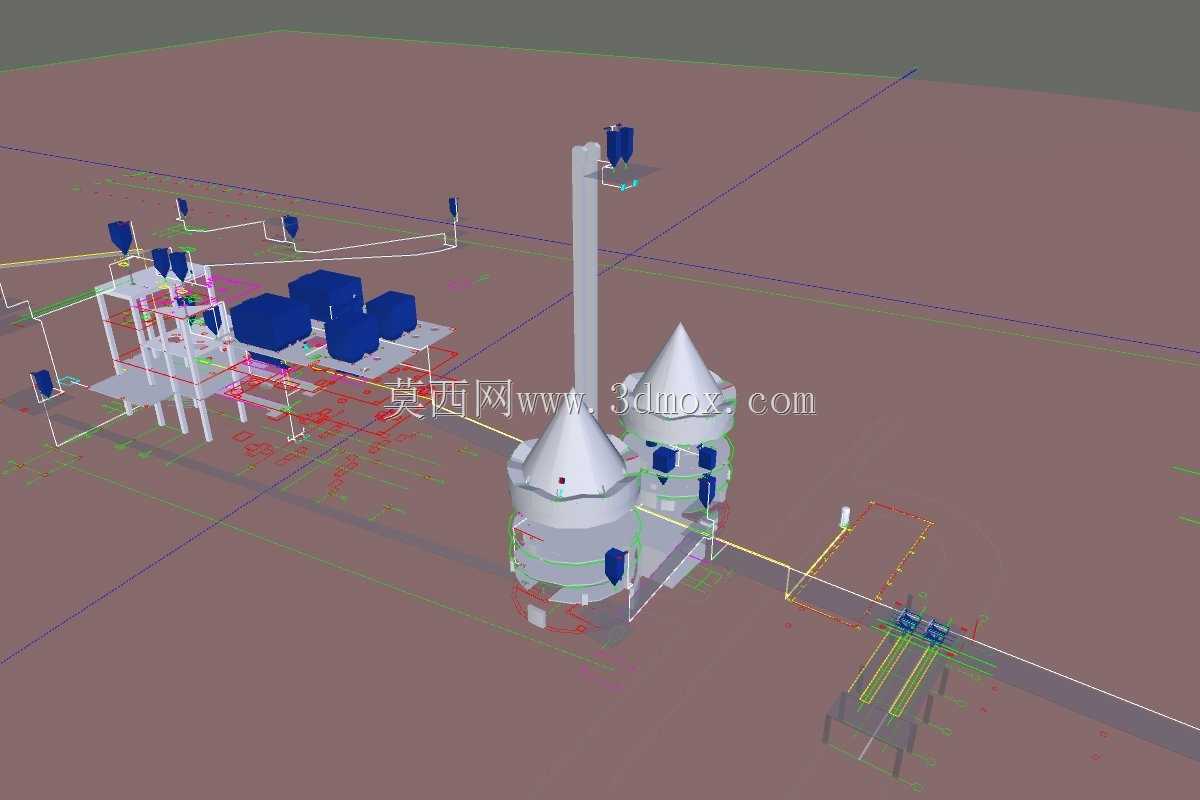

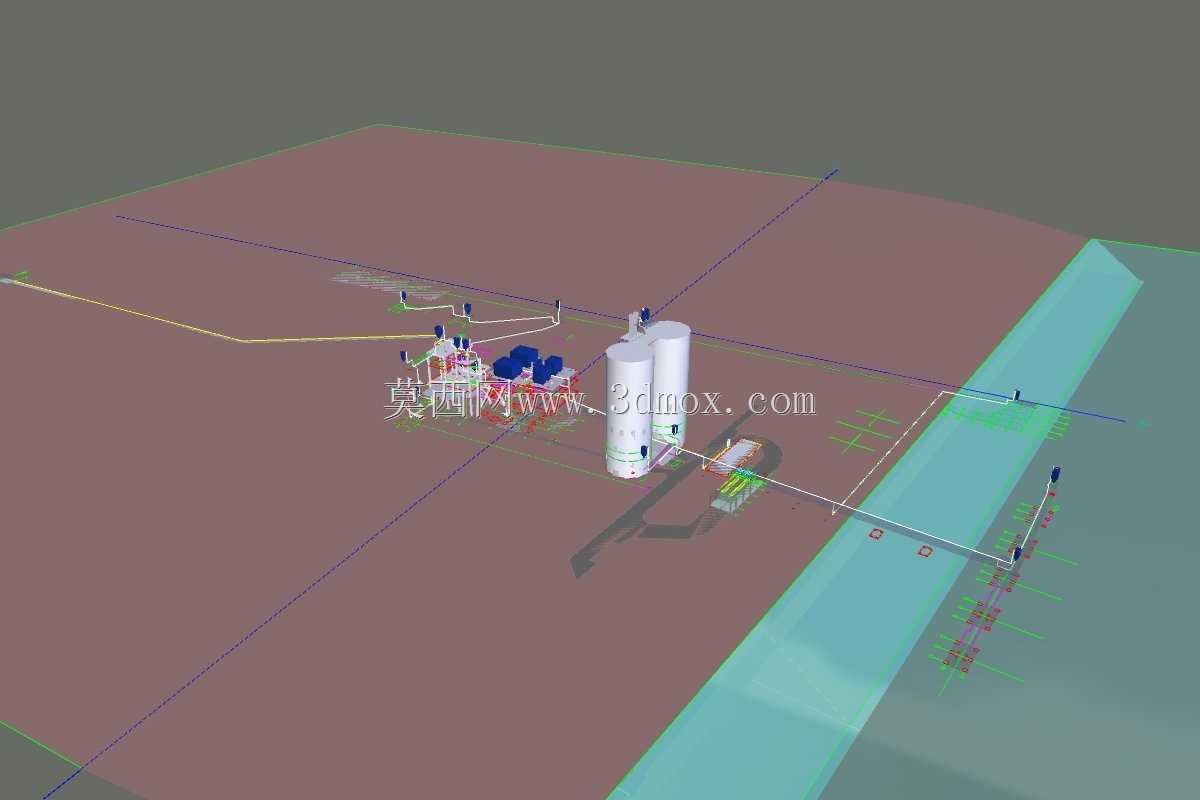

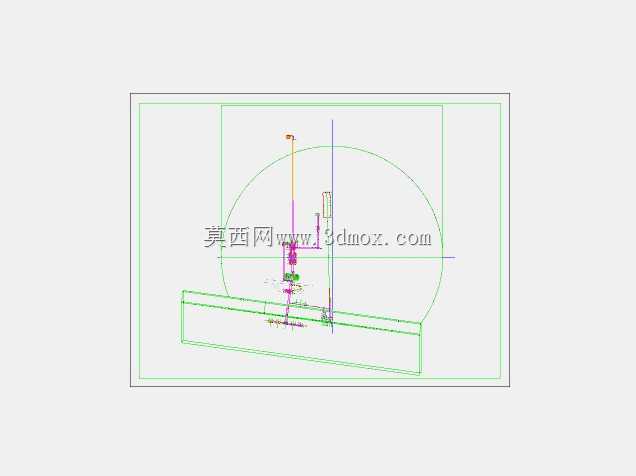

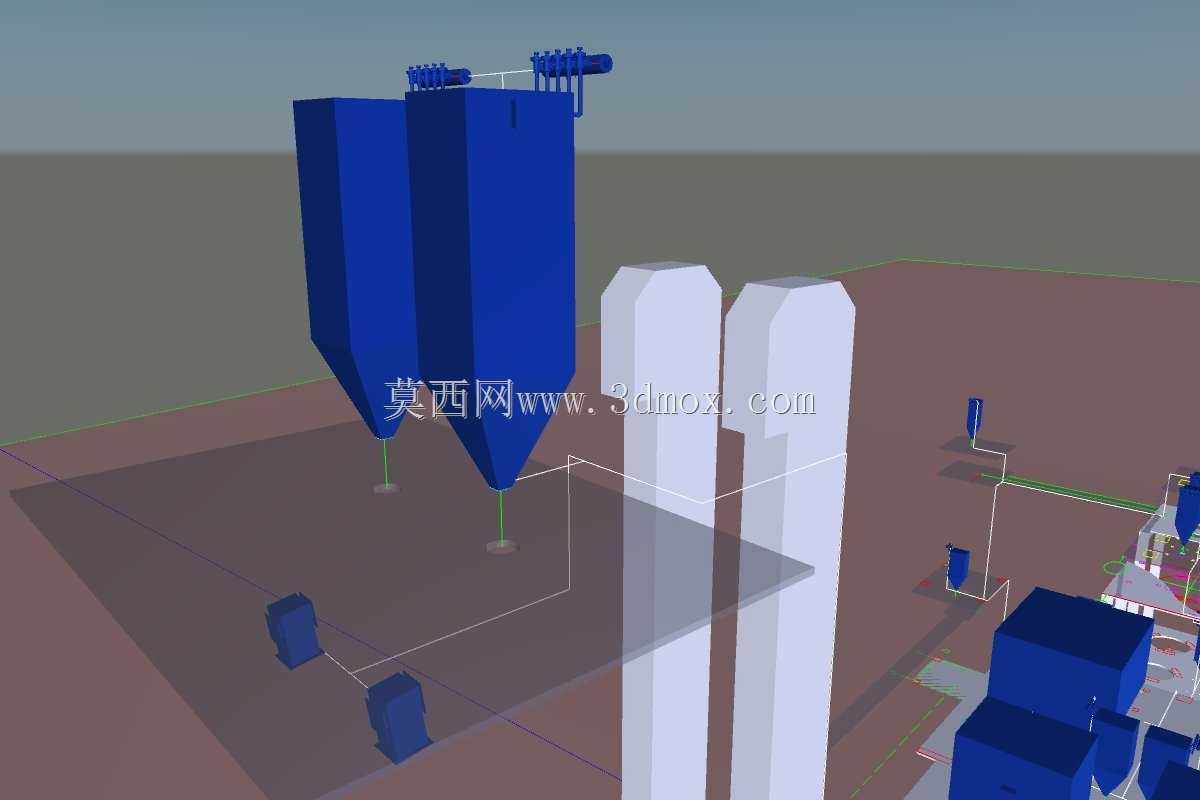

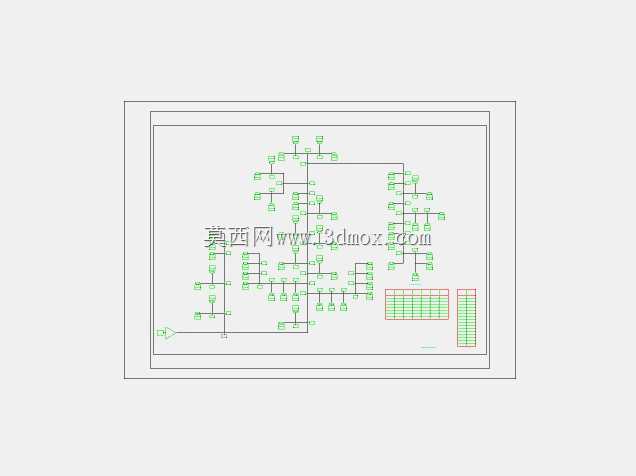

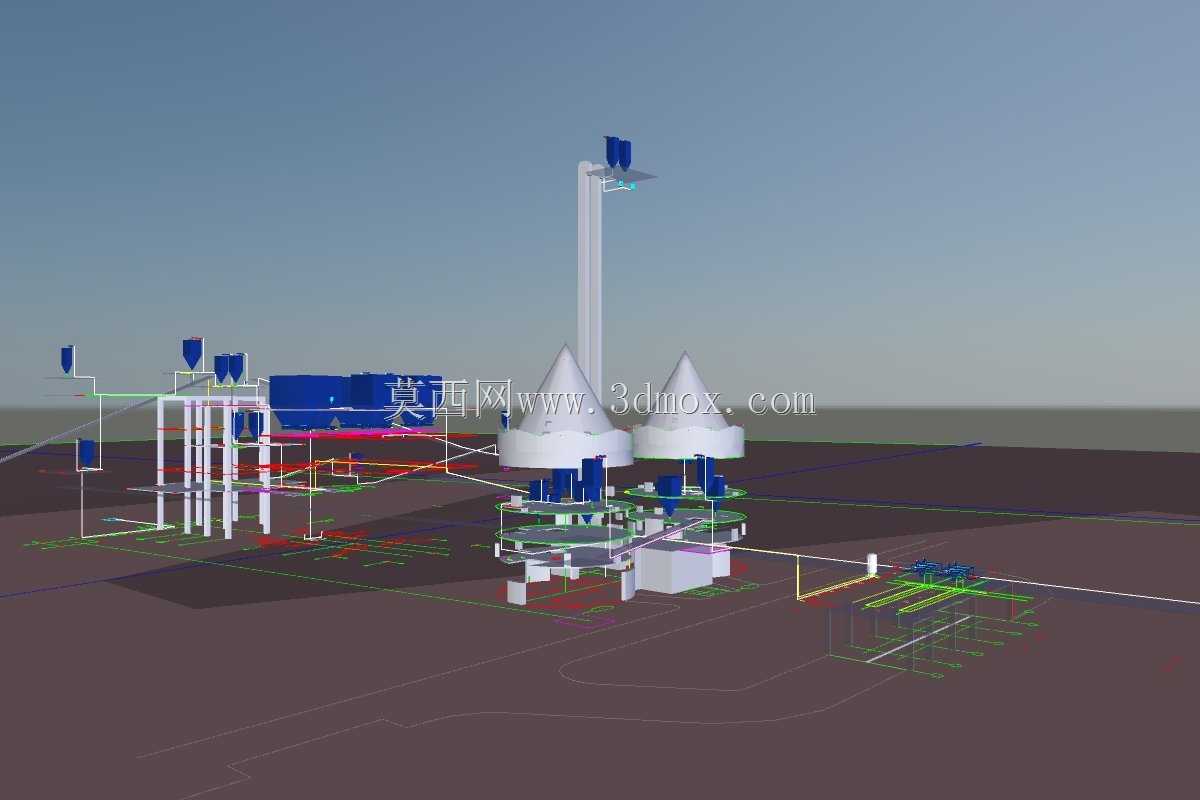

水泥厂厂区压缩空气输送管网布局设计

这套压缩空气管网设计主要服务于水泥生产厂区的全流程气动动力供给，覆盖从原料预处理、熟料煅烧到成品包装发运的全生产环节用气需求，是保障厂区各类气动设备稳定运行的核心动力脉络。在实际水泥生产场景中，压缩空气承担着多重关键作用：既为水泥磨进料装置的气动闸板、流量调节阀提供启闭动力，保障磨料喂料的精准可控；也为水泥筒仓的气动破拱装置提供高压气源，避免仓内水泥粉料受潮板结引发的堵料断料问题；同时支撑包装车间的自动化包装执行机构、调度区的气动信号元件稳定动作，还为熟料散装环节的快速装车卸料阀门、收尘装置的气动喷吹系统提供动力支持，覆盖了水泥生产从原料入厂到成品外运的全链路气动需求。设计过程中优先遵循水泥厂区的工艺动线排布逻辑，主干管线沿厂区主干道侧边架空或浅埋铺设，避开重型车辆碾压区域与地质沉降敏感带，减少管线受外力破坏的风险；分支管线根据各用气点位的耗气量、气压需求做差异化管径匹配，靠近水泥磨、筒仓群等大负荷用气区域的管线做通径放大处理，远端包装、散装区域的管线配置合理的坡度与排污节点，避免管内积水积尘影响气源品质。整体管网的安装边界充分贴合现有厂区的建构筑物布局，管线与水泥筒仓、磨房、包装车间等建筑的安全间距符合工业管线布设规范，架空段的净空高度满足厂区检修车辆、物料运输车辆的通行要求，地埋段的埋设深度避开冻土层与现有地下管线走向，同时在各分支节点预留了后续产能扩容的接口位置，无需大规模改动主干管线即可满足后续新增用气点位的接入需求。管线的走向排布充分考虑压损控制，通过减少不必要的直角弯折、缩短大负荷点位与空压站的管线距离，将全程气压损耗控制在合理区间，保障末端用气设备的气压稳定；同时在管线的关键节点设置了控制阀门与检修旁路，单一段管线出现故障时可通过阀门切换隔离故障段，不影响其他区域的正常生产供气，大幅降低管网维护对连续生产的影响。
