水泥厂厂区压缩空气输送管网布局设计

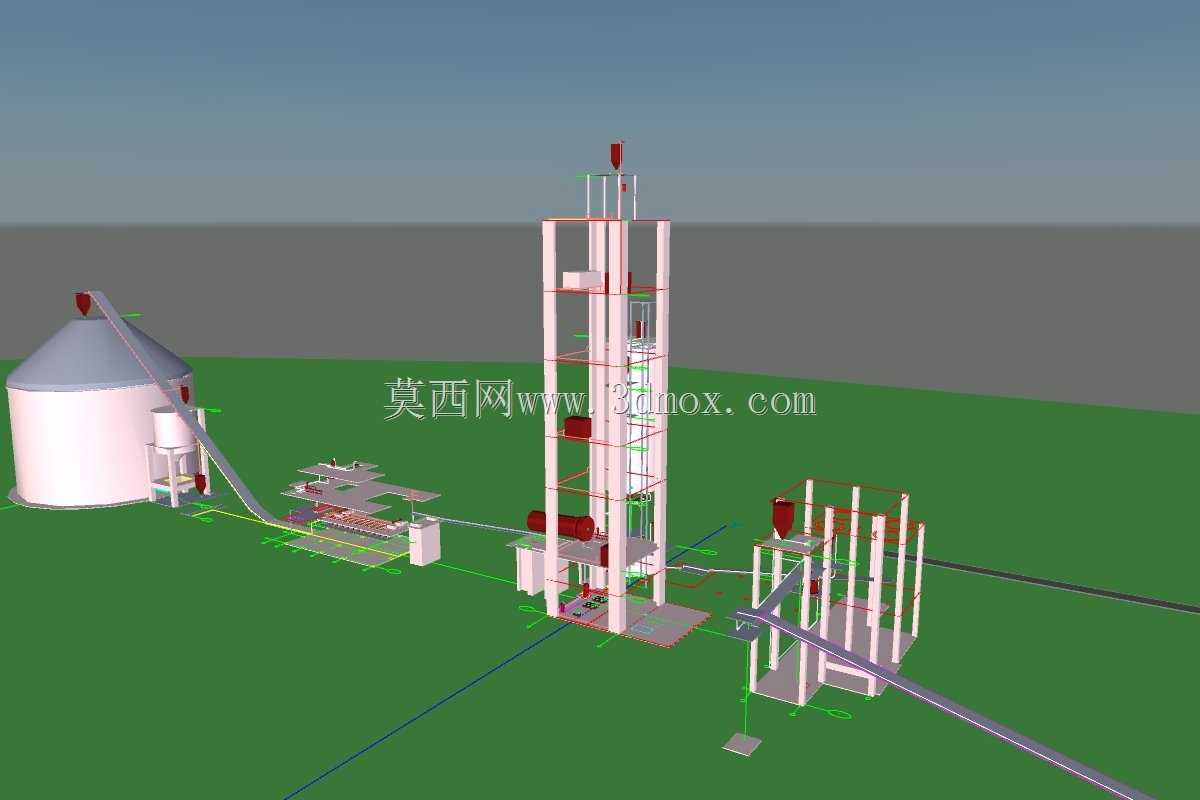

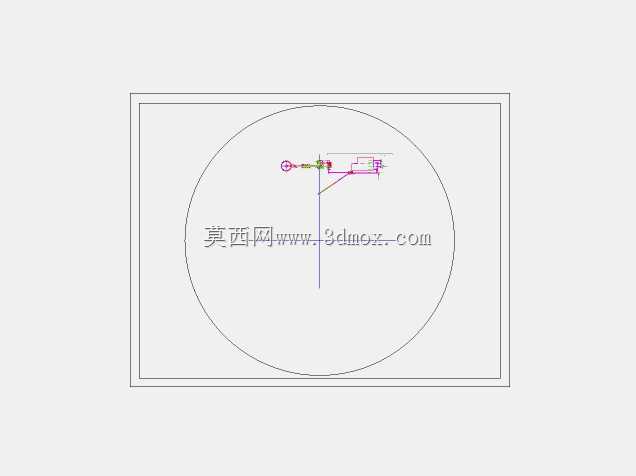

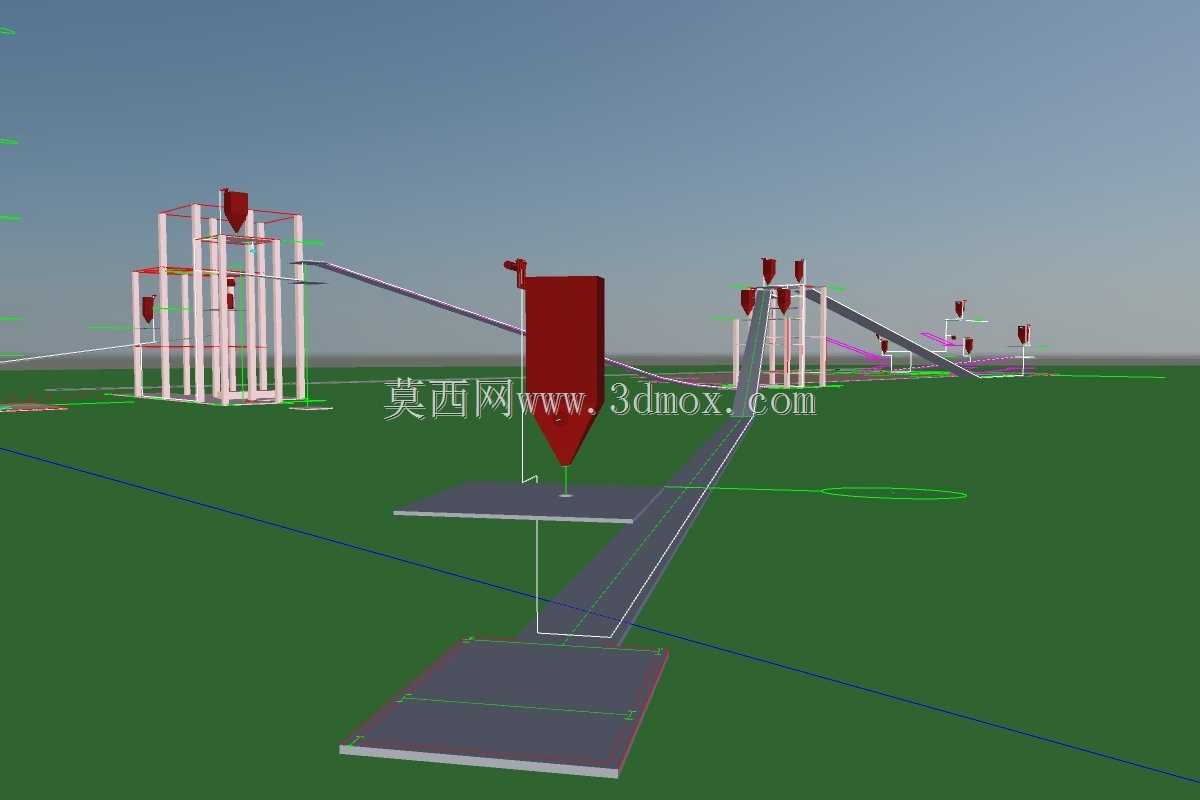

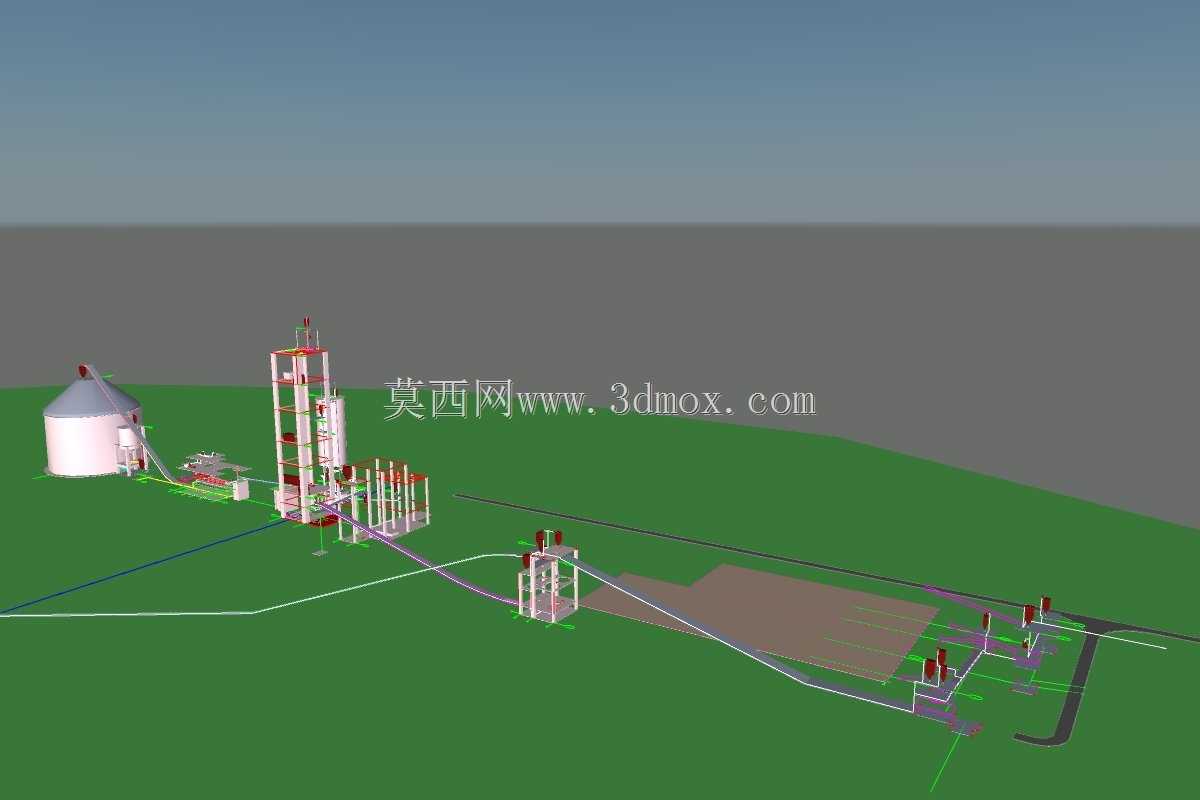

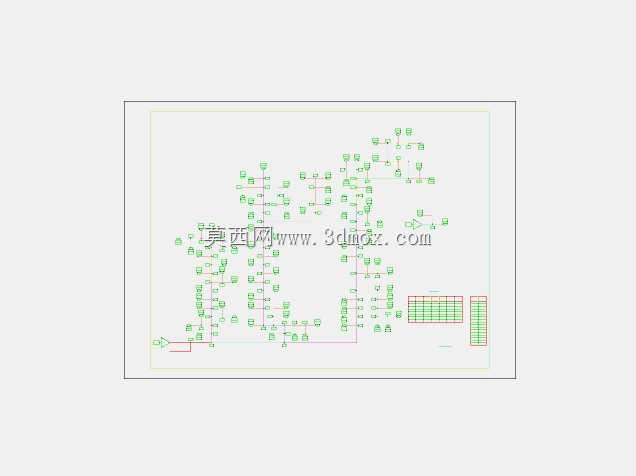

这套三维设计成果完整还原了水泥生产厂区第一生产区块的压缩空气输送管网整体布局，覆盖从原料预处理到熟料储存全生产链路的用气点位排布，可直接用于厂区工艺规划、管线施工交底、运维路径梳理等实际生产场景。在水泥生产全流程中，压缩空气是贯穿多道核心工序的重要动力源，既承担生料、煤粉、成品水泥等粉状物料的气力输送动力供给，也为各类气动阀门、执行机构、除尘装置的脉冲清灰组件、仪表吹扫装置提供稳定的压力气源，管网布局的合理性直接决定整条生产线的运行稳定性、能耗水平与后期运维难度。设计过程中首先梳理了区块内全部用气节点的压力等级、瞬时用气量、用气连续性要求，针对不同工序的用气特性做了管线分级设计：原料堆取料区域、生料磨区域的用气点位分散且单次用气量波动大，采用大口径主干线沿厂区主干道地埋铺设，再通过支干线引至各用气点的布局，既减少管线架空带来的厂区空间占用，也能降低重型工程车辆通行对管线的外力损伤风险；旋风预热器、窑体、熟料冷却、电除尘区域的用气点位集中且对气压稳定性要求高，采用管廊架空铺设方式，避开窑体高温辐射区域，同时预留足够的管线热膨胀伸缩余量，避免长期高温环境下管线变形引发的泄漏问题；熟料储存与输送区域的管线沿输送机架体排布，缩短到各用气点的管线长度，减少沿程压力损耗。设计中充分考虑了安装边界的适配要求，地埋管线的铺设深度符合厂区冻土深度与重载路面承压要求，管线路径避开其他工艺管线、电缆沟、给排水管网的铺设区域，预留足够的安全检修间距；架空管线的支撑间距根据管线口径、介质压力做了对应计算，避免管线长期运行出现下垂变形，同时在管线的最低点位设置排污阀、最高点位设置排气阀，在长距离直管段按规范设置伸缩节，在各分支节点预留切断阀与压力检测接口，方便后期运维检修时快速切断对应区段气源，不影响其他生产环节的正常供气。整套管网的走向完全匹配厂区现有生产装置的布局，所有管线接口位置与各生产设备的用气接口一一对应，安装时无需额外做大规模的管线改道调整，能够有效缩短现场施工周期，降低安装成本。
