流线型竞速小型快艇三维建模设计

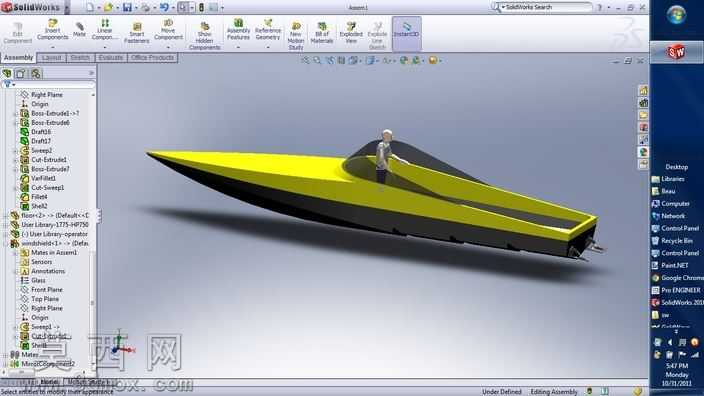

本作品为小型竞速快艇的三维建模成果，建模过程依托SolidWorks平台完成，整体采用自顶向下的装配体设计思路，先搭建船体整体轮廓基准面，依次完成船身外壳、驾驶舱、内部支撑结构、尾部推进组件的零件建模后再进行总装配约束。船体外观采用尖锐V型船首搭配逐步抬升的船尾流线型设计，船身外壳通过多段引导线放样生成曲面，经曲面缝合、加厚操作形成实体壳体，曲面过渡处做了连续曲率的圆角处理，保证水线区域的顺滑度，降低航行时的水流阻力。船身上半部分采用亮黄色外观材质，下半部分船底采用深黑色哑光材质，两种材质的分界沿船体侧面的斜向折线分布，还原竞速快艇的经典撞色视觉效果，驾驶舱区域设置了半透明的深色挡风曲面，模拟钢化玻璃材质的透光与折射属性，舱内放置简化的人体驾驶姿态模型，用于直观呈现驾驶位的空间布局与乘坐尺度。船体底部沿纵向设置了多道平行的导流筋结构，通过拉伸凸台与船身主体合并，用于提升高速航行时的航向稳定性，尾部预留了螺旋桨推进器的安装接口，装配体中保留了完整的特征树与配合关系，所有零件均添加了对应的材质属性，可直接用于后续的干涉检查、工程图导出或者3D打印制作。建模过程中对船体的重心位置做了初步的布局规划，将较重的动力组件安装位置预设在船身中后段，保证航行时的抬头姿态合理，同时对船身外壳的壁厚做了统一设定，兼顾结构强度与轻量化需求，驾驶舱的开口轮廓经过多次调整，既保证驾驶员的视野范围无遮挡，也避免开口过大影响船身整体结构刚性。
