不锈钢框架工业生产操作台面结构

　　这类台面结构在离散制造车间的应用场景覆盖极广，从电子元器件组装工位、小型零部件检验区，到轻型工装夹具摆放、生产物料临时周转承托都能适配，区别于重型焊接工作台，它的框架采用薄壁不锈钢圆管搭建，整体自重更轻，在需要频繁调整工位布局的精益生产单元里，挪动移位不需要借助起重设备，两名现场操作人员即可完成位置调整。从实际使用角度出发，台面采用平整的复合板材覆面，表面粗糙度控制在合理区间，既不会因为过于光滑导致放置的小型零件打滑掉落，也不会因为表面凹凸造成精密工件放置时出现倾斜，日常生产中产生的少量切削液、擦拭酒精溅落到台面上，只需要用干布擦拭即可清理，不会出现渗液发胀的问题，适配多数轻工业生产场景的日常使用需求。设计阶段首先考虑的是框架的受力均匀性，四根主立柱采用等直径不锈钢圆管，垂直方向的直线度公差控制在每米1毫米以内，避免长期承重后出现立柱倾斜导致台面不平的问题；台面下方的横向连接杆分为上下两层，上层横管直接与台面底部的衬梁连接，将台面上的集中载荷快速分散到四根立柱上，下层横管距离地面预留150毫米的间隙，一方面可以作为脚部放置空间，让操作人员靠近台面作业时不会出现磕碰，另一方面也能避免地面清扫时的污水、杂物堆积在框架底部，日常清洁维护更方便。

　　框架的所有连接节点都采用满焊后打磨抛光处理，焊道位置做了圆弧过渡，没有尖锐的焊渣凸起，避免操作人员在取放工件时被毛刺划伤，同时焊接位置做了钝化处理，在潮湿的生产车间环境下也不容易出现锈迹，延长整体使用寿命。外形尺寸方面，整体长度控制在1.8米，宽度0.8米，台面距离地面的高度为0.75米，这个高度适配多数身高的操作人员站立作业，不需要过度弯腰或者抬臂就能完成台面上的操作，降低长期作业的疲劳感；安装边界上，框架底部的四个支脚都配有可调橡胶脚垫，调节行程为20毫米，即使车间地面存在轻微的不平整，也可以通过旋转脚垫调整台面水平度，不需要额外垫塞铁片或者木片，安装时只需要将框架放置在预定位置，调整四个脚垫的高度至台面水平即可投入使用，不需要打膨胀螺栓固定地面，不会破坏车间环氧地坪的完整性。

　　实际使用过程中，这类台面的静载承重可以达到每平方米150公斤，完全满足轻型零件组装、检验、包装的承重需求，不会因为放置多组工装、物料就出现台面中部下凹变形的问题；框架侧面没有额外加装挡板，台面上的物料可以从三个方向取放，多人协同作业时不会出现互相干扰的情况，在流水线旁的补料工位、质检区的待检品暂存工位使用时，物料流转效率更高。设计时特意规避了复杂的异形结构，所有管材都采用标准规格的不锈钢圆管，后期如果出现单根立柱或者横管磕碰变形，只需要切割对应长度的同规格管材替换焊接即可，维修成本极低，不需要整体更换台架；台面的衬板采用多层实木复合板外包防火贴面，即使偶尔有焊接火星溅落到台面上，也不会出现大面积灼烧痕迹，适配少量涉及点焊、打磨的辅助作业场景。

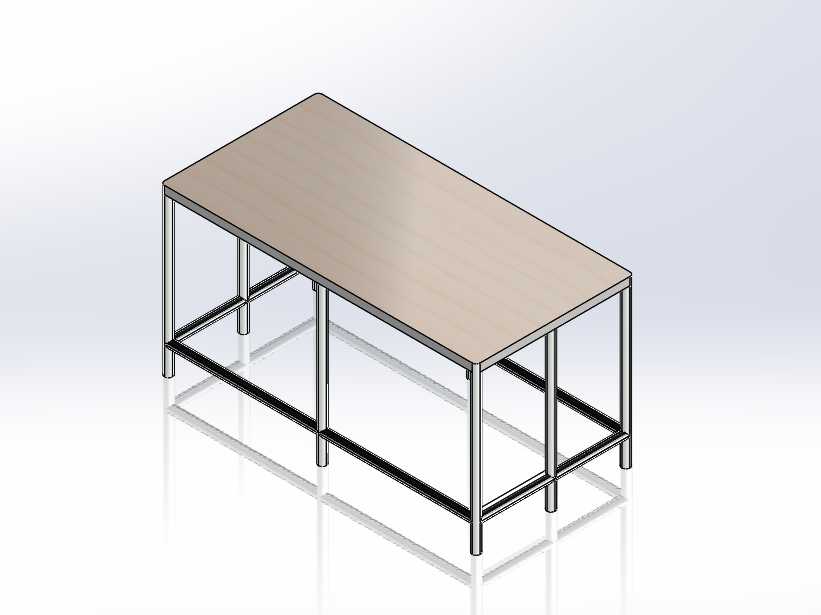

　　不同于带抽屉、带挂板的重型工具工作台，这款台面结构做了轻量化设计，没有多余的附加结构，整体视觉简洁，在洁净度要求较高的电子组装车间、食品包装车间使用时，不容易积灰，日常擦拭清洁的工作量更小，框架的圆管表面做了拉丝处理，指纹、轻微划痕都不会太明显，长期使用后依然能保持整洁的外观。在三维建模过程中，所有管材的相交位置都做了相贯线处理，完全还原实际焊接时的贴合状态，没有出现建模时常见的管材穿模、接缝错位问题，台面的边缘做了2毫米的圆弧倒边，还原实际生产中台面封边的处理工艺，模型的装配关系完全按照实际生产的装配顺序搭建，从支脚、立柱、横管到台面的层级关系清晰，结构设计人员可以直接在这个模型基础上根据自身车间的需求调整尺寸，比如加宽台面长度适配更长的工件加工，或者降低台面高度适配坐姿作业场景，不需要从零开始搭建框架结构，能大幅缩短工位器具的设计周期。
