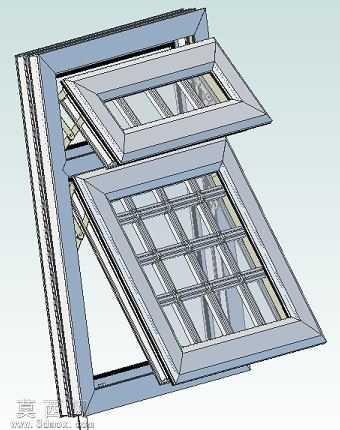

UPVC双轴外开带格条透明玻璃窗结构

本作品为UPVC材质双轴开启式窗户的三维建模成果，建模过程严格遵循塑钢门窗的实际生产工艺逻辑，在三维软件中先完成整体窗框的基准轮廓搭建，以多段线绘制窗框的截面形态，通过拉伸、布尔运算等命令生成带多腔体结构的UPVC窗框基体，还原塑钢型材内部的加强筋腔体、密封胶条安装槽、五金件装配位的细节结构，确保模型结构与实际量产型材的截面参数一致。针对双轴开启的核心结构，建模时精准还原了两组铰链转轴的装配位置，对转轴与窗框、窗扇的连接部位做了贴合实际的结构处理，可直观展示窗扇沿双轴向外开启的运动轨迹，清晰呈现开启状态下窗扇与窗框的避让关系，避免结构干涉问题。窗扇部分同样采用UPVC型材建模，内部设置格条安装卡槽，通过阵列命令生成规整的窗格条结构，格条与窗扇型材的衔接处做了倒角处理，还原真实门窗的格条装配效果；玻璃部分采用透明材质参数设置，调整材质的透明度、反射率、折射率参数，模拟普通浮法透明玻璃的视觉质感，同时在玻璃与窗扇的衔接位置，还原了玻璃压条、密封胶条的细节结构，压条与型材卡槽的配合间隙做了写实处理，符合实际装配的公差要求。渲染阶段采用柔和的漫反射光源，从斜上方打光凸显窗框的腔体层次、格条的网格结构以及玻璃的通透质感，对UPVC型材表面赋予哑光浅灰蓝的材质，还原塑钢型材的真实表面质感，金属转轴部分赋予金属哑光材质，区分不同部件的材质差异。设计思路围绕民用建筑外开窗的实用需求展开，双轴开启结构可实现更大的开启角度，兼顾通风需求与清洁便利性，内置格条在保证采光的同时提升窗户的装饰性与玻璃抗冲击性能，整体模型结构完整，各部件的装配关系清晰，可用于门窗结构展示、安装工艺讲解、产品方案演示等场景，建模过程中对型材壁厚、密封槽尺寸、五金件安装位的参数都参考了行业通用标准，保证模型的结构合理性与实用性。
