嵌入式T型手柄面板锁三维结构设计

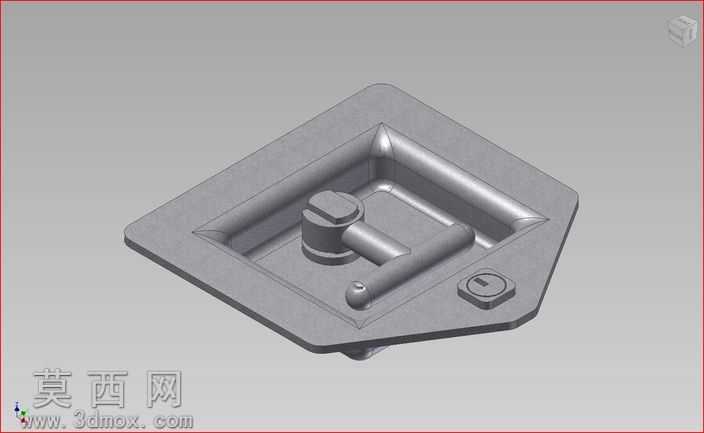

本作品为嵌入式T型手柄面板锁的三维参数化模型，建模阶段采用Autodesk Inventor完成全零件的特征化构建，首先基于锁具实际安装使用场景确定整体外轮廓尺寸，以菱形切角的安装面板作为基础基体，通过拉伸、切除特征构建出内凹的手柄容纳沉槽，保证手柄在非开启状态下完全嵌入面板平面，避免外凸结构在使用过程中发生勾挂、磕碰问题。建模过程中对各活动部件进行了独立的零件级建模，包括T型转动手柄、锁止转轴、定位销、侧边锁舌以及独立的锁芯结构，各零件之间严格按照实际装配公差预留配合间隙，通过软件的装配约束功能完成整体组装，添加了转动副、滑动副约束模拟手柄的转动开启、锁舌的伸缩锁止动作，可直接用于运动干涉检查，验证锁具开合过程中各部件的运动轨迹是否存在卡滞、碰撞问题。材质渲染阶段针对不同零件的实际应用材质进行区分设置，安装面板与手柄主体采用哑光锌合金材质，调整金属粗糙度参数模拟压铸成型后的细腻磨砂金属质感，锁芯部位采用亮面不锈钢材质，通过不同的反光度参数区分零件材质差异，渲染过程中添加了柔和的环境漫反射光源，突出金属零件的边角轮廓与结构层次，清晰展现锁具的内凹结构与各部件的装配位置关系。设计思路上充分考虑箱柜类设备的使用需求，嵌入式的面板结构可适配各类工具箱、设备机柜、特种舱门的安装场景，T型手柄的造型符合人体工学设计，转动操作时受力均匀，开启手感顺畅，侧边附带的独立锁芯结构可实现锁具的锁闭防护，非授权人员无法随意开启，整体结构紧凑，安装后与安装面齐平，兼具实用性与外观整洁性，模型完整还原了锁具的所有结构细节，可直接用于锁具产品的结构优化、安装适配演示以及相关设备的整机装配配套使用。
