GDK125水冷高速雕刻主轴结构设计

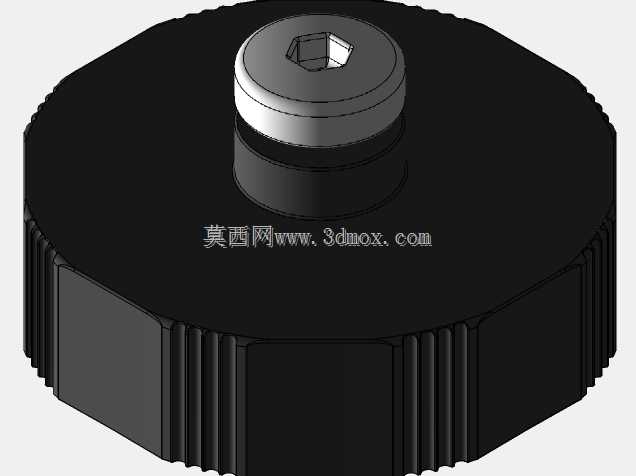

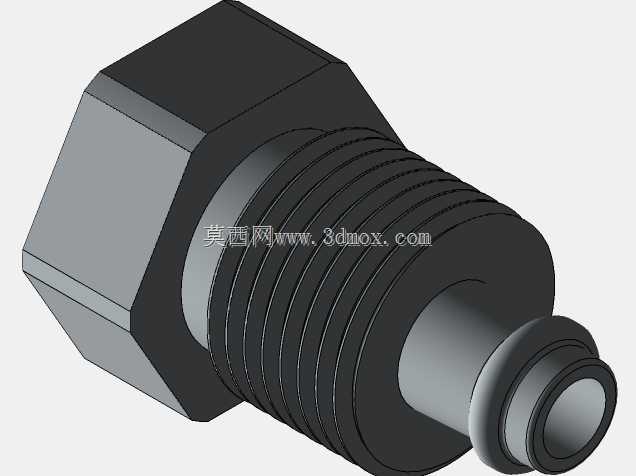

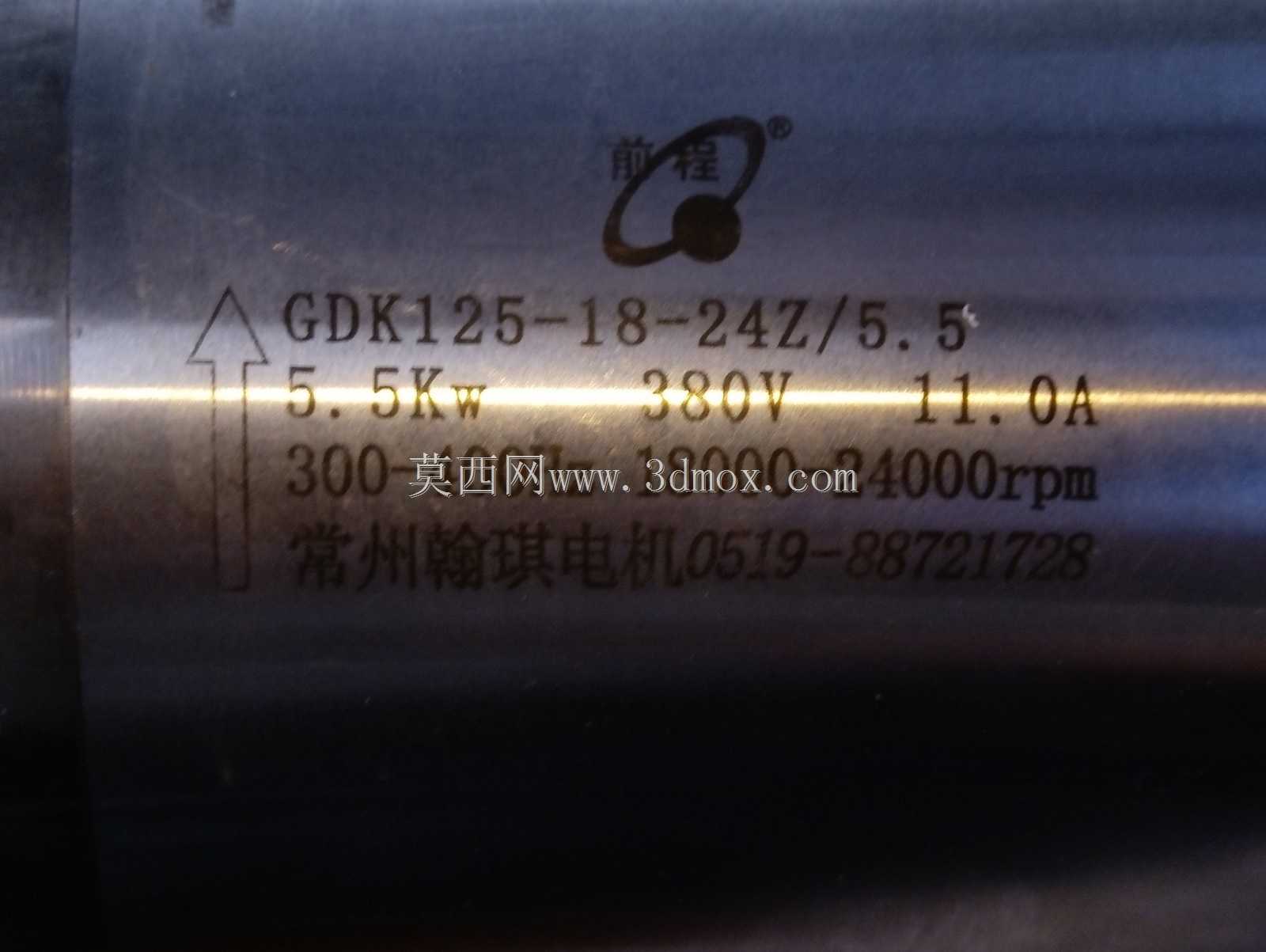

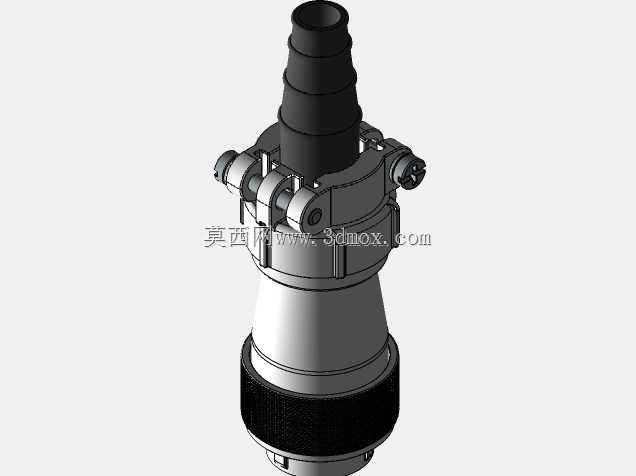

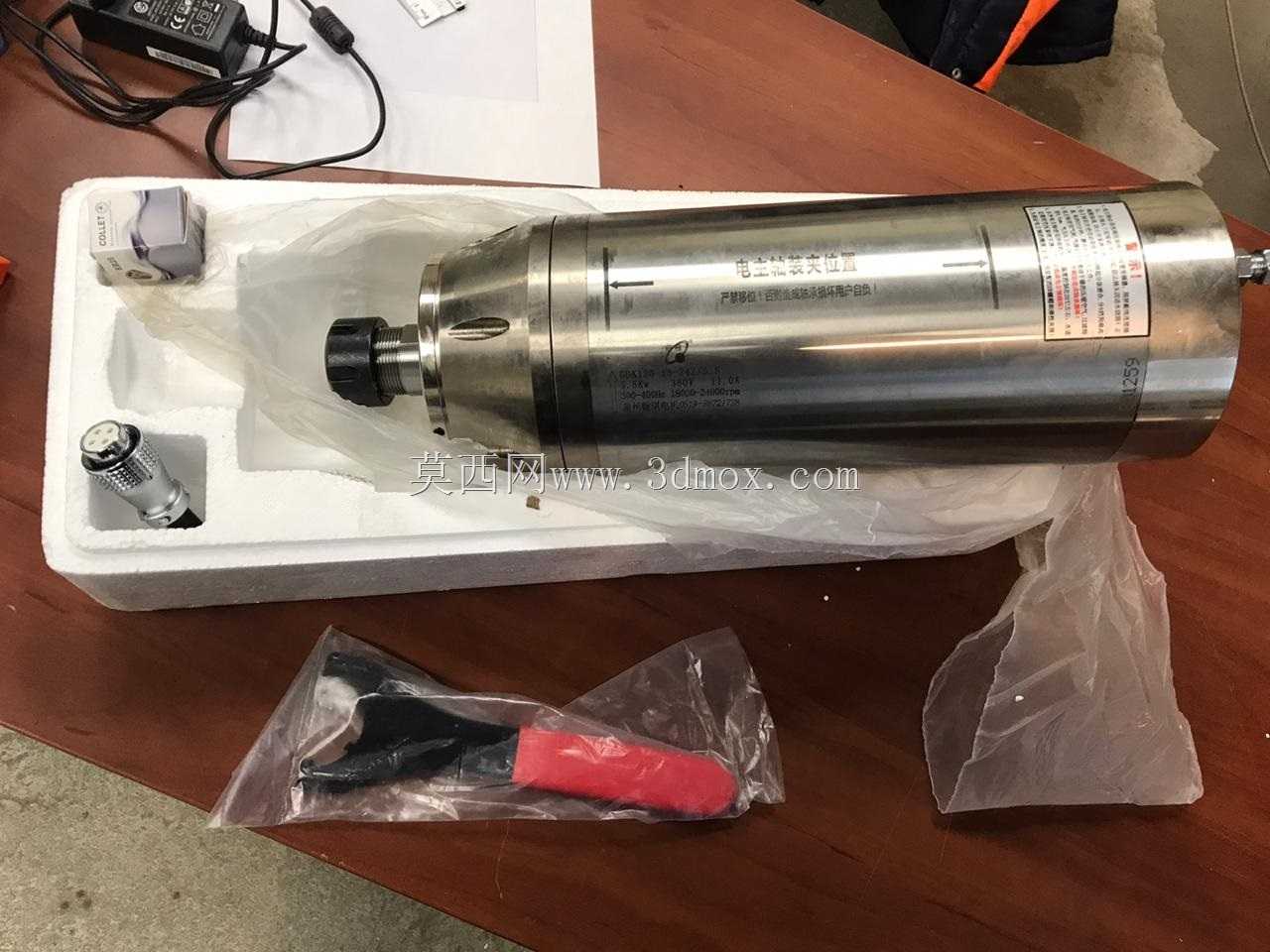

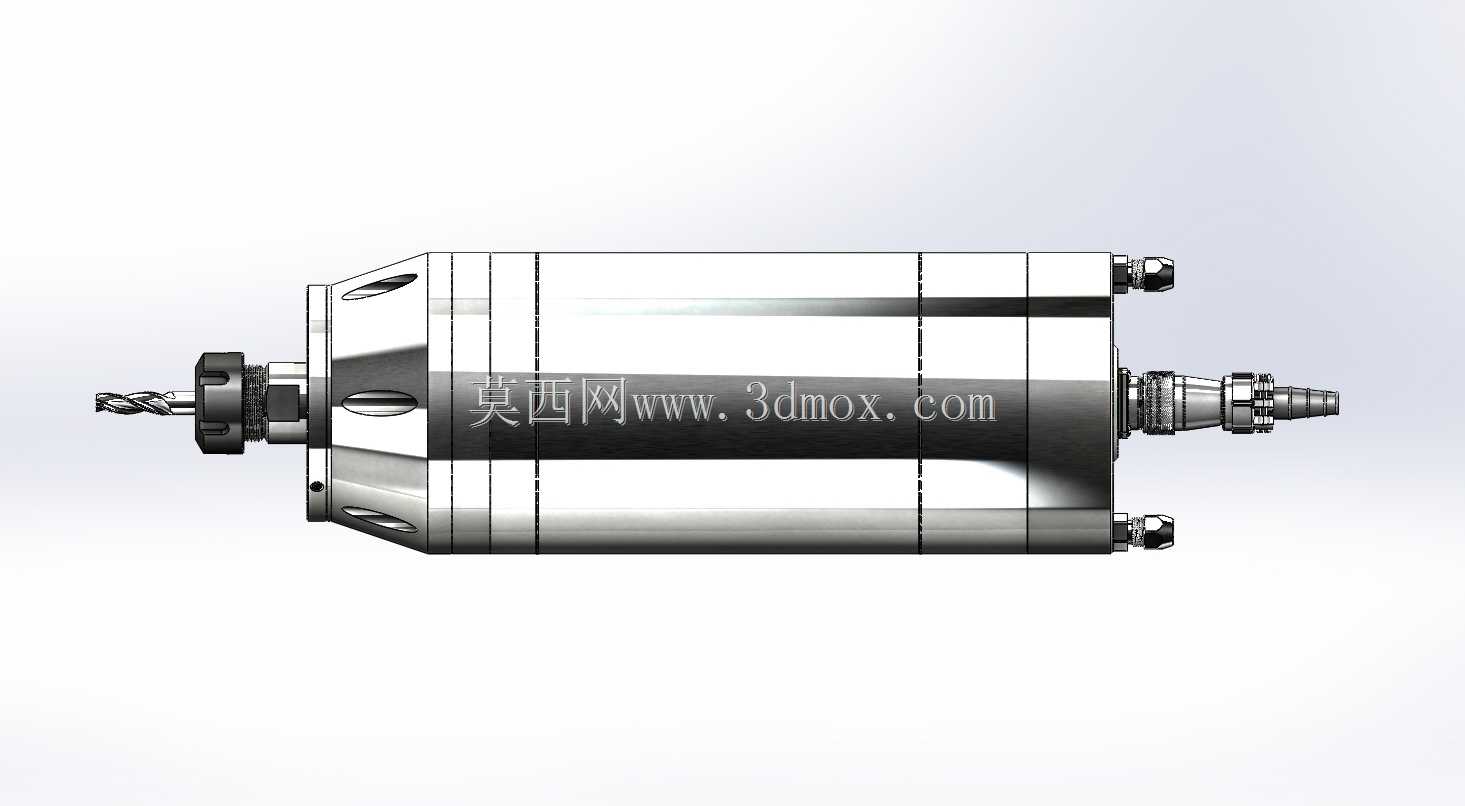

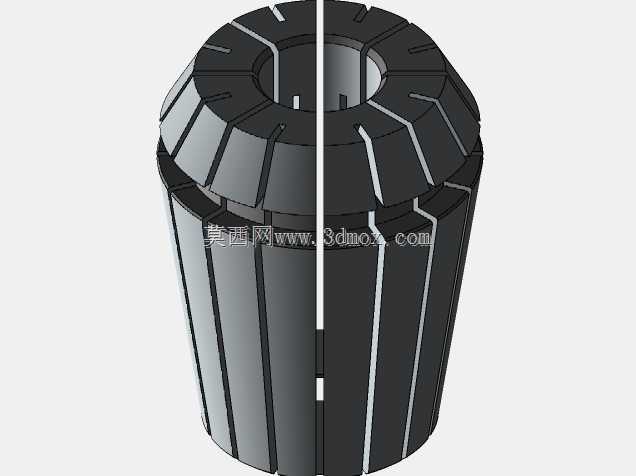

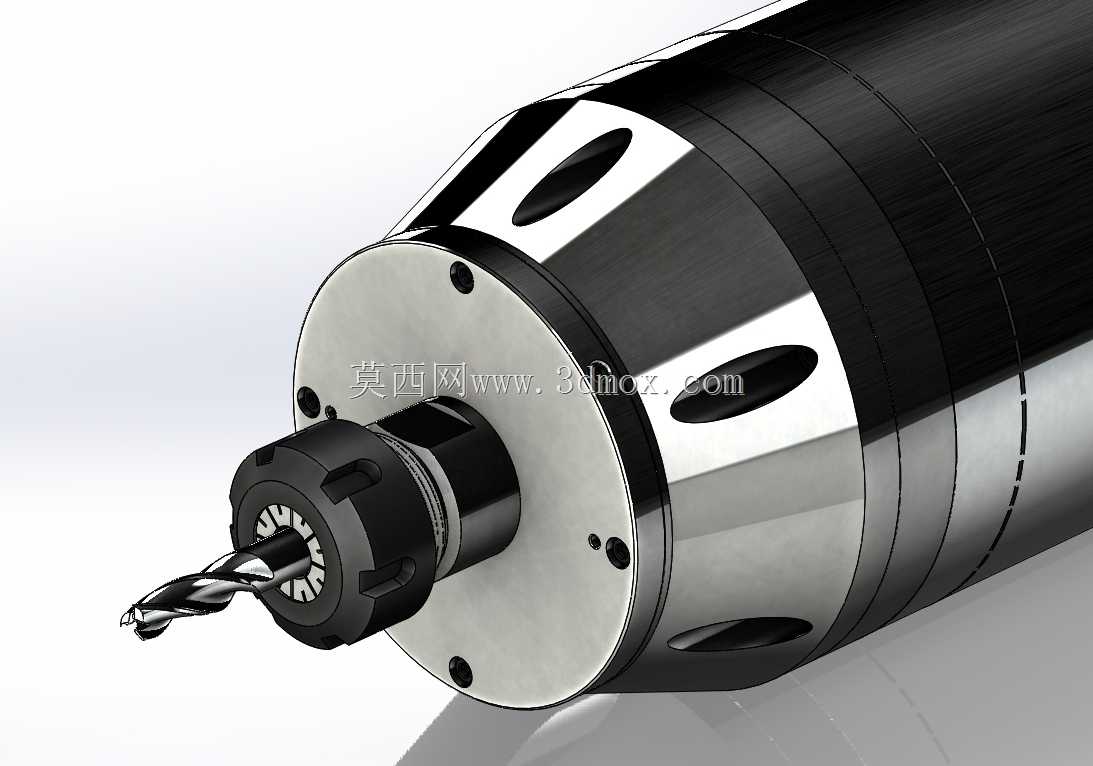

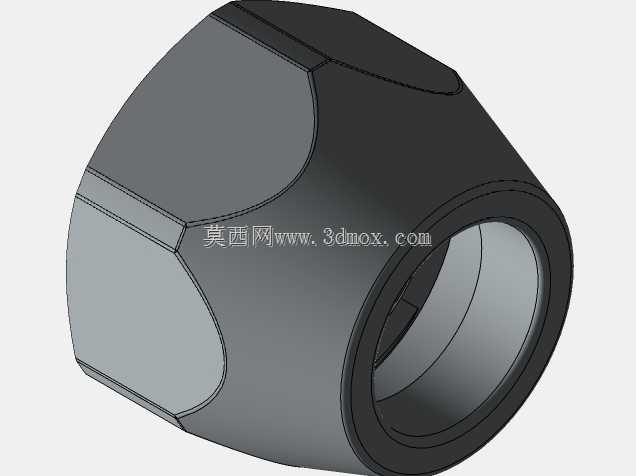

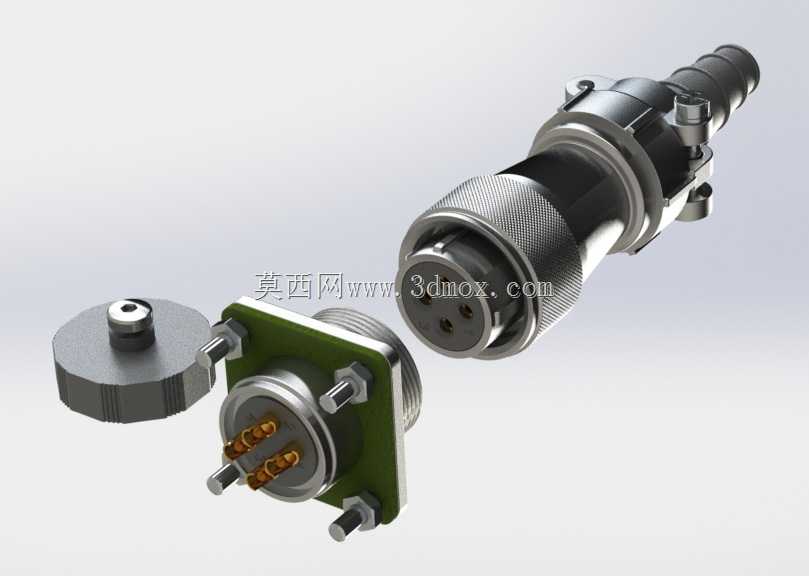

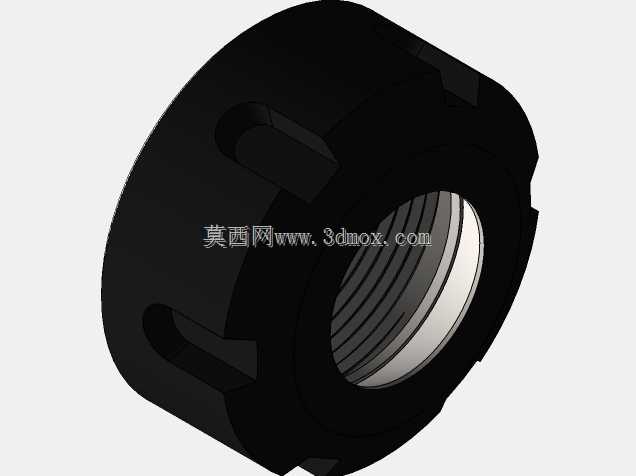

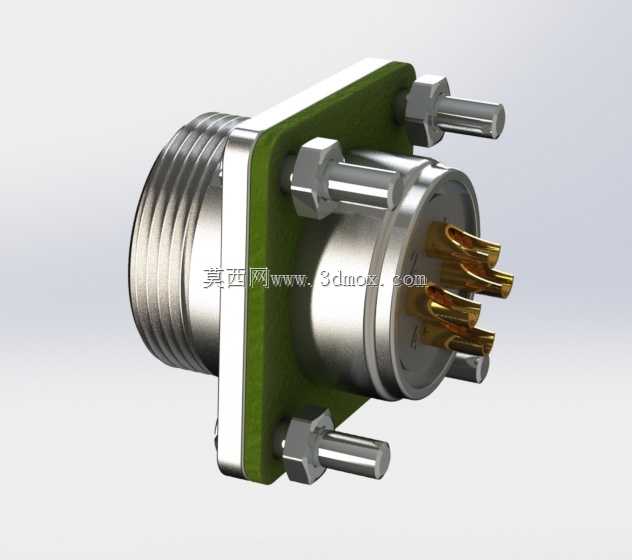

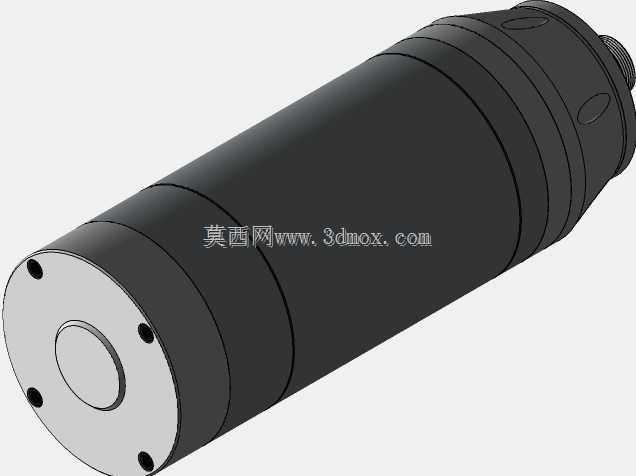

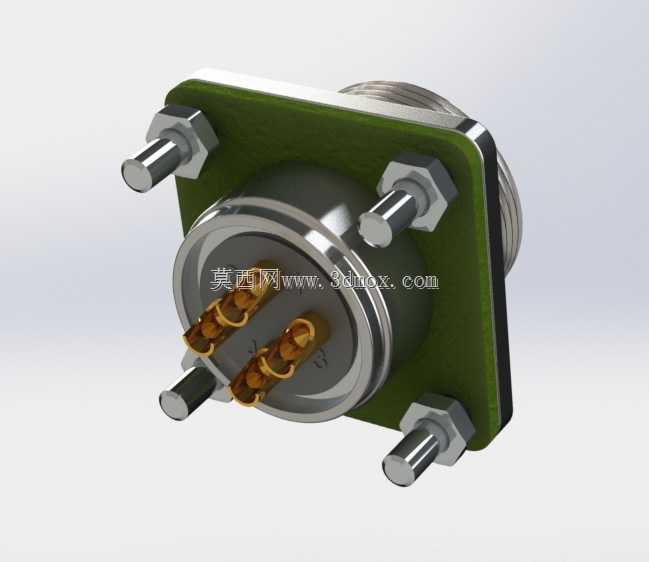

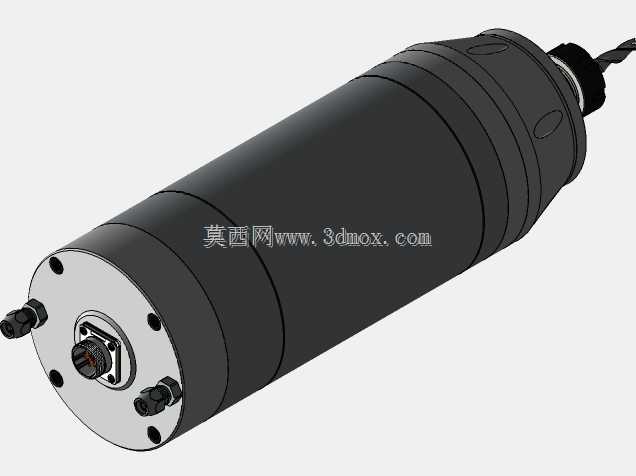

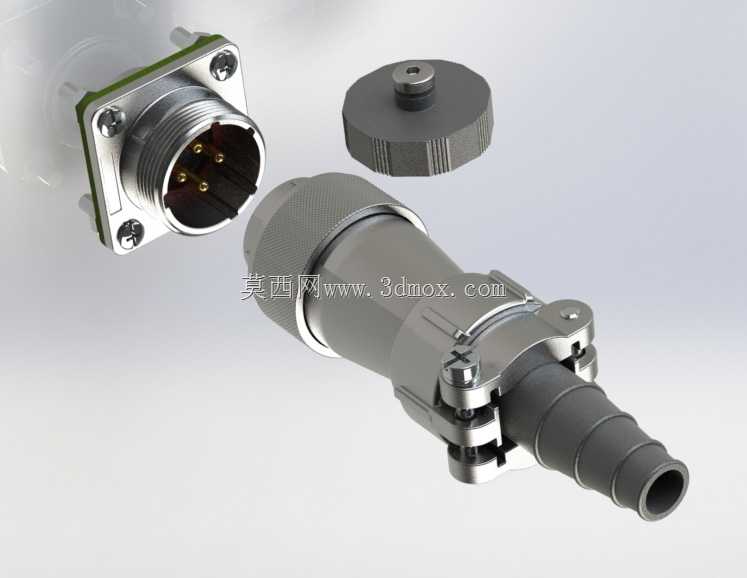

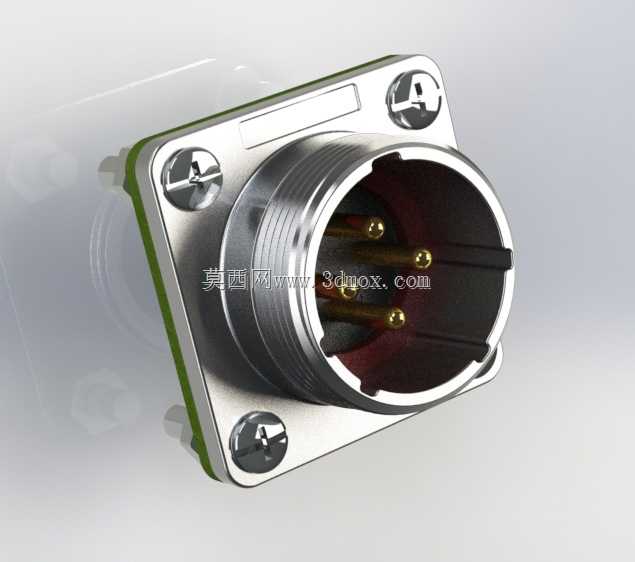

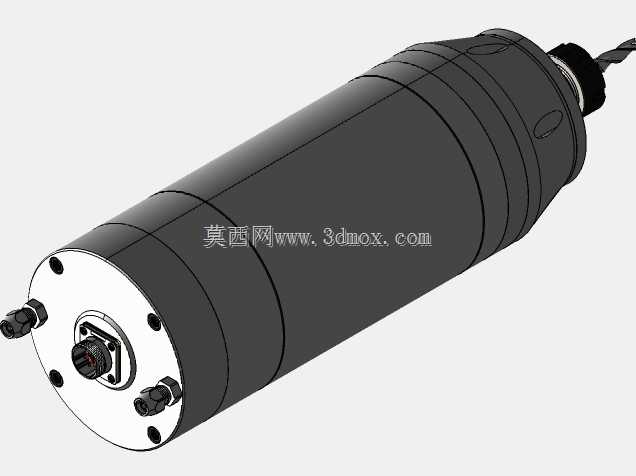

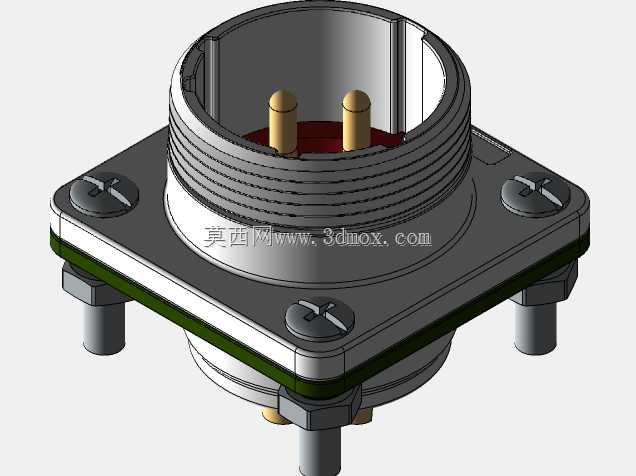

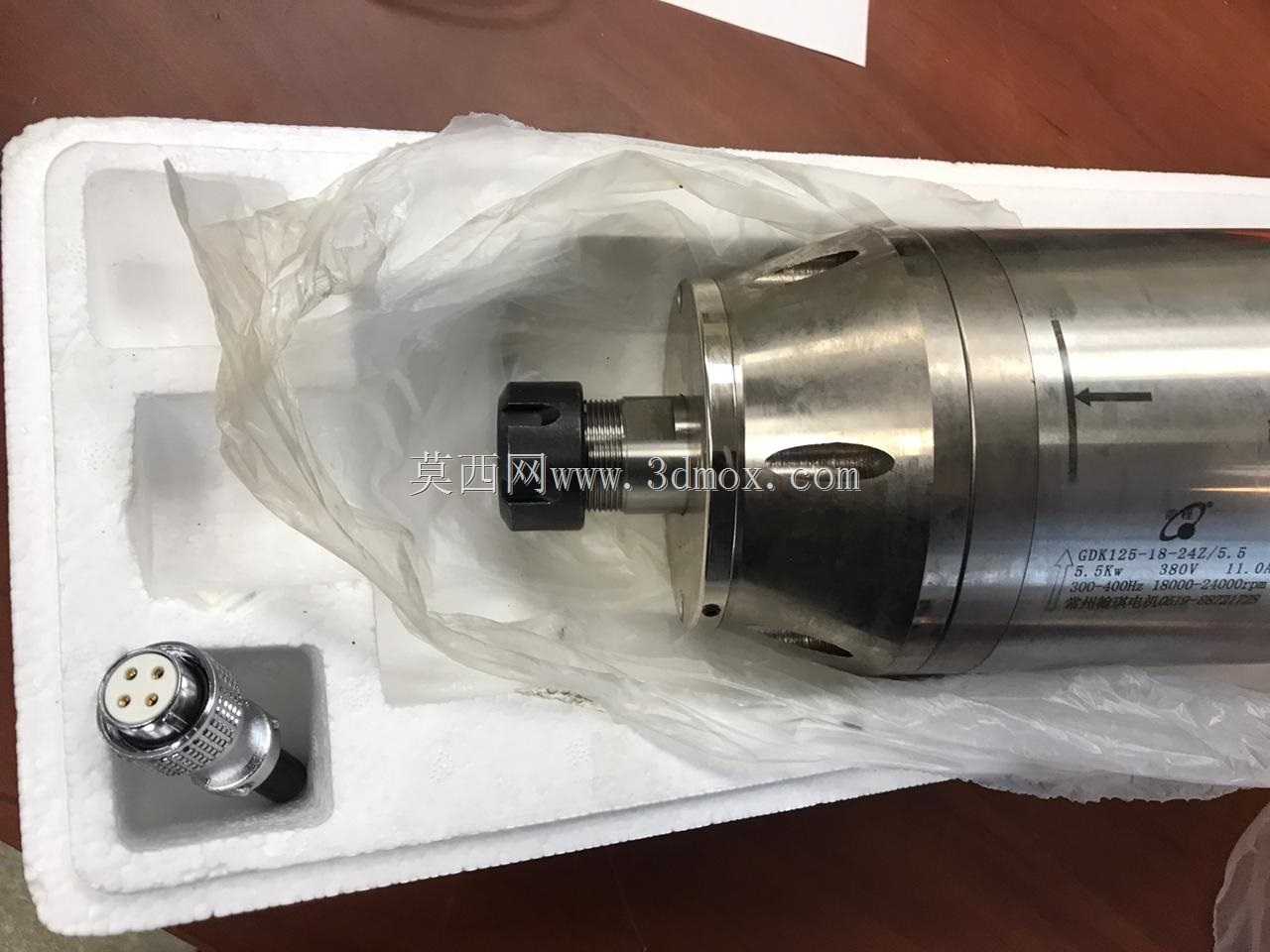

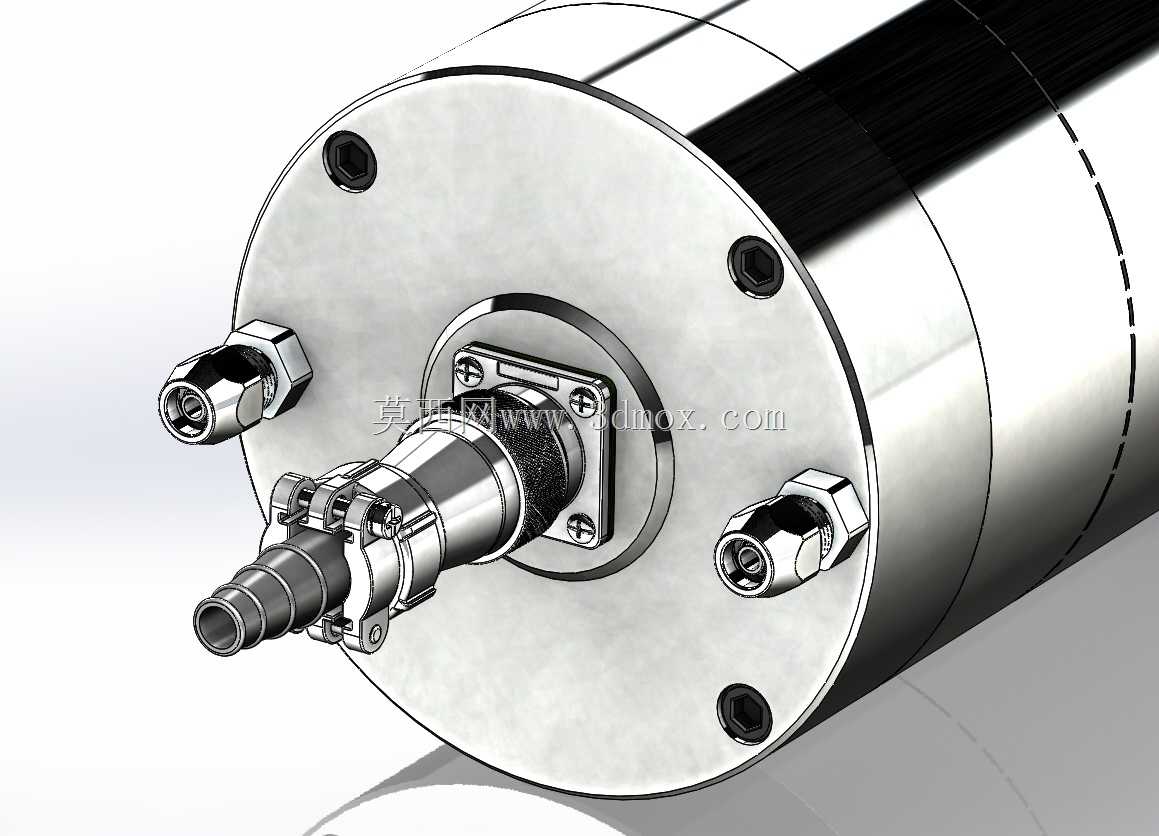

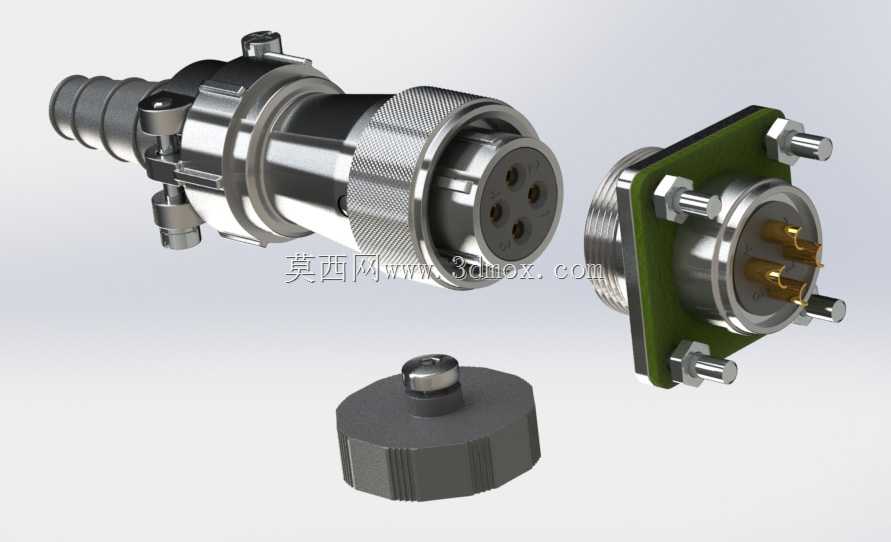

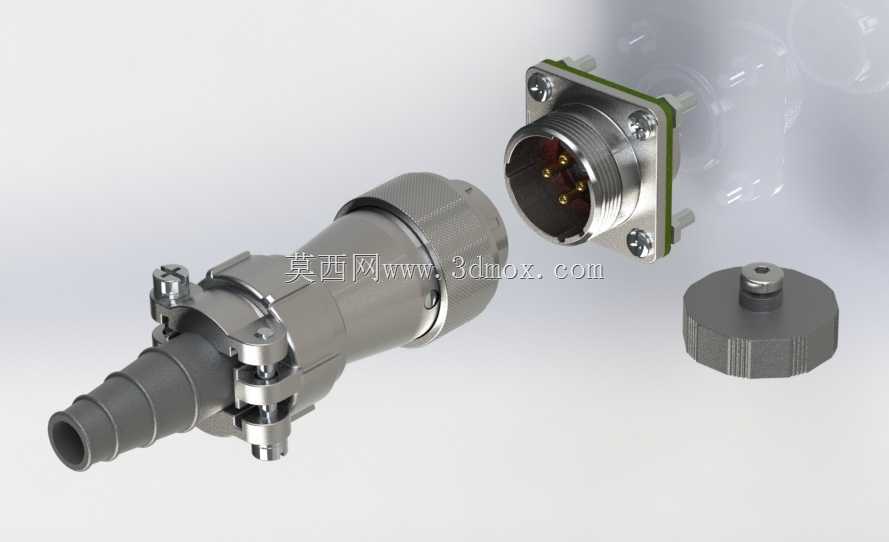

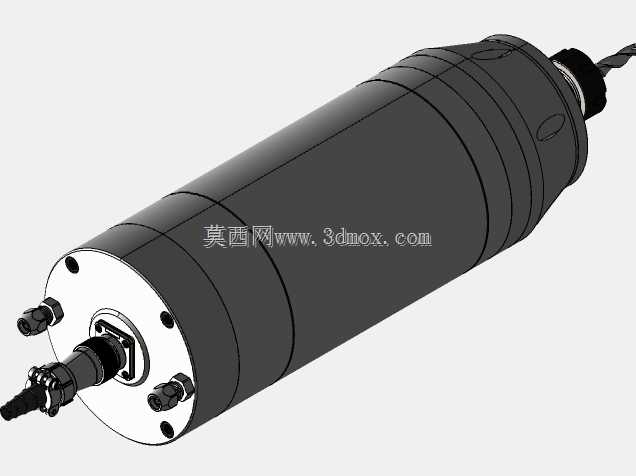

这款主轴是面向数控雕刻、精密铣削加工场景开发的核心功能部件，主要适配中小型数控雕刻机、精雕机、轻型数控铣床设备，可承担亚克力、PVC、软金属、实木、人造石等多种材质的高速切削、雕刻、钻铣加工任务，在广告标识制作、木工家具雕花、小型模具精修、工艺品加工等生产场景中，能够为加工端提供稳定的高转速动力输出，保障加工面的光洁度与轮廓精度。从功能特性来看，这款主轴采用水冷循环的散热结构，能够在长时间连续高转速运行状态下快速带走定子、轴承部位产生的热量，避免主轴因温升过高出现精度漂移、轴承寿命折损的问题，适配长时间连续加工的生产需求；其输出端采用标准ER夹头结构，可适配不同柄径的加工刀具，换刀操作便捷，夹持刚性充足，能够有效降低高速运转下的刀具跳动量，提升加工过程的稳定性。在设计思路上，这款主轴采用一体化筒式结构布局，将电机定子、转子、输出轴、轴承组全部集成在圆柱形金属壳体内，大幅缩减了动力传输的结构链路，减少了传统皮带传动、联轴传动带来的动力损耗与振动传递，外壳表面设计有均匀分布的凹槽结构，既能够提升壳体的结构刚性，也能辅助增大散热面积，提升整体散热效率；前端法兰位置预留了均匀分布的安装定位孔，可直接通过法兰压装的方式固定在设备的主轴安装座上，安装定位精度高，结构连接可靠。从安装边界来看，这款主轴主体为规则圆柱形态，最大外径适配常规125mm规格的主轴安装座，轴向长度紧凑，不会过度占用设备Z轴的行程空间，前端输出轴的伸出长度经过优化设计，既能够保障刀具装夹后的操作空间，也能避免轴伸过长带来的刚性不足问题；后端预留了水冷管路接口与动力接线位置，接口布局规整，不会与设备的其他运动部件产生干涉，适配多数中小型数控加工设备的安装空间要求。轴承配置采用前后配对的高速精密角接触轴承，能够同时承受径向切削力与一定的轴向载荷，保障高速运转下的回转精度，润滑采用脂润滑方式，日常维护简便，不需要频繁补充润滑介质，能够降低设备的日常维护成本。整体结构经过动平衡校正，在最高转速区间运行时振动量极低，既能够保障加工表面的光洁度，也能延长刀具与轴承的使用寿命，适配高精度、高效率的连续加工作业需求。
