桌面级小型三轴数控铣削加工设备结构

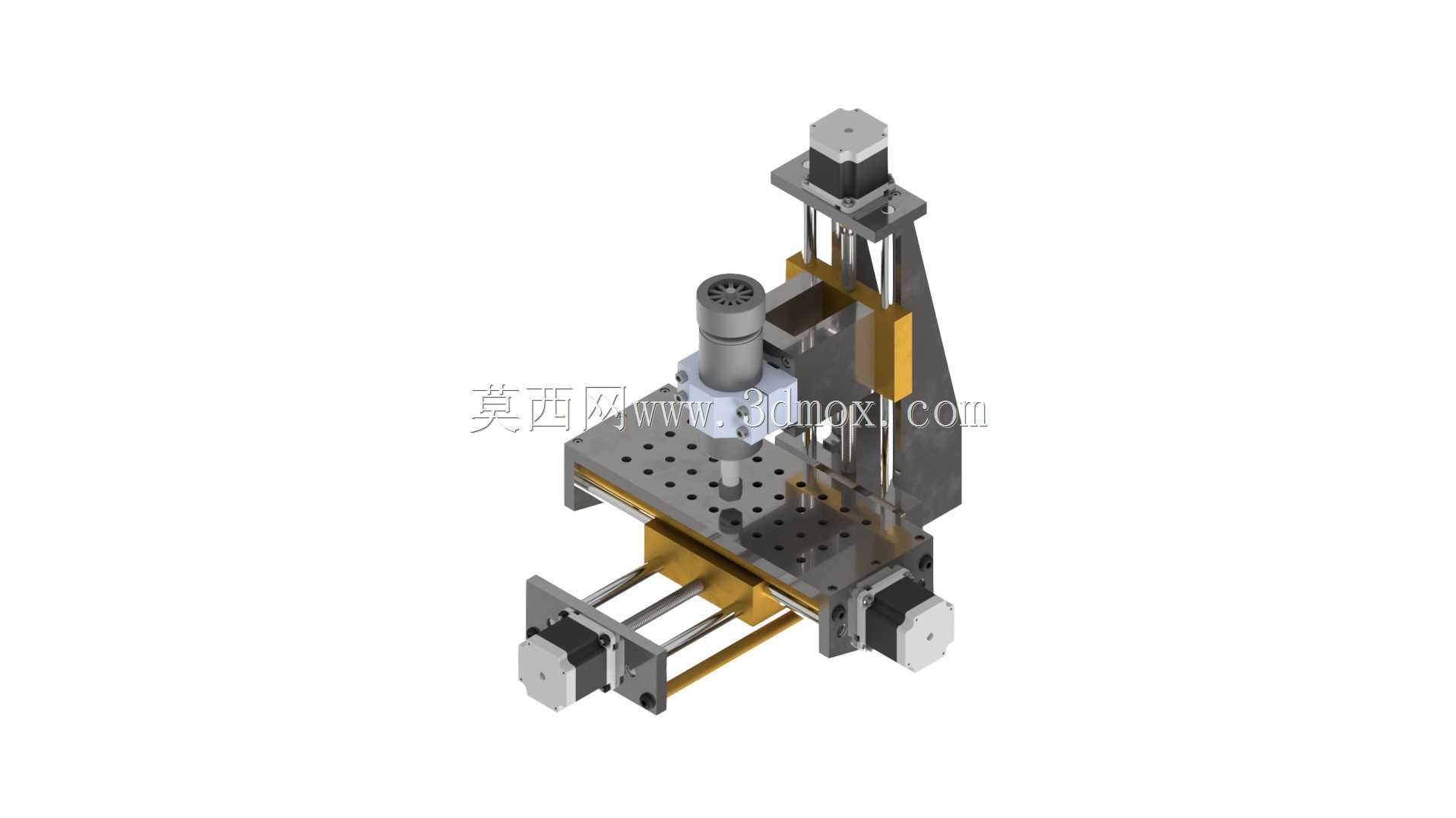

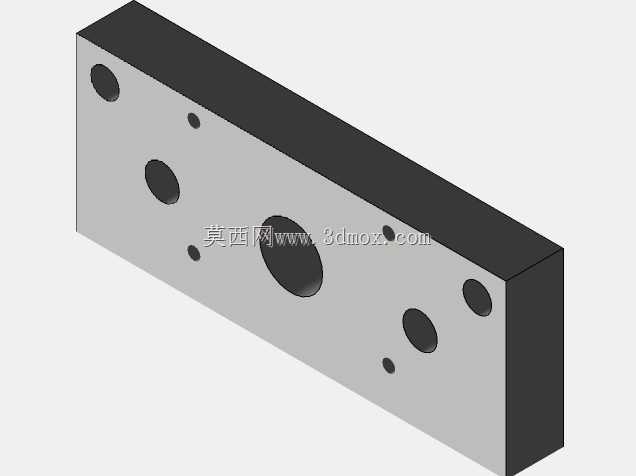

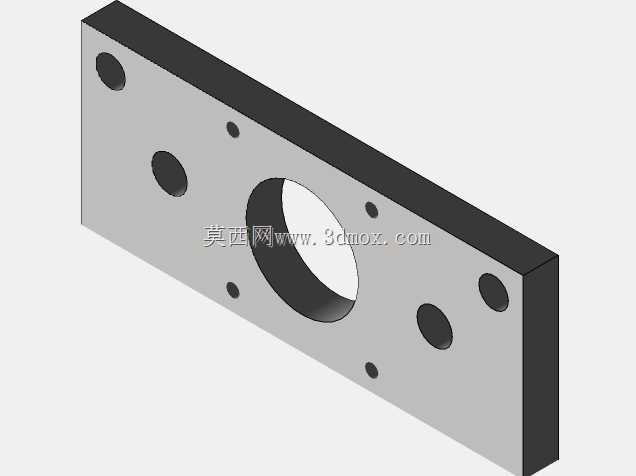

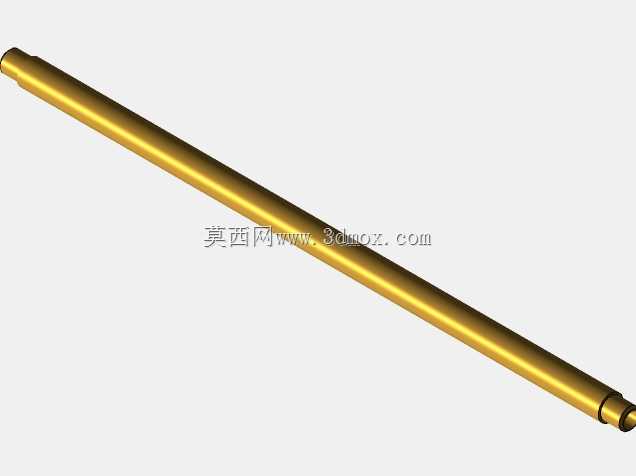

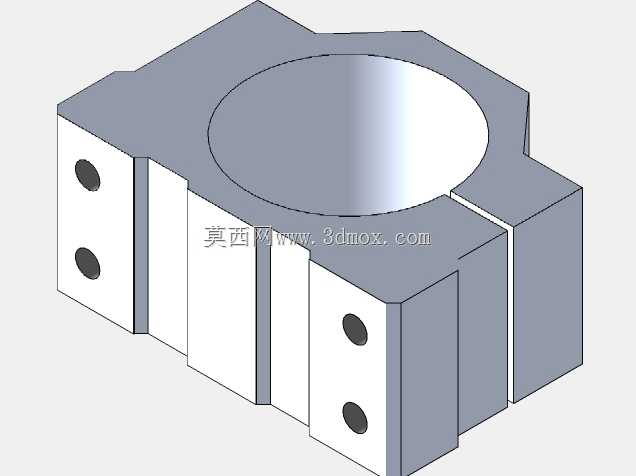

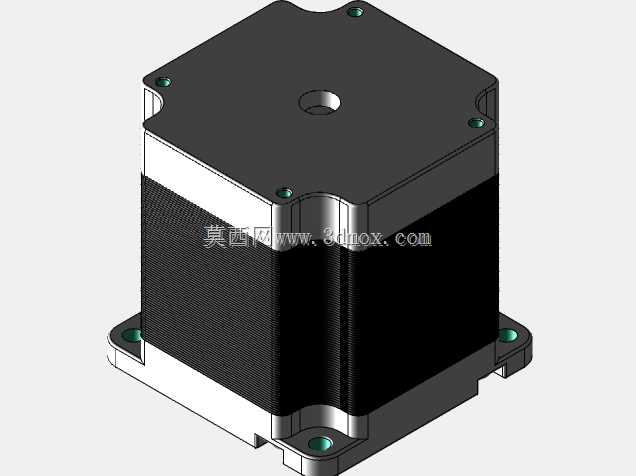

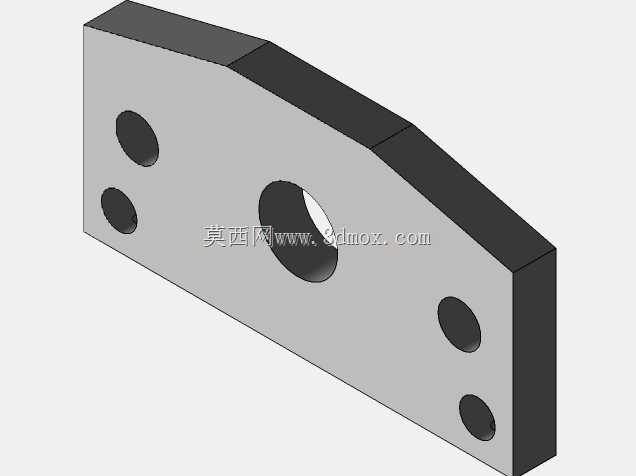

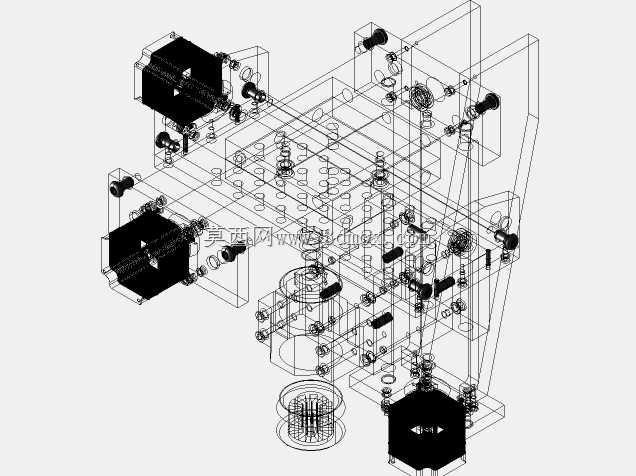

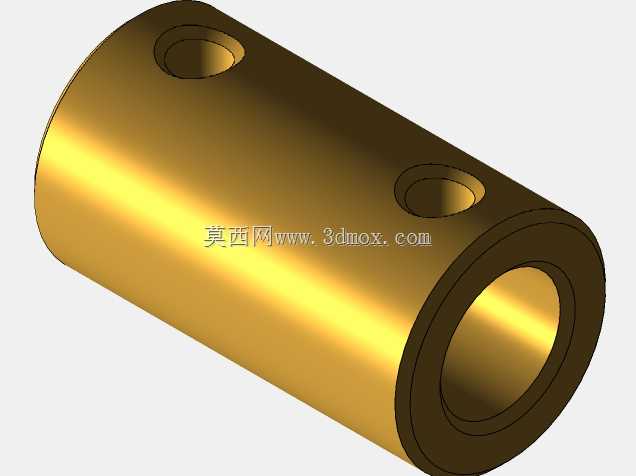

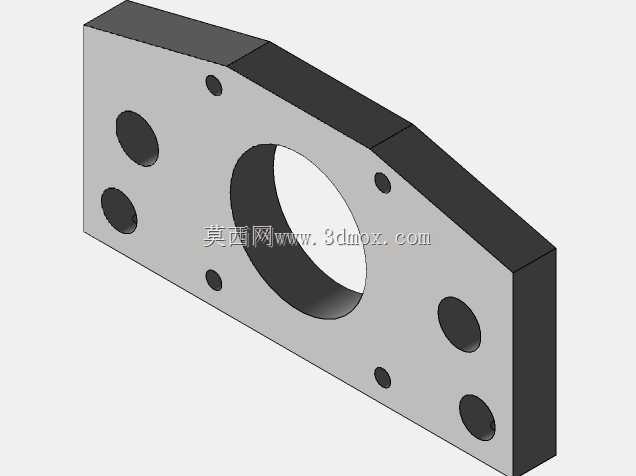

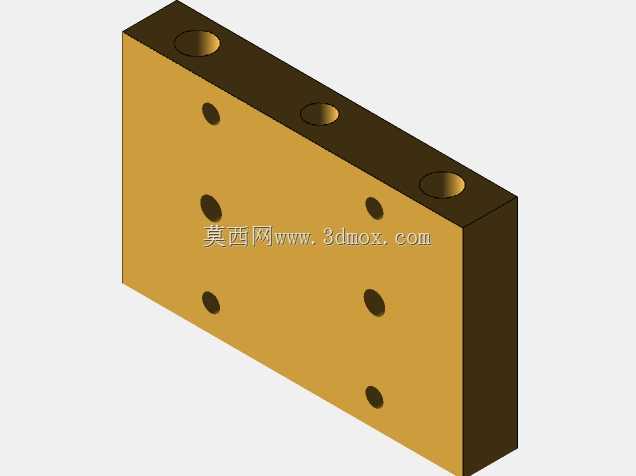

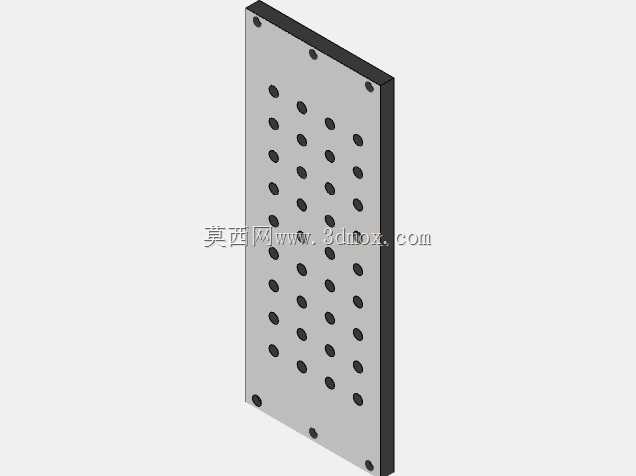

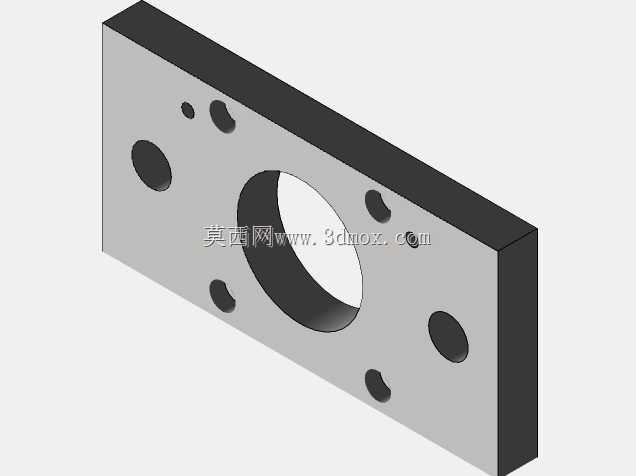

这款小型三轴加工设备主要面向小尺寸工件的精密加工场景，可适配教学实训、个人工坊打样、小型零件精密修配等使用场景，能够完成软金属、工程塑料、硬质木材等常见材质的铣削、钻孔、浅槽雕刻等加工作业，相较于工业级大型加工设备，它占用空间极小，可直接放置在常规工作台面上使用，无需专门的大型设备安装场地，适配小批量定制加工、创客研发打样、职业院校数控教学演示等多元需求。设备采用经典的立式三轴龙门结构布局，Z轴搭载高速加工主轴，可沿垂直方向完成进给动作，实现下刀、抬刀的加工行程控制；X、Y轴采用十字滑台布局，工件装夹在带密集T型槽的工作平台上，可沿两个水平方向完成进给移动，三个轴的传动均采用精密直线导轨搭配丝杆传动结构，每根轴的端部都搭载步进驱动单元，可精准控制进给位移，保证加工过程中的走位精度，减少传动间隙带来的加工误差。主轴部分采用高转速动力单元，可适配不同直径的铣刀、钻头等加工刀具，满足不同工序的加工需求，设备的整体框架采用加厚金属板材拼接组装，结构刚性充足，可抵消加工过程中产生的振动，避免振纹影响工件表面加工质量。从安装边界来看，设备整体长宽高尺寸控制在桌面设备的合理范围内，底部安装脚座可直接固定在常规工作台面上，无需额外做地基处理，各轴的行程设计适配小尺寸零件的加工范围，不会造成行程冗余带来的空间浪费，走线布局沿设备框架侧边排布，避免加工过程中切屑、切削液损伤线路，同时也方便日常的维护检修。设计过程中充分考虑了小型设备的使用特性，在保证结构刚性和加工精度的前提下尽可能压缩整体体积，降低设备的制造成本与使用门槛，传动部件的选型兼顾精度与耐用性，导轨和丝杆都配备了对应的防护结构，可阻挡加工产生的切屑进入传动副，延长设备的使用寿命，工作台的T型槽设计适配通用的工件装夹夹具，无需定制专用装夹结构，用户可根据加工需求快速更换装夹方案，提升加工的灵活度。
