立式四轴工业机械臂执行机构

该款立式四轴机械执行机构，主要面向3C电子精密装配、小型零部件分拣搬运、轻负载工位上下料等工业场景设计，可适配流水线旁侧固定安装，也可搭载于移动作业平台完成多工位流转作业，能够覆盖半径范围内的平面移动、垂直升降与末端旋转动作需求，替代人工完成重复性高、定位精度要求严苛的工位操作，有效降低人工操作的误差率，提升产线连续作业的稳定性。

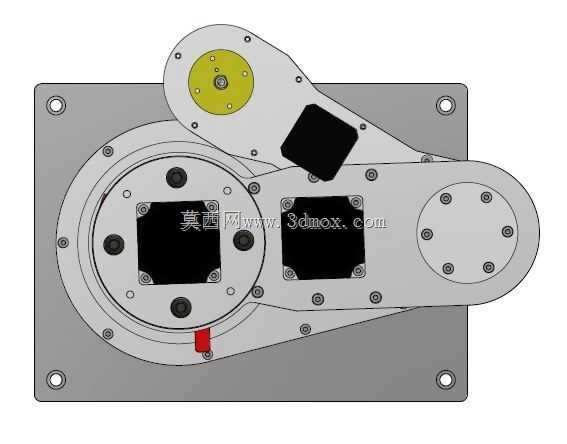

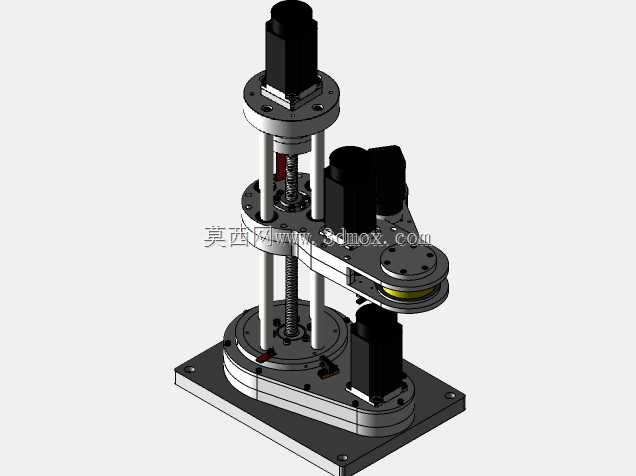

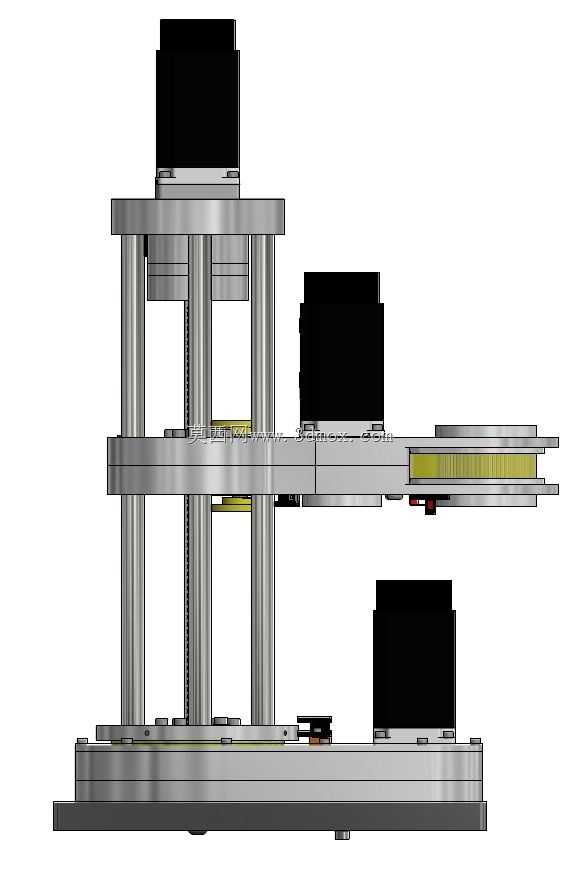

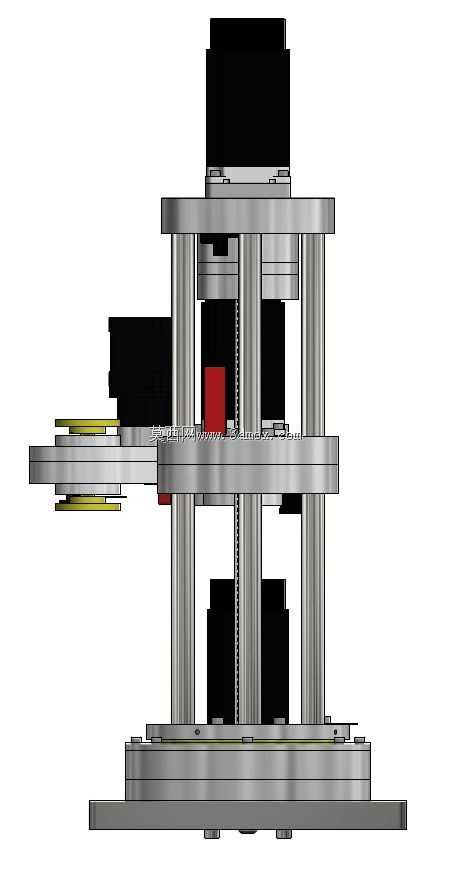

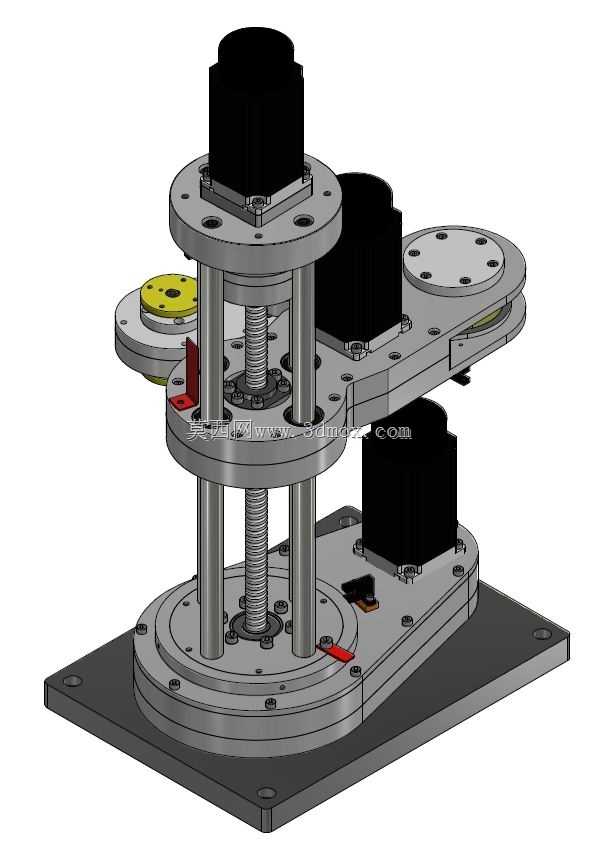

整体结构采用立式堆叠布局，底部为一体化安装基座，通过四根等高立式光轴导轨搭建垂直支撑框架，三层水平承载板沿导轨实现Z轴方向的升降运动，每层承载板对应一组独立的伺服驱动单元，分别负责底座旋转、水平臂伸缩、垂直升降、末端轴回转四个自由度的运动控制。驱动端全部采用伺服电机搭配同步带传动的结构，相比丝杆直连结构具备更好的缓冲性能，在轻负载高速启停工况下可减少传动冲击，延长核心部件使用寿命，同时同步带传动的维护成本更低，无需频繁加注润滑脂，适配车间多尘、长时间连续运行的作业环境。

水平延伸臂采用悬臂式设计，臂身采用轻量化铝合金材质加工，在保证结构刚性的前提下尽可能降低运动负载，臂身内部集成同步带传动组件，可实现水平方向的直线伸缩动作，末端预留标准安装法兰接口，可根据实际作业需求快速更换夹爪、吸盘、点胶头、螺丝锁付头等不同执行末端，适配多样化的作业任务。

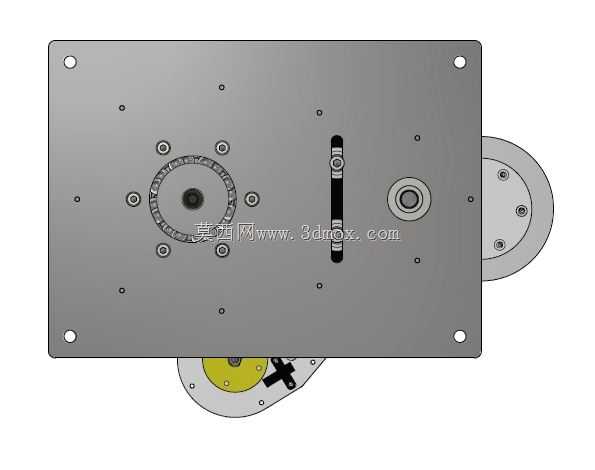

设计过程中充分考虑了安装边界与空间适配性，整体立式结构占地面积小，基座安装孔位采用通用化间距设计，可直接固定在标准铝型材工作台或钢制机架上，无需额外定制转接安装板；垂直升降行程可根据实际工位高度需求调整导轨长度，水平臂的伸缩行程也可通过更换不同长度的臂身型材实现快速调整，无需重新设计整体传动结构。各运动轴的限位位置均预留了传感器安装位，可直接加装光电限位开关实现硬限位保护，避免超程运动造成的结构碰撞损坏；电气走线全部沿立式导轨与臂身内部的走线槽布置，外部无裸露线缆，既避免了运动过程中线缆剐蹭产线其他设备，也能减少车间油污、粉尘对线束的老化侵蚀。

该机构的运动逻辑清晰，四个自由度的运动相互独立又可协同联动，能够完成平面内任意点位的精准定位，重复定位精度可满足大部分轻负载工业场景的作业要求，整体结构模块化程度高，单个驱动模块或传动部件损坏时可单独拆卸更换，大幅降低后期运维的时间成本与配件成本，适合中小规模自动化产线的快速搭建与改造升级。
