SMT生产线切割机插件执行机构设计

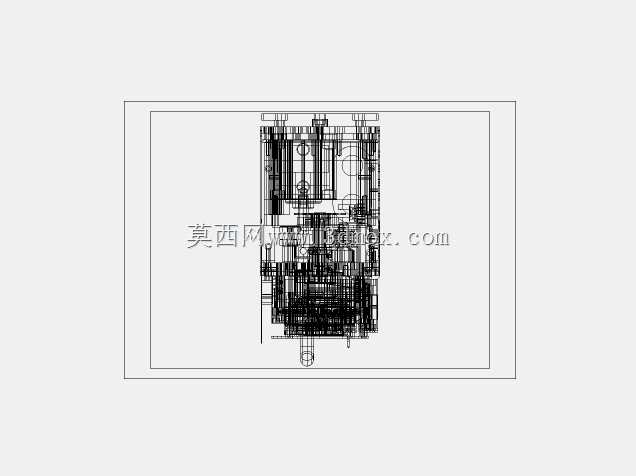

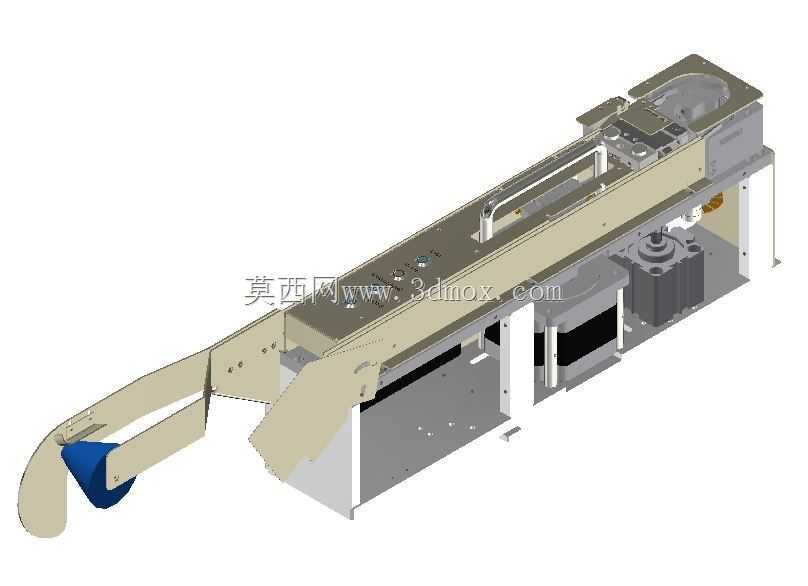

这套结构组件面向SMT产线的插件工位切割工序设计，核心作用是在PCB板完成元件插装后，精准切除元件引脚多余长度，同时配合产线节拍完成待加工板件的进料定位、切割动作执行、成品出料的全流程衔接，适配常规消费电子板、工控板的引脚加工需求，可兼容不同引脚直径、不同伸出长度的直插元件加工场景。从结构布局来看，组件采用长条形卧式安装框架，主体承载框架采用钣金折弯拼焊结构，兼顾安装刚性与整体轻量化需求，安装基准面预留了对应产线工位的固定孔位，可直接对接现有SMT产线的插件段机架，不需要额外做大规模的工位改造，安装边界适配多数标准SMT产线的工位间距，横向长度覆盖单块PCB板的加工行程范围，纵向预留的操作空间可避开产线两侧的传输导轨与检测传感器安装位。切割执行端采用摆臂式结构设计，摆臂末端安装切割刀头，刀头进给路径通过线性导轨做导向，配合驱动端的传动结构实现稳定的往复进给，避免切割过程中出现刀头偏移导致的引脚切面不平整、切伤PCB焊盘的问题；驱动部分集成在框架中部的封闭腔体内，传动链路做了防护设计，可阻挡SMT车间内常见的锡渣、助焊剂飞沫、浮尘进入传动副，降低日常维护的频次。进料端设计了导向限位结构，可配合产线的传输皮带完成板件的到位定位，定位基准与PCB板的工艺边定位孔对齐，保证每次切割位置的一致性，切割完成后的废料通过框架下部的落料通道导出，可直接对接产线的废料收集盒，不需要额外增设废料导流结构。整体结构的设计思路优先考虑工位适配性与动作稳定性，所有运动部件的行程都做了硬限位设计，避免误动作时撞击周边产线部件，各易损件的安装位置都预留了维护操作空间，刀头更换、传动副润滑等日常操作不需要完全拆解主体框架，可直接在产线工位上完成操作，减少设备停机维护的时间。
