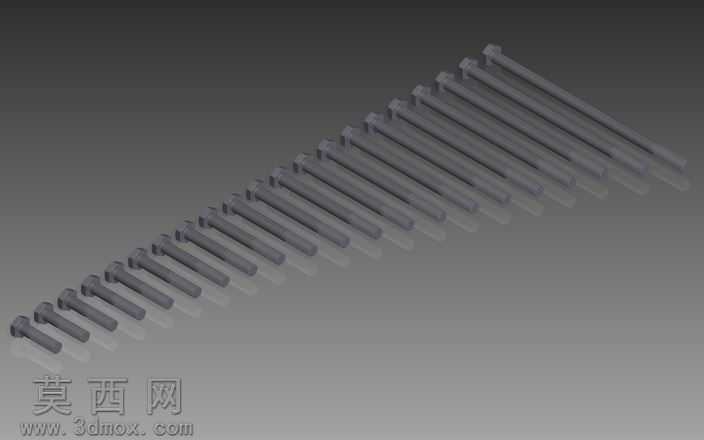

M10DIN931部分螺纹六角头螺栓系列模型

本模型为符合DIN931标准的M10规格部分螺纹六角头螺栓全系列长度三维建模作品，建模过程严格遵循德标紧固件尺寸规范，首先梳理标准中规定的各长度规格螺栓的核心参数边界，区分全螺纹与部分螺纹的结构差异，明确六角头的对边尺寸、头部厚度、螺纹公称直径、螺距、光杆段长度公差等核心尺寸要求，确保每一个规格的模型都符合实际工业生产的尺寸精度要求。建模时采用参数化设计思路，先搭建单根螺栓的基础特征框架：首先绘制六角头的正六边形草图，通过拉伸特征生成头部实体，对头部与光杆衔接的位置做标准要求的圆角过渡处理，还原真实螺栓的工艺倒角结构；光杆段按照不同长度规格的参数调整拉伸长度，螺纹段采用螺旋扫描特征生成，精准还原粗牙螺纹的牙型轮廓、螺距与牙深，确保螺纹部分的啮合结构符合实际装配要求，同时对螺纹起始端做引导倒角处理，还原真实螺栓的入扣导向结构。完成单根螺栓的参数化模板后，通过调整长度参数批量生成覆盖40mm至220mm全规格长度的螺栓模型，每一个规格的光杆段与螺纹段长度比例都严格匹配DIN931标准中部分螺纹螺栓的尺寸规定，避免出现螺纹段长度不符、光杆段尺寸超差的问题。材质渲染阶段采用工业级碳钢紧固件的材质参数，为模型赋予哑光镀锌的金属质感，调整金属粗糙度、反光度参数，还原真实六角螺栓的表面处理效果，同时在六角头顶面添加清晰的规格标识刻字，模拟实际产品的头部标印工艺。模型整体结构严谨，所有特征均做实体化处理，无破面、无重叠特征、无多余几何元素，可直接用于装配模拟、工程出图、产品展示等多种场景，能够满足机械设计、紧固件选型、装配验证等不同环节的使用需求，建模过程中对每一个规格的尺寸都做了逐一校验，确保不同长度的螺栓模型在头部尺寸、螺纹参数上保持统一，仅在总长度、光杆段长度上按照标准梯度变化，完整呈现该系列螺栓的全规格形态。
