水平式快速压紧工装夹具三维结构

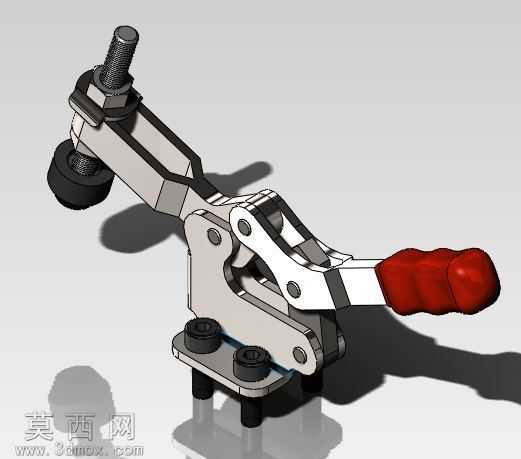

本模型为手动水平式快速压紧工装夹具，采用三维参数化建模方式完成全零件建模与虚拟装配，完整还原了该类快速夹钳的真实机械结构与运动逻辑。建模过程中首先对夹钳的底座、连动杠杆、压臂、手柄、压紧螺杆、橡胶压头、安装螺栓等所有独立零件进行单独建模，严格遵循机械加工的尺寸公差逻辑，对零件间的铰接孔位、配合轴径做了精准的尺寸匹配，确保虚拟装配后各运动副无干涉，可完整模拟夹钳的开合、压紧动作。材质渲染阶段，对金属结构件赋予哑光冷轧钢材质，还原五金工装表面喷砂氧化的质感，对操作手柄赋予红色防滑橡胶材质，模拟包胶手柄的磨砂触感，对压紧端的橡胶压头赋予黑色丁腈橡胶材质，对紧固件赋予镀锌亮面金属质感，同时添加了真实的环境光影与地面投影效果，清晰呈现各零件的结构层次与装配关系。结构设计上，该夹具采用多连杆死点锁紧机构，通过手柄驱动多组铰接连杆完成动作，当手柄下压至锁紧位置时，连杆机构越过机械死点，可在无需持续施加外力的情况下保持稳定的压紧状态，避免加工过程中工件松脱；压紧端采用可调节螺杆结构，通过旋转螺杆可调整压紧行程，适配不同厚度的被夹持工件，螺杆底部的橡胶压头可避免压紧过程中刮伤工件表面，同时增大接触摩擦力提升夹持稳定性；底座采用双安装孔设计，可通过螺栓将夹具整体固定在工装台面或设备机架上，安装稳固不易移位。该类夹具广泛应用于机械加工、工件焊接、装配定位、产品检测等场景，可快速完成工件的装夹与拆卸，大幅提升工装作业的效率，建模过程中完整还原了机构的运动逻辑，可用于工装方案验证、机械原理教学、非标工装设计参考等场景，模型结构完整，零件间配合关系清晰，可直接用于装配干涉检查与工程图导出。
