普旭R5系列油润滑旋片式真空泵结构设计

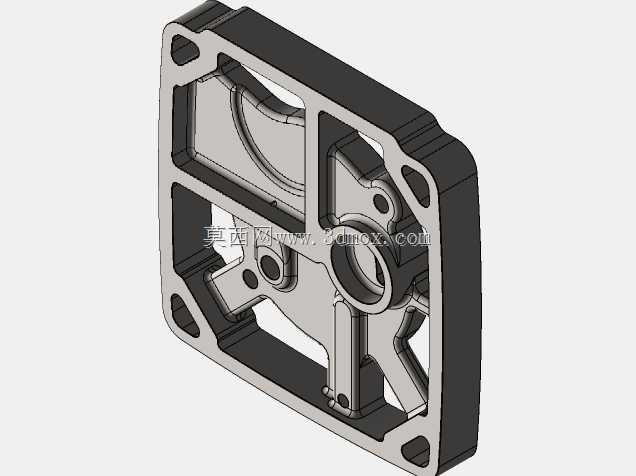

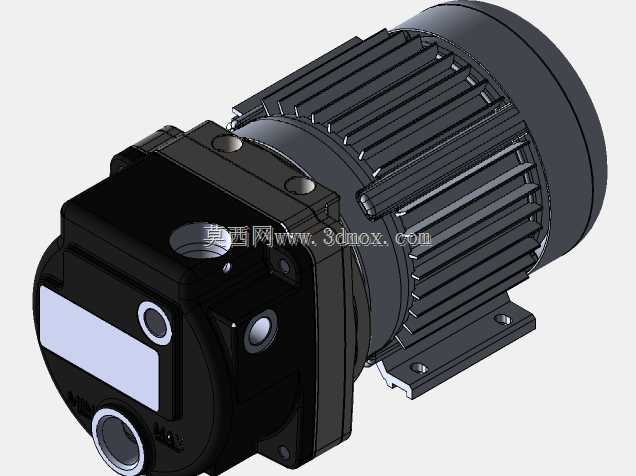

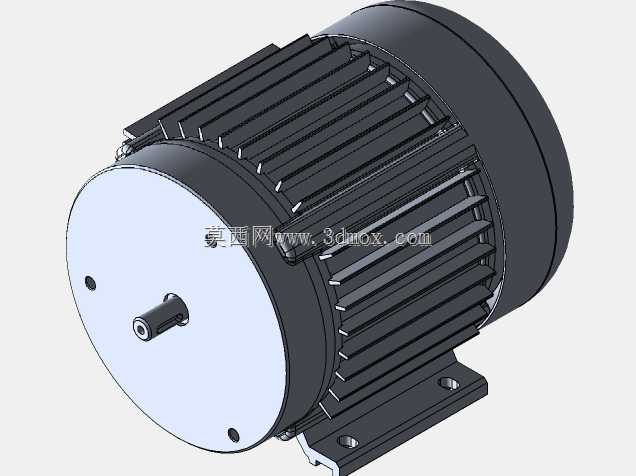

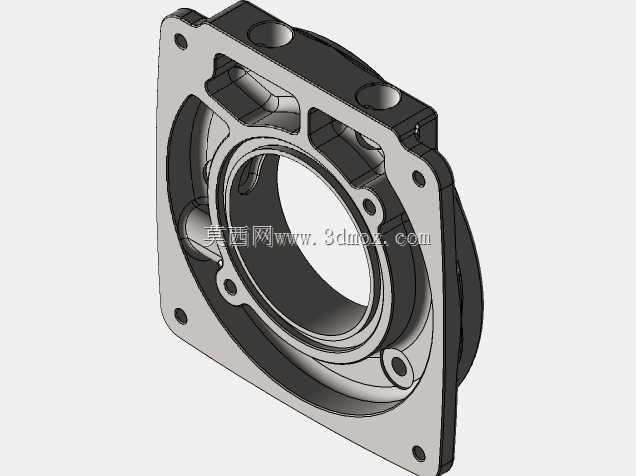

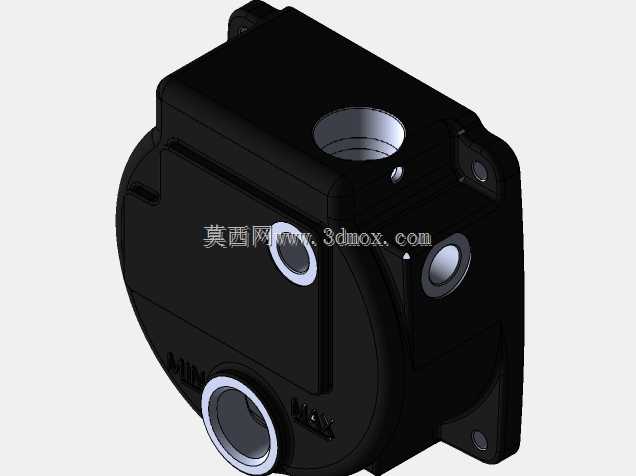

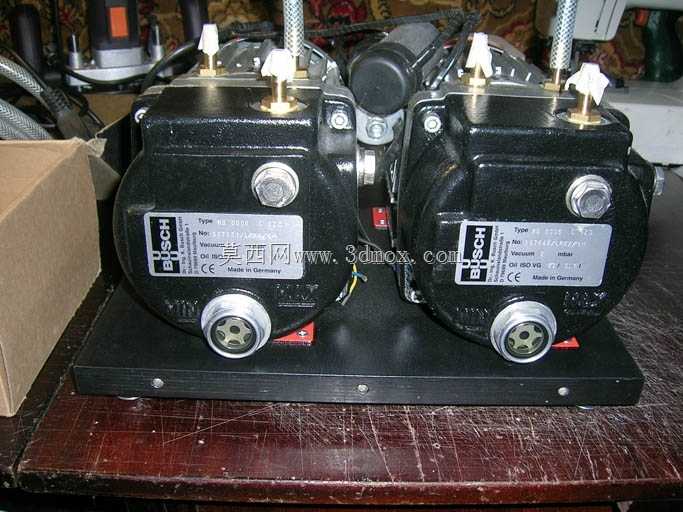

这款真空泵的三维结构设计，主要面向工业真空系统集成场景，可适配包装行业抽真空封口、电子行业元器件真空吸附固定、木工行业真空夹持工装、食品行业真空脱气处理、医疗行业真空负压供给等多类生产工况，作为真空站的核心负压发生单元，能够为整套真空系统提供稳定持续的负压源，满足不同生产环节对真空度、抽气速率的差异化需求。从实际用途来看，该款泵属于油润滑式旋片真空泵，依靠泵腔内部偏心安装的旋片组件随转子转动，持续改变泵腔容积完成吸气、压缩、排气的完整作业循环，可在入口压力范围内稳定抽取密闭容器内的干燥气体，若配置对应气镇阀组件还可抽取少量可凝性水蒸气，适配绝大多数无强腐蚀、无固体颗粒的工业抽气场景，运行过程中噪音低、振动小，能够长时间连续作业维持稳定的真空度输出。在功能特性设计上，模型完整还原了泵头与驱动电机直联的紧凑结构，省去了传统联轴器传动的冗余空间，泵体端盖集成了油位观察、注油口、排气过滤等功能结构，底座采用一体式铸铁安装脚设计，既能够保证泵体运行时的结构刚性，减少振动传导，也预留了标准安装孔位方便现场固定。设计过程中优先考虑了设备的运维便利性，将易损的密封件、过滤件位置都预留了足够的拆装操作空间，油镜位置正对日常巡检视角，无需额外挪动设备即可观察润滑油液位状态，排气口位置预留了标准管螺纹接口，可直接对接排气管道或者油雾回收装置，避免泵油随排气扩散污染车间环境。外形尺寸方面，该模型严格按照实物等比例还原，整体呈卧式长轴布局，电机段的散热筋结构完整保留，既还原了实物的散热结构设计，也明确了设备安装时的周边安全距离边界，安装脚的孔距、孔径、安装面平面度都按照实物参数设计，集成设计时可直接匹配对应规格的减震垫、安装机架，无需二次核对安装尺寸；泵头的进气口位于端盖侧下方，采用标准内螺纹接口，对接管路时可直接匹配对应通径的真空软管或者硬管接头，设备整体重心落在安装脚支撑面中心范围内，安装固定后不会出现偏载问题，能够适配水平安装的各类真空站机架布局，也可根据集成需求调整安装角度，不会影响内部油路的正常循环与泵的抽气性能。
