有轨电车62毫米轮径行走轮结构

　　该轮体结构面向小型有轨行走设备的轮端应用，轮径控制在62毫米，适用于轨道导向载荷传递、街道板车行走支撑以及轻型有轨运载装置的轮系布置。建模时先从轮体的功能边界入手，将外圆踏面、轮缘过渡、中心安装孔和内部轴承容纳区域作为核心结构处理，避免只按外观圆柱进行简化。轮体外侧采用连续圆柱承载面，能够在平直轨道或硬质板面接触时保持较稳定的滚动轨迹；靠近端面的多层环形台阶并非装饰线条，而是用于区分踏面接触区、轮缘限位区和端部加强区，使轮体在受侧向约束时不会把全部导向力集中在单一锐边上。

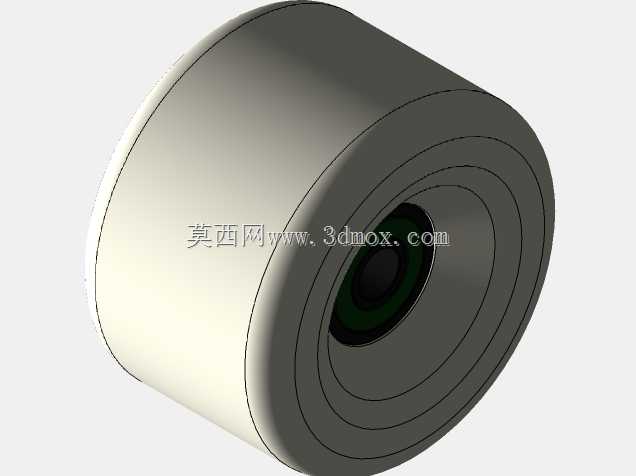

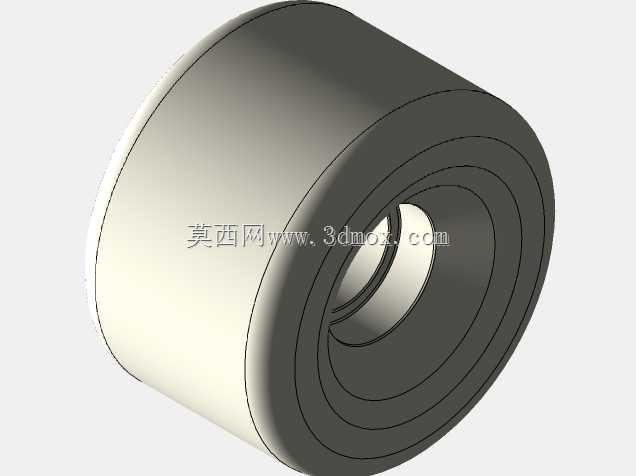

　　从实际使用场景看，这类小直径轮件常见于轻型轨道小车、街区巡检运载设备、工装移动平台以及需要沿固定路径行驶的低速机构。轮件在整机中承担三项任务：一是把上部载荷通过轮体传递到轨道接触面，二是在轨道方向变化或存在侧向间隙时提供导向，三是为中心旋转支承预留安装空间。模型中部的深色孔位对应轴承或轴套安装区域，周围环形壁厚按照支承跨度进行收放，既保证孔壁有足够接触面积，又避免轮体整体过重。端部可见的同心圆环反映了不同加工直径的分界，便于在工程图中区分车削面、配合面和非配合面。

　　结构设计上，轮体没有采用复杂辐条形式，而以接近实心筒体的轮廓呈现，这与小轮径、低速、中等冲击的工况相匹配。小尺寸轮子若开孔过多，虽然质量下降，但孔边会成为应力集中位置，在频繁启停和侧向贴轨时容易产生裂纹；封闭筒形轮廓则能让载荷从踏面沿壁厚较均匀地传向中心孔。外圆与端面之间设置圆滑过渡，可减少磕碰造成的缺口，也能在装配搬运时避免锐边损伤轨道表面。轮体宽度方向保留了较大的接触跨度，使设备在直线行驶时具备较好的抗倾覆能力，同时对轨道铺设的微小不平度有一定容忍度。

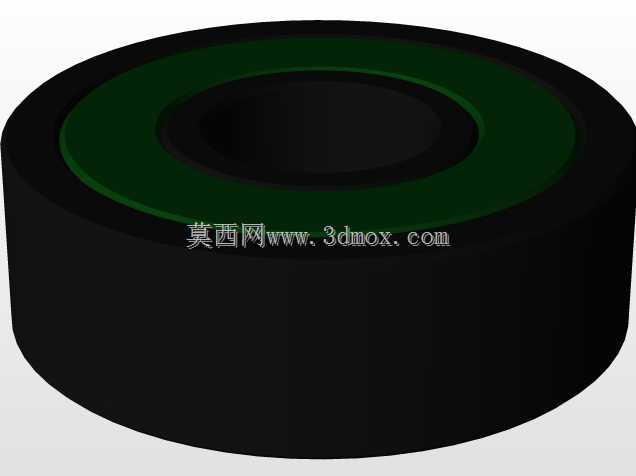

　　安装边界方面，62毫米外径决定了轮体不能脱离底盘高度单独选型。设计车架时需要以轮心高度为基准校核底板离地间隙，中心孔直径、轴承宽度和轴端固定方式要与轮体内部空间同步确定。若采用轴承支承，轴承外圈应与轮体孔位形成稳定配合，内圈随轴固定；若采用滑动轴套，则需在孔壁预留润滑或耐磨衬套空间。轮体端面台阶可作为轴向定位参考，装配时可配合挡圈、套筒或轴肩限制窜动，但不应让台阶直接承受过大夹紧力，以免轮体在长期受压后出现局部变形。

　　三维建模过程中，回转体特征适合通过剖面轮廓旋转生成，先绘制半剖轮廓能够清楚表达外踏面、内孔、端部圆角和各层台阶的径向关系。完成主体后再检查孔位与外圆的同轴度，因为中心轴线偏差会直接导致滚动半径不一致，表现为行走抖动、轮面偏磨和噪声增大。对于需要投入加工的场景，外圆接触区应标注较高的尺寸精度和表面质量，内孔配合区按轴承或轴套要求控制公差，非安装端面则可适当放宽。轮缘与踏面的过渡半径需要结合轨道头形状确认，过小会造成接触应力集中，过大则可能削弱导向能力。

　　在整机布置时，还需考虑轮件与转向架或固定车架的连接关系。若四个轮位均采用刚性轴，轨道弯道半径不能过小；若需要通过曲线，应在轮座或转向机构中保留回转余量，并让轮缘与轨道侧面保留合理间隙。轮体本身的圆柱宽度、台阶高度和中心孔位置会影响侧向限位效果，因此模型不仅用于外观展示，也可作为轮轴间距、底盘开口、制动件避让和护罩设计的参考。通过该结构可以直观看到小直径有轨轮件在承载、导向、安装和加工之间的平衡方式。
