GT2带轮集成式动力传动组件

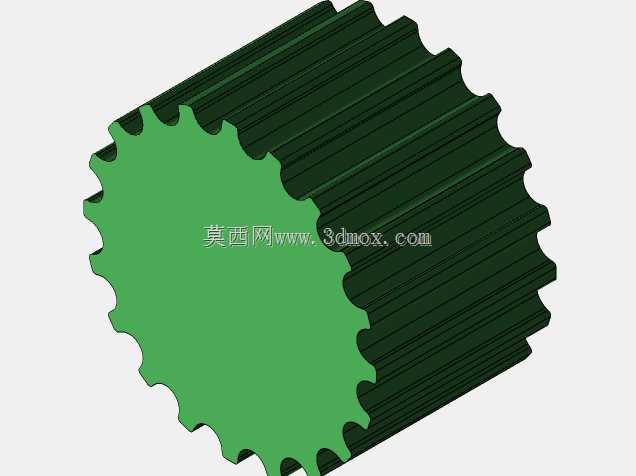

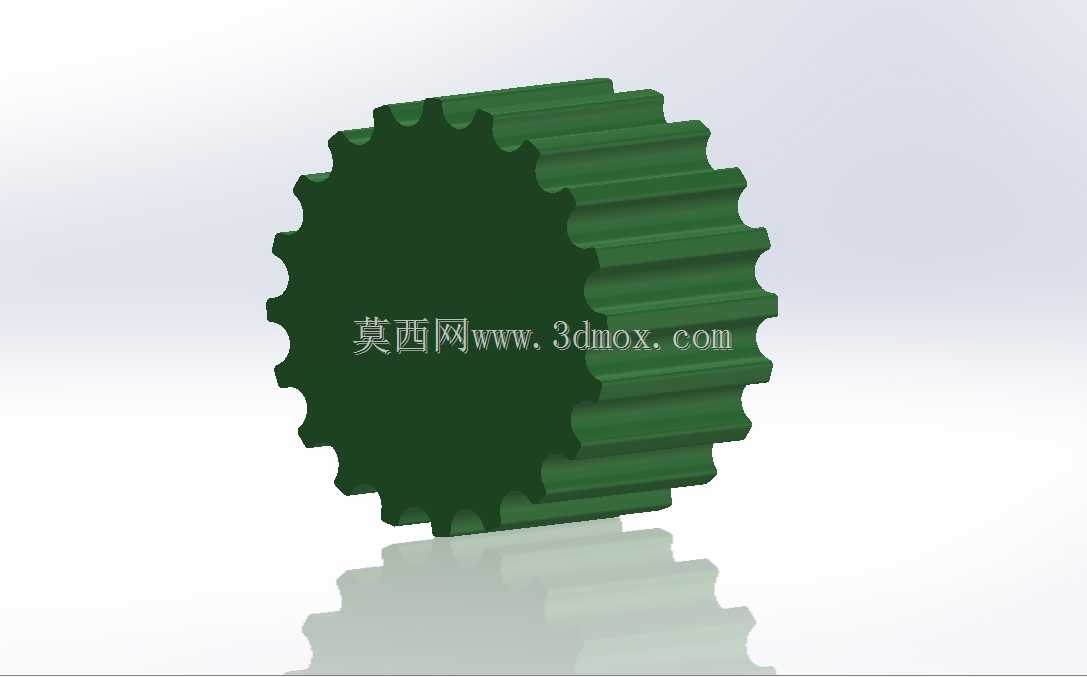

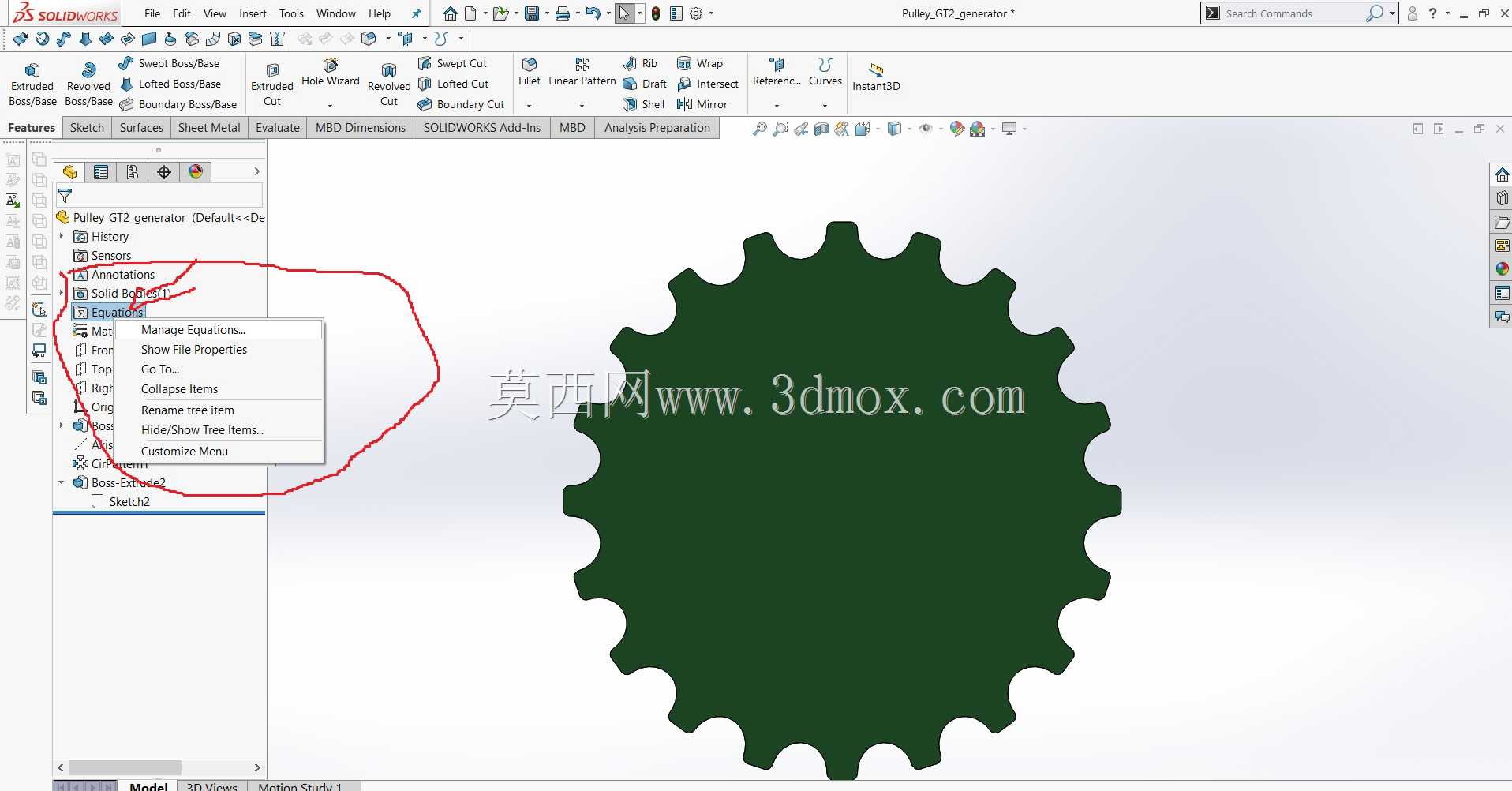

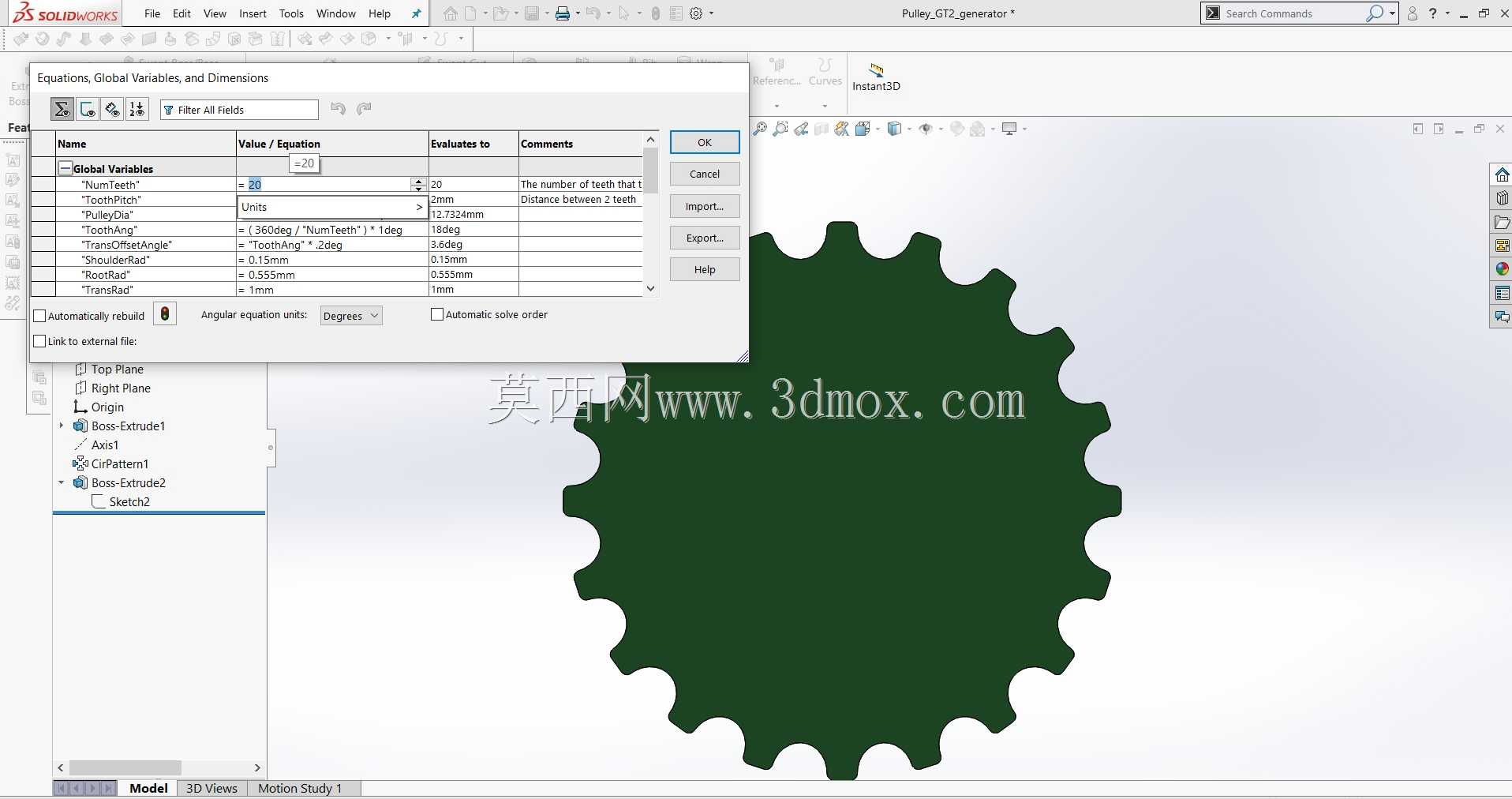

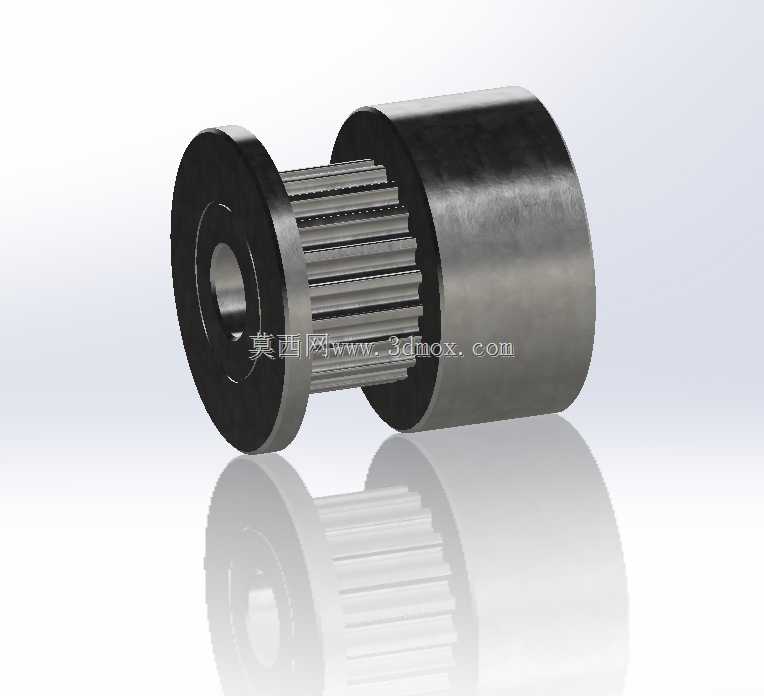

这款GT2带轮集成动力组件，主要面向小型自动化传动、桌面级精密传动、小型动力输送场景设计，常见于3D打印设备进给传动、小型智能装备的动力传递、桌面机械臂关节传动、小型输送线的动力端配套，能够将动力输出端与同步带传动结构直接集成，省去额外的带轮与动力轴的连接装配环节，大幅降低小型传动系统的装配复杂度，提升传动结构的集成度。在实际使用场景中，这类集成组件可直接作为动力输出端使用，无需额外加工连接轴、装配键槽来固定带轮，动力输出的同轴度更有保障，能有效避免传统分体装配中带轮与动力轴不同心带来的同步带跳动、传动异响、带齿异常磨损等问题，尤其适合对传动精度要求较高的小负载同步传动场景，比如小型物料分拣机构的进给传动、精密检测设备的位移驱动、桌面型数控设备的轴系传动，都能适配这类集成式结构。从功能特性来看，组件将GT2齿形的同步带轮与动力输出壳体做了一体化整合，GT2齿形本身具备传动背隙小、传动精度高、运行噪音低的特点，圆弧齿形的设计能让同步带与轮齿的啮合更平顺，在小负载高速往复传动的场景下，能有效降低多边形效应带来的传动误差，保证传动比的稳定。设计过程中，核心围绕参数化可调的思路搭建结构，使用者可以根据实际传动需求调整带轮的齿数参数，快速适配不同减速比、不同传动中心距的布局需求，带轮部分的挡边结构做了一体化成型设计，能避免同步带在运行过程中出现跑偏、脱带的问题，动力端的壳体采用圆柱型外形设计，外径尺寸统一规整，方便在设备面板、安装支架上做同轴孔位的固定安装，安装边界清晰，预留的轴孔结构可以根据实际的输出轴需求做适配调整，既可以做成通孔穿轴的安装形式，也可以做成盲孔配合顶丝的固定形式，适配不同的安装空间要求。在结构细节上，带轮的齿形参数严格匹配GT2同步带的标准齿距，齿槽深度做了优化，既保证带齿能完全啮合不打滑，又不会因为啮合过紧导致带体磨损加快，动力壳体的外圆做了光滑处理，既可以作为安装定位的基准面，也能在部分场景下配合轴承做回转支撑，进一步拓展组件的使用场景。这类集成结构相比传统的分体式带轮加动力单元的装配方案，整体轴向尺寸更短，能有效压缩传动结构的占用空间，对于安装空间局促的小型设备来说，能大幅提升结构布局的灵活性，同时减少了装配环节的零件数量，降低了供应链的采购与管理成本，也减少了装配过程中累积的误差，让整个传动单元的一致性更好，更适合小批量设备的快速组装调试。
