滚子链链轮传动轴距计算参考结构

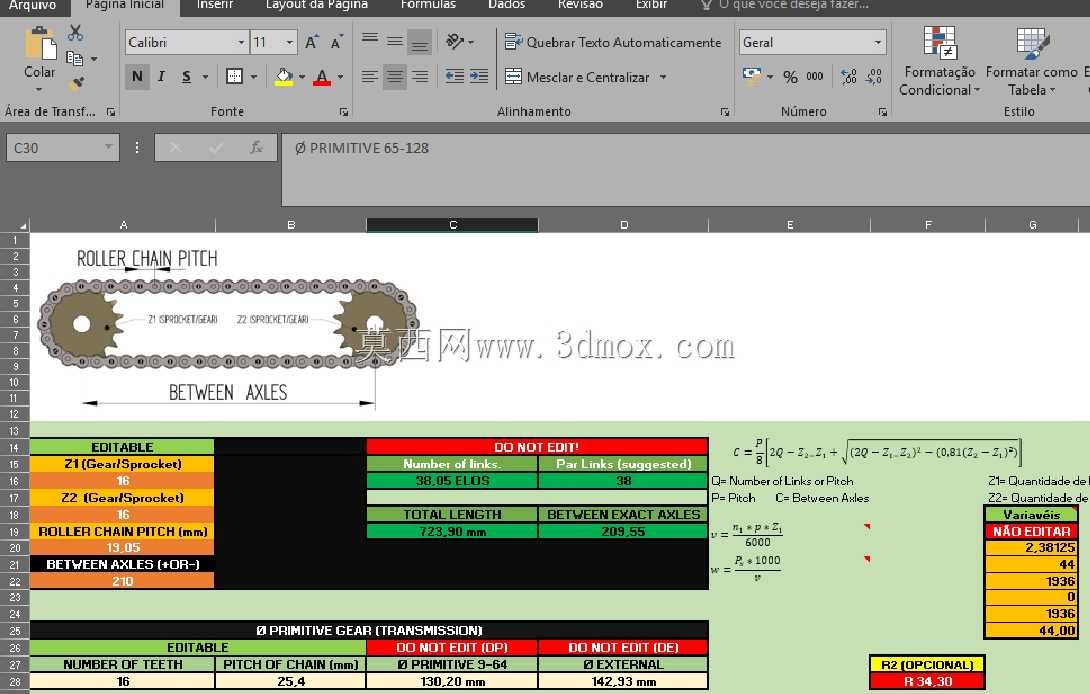

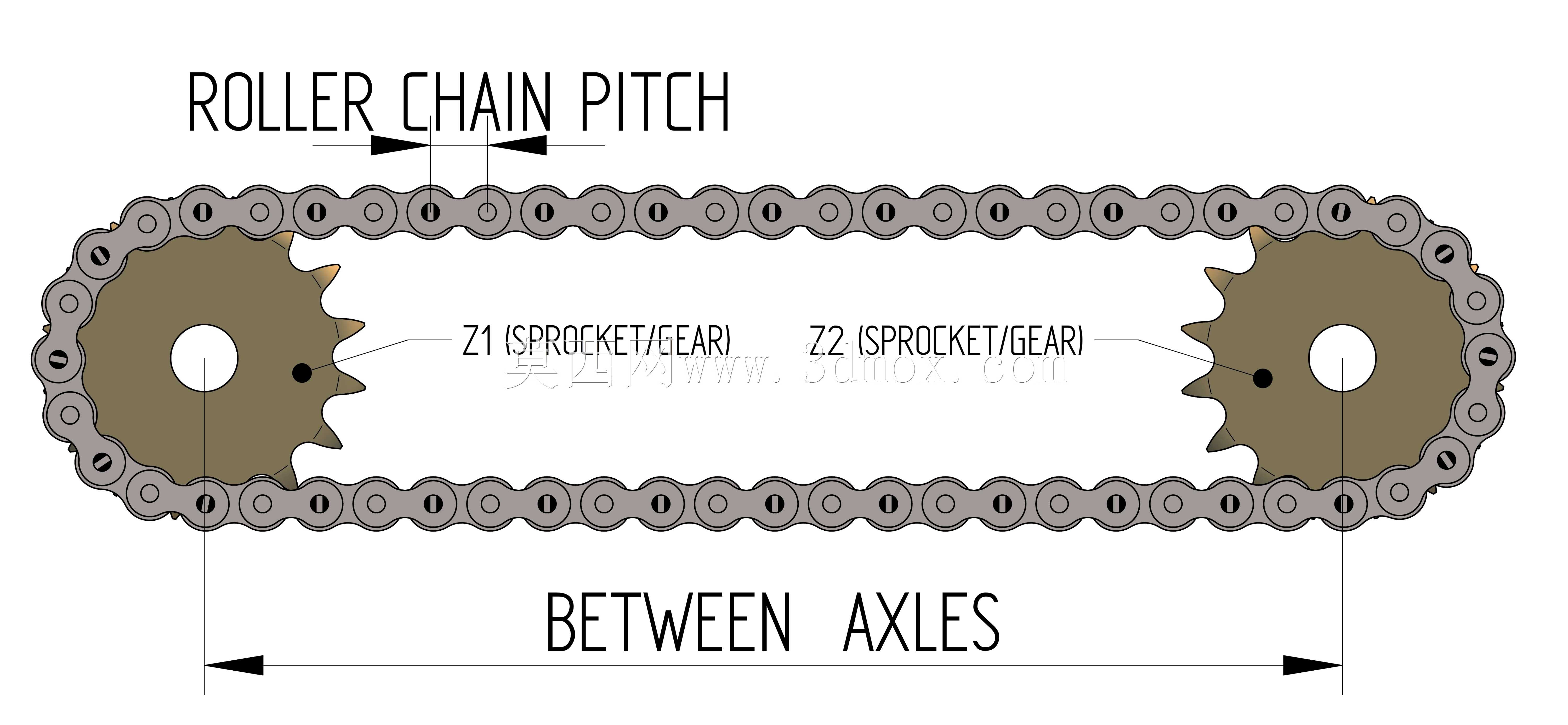

这套链传动结构模型，主要面向工矿生产场景下的散料输送、设备动力传递环节设计，常见于矿山输送线、生产流水线、农机传动系统、物流分拣设备的动力传输单元中，用来解决平行轴之间的远距离动力传递需求，相比带传动能保证精准的传动比，不会出现打滑丢转的问题，适合重载、低速、有冲击载荷的工作环境。模型完整还原了标准滚子链与配对链轮的啮合形态，清晰标注了链条节距、两轴安装间距的核心参考维度，能为传动系统的布局设计提供直观的参考依据。从设计思路来看，这套结构首先遵循了标准滚子链的啮合规范，两个链轮的齿形完全匹配对应型号链条的滚子尺寸，保证链条在绕入、绕出链轮时能顺畅啮合，不会出现卡滞、跳齿的问题；其次在轴距标注上，明确了两链轮中心连线的水平基准，既考虑了链条安装时所需的张紧余量，也预留了链条长期使用磨损后的张紧调整空间，避免轴距设计过短导致链条包角不足、传动打滑，或是轴距过长引发的链条抖动、垂度过大剐蹭周边构件的问题。从安装边界来看，模型呈现的传动结构需要保证两链轮的轴线保持严格平行，两链轮的端面需处于同一垂直平面内，避免偏磨导致链条单侧受力加速磨损；同时在垂直于轴线的安装平面上，需要预留出链条装拆、日常维护张紧的操作空间，周边不能布置干涉链轮转动、链条运转的管线或结构件。在实际应用中，这类链传动结构的轴距计算需要结合链条节距、两个链轮的齿数、所需的链条总节数来综合核算，既要保证小链轮的啮合包角不低于120度，也要控制链条的松边垂度在合理范围内，这套模型通过可视化的结构呈现，能帮助设计人员快速理解链传动轴距的核心影响要素，在布局输送线、传动单元时更合理地规划两轴的安装位置，减少设计阶段的尺寸校核误差，避免后期安装时出现链条长度不匹配、张紧调节量不足的问题，同时也能为现场安装调试人员提供直观的装配参考，保证链传动系统运转平稳，降低运行过程中的噪音与磨损，延长整套传动机构的使用寿命。
