大尺寸CoreXY结构机械运动框架设计

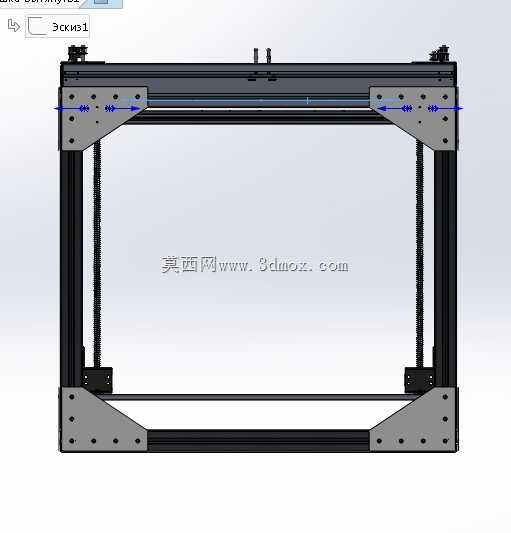

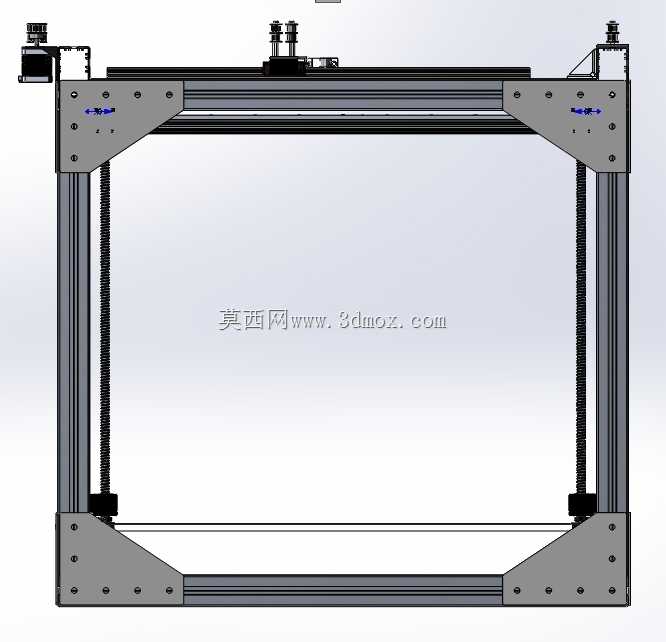

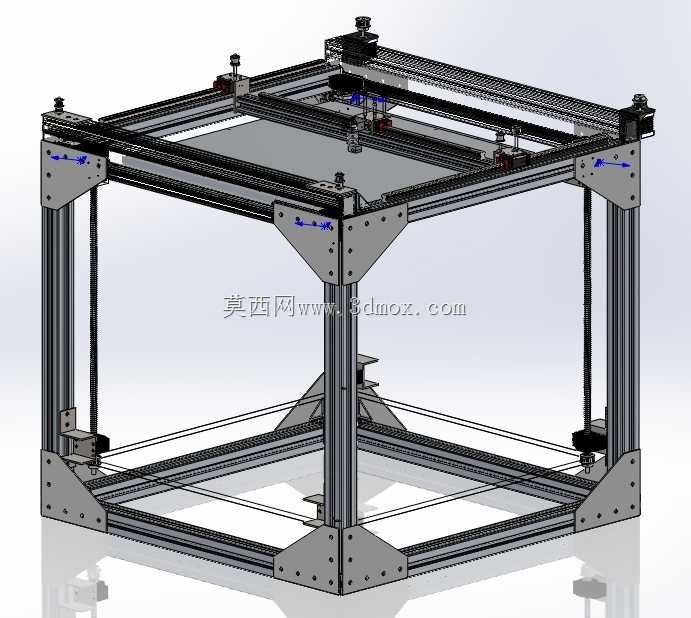

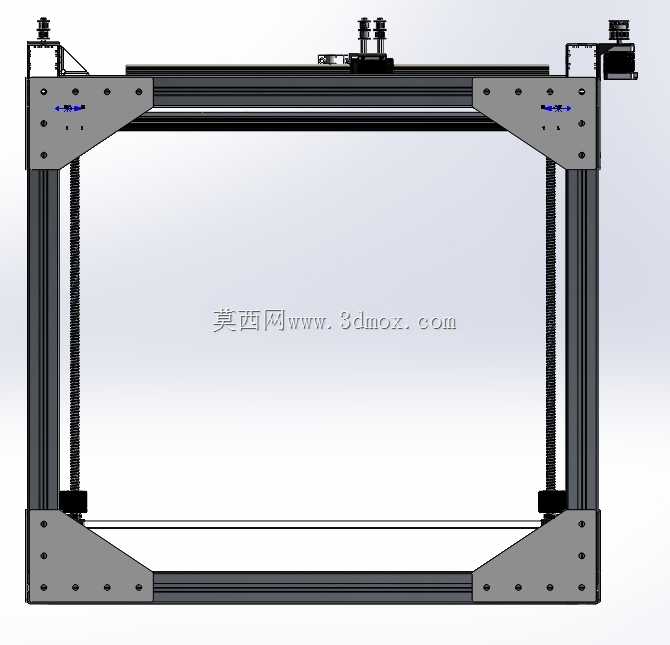

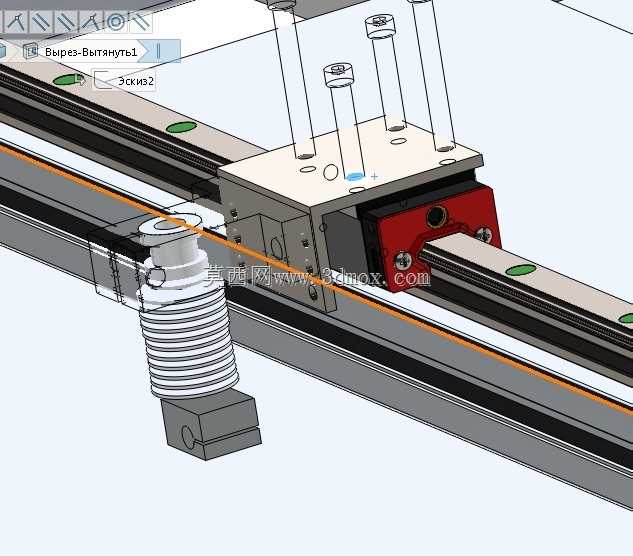

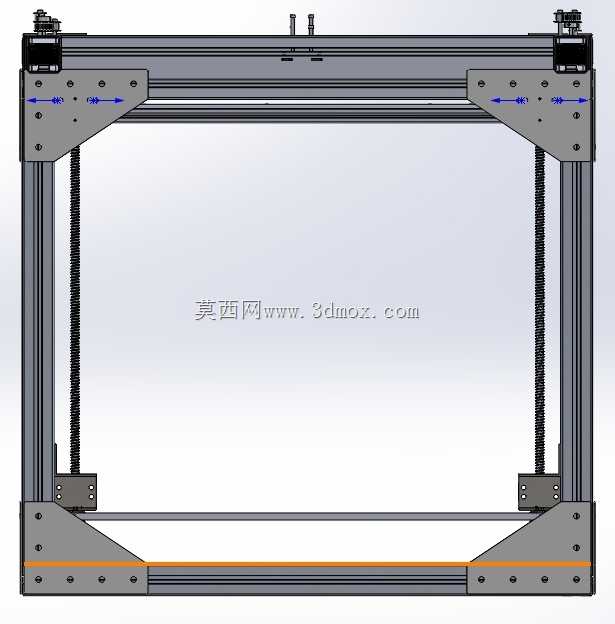

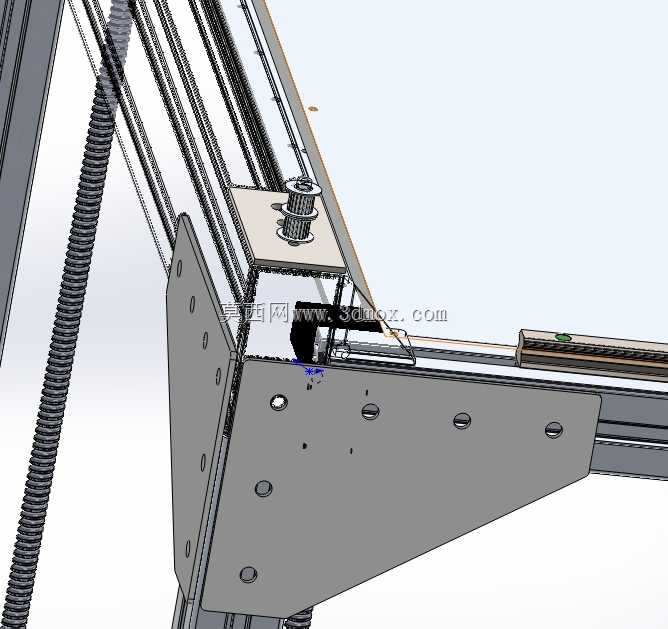

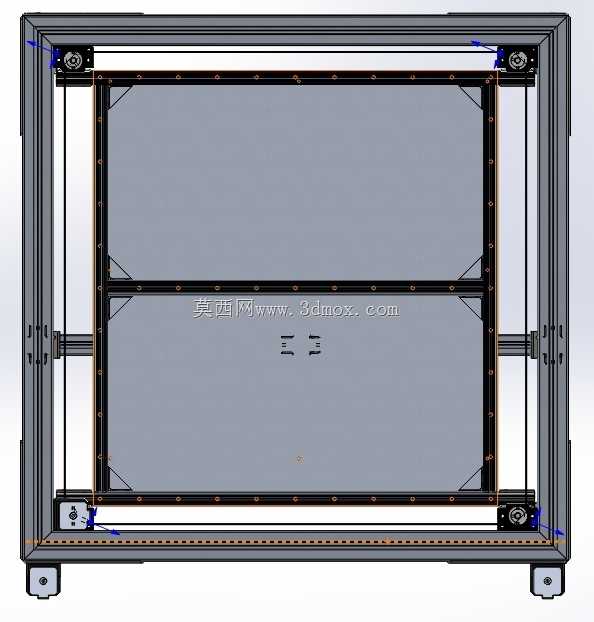

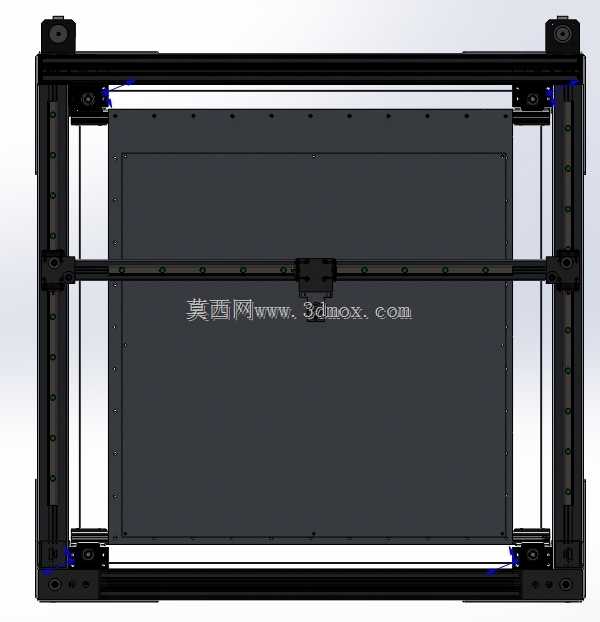

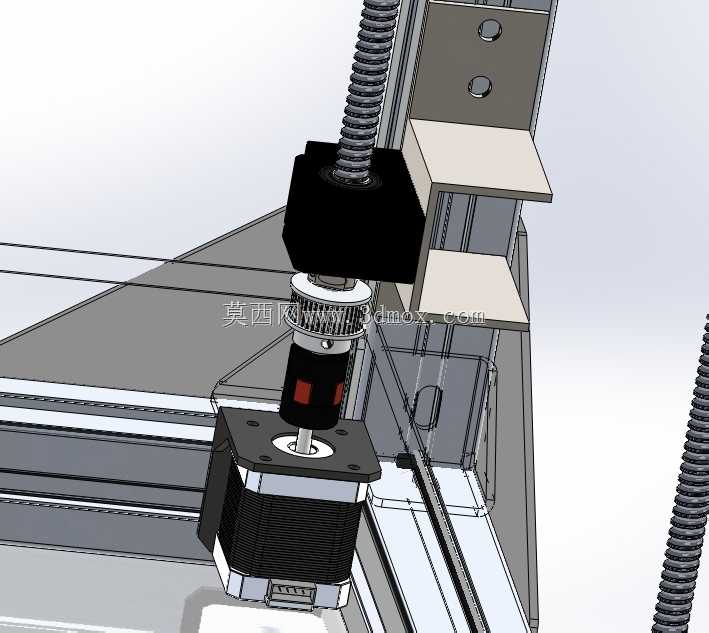

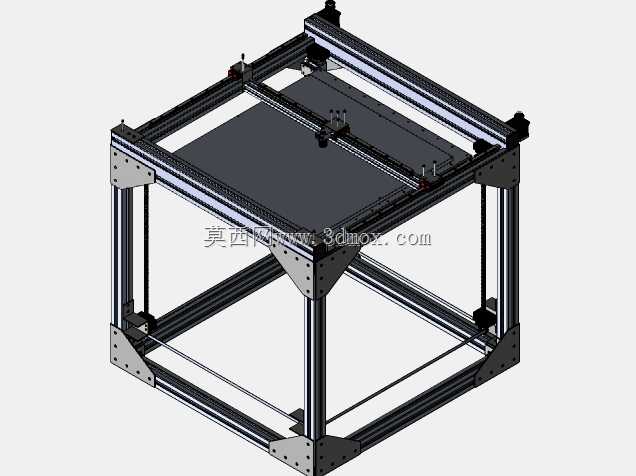

这套CoreXY结构运动框架，主要面向桌面级大尺寸增材制造场景设计，可满足创客、小型工作室、教育实训场景下的大尺寸模型制作需求，能够覆盖文创手办制作、功能零件打样、教学结构演示、小型工装夹具试制等多种实际使用场景，相比常规小尺寸3D打印设备，其成型空间足以容纳多数日常设计的单件打印需求，无需对模型进行拆分拼接，能有效减少后期处理的工作量，提升成品的结构完整性。从功能特性来看，该框架采用经典CoreXY运动原理，通过两组同步带的协同传动实现XY平面内的运动输出，相比传统的十字轴运动结构，能够将驱动电机固定在框架主体上，大幅降低运动部件的负载重量，有效提升高速运动下的稳定性，减少运动过程中的惯性抖动，提升打印成型的精度与表面质量。框架整体采用工业铝型材作为主体搭建材料，搭配定制的角件连接结构，既保证了整体结构的刚性，又兼顾了组装调试的便捷性，使用者可根据实际需求对局部结构进行微调适配。在设计思路上，整套结构仅包含机械传动与支撑部分，未集成电气相关部件，给使用者预留了充足的自定义改装空间，可根据自身的使用需求选配不同规格的驱动组件、挤出结构、热床平台等部件，既可以搭建FDM熔融沉积型3D打印设备，也可经过简单改装适配激光雕刻、点胶作业等轻载平面加工场景。框架的成型边界为500x500x500毫米的立方体空间，XYZ三个方向的运动行程均达到500毫米，安装时仅需预留略大于框架外轮廓的桌面空间即可，铝型材的槽道结构方便各类传感器、拖链、线束的固定安装，连接角件的定位设计能够降低组装过程中的校准难度，保证各轴的垂直度与平行度，减少后期调试的工作量。框架的Z轴采用立式双导轨同步传动结构，能够保证平台升降过程中的平稳性，避免大尺寸平台升降过程中出现倾斜卡顿的问题，XY轴的传动带采用对称张紧设计，可通过侧边的张紧结构快速调整皮带张力，保证传动精度的长期稳定，整体结构没有冗余的复杂零件，加工与采购成本可控，既适合个人爱好者自行组装搭建，也可作为小型定制化设备的基础运动框架使用，适配不同的功能末端拓展需求。
