3D打印机挤出机用Bondtech送丝电机齿轮

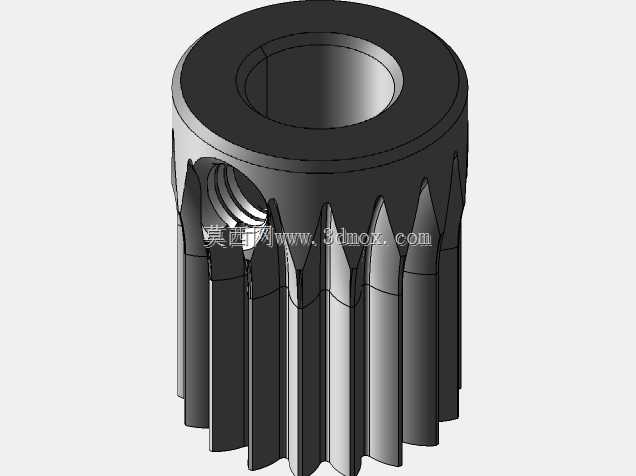

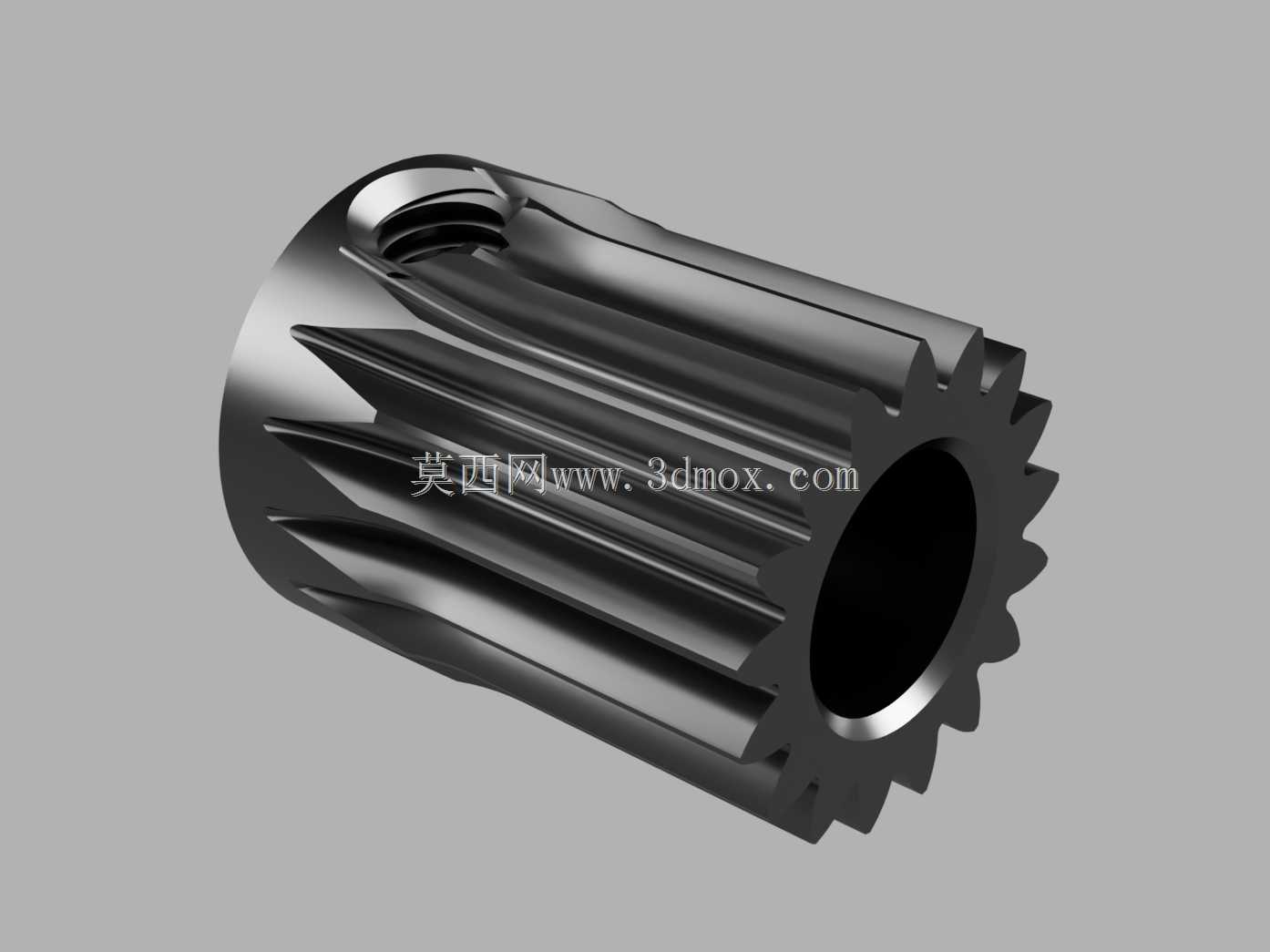

这款齿轮是面向熔融沉积成型3D打印机挤出送丝系统开发的核心传动零件，主要适配BMG、SingleDirect、DualDirect等主流近程、远程挤出结构，是耗材稳定输送环节的关键执行部件。在FDM3D打印的作业流程中，挤出机构承担着将固态丝材精准推送至热端熔融腔的核心任务，送丝的精度、咬合力与传动稳定性直接决定了打印过程的出丝均匀度、层间结合强度以及最终成型件的尺寸精度，一旦送丝齿轮出现打滑、咬丝不足、传动间隙过大等问题，就会引发堵头、缺料、层纹错乱、打印件翘曲变形等一系列故障，直接影响打印成功率。这款齿轮采用带轴向直纹滚花齿的中空套筒式结构，内孔与电机输出轴直接配合，侧面预留紧定螺钉安装位，可实现与电机轴的无相对滑动锁止，避免传动过程中出现空程丢转的问题。外齿采用渐开线齿形设计，与挤出机构的从动惰轮形成精准啮合传动，齿面经过滚花处理，能够在压紧耗材时嵌入耗材表面形成足够的静摩擦力，即便在高速回抽、大流量挤出的工况下，也能牢牢咬住PLA、ABS、PETG、TPU等不同硬度的打印耗材，杜绝送丝打滑、回抽失准的问题。设计过程中充分考虑了不同挤出机型的安装边界，齿轮的轴向长度、齿顶圆直径、内孔孔径都严格匹配对应挤出机的装配空间，安装时无需对原有挤出架、电机固定位做任何二次修改，可直接替换原厂同规格齿轮。中空结构的设计在保证整体结构强度的前提下有效降低了零件自重，减少电机转动时的惯量负载，提升送丝启停、回抽动作的响应速度，让小尺寸细节打印时的出丝控制更加精准。齿轮的齿形参数经过反复调校，啮合间隙控制在合理区间，既不会因为间隙过大产生传动冲击和送丝脉动，也不会因为间隙过小导致转动卡滞、增加电机负载。侧面的紧定螺钉孔位置经过精准定位，安装时螺钉可垂直压紧在电机轴的铣扁位上，长期高速往复转动也不会出现齿轮轴向窜动、周向打滑的问题。滚花齿的齿尖做了微小的钝化处理，既保证足够的咬丝摩擦力，又不会因为齿尖过于锋利过度切削耗材表面产生碎屑，避免碎屑堆积在挤出机构内部引发卡滞、堵头的隐患。这款齿轮能够适配从桌面级消费级3D打印机到工业级FDM设备的多种挤出结构，无论是近程挤出的快速响应需求，还是远程挤出的长距离送丝推力需求，都能提供稳定可靠的传动与送丝表现，有效提升打印过程的稳定性，降低设备运维过程中的零件更换频率，保障长时间连续打印作业的可靠性。
