共轴双旋翼航模直升机结构设计方案

这款共轴双旋翼航模直升机的设计，主要面向消费级航模爱好者日常飞行操控、青少年航空科普教学演示、小型影视航拍挂载平台等应用场景，可满足室内外小范围空域的飞行操作需求，也可作为航空院校旋翼飞行器原理教学的具象化展示载体，帮助学习者直观理解共轴反桨旋翼系统的升力生成与航向控制逻辑。

从实际用途来看，该设计既可以作为拼装类航模的结构参考，适配轻量化动力组件完成组装后实现稳定的垂直起降、悬停、前后飞、转向等全套飞行动作，也可作为小型旋翼无人机的结构验证原型，通过调整旋翼倾角、重心位置优化飞行稳定性，还可用于文创展陈场景的航空主题摆件制作，还原直升机的机械结构美感。

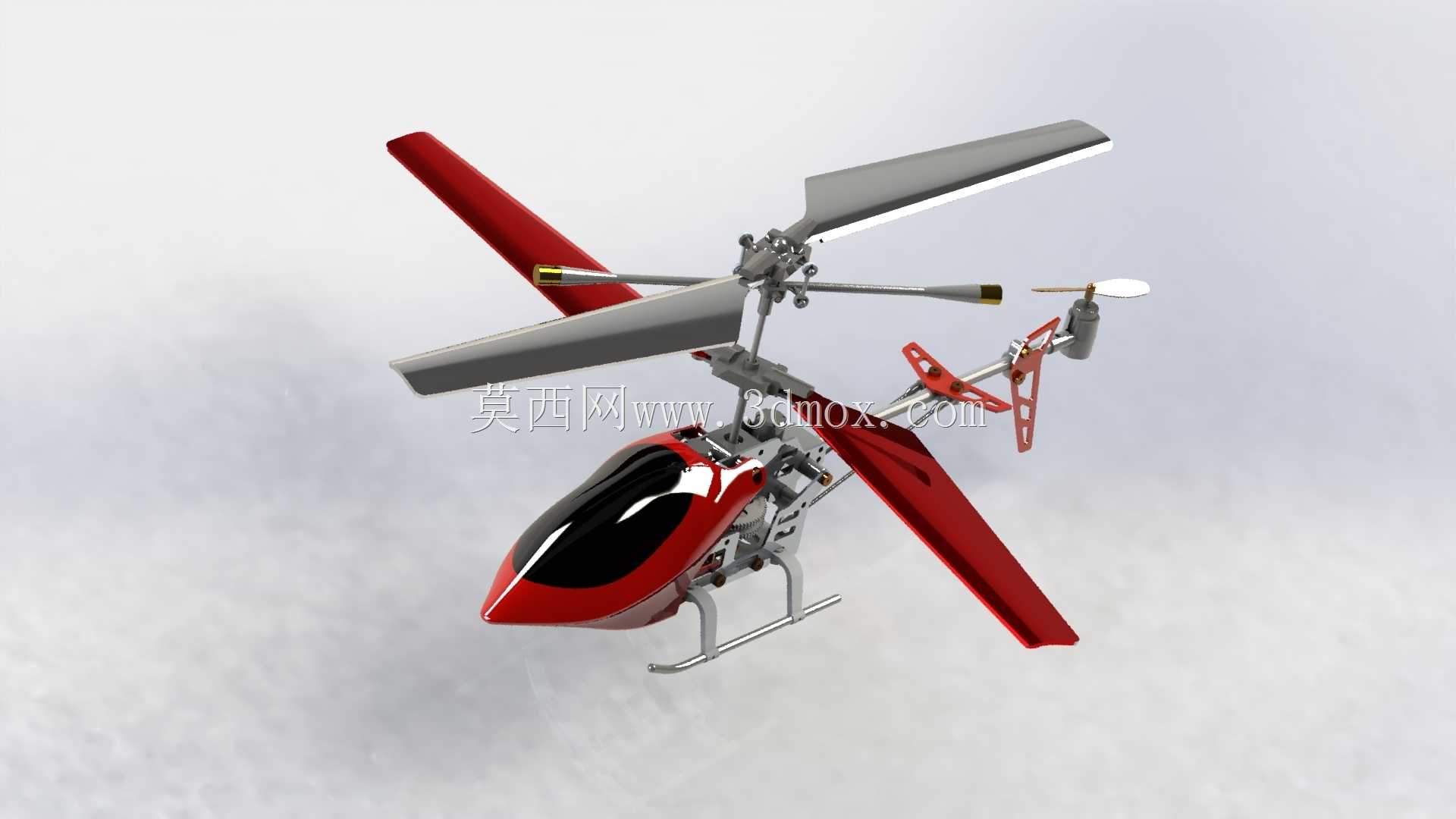

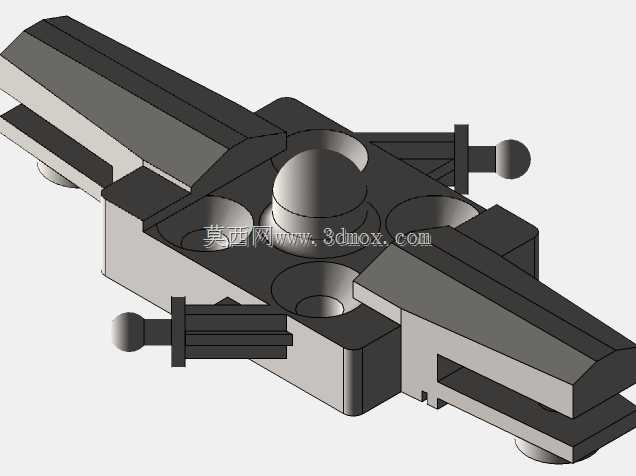

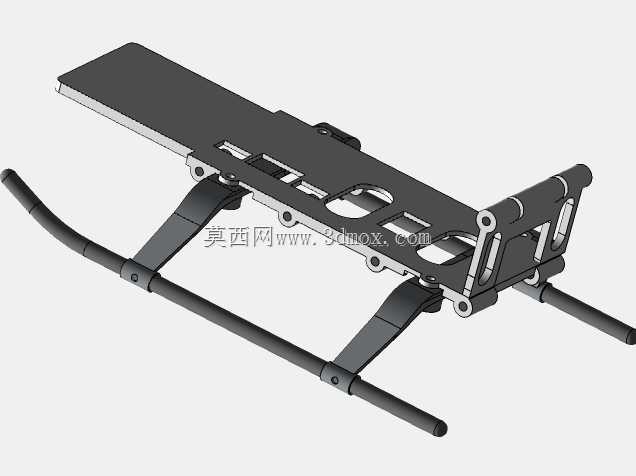

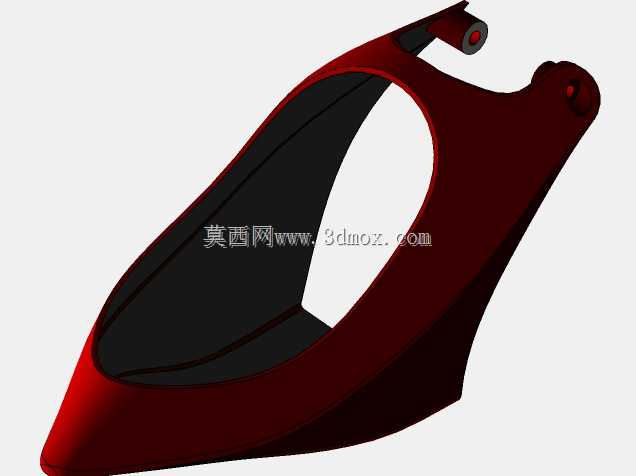

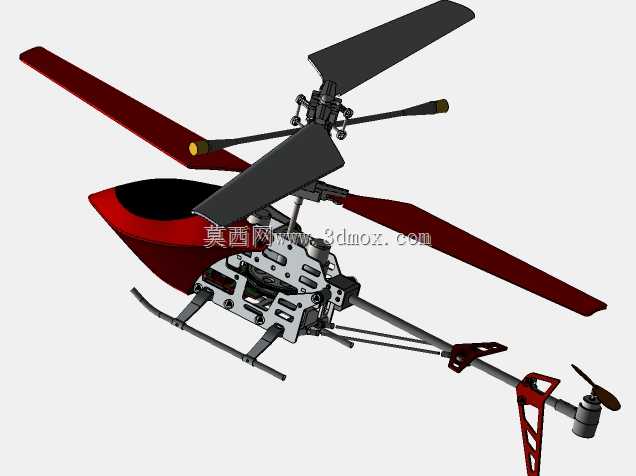

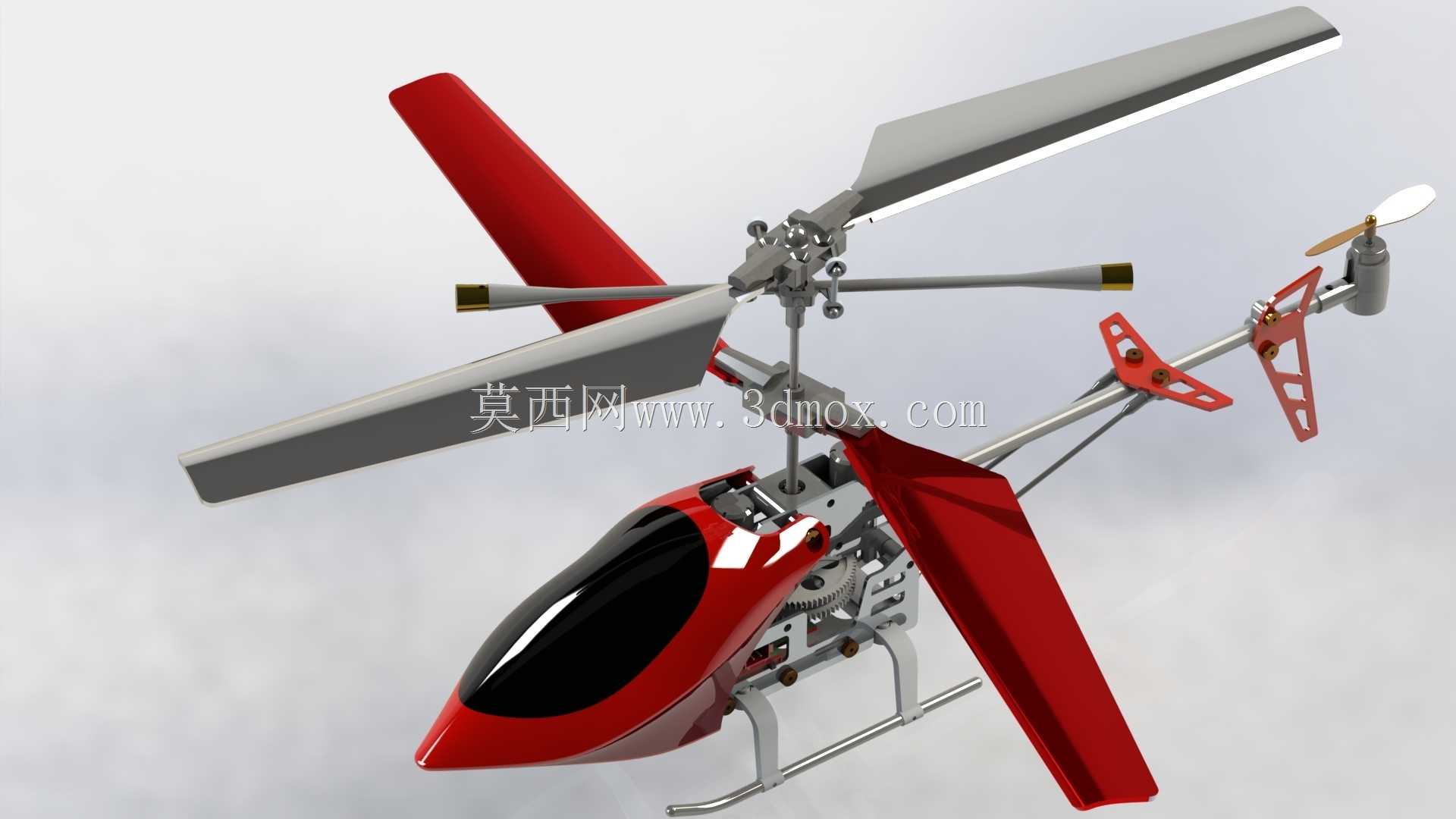

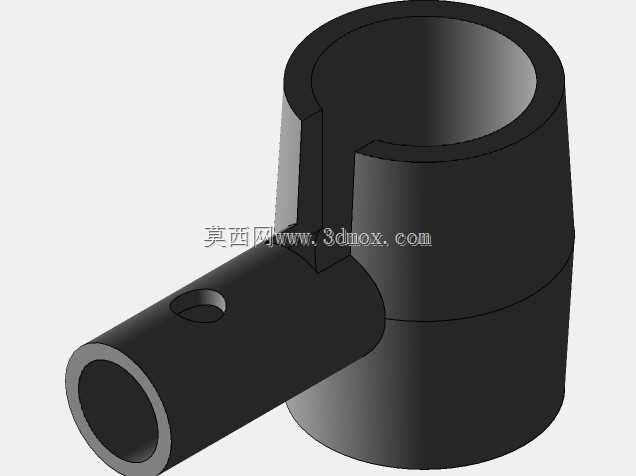

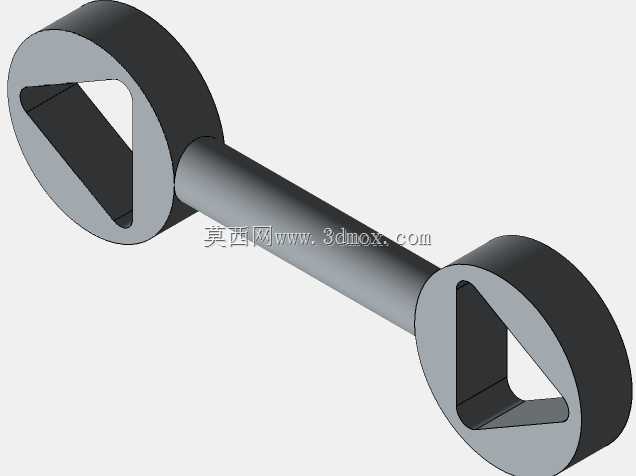

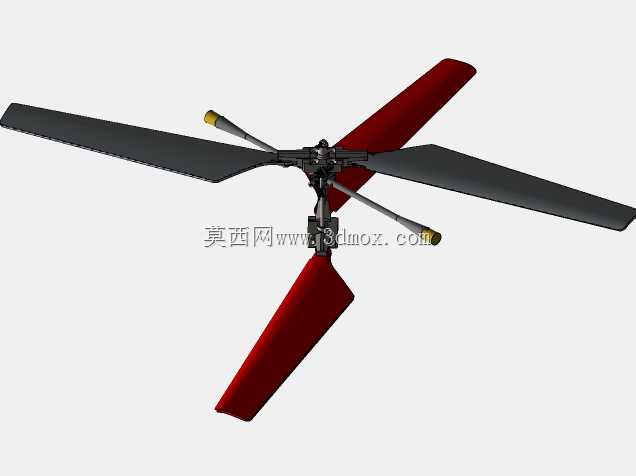

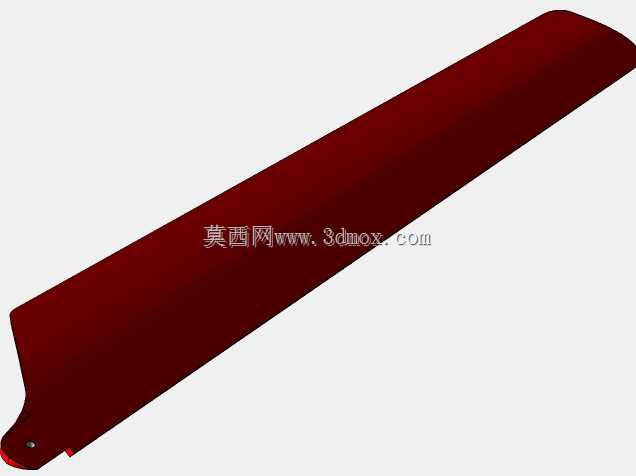

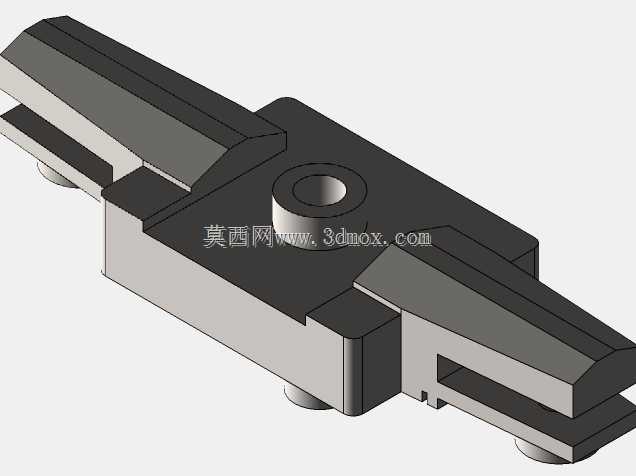

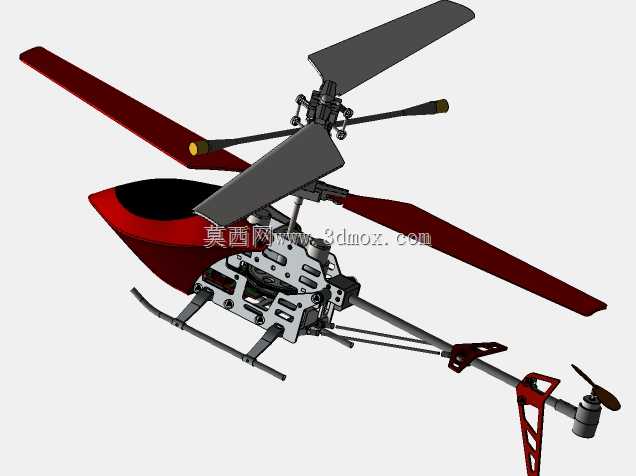

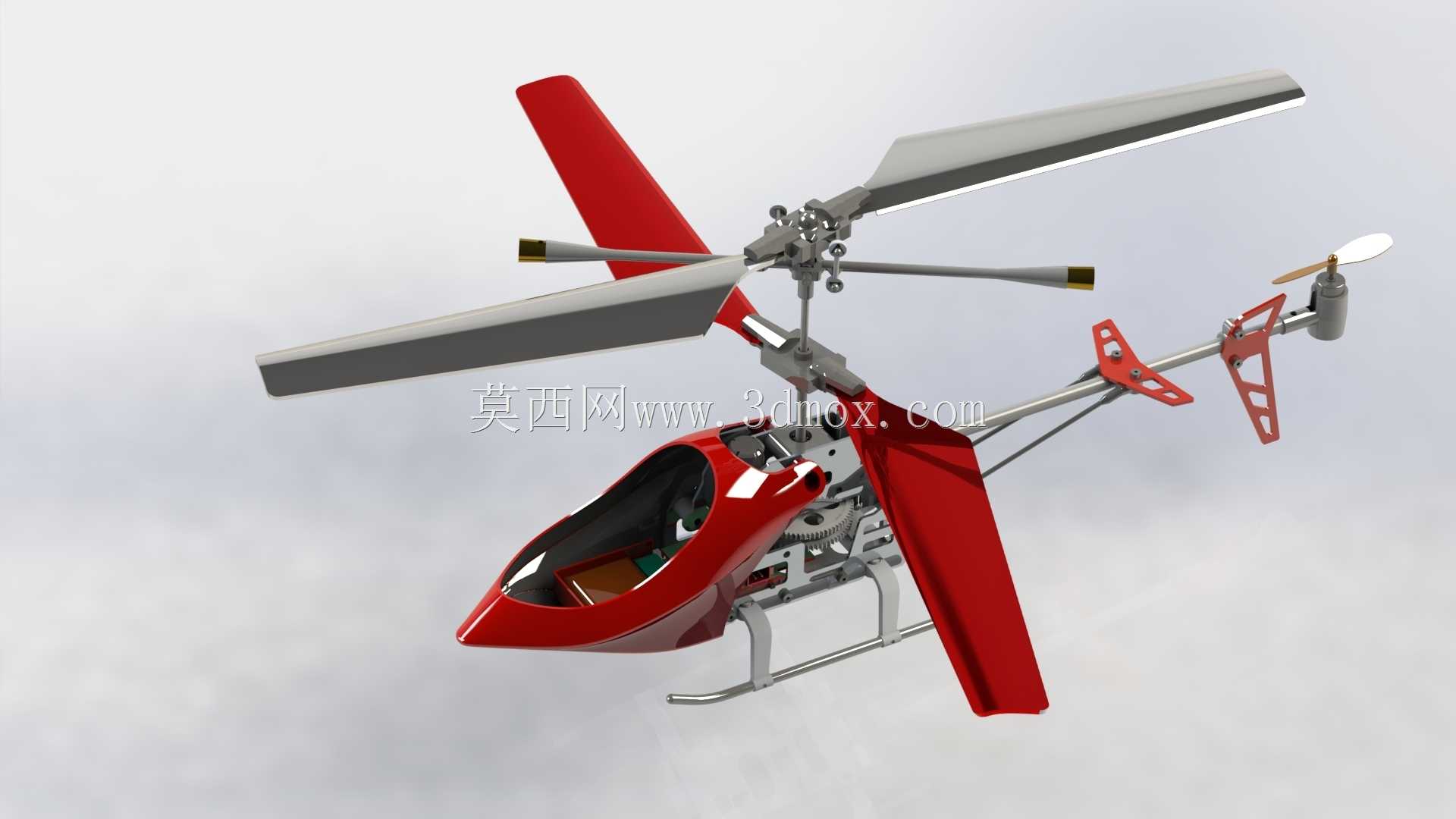

产品功能特性上，采用共轴反转双旋翼布局，上下两层旋翼反向旋转抵消旋翼扭矩，无需传统单旋翼直升机的长传动尾梁即可实现航向稳定，大幅缩小了整机的横向占用空间；尾部设置小型变距螺旋桨，配合旋翼总距调整实现前后向的推力控制，提升低速飞行时的操控精度；机身主体采用流线型整流罩设计，降低飞行过程中的空气阻力，旋翼桨叶采用翼型截面设计，在低转速下也能提供充足升力；滑橇式起落架结构简单可靠，降落时可吸收冲击能量，避免硬着陆对机身传动结构造成损伤；旋翼头采用多连杆铰接结构，可实现桨距的灵活调整，适配不同飞行状态下的升力需求。

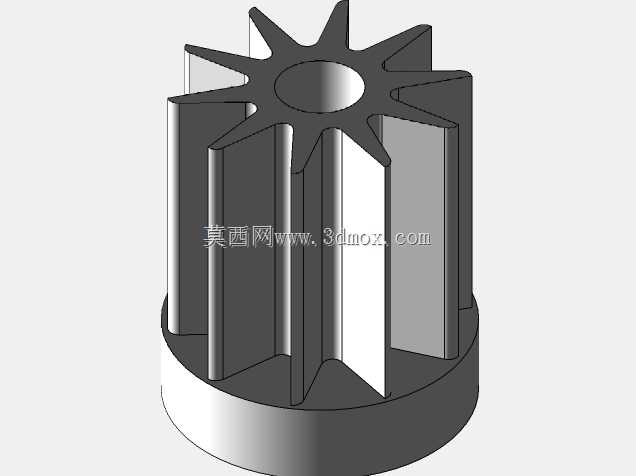

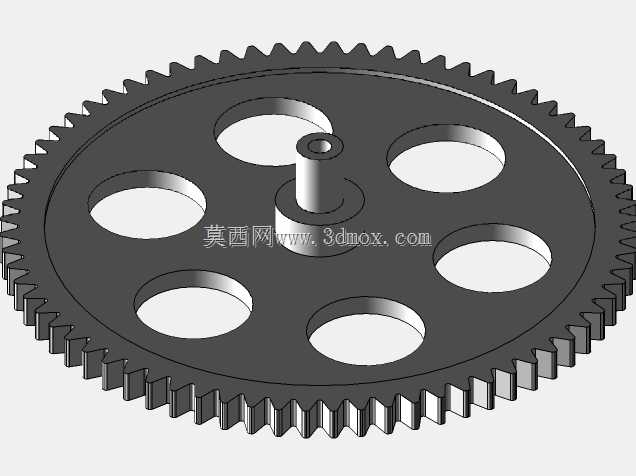

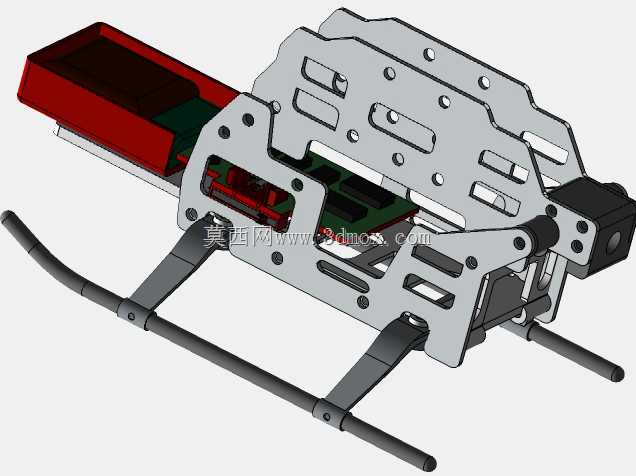

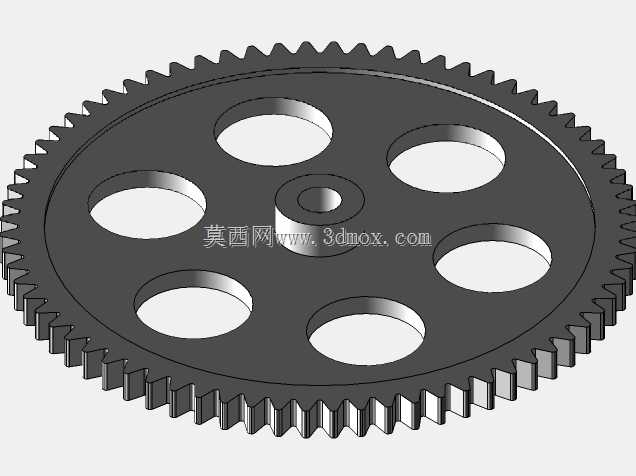

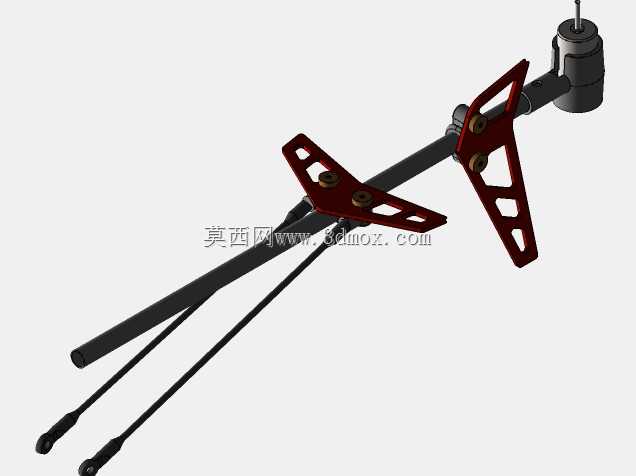

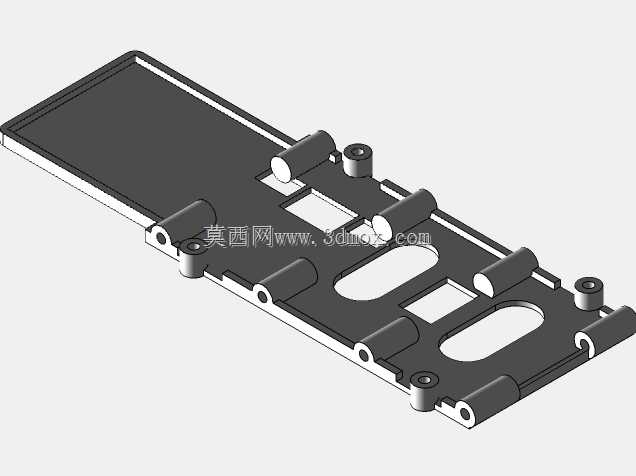

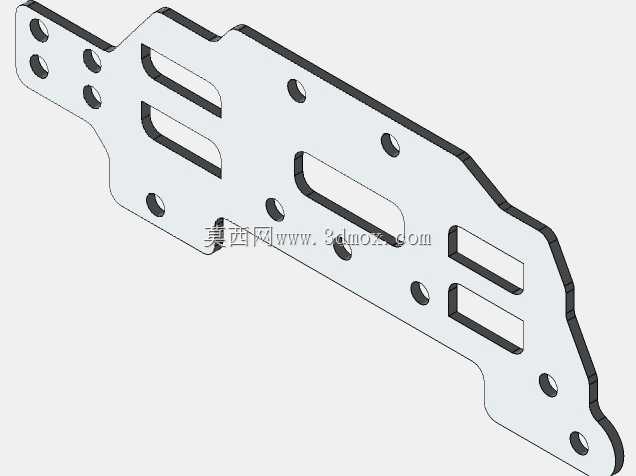

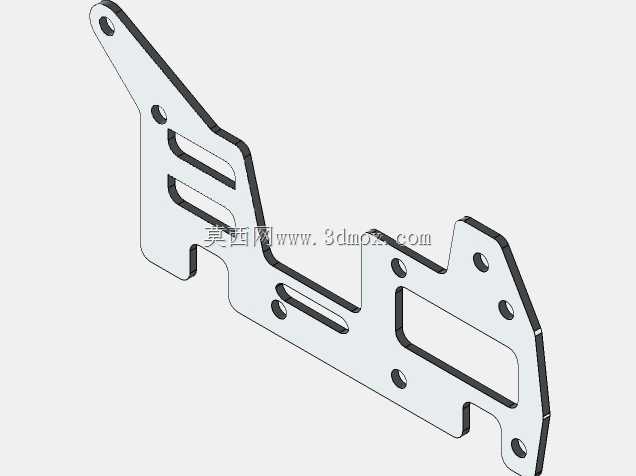

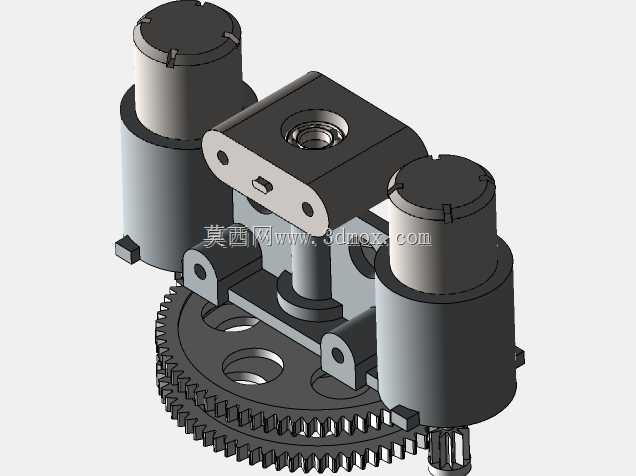

设计思路层面，整体围绕轻量化、易维护、高稳定性的核心目标展开，传动结构采用模块化布局，主旋翼轴、传动齿轮、舵机安装位均预留标准化安装接口，方便爱好者根据自身需求替换不同规格的动力组件、电子调速器与遥控接收设备；机身框架采用镂空结构设计，在保证结构强度的前提下尽可能降低整机重量，提升有效载荷能力；重心位置设计在主旋翼轴正下方区域，保证悬停状态下的机身姿态稳定，降低飞控调校难度；尾撑杆采用细长轻量化杆件，在保证尾部螺旋桨安装刚度的同时减少结构重量。

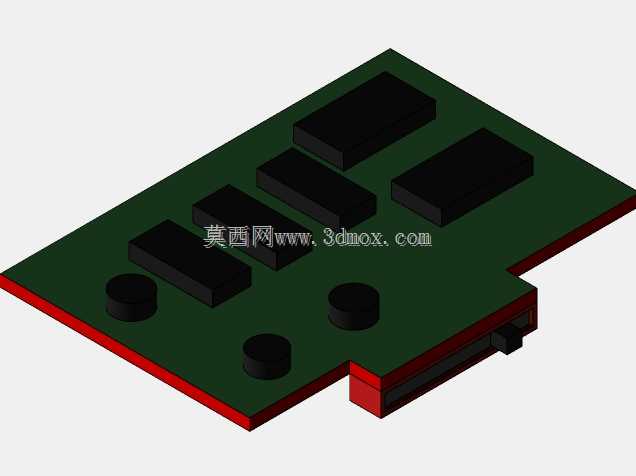

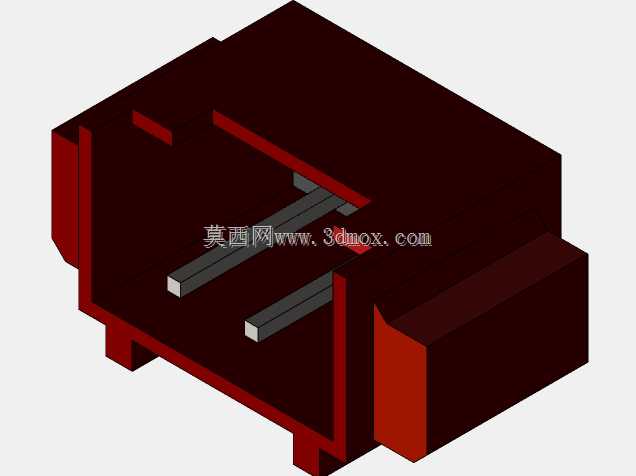

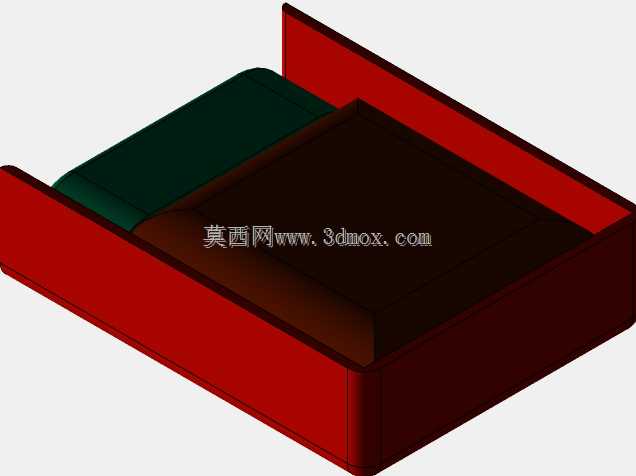

外形尺寸与安装边界方面，整机主旋翼直径控制在450毫米级别，机身长度不含尾桨约320毫米，机高从起落架底部到旋翼顶端约280毫米，滑橇起落架的横向宽度为120毫米，安装时需保证旋翼旋转平面周围至少预留50毫米的安全间隙，避免旋翼转动时与周边物体发生剐蹭；机身内部电子设备安装仓尺寸为80毫米*40毫米*30毫米，可适配常规尺寸的航模电池、接收机与舵机组件，起落架安装孔位采用标准航模通用间距，可直接替换升级减震起落架配件。
